Panoramica del prodotto

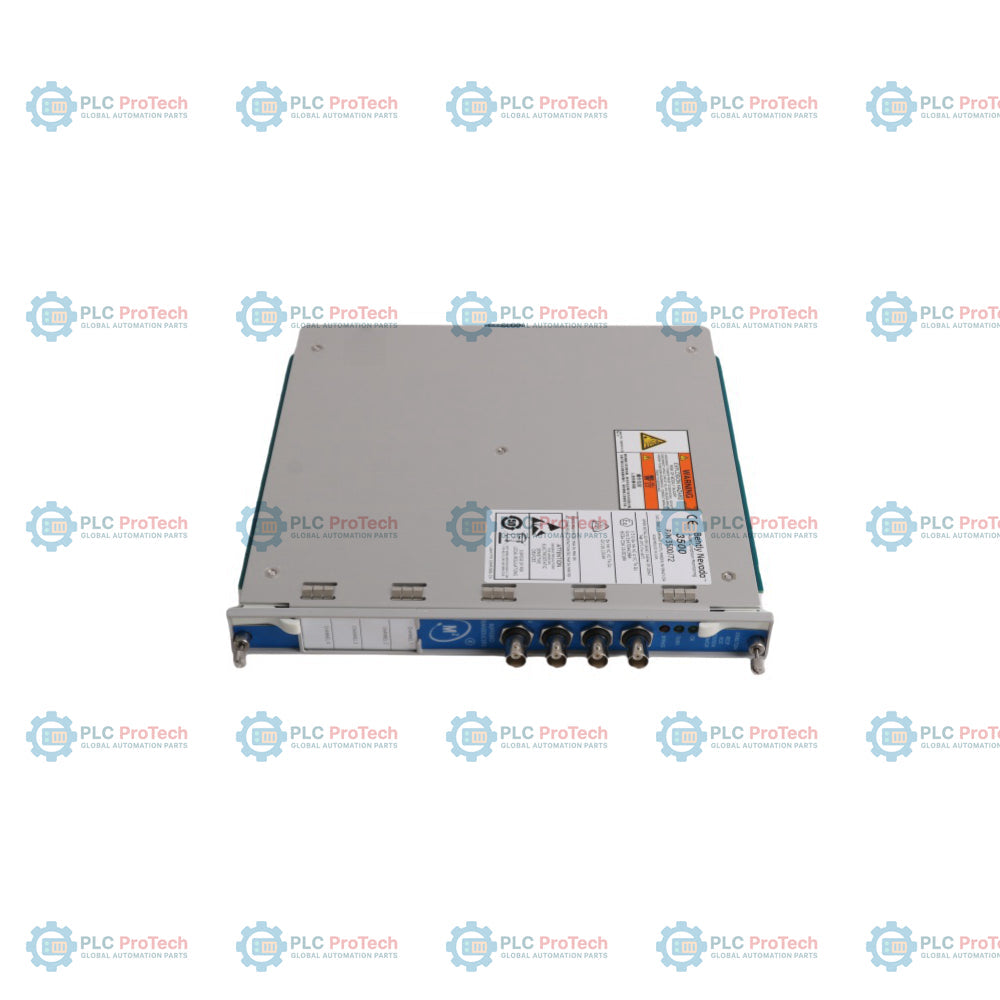

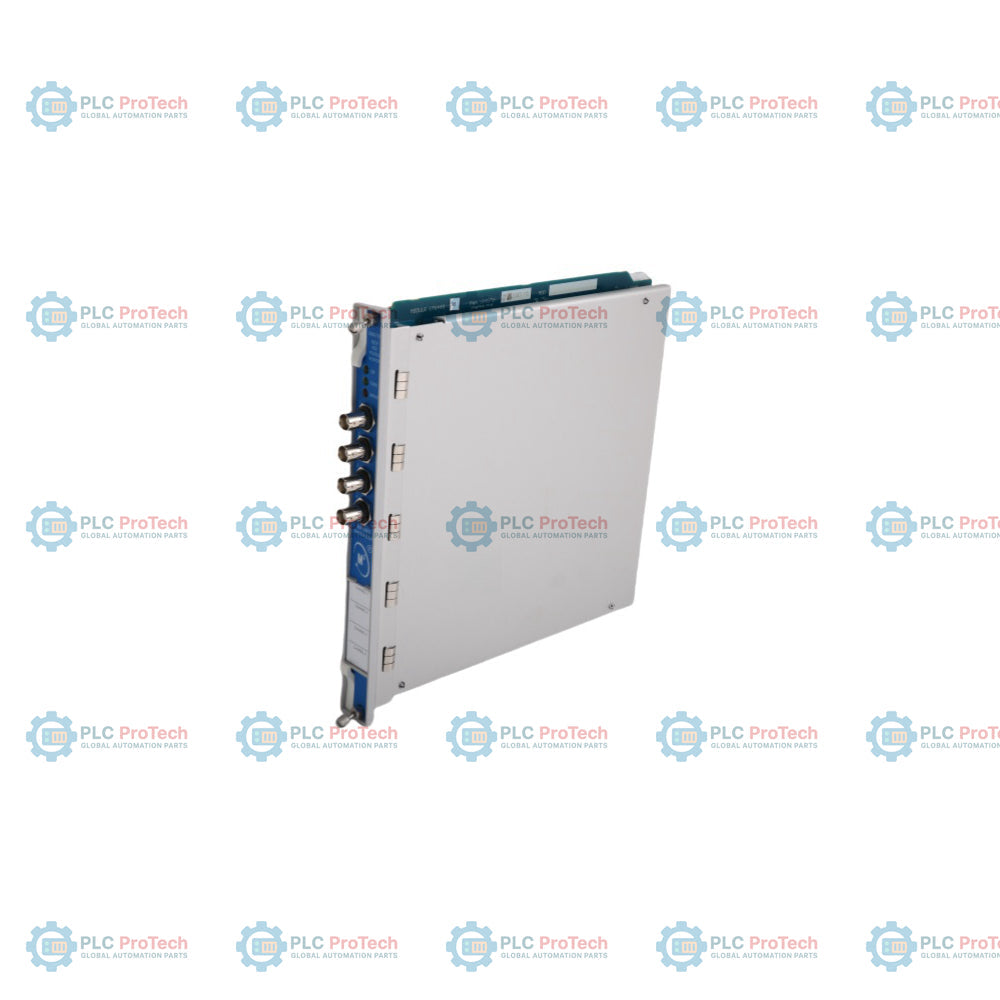

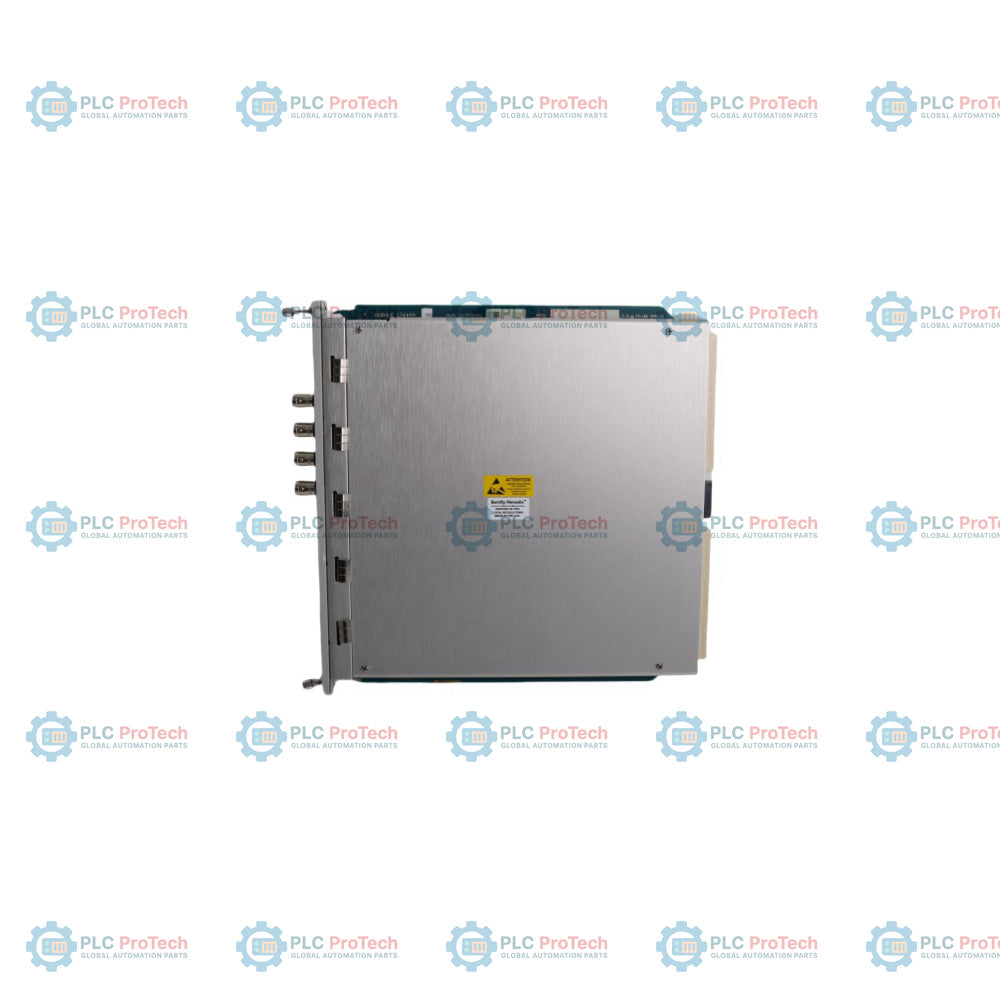

176449-08 3500/72M Monitor della posizione dell'asta del compressore alternativo è un modulo di monitoraggio a quattro canali per compressori alternativi, progettato per il monitoraggio continuo della posizione dell'asta, della caduta dell'asta e delle misurazioni degli ipercompressori all'interno della piattaforma di protezione delle macchine Bently Nevada 3500. Il monitor accetta fino a quattro ingressi di trasduttori di prossimità e condiziona i segnali per l'analisi dello spostamento dinamico, della tensione di gap, dell'angolo di manovella e dell'ampiezza vettoriale. Il modulo supporta le applicazioni per compressori alternativi conformi alla norma API 618 in raffinerie, stazioni di trattamento del gas, impianti GNL e strutture petrolchimiche, dove il rilevamento precoce dell'usura dello stelo del pistone, del deterioramento della fascia di scorrimento e del movimento della traversa è fondamentale per ridurre gli arresti non pianificati e i danni al compressore.

Configurazione tecnica

L'architettura 3500/72M utilizza quattro canali di monitoraggio indipendenti raggruppati in coppie di canali programmabili. Ogni coppia può eseguire simultaneamente funzioni separate di posizione dell'asta o caduta dell'asta nello stesso slot del rack. Il monitor comunica con gli altri moduli del rack tramite il sistema di comunicazione del backplane 3500 e supporta una logica di allarme di avviso e pericolo configurabile dall'utente tramite il software 3500 Rack Configuration Software.

Il condizionamento del segnale include il filtraggio fisso picco-picco, il filtraggio notch a Q costante, l'analisi vettoriale 1X e 2X e l'elaborazione della tensione di gap per la diagnostica dei compressori alternativi. Le uscite bufferizzate dei trasduttori sul pannello anteriore forniscono accesso diretto ai segnali dinamici di vibrazione e tensione di gap per analizzatori portatili e misurazioni con oscilloscopio.

Il modulo supporta le seguenti modalità di misurazione:

• Posizione dell'asta
• Caduta dell'asta
• Ipercompressore
• Posizione media del pistone
• Gap istantaneo della sonda
• Ampiezza vettoriale 1X e 2X
• Tracciamento dell'angolo di manovella
• Analisi dell'ampiezza non 1X

Specifiche delle prestazioni

Guida al monitor della posizione dell’asta alternativa 3500/72M

Il monitor della posizione dell’asta alternativa 3500/72M è un modulo a 4 canali progettato per compressori alternativi. Misura la caduta dell’asta, la posizione dell’asta e la posizione dello stantuffo dei compressori ipercompressori. L’opzione -08 indica specificamente il monitor della posizione dell’asta alternativa a 4 canali con modulo I/O dotato di terminazioni interne.

🛠️ Sezione 1: guida dettagliata all’installazione

1. Lista di controllo pre-installazione

• Spegnimento: spegnere tutta l’alimentazione del rack prima di inserire o rimuovere i moduli.
• Protezione ESD: indossare un braccialetto antistatico collegato a terra per prevenire danni causati dalle scariche elettrostatiche.
• Compatibilità dello slot: il modulo principale 3500/72M deve essere installato in uno qualsiasi degli slot di monitoraggio (slot da 2 a 15).
• Corrispondenza I/O: il modulo I/O deve essere installato direttamente dietro il modulo principale nella parte posteriore del rack.

2. Procedura di installazione hardware

[Front of Rack]                        [Rear of Rack]
+--------------------------+           +--------------------------+

|  Modulo principale 3500/72M    |  <=====>  |  Modulo I/O 176449-08    |
+--------------------------+           +--------------------------+

1. Individuazione dello slot: scegliere uno slot disponibile nel rack 3500.
2. Installazione dell’I/O posteriore: allineare il modulo I/O 176449-08 alle guide del telaio sul retro del rack. Farlo scorrere finché i connettori non si innestano completamente. Serrare le viti a testa zigrinata.
3. Installazione del modulo principale: allineare il modulo principale 3500/72M alle guide del telaio anteriore. Farlo scorrere saldamente finché non si inserisce nel backplane. Serrare le viti a testa zigrinata.

3. Cablaggio sul campo (terminazioni interne)

Il modello 176449-08 utilizza morsettiere interne. Collegare direttamente i fili del sensore Proximitor alle morsettiere in stile Euro.

Cablaggio standard per ciascun canale (canali da 1 a 4):

• VT (Tensione): collegare al terminale "VT" del Proximitor o al pin A (uscita del segnale).
• COM (Comune): collegare al terminale "COM" del Proximitor o al pin B (comune del sistema).
• -24V (Alimentazione): collegare al terminale "-24V" del Proximitor o al pin C (ingresso di alimentazione).
• SHLD (Schermatura): collegare qui la schermatura del cavo. Terminare la schermatura solo all’estremità del monitor.

4. Configurazione software (software di configurazione del rack 3500)

1. Aprire il software di configurazione del rack 3500.
2. Aggiungere il 3500/72M allo slot in cui è stato installato fisicamente.
3. Selezionare il tipo di canale Posizione dell’asta alternativa.
4. Configurare l'orientamento della sonda (in genere angoli verticali o ortogonali rispetto all'orientamento dell'asta).
5. Inserire il fattore di scala (in genere 7,87 V/mm o 200 mV/mil per i sistemi Proximitor standard).
6. Impostare i setpoint di allarme (limiti di Avviso e Pericolo) secondo le specifiche OEM del compressore.
7. Scaricare la configurazione nel rack tramite l'interfaccia dati transitori 3500/22M (TDI).

❓ Sezione 2: Domande frequenti (FAQ)

D1: Cosa indica il suffisso "-08" nel numero di parte 176449-08?

R: Specifica il monitor della posizione dell'asta per motori alternativi a 4 canali con modulo I/O dotato di terminazioni interne. Ciò significa che il cablaggio di campo si collega direttamente ai morsetti a vite sul retro del modulo I/O, senza richiedere un blocco di terminazione esterno.

D2: Posso sostituire a caldo il modulo 3500/72M?

R: Sì, il sistema 3500 supporta la sostituzione a caldo ("Hot Insertion") dei moduli di monitoraggio principali. Tuttavia, è necessario prestare la massima attenzione a non cortocircuitare i pin adiacenti; inoltre, per sostituire il modulo I/O posteriore è necessario spegnere completamente il rack.

D3: Perché per questo monitor è necessaria una ruota multi-evento (o un Keyphasor del basamento)?

R: Le misurazioni della posizione dell'asta nei motori alternativi richiedono di conoscere la posizione esatta del pistone durante il ciclo della corsa. Il 3500/72M utilizza il segnale Keyphasor per attivare finestre di misurazione a specifici angoli dell'albero motore (ad esempio, il punto morto superiore o il punto morto inferiore).

D4: Cosa indicano gli stati dei LED sul pannello frontale?

• LED OK: Il verde indica che il modulo funziona correttamente. Il lampeggiamento indica che è in fase di inizializzazione o in modalità di configurazione. Spento indica un guasto hardware o l'assenza di alimentazione.
• LED TX/RX: La luce ambra lampeggiante indica una comunicazione attiva con il modulo TDI 3500/22M.
• LED Bypass: La luce ambra fissa indica che uno o più canali sono attualmente bypassati (allarmi soppressi).

D5: Come devo gestire le misurazioni della caduta dell'asta rispetto alle vibrazioni radiali standard?

R: La caduta dell'asta misura lo spostamento medio della posizione fisica dell'asta del pistone dovuto all'usura dell'anello di guida. I filtri standard delle vibrazioni eliminano la componente CC. Il 3500/72M elabora la variazione della tensione CC rispetto al punto di riferimento calibrato per determinare l'usura dello spessore dell'anello di guida.
