Codice di questo SKU

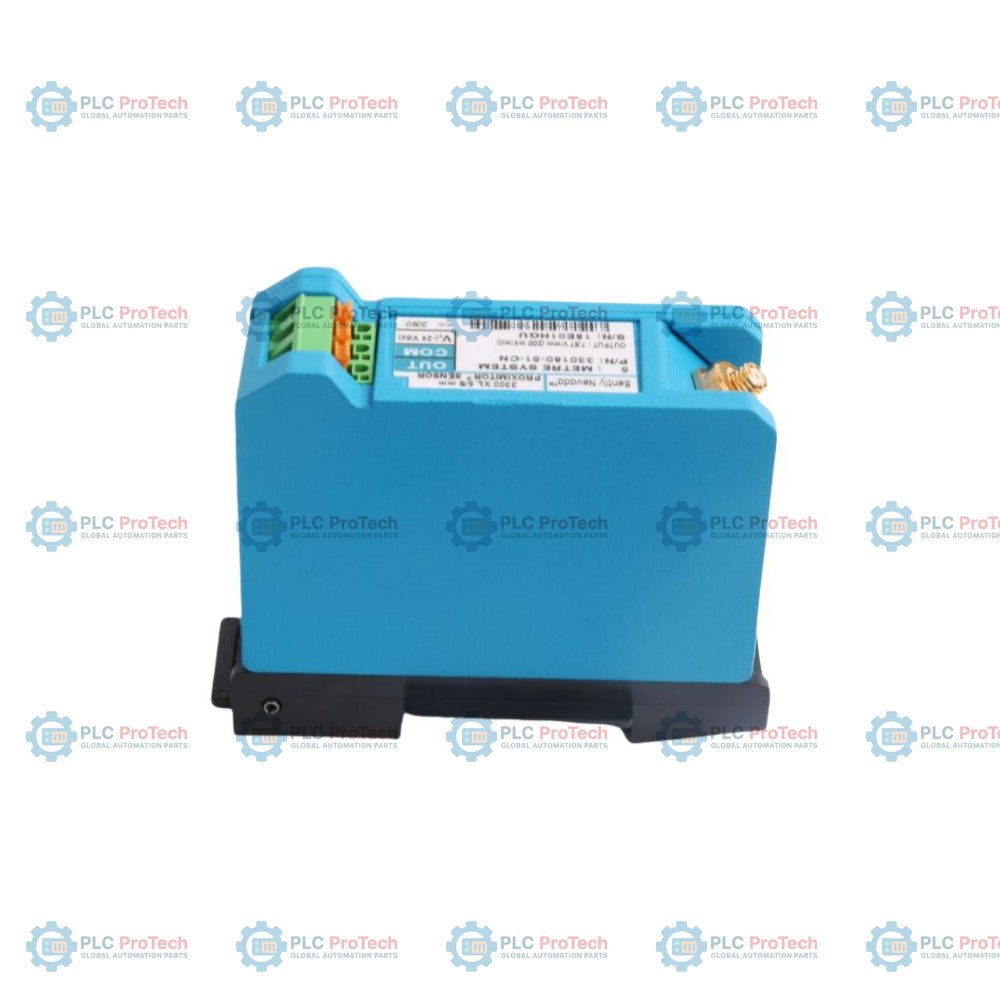

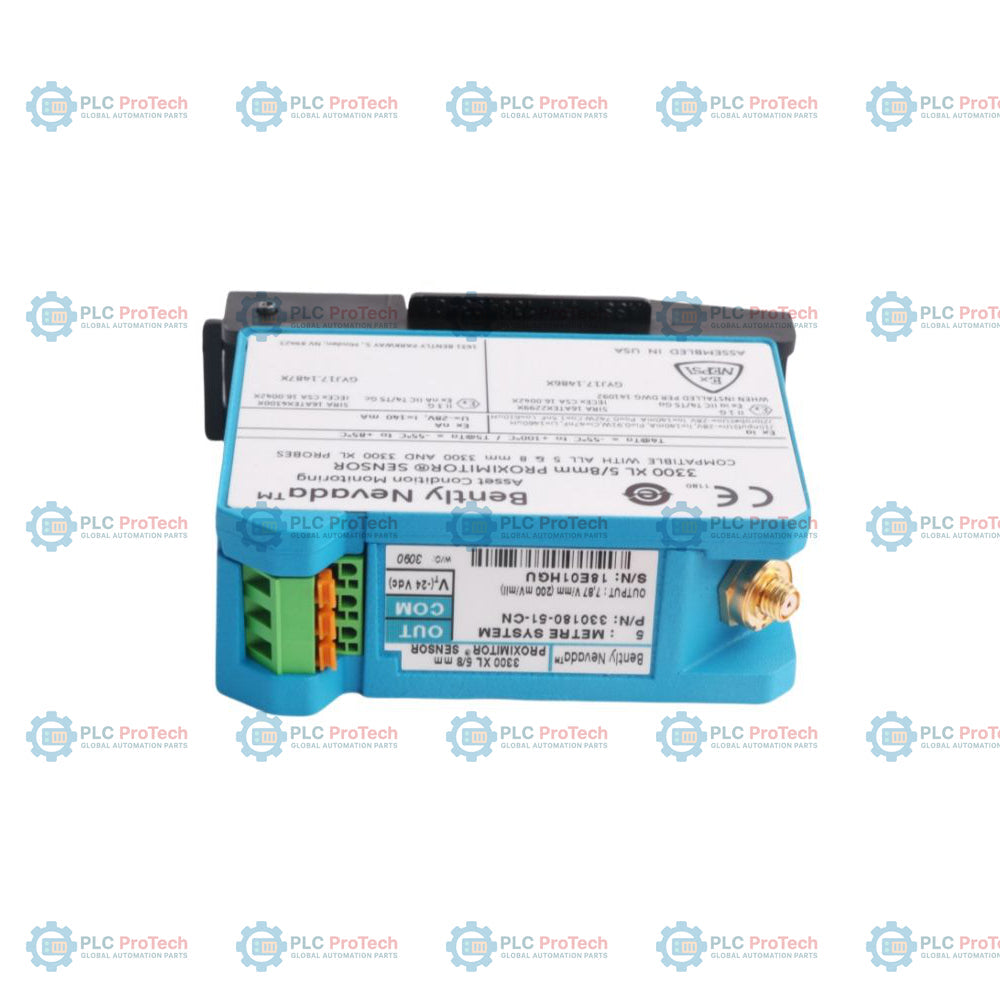

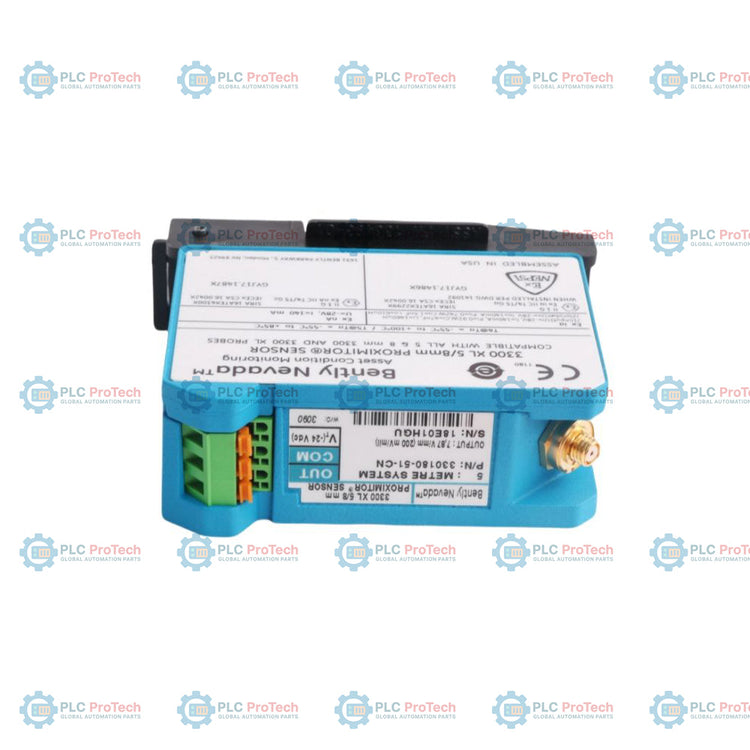

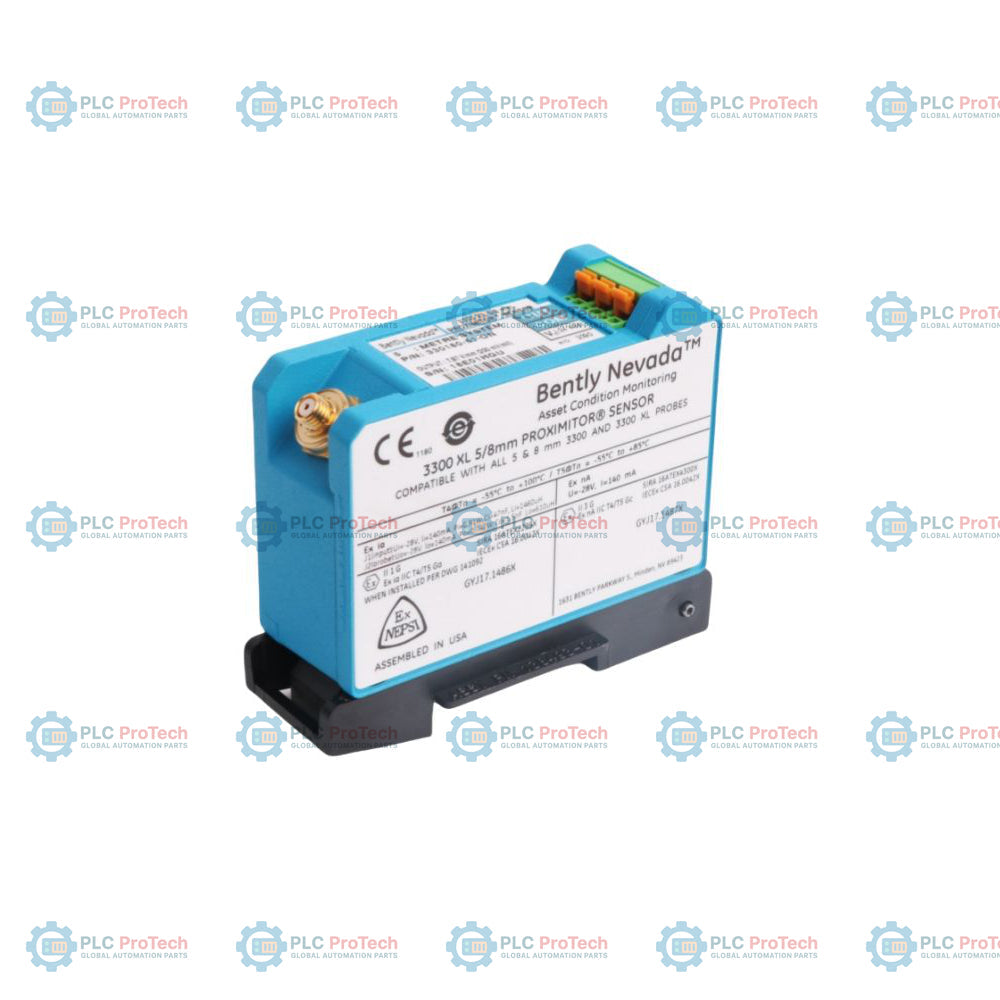

L'opzione 085 (lunghezza di 8,5 metri), l'opzione 03 (cavo schermato con protezione per connettore) e l'opzione 05 (approvazioni CSA/ATEX/IECEx) definiscono questa configurazione del sensore di prossimità 3300 XL Proximitor Sensor — 330180-085-03-05. Questo modulo sensore funziona come condizionatore di segnale, pilotando la sonda di prossimità a correnti parassite e convertendo il segnale ad alta frequenza del trasduttore in una tensione di spostamento proporzionale. L'uscita in tensione analogica rappresenta l'esatto cambiamento della distanza tra la punta della sonda e l'area bersaglio osservata dell'albero, trasmettendolo direttamente ai monitor di protezione dei macchinari.

Il 330180-085-03-05 La configurazione è calibrata specificamente per una lunghezza elettrica totale del sistema di 8,5 m (opzione 085) e supporta gruppi di cavi di prolunga schermati abbinati a protezioni per connettori integrate in fluorosilicone (opzione 03). Progettato per l'installazione in ambienti che richiedono rigorose certificazioni di sicurezza intrinseca e antiscintilla, include approvazioni internazionali complete (opzione 05), tra cui ATEX, IECEx e CSA. Il modulo incorpora l'isolamento elettrico nella base, eliminando la necessità di piastre isolanti separate e facilitando il montaggio diretto su guida DIN o pannello.

Caratteristiche

• Lunghezza calibrata di 8,5 metri (opzione 085): Genera parametri di impedenza corrispondenti, calibrati per una configurazione con sonda di prossimità e cavo da 8,5 m, prevenendo errori dovuti a disadattamenti di impedenza.
• Integrazione della schermatura dei cavi (opzione 03): Progettata per adattarsi perfettamente ai cavi di prolunga schermati, con protezioni per connettori integrate che proteggono le connessioni delicate da fluidi e particelle.
• Approvazioni degli enti (opzione 05): Dispone delle approvazioni CSA, ATEX e IECEx per un utilizzo sicuro in aree industriali pericolose.
• Immunità ai disturbi RFI/EMI: Sopprime i disturbi elettrici provenienti dalle radio circostanti e dagli azionamenti a frequenza variabile, rispettando i requisiti CE europei senza richiedere canaline metalliche specializzate.
• Morsetti SpringLoc: Utilizzano connessioni con morsetti a molla che eliminano le viti e prevengono il deterioramento della connessione tipicamente causato dalle vibrazioni della macchina.

Applicazioni

• Vibrazione radiale dell'albero e profilazione dinamica su turbine a vapore e a gas
• Misurazione della posizione assiale e dell'offset di spinta sugli alberi dei compressori centrifughi
• Rotor casing expansion and eccentricity monitoring in power generation installations
• Monitoraggio dell’espansione e dell’eccentricità della carcassa del rotore negli impianti di generazione elettrica

Monitoraggio del gioco dei cuscinetti e delle vibrazioni strutturali su motori e pompe industriali ad alta potenza

Approvazioni CSA, ATEX e IECEx

Linee guida per l’installazione

• Assicurarsi che il morsetto industriale sia cablato con cavi schermati a doppino intrecciato per proteggere il segnale analogico dinamico di spostamento dai disturbi elettrici.
• Fissare saldamente l’alloggiamento su una guida DIN standard da 35 mm oppure avvitarlo direttamente a un pannello. L’isolamento integrato della base elimina la necessità di piastre isolanti non conduttive separate.
• Evitare curve strette nei cavi della sonda o nelle prolunghe collegate, mantenendo un raggio di curvatura superiore a 25,4 mm (1,0 pollice) per prevenire danni fisici al cavo o il degrado del segnale.
• Collegare i cavi di campo inserendo un cacciavite a lama piatta per sganciare il morsetto a molla all’interno del terminale, inserire il filo spelato e rilasciare.

Conformità e certificazioni

• ATEX/IECEx: Approvato per applicazioni in zone pericolose come a sicurezza intrinseca (Ex ia IIC T4/T5 Ga; Ex ia IIIC T90C/T105C Dc) o antiscintilla (Ex nA IIC T4/T5 Gc; Ex ec IIC T4/T5 Gc).
• CSA: Certificato per ambienti pericolosi di Classe I, Divisione 1, Gruppi A, B, C e D se abbinato a barriere a sicurezza intrinseca.
• Marchio CE: Conforme alle direttive europee standard RFI/EMI senza richiedere costose canaline metalliche.
