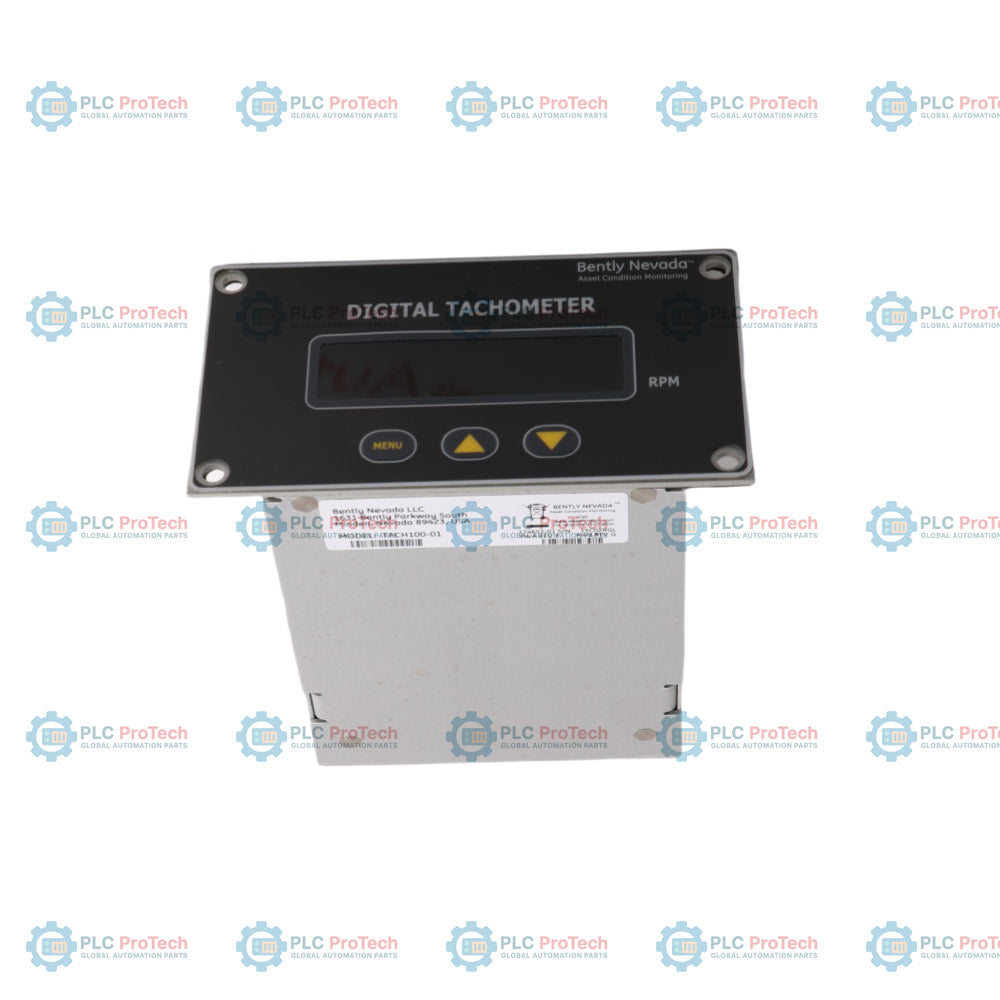

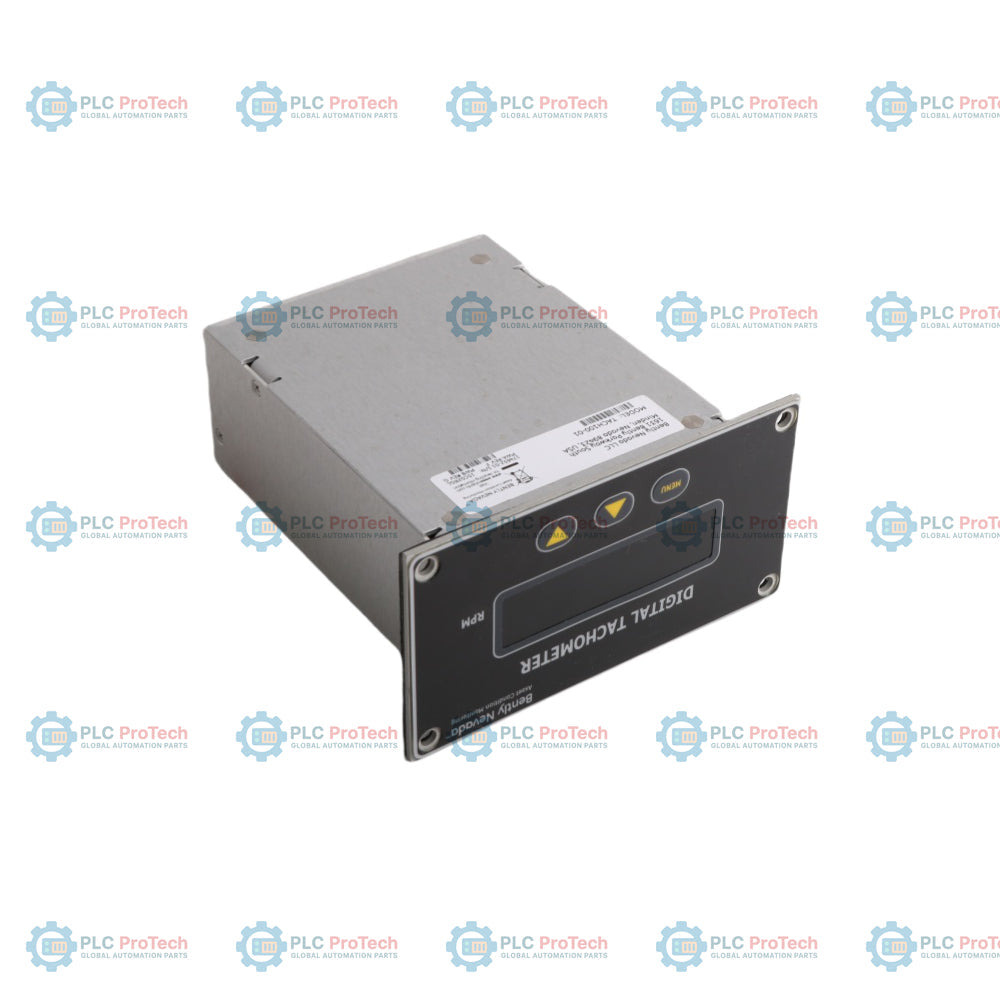

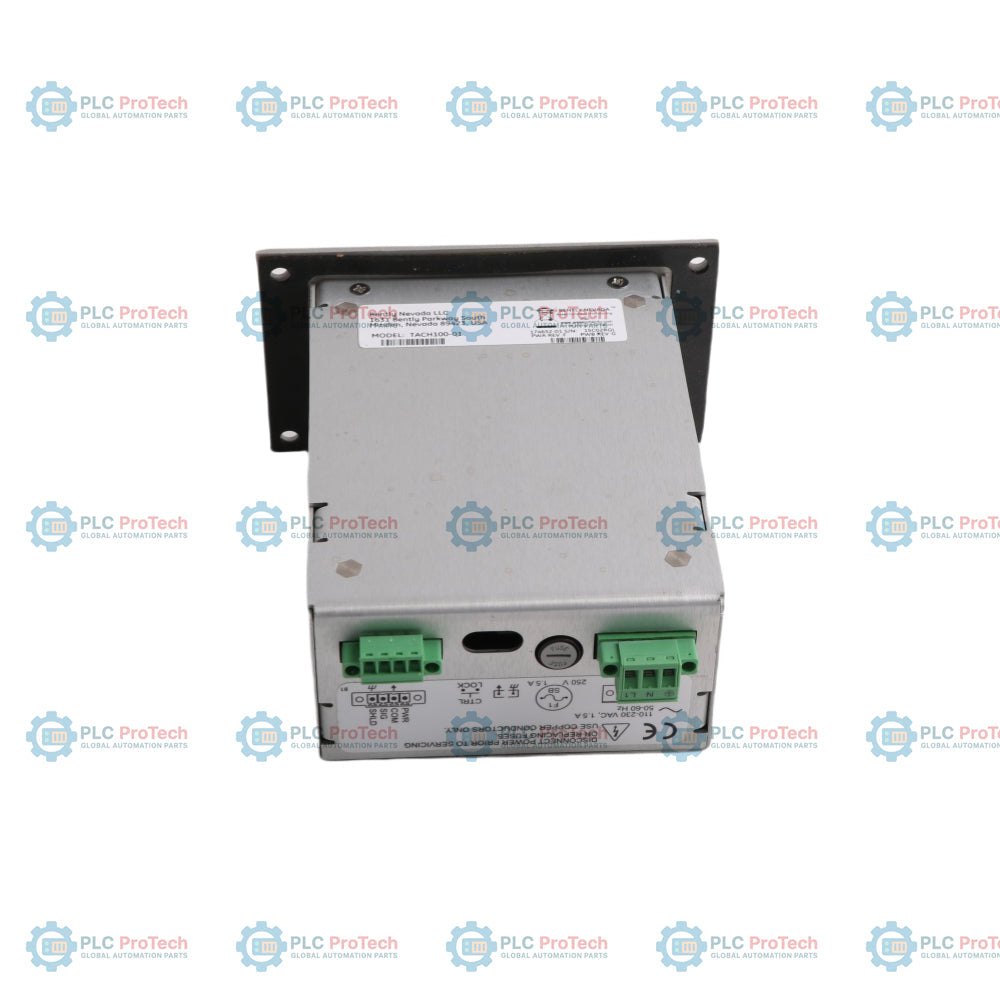

Bently Nevada TACH100-01 174652-01 Indicatore di velocità con tachimetro digitale autonomo

SKU TACH100-01 174652-01

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: TACH100-01 174652-01

  • Country of origin:United States

  • Product Type: Tachimetro digitale

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 1130g

  • Dimensions: 76,2 mm x 139,7 mm x 149,1 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Il Bently Nevada TACH100-01 (codice prodotto 174652-01) è un tachimetro digitale ad alta precisione basato su microprocessore, progettato per l'indicazione continua della velocità della macchina. Funziona come monitor indipendente e autonomo della velocità oppure come indicatore remoto collegato in parallelo a sistemi di protezione del turbomacchinario installati permanentemente. Lo strumento incorpora un alimentatore interno da -24 VDC in grado di pilotare direttamente un sensore Proximitor Bently Nevada, eliminando la necessità di un'alimentazione esterna del circuito nelle configurazioni autonome. In alternativa, accetta i fili del segnale e del comune da un sistema di sonda di prossimità Keyphasor alimentato esternamente tramite collegamenti in parallelo sul rack di monitoraggio o nella scatola di giunzione della sonda, elaborando le variazioni della tensione di traferro del trasduttore a correnti parassite per calcolare con precisione la dinamica del rotore.

Specifiche hardware

Parametro Specifiche
Compatibilità del segnale di ingresso Qualsiasi sensore Proximitor Bently Nevada standard o sonda di prossimità Keyphasor
Regolazione della soglia Regolazione automatica dell'inseguimento
Campo di isteresi Da 0,2 VDC a 2,5 VDC (regolabile sul campo)
Campo degli eventi per giro Da 1 a 99 eventi (regolabile sul campo)
Campo di misura Da 1 RPM a 999.999 RPM
Risoluzione di misura 1 RPM
Precisione di misura Entro lo 0,015% della velocità di ingresso visualizzata in RPM
Isteresi del display È necessaria una variazione minima dello 0,003% del segnale di ingresso per aggiornare il valore visualizzato
Tipo di display Display LED a 6 cifre, 7 segmenti per cifra
Altezza delle cifre 13,2 mm (0,52 in)
Uscita di alimentazione del Proximitor -24 VDC a 20 mA massimo
Tensione di alimentazione elettrica Da 110 VAC a 230 VAC, da 50 Hz a 60 Hz
Consumo energetico nominale 1,01 W con 88888 visualizzato
Protezione da sovracorrente Fusibile da 1,5 A, ad azione ritardata (SB)
Temperatura operativa 0 °C a +60 °C (+32 °F a +140 °F)
Temperatura di stoccaggio -40 °C a +85 °C (-40 °F a +185 °F)
Umidità relativa 95% massimo, senza condensa
Altitudine operativa 2000 m massimo
Grado di inquinamento Grado di inquinamento 2
Categoria di installazione Categoria II (solo uso interno)
Dimensioni fisiche (A x L x P) 76,2 mm x 139,7 mm x 149,1 mm (3,0 in x 5,5 in x 5,8 in)
Peso netto 1,13 kg (2,5 lb)

Note tecniche

  • Interfacciamento dei segnali: Quando si effettua il collegamento a un sistema di protezione della macchina esistente, collegare il TACH100-01 in parallelo tra il segnale Keyphasor e le linee comuni. L'elevata impedenza di ingresso dell'unità impedisce di caricare il circuito di monitoraggio principale o di interferire con la logica dello stato del relè OK dei moduli rack principali.
  • Ottimizzazione dell'isteresi: Regolare il potenziometro interno dell'isteresi (da 0,2 VCC a 2,5 VCC) per eliminare i falsi impulsi causati da rumore elettrico ad alta frequenza, eccentricità dell'albero o irregolarità della superficie del target osservato.
  • Target a più denti: Se il sensore di velocità rileva una ruota dentata invece di una singola scanalatura di riferimento, configurare l'impostazione Eventi per giro in modo che corrisponda al numero esatto di denti (fino a 99), così che la logica interna riduca la frequenza ottenendo una lettura diretta accurata degli RPM.

Linee guida operative

  • Messa a terra della schermatura: Mantenere la schermatura continua dal sensore Proximitor o dalla sonda Keyphasor fino all'alloggiamento del tachimetro. Mettere a terra la schermatura del cavo a una sola estremità, idealmente presso il rack del monitor o il telaio del tachimetro, per evitare anelli di massa parassiti che introducono variazioni nel regime RPM.
  • Separazione dell'alimentazione: Instradare le linee del segnale del sensore a -24 VCC in una canalina dedicata e messa a terra, separata dal cablaggio dell'alimentazione di rete a 110-230 VCA, per prevenire l'induzione elettromagnetica.
  • Vincoli dei cavi: Durante l'installazione, rispettare un raggio minimo di curvatura di 50 mm per i cavi dei trasduttori coassiali standard o a coppia intrecciata schermata, per evitare l'attenuazione dei fronti degli impulsi ad alta frequenza.

FAQ tecniche e per l'approvvigionamento

Domanda: Il TACH100-01 può alimentare una sonda di prossimità quando è collegato a un rack di sistema di monitoraggio 3500 esistente?

Risposta: No. Quando si interfaccia il dispositivo con un sistema di protezione della macchina esistente, la sonda è già alimentata dal monitor del rack principale. Il TACH100-01 deve collegarsi in parallelo esclusivamente ai fili del segnale e del comune, utilizzando il buffer interno ad alta impedenza per leggere gli impulsi senza assorbire corrente dal loop.

Domanda: Che cosa succede al display se l'albero target si arresta completamente o il segnale della sonda scende al di sotto della soglia?

Risposta: La regolazione automatica della soglia segue dinamicamente la tensione picco-picco del traferro. Se la frequenza degli impulsi scende completamente fuori intervallo o non raggiunge lo spostamento minimo dell'isteresi del display, pari allo 0,003%, il display LED a 6 cifre si stabilizza su 0 RPM.

Domanda: Che cosa è incluso nella confezione di spedizione standard per questo specifico codice prodotto?

Risposta: La confezione contiene il nuovissimo modulo tachimetrico digitale originale Bently Nevada TACH100-01, un fusibile ritardato da 1,5 A installato in fabbrica e un certificato cartaceo di verifica tecnica.
