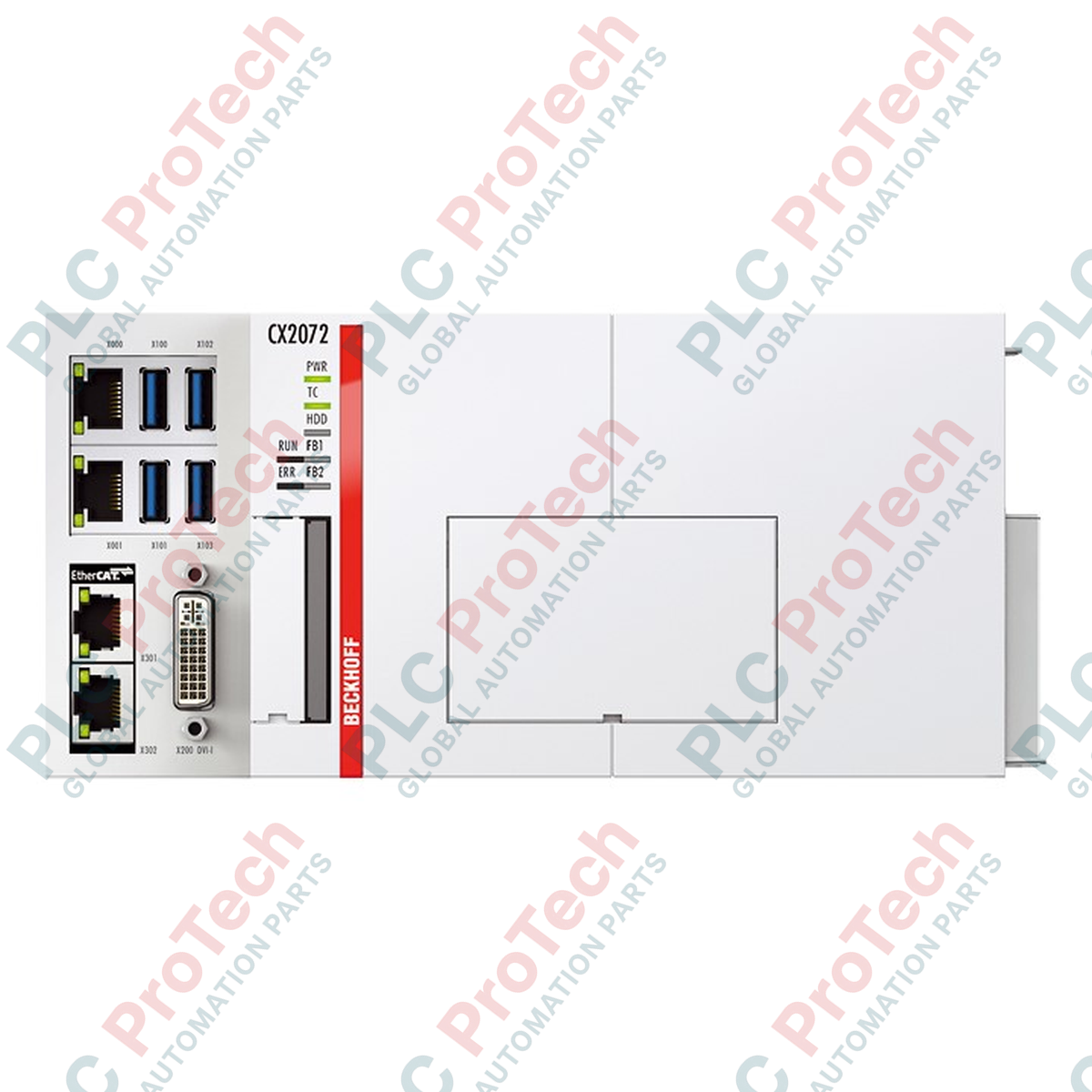

CX2072-N031-0004 BECKHOFF Modulo CPU Basic per PC embedded

Panoramica del prodotto

Il CX2072-N031-0004 (CX2072N0310004) rappresenta l'apice dell'elaborazione compatta ad alte prestazioni nella famiglia di PC Embedded BECKHOFF . Dotato di un processore Intel Xeon multi-core, questo modulo CPU Basic è progettato per attività di calcolo estreme, tra cui il controllo del movimento con un numero elevato di assi, algoritmi complessi di machine learning e applicazioni di visione su larga scala. Questa variante specifica è dotata di fabbrica di un' interfaccia RS422, che consente comunicazioni seriali robuste a lunga distanza in ambienti elettricamente ostili. Ideale per la gestione di centrali elettriche, banchi di prova aerospaziali e produzione di semiconduttori, il CX2072-N031-0004 garantisce un controllo deterministico e un'elevata velocità di trasferimento dei dati, mantenendo al contempo un formato fanless e robusto.

Architettura di comunicazione seriale ad alta velocità

L'opzione hardware N031-0004 fornisce un' interfaccia RS422 dedicata tramite una presa D-sub standard a 9 pin. Progettato per garantire affidabilità punto-punto, questo modulo è preconfigurato come terminale full duplex con terminazione attiva. Lo stato di "terminazione attiva" è fondamentale per la trasmissione dei dati ad alta velocità, poiché adatta l'impedenza caratteristica della linea di comunicazione, eliminando di fatto le riflessioni del segnale e la corruzione dei dati lungo i cavi di grande lunghezza. Delegando la gestione del protocollo seriale a questo livello hardware dedicato, la CPU Intel Xeon rimane libera di eseguire le attività PLC e NC principali senza latenza dovuta agli interrupt.

Specifiche tecniche

FAQ di progettazione e diagnostica del sistema

Quali sono i vantaggi della configurazione "Terminazione attiva"?

Nelle reti RS422, è necessaria una terminazione a entrambe le estremità del cavo per evitare il rimbalzo del segnale. Poiché il CX2072-N031-0004 viene fornito con la terminazione abilitata, è progettato specificamente per essere collocato all'estremità fisica di un segmento di comunicazione. Ciò semplifica l'installazione, eliminando la necessità di ponticelli con resistori esterni sul connettore D-sub.

È possibile riconfigurare via software l'interfaccia RS422 in RS485?

No. Sebbene RS422 e RS485 condividano caratteristiche fisiche simili, il N031-0004 è ottimizzato a livello hardware per lo standard RS422 full duplex. Per applicazioni RS485 multidrop, è necessario selezionare un modulo con un suffisso "N" diverso, ad esempio N031-0002, per garantire la corretta logica del ricetrasmettitore.

Come gestisce il CX2072 gli ambienti soggetti a forti vibrazioni?

Il modulo CPU presenta una struttura allo stato solido priva di parti mobili. L'archiviazione interna è generalmente di tipo CFast o SSD, mentre il processore Xeon multi-core è fissato mediante un accoppiamento termico avanzato che funge anche da stabilizzatore meccanico, in conformità agli standard EN 60068-2-6.

Protocollo di installazione e messa in servizio sul campo

• Logica del cablaggio full duplex: Poiché si tratta di un dispositivo full duplex, assicurarsi che le coppie TX+ / TX- e RX+ / RX- siano incrociate correttamente durante il collegamento al dispositivo remoto (TX verso RX, RX verso TX). Per mantenere l'integrità del segnale garantita dall'architettura di classe Xeon, è obbligatorio utilizzare un cavo a doppino intrecciato schermato (STP) di alta qualità.

• Requisiti di spazio per il raffreddamento: Data l'elevata densità di potenza del processore Intel Xeon, è richiesto uno spazio laterale libero minimo di 30 mm tra il CX2072-N031-0004 e i moduli adiacenti. Un flusso d'aria insufficiente può attivare la limitazione termica, riducendo la velocità di esecuzione del runtime TwinCAT.

• Messa a terra per la protezione seriale: L'interfaccia RS422 è isolata galvanicamente. Per garantire la massima protezione dalle sovratensioni, il guscio D-sub deve essere collegato alla terra funzionale (FE) dell'armadio di controllo tramite una connessione a bassa impedenza.

Vantaggi per la progettazione

Il BECKHOFF CX2072-N031-0004 colm a il divario tra i controllori industriali tradizionali e l'elaborazione di livello server. La capacità di gestire un'enorme velocità di trasferimento I/O tramite il backplane PCI Express interno, combinata con l'affidabilità di un collegamento RS422 terminato, lo rende la scelta preferita per le implementazioni dell'"Industria 4.0". Il sistema di raffreddamento integrato con heat pipe garantisce che, anche con un carico della CPU del 100%, il sistema mantenga una temperatura operativa stabile, prevenendo l'affaticamento dell'hardware tipico dell'automazione ad alte prestazioni.
