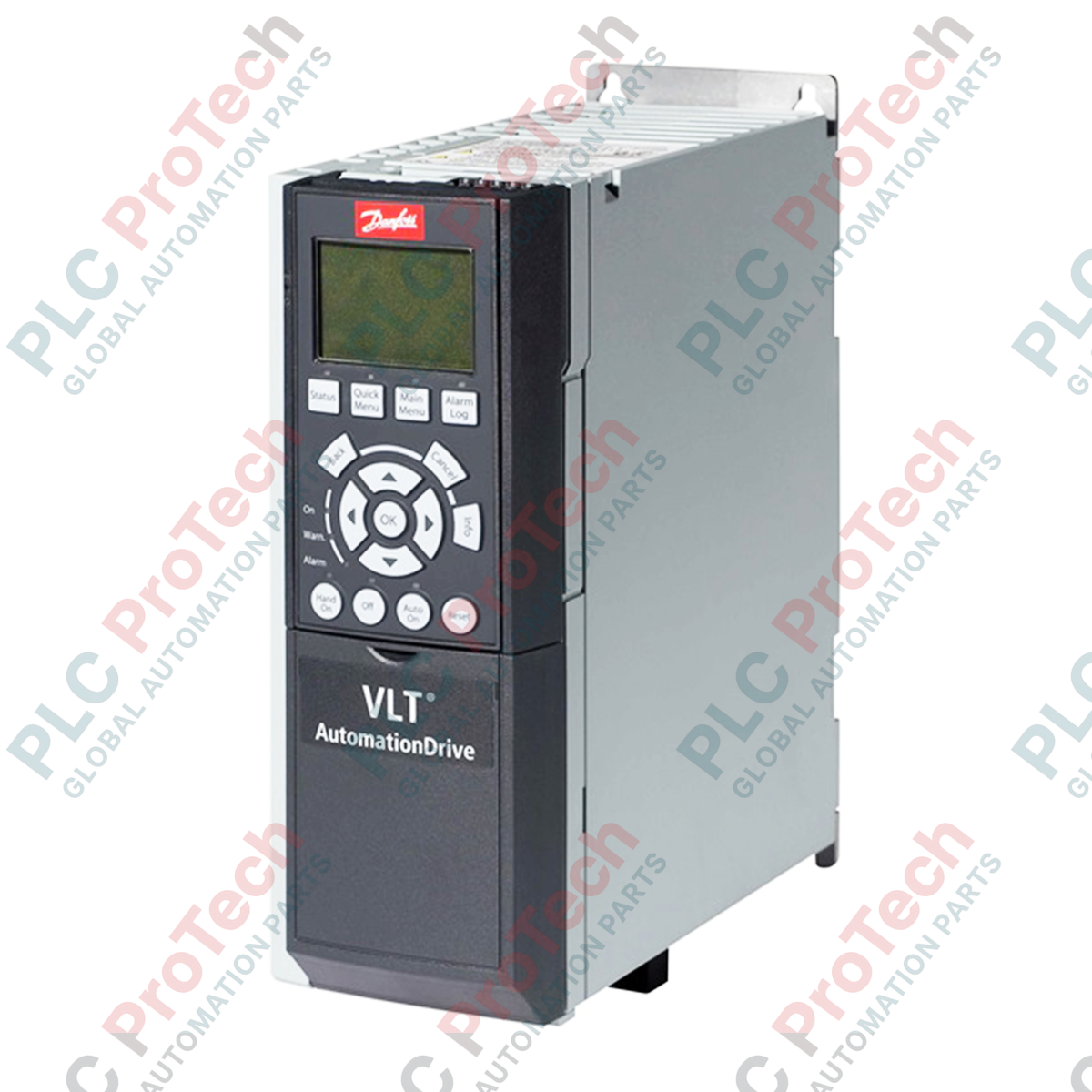

Danfoss FC-302P37KT5P55H2XGCXXXSXXXXA4BXCXXXXD0 VLT AutomationDrive

Panoramica del prodotto

Il Danfoss FC-302P37KT5P55H2XGCXXXSXXXXA4BXCXXXXD0 è una versione altamente sofisticata e avanzata del VLT AutomationDrive. Progettato per il controllo ad alte prestazioni della velocità variabile, questo azionamento supporta sia motori asincroni sia motori a magneti permanenti, rappresentando un elemento fondamentale per attività di automazione complesse. Con una potenza nominale di 37 kW e la capacità di gestire ingressi ad alta tensione (trifase 525-690 V), è progettato specificamente per gli ambienti industriali che richiedono un controllo preciso del movimento, una solida integrazione del sistema e la massima continuità operativa nelle applicazioni più impegnative.

Configurazione tecnica

Questa unità fa parte della serie avanzata FC-302 e presenta un'architettura modulare che consente un'ampia personalizzazione tramite opzioni fieldbus e I/O.

• Controllo avanzato: In quanto azionamento della serie 302, offre una risposta dinamica superiore e funzioni di sicurezza estese rispetto alla serie 301, risultando ideale per i processi produttivi ad alta precisione.
• Protezione ambientale: Il rivestimento protettivo (C) su tutti i PCB (Classe 3C3) garantisce una protezione eccezionale contro gas corrosivi, umidità e polvere, assicurando il funzionamento affidabile dell'azionamento in ambienti industriali difficili.
• Integrazione del sistema: Dotato della scheda fieldbus VLT® DeviceNet MCA 104 (A4), questo azionamento si integra perfettamente nelle reti di automazione industriale DeviceNet per il controllo e la diagnostica centralizzati.
• Alimentazione di backup: Dispone dell'opzione di alimentazione a 24 V CC MCB 107 (D0), che consente di mantenere alimentata l'elettronica di controllo anche in caso di perdita dell'alimentazione CA principale. Questo è fondamentale per mantenere la comunicazione con il PLC e preservare i registri dei dati durante le interruzioni di corrente.
• Interfaccia utente: Include il pannello di controllo locale grafico (LCP-102), che offre una navigazione intuitiva in più lingue, funzioni grafiche e un facile monitoraggio dello stato.

Specifiche tecniche

Domande frequenti

Qual è il vantaggio dell'opzione di alimentazione a 24 V CC MCB 107?

MCB 107 garantisce che la scheda di controllo dell'azionamento rimanga attiva durante le interruzioni dell'alimentazione principale. Ciò consente al PLC o al BMS (sistema di gestione degli edifici) di mantenere un collegamento di comunicazione con l'azionamento, evitando errori di timeout della comunicazione e permettendo al sistema di registrare il motivo dell'interruzione di corrente.

Perché un involucro IP55 è importante per questo azionamento?

Il grado di protezione IP55 indica che l'azionamento è protetto dall'ingresso della polvere e dai getti d'acqua a bassa pressione provenienti da qualsiasi direzione. Ciò consente di installare l'azionamento in aree industriali più esposte, dove un telaio standard IP20 richiederebbe un costoso armadio elettrico sigillato.

In che modo l'LCP-102 grafico migliora la messa in servizio?

Il display grafico consente di visualizzare in tempo reale l'andamento (grafico) di parametri come la corrente o la frequenza del motore, rendendo molto più semplice diagnosticare anomalie del processo o ottimizzare le prestazioni rispetto a un display standard esclusivamente numerico.

Linee guida di progettazione e buone pratiche

• Schermatura e messa a terra: Poiché questo azionamento opera ad alte tensioni e integra comunicazioni fieldbus complesse, utilizzare cavi schermati di alta qualità. Terminare le schermature con morsetti conduttivi a 360 gradi su entrambe le estremità, per evitare che il rumore ad alta frequenza comprometta il circuito di comunicazione DeviceNet.
• Gestione termica: Nonostante il grado di protezione IP55, assicurarsi che l'azionamento disponga di un flusso d'aria sufficiente per il dissipatore di calore. Se opera a pieno carico in uno spazio confinato, potrebbe essere necessario un raffreddamento supplementare per evitare la riduzione della potenza dell'azionamento.
• Terminazione DeviceNet: Durante la messa in servizio del modulo DeviceNet MCA 104, assicurarsi che il bus sia terminato con le corrette resistenze da 121 ohm a entrambe le estremità della linea dorsale, per mantenere l'integrità del segnale di comunicazione.
