Modulo funzione CAN I/O Lenze serie 8200 E82ZAFCC210

Panoramica del prodotto

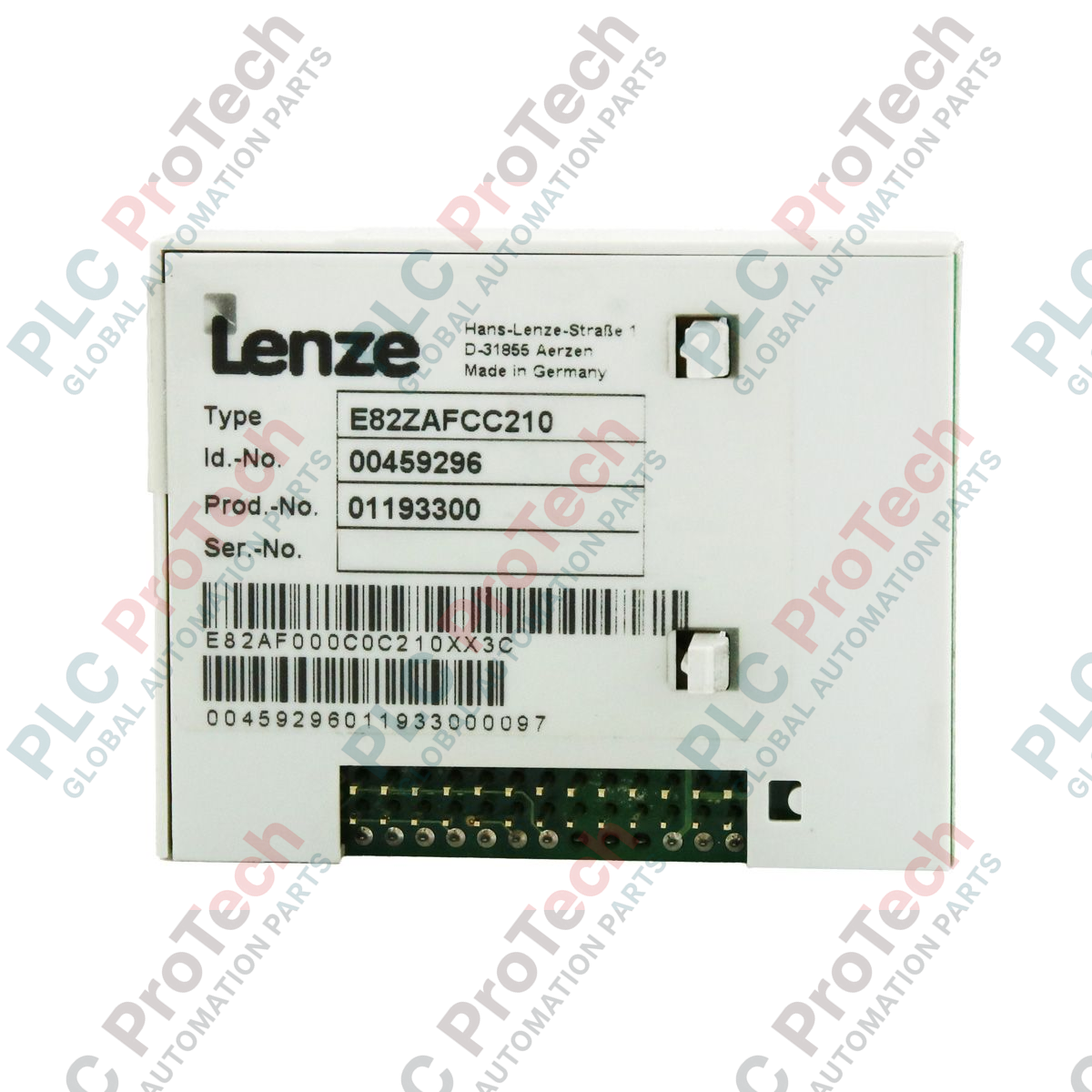

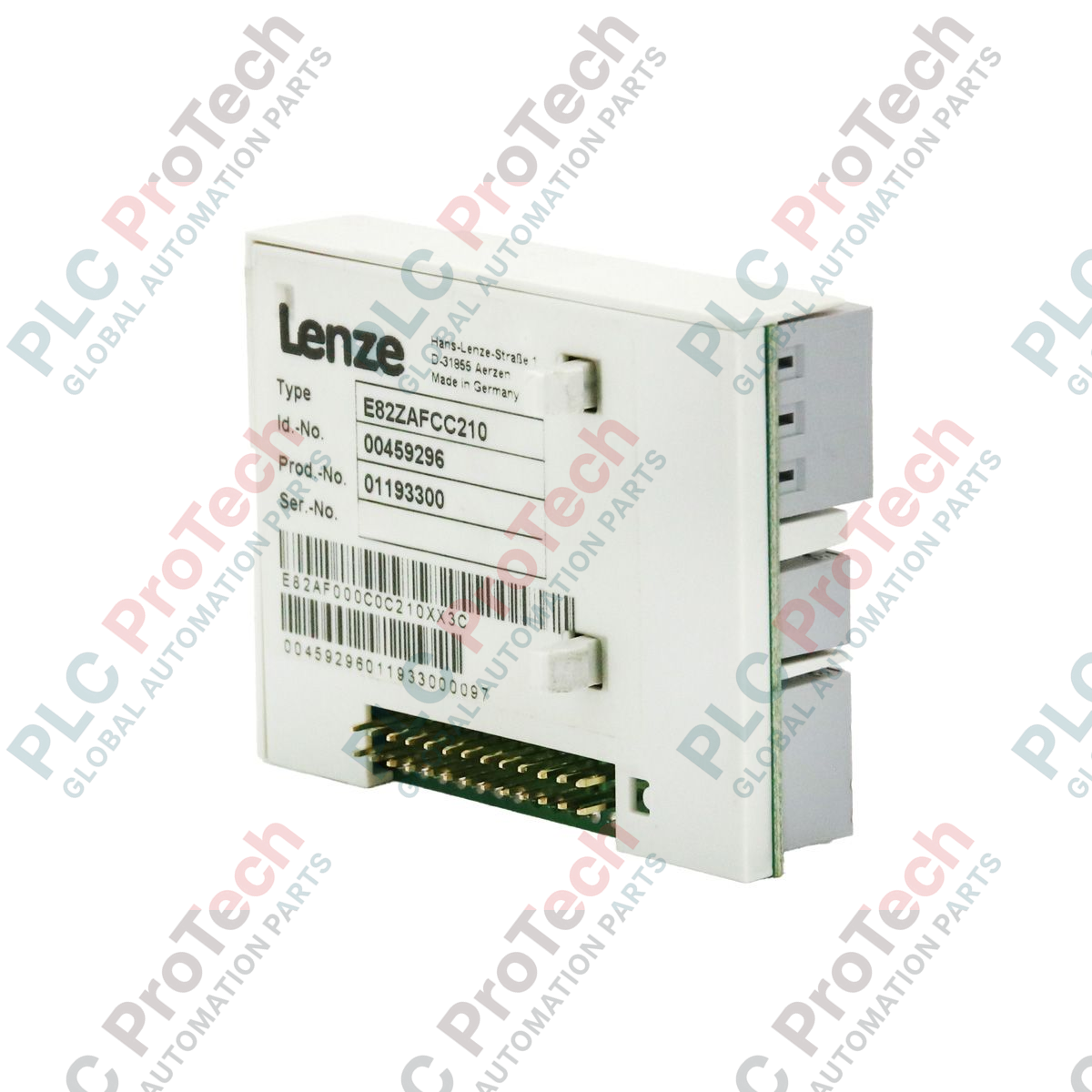

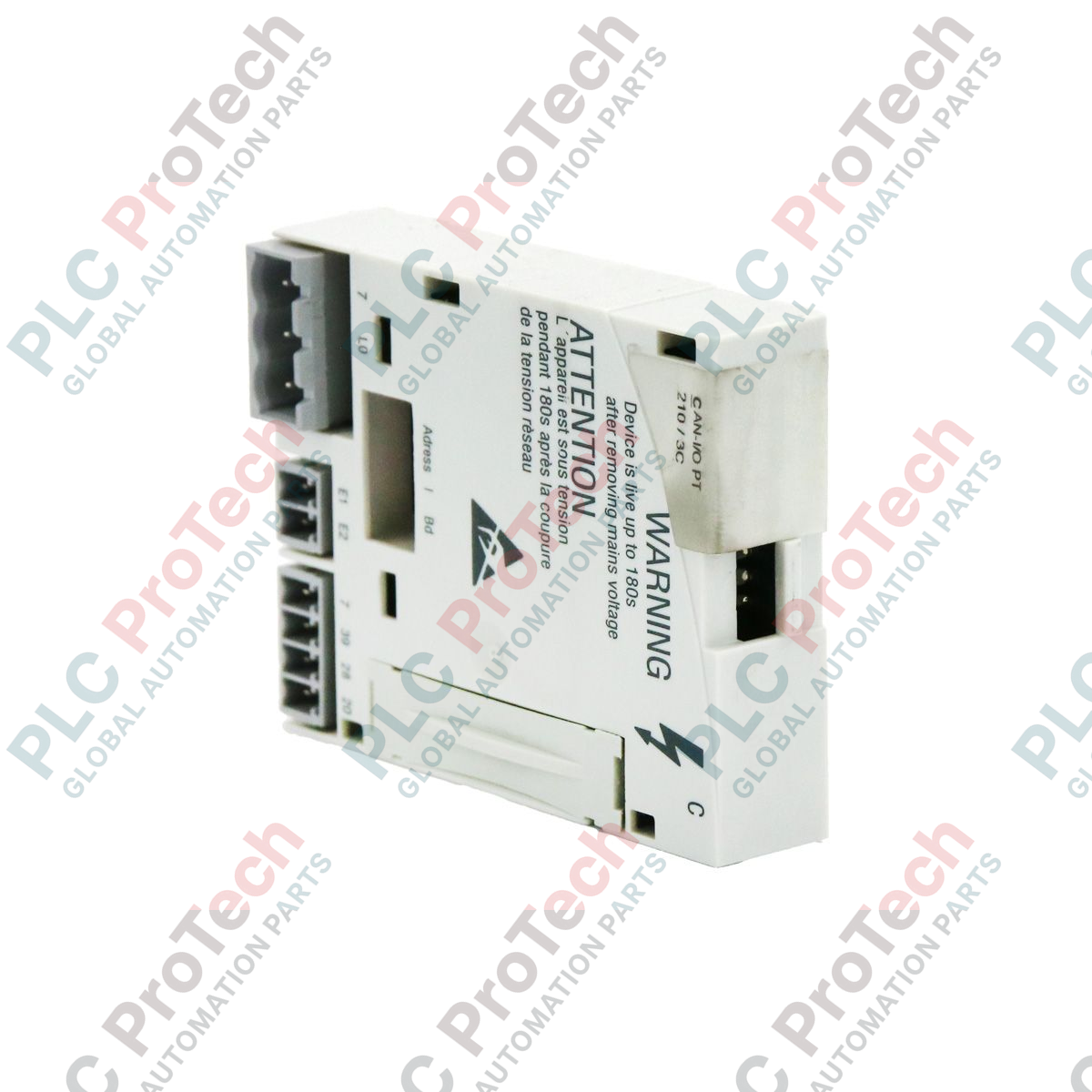

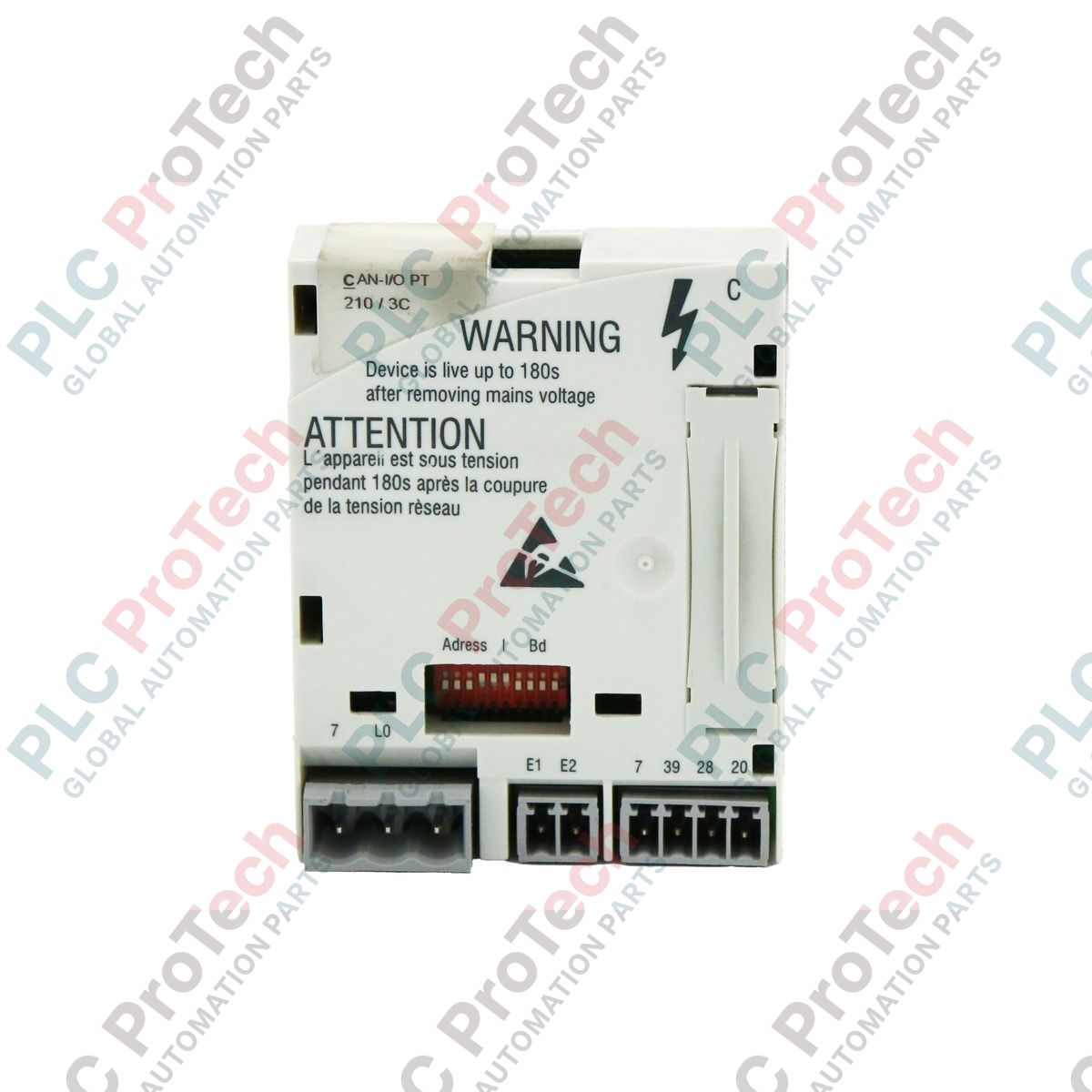

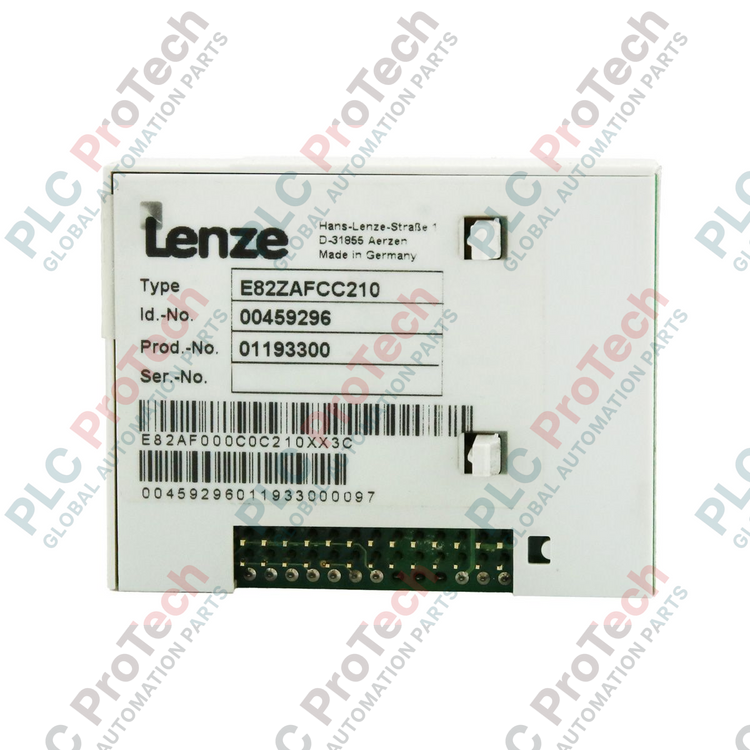

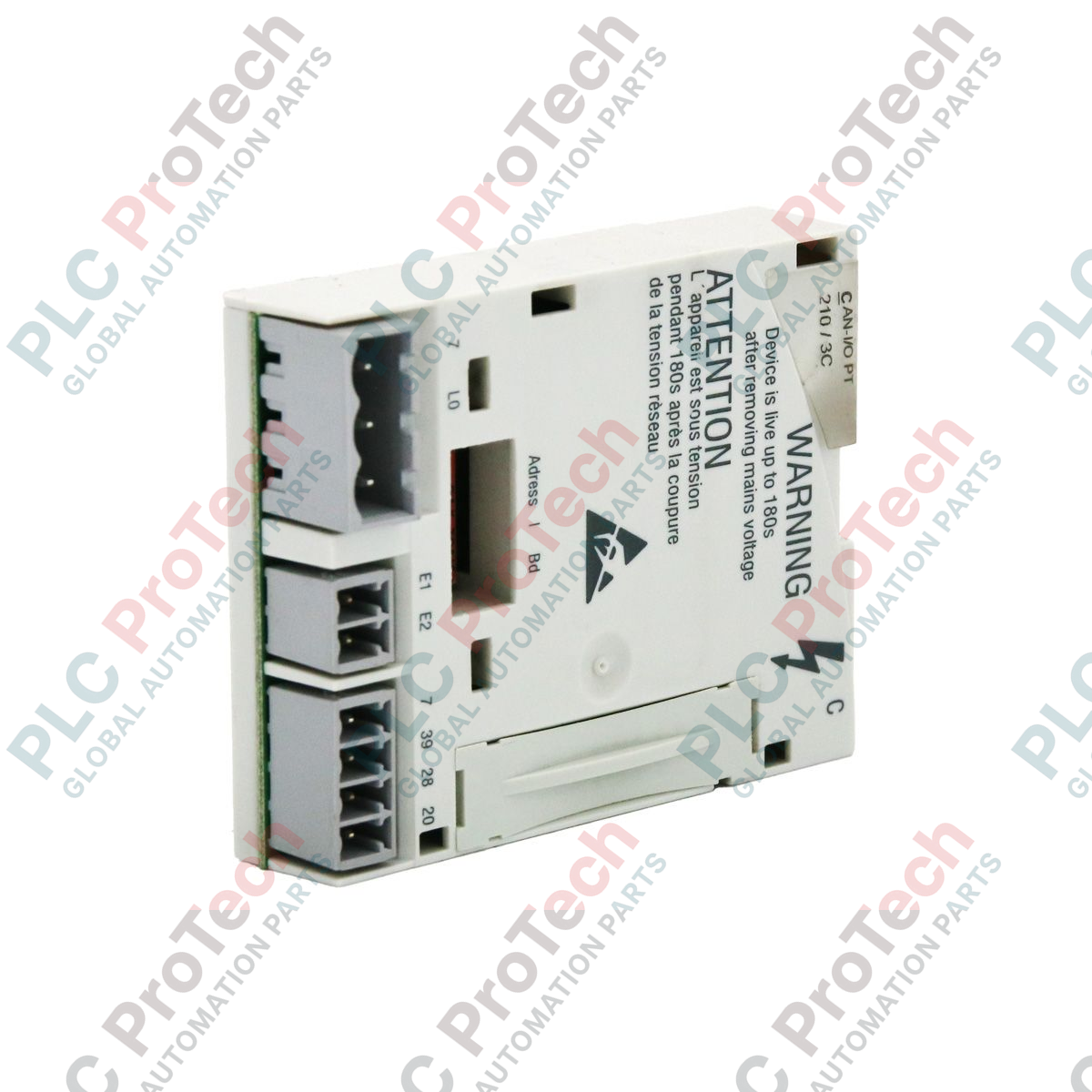

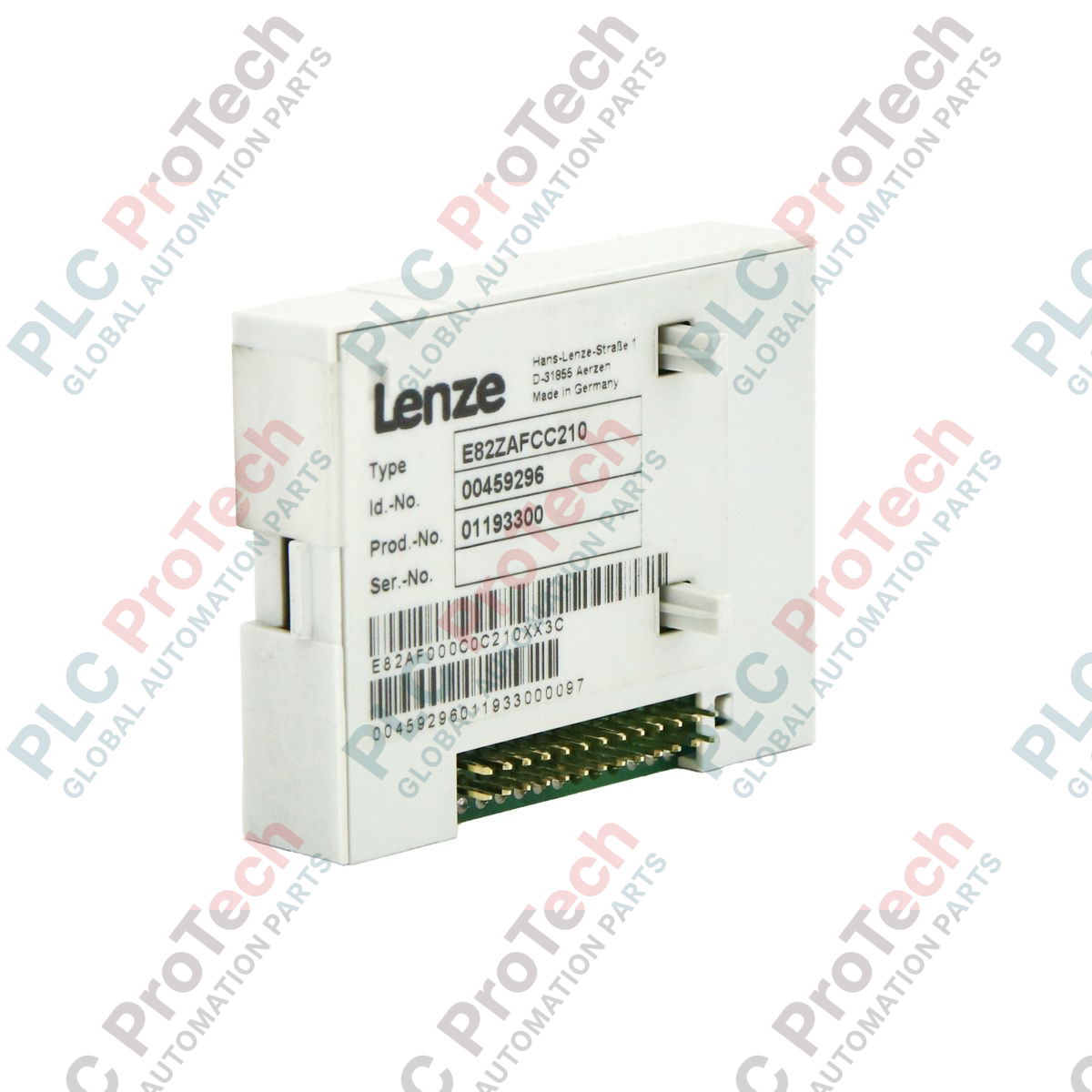

 E82ZAFCC210 (E82ZAFCC210) è un modulo funzionale CAN I/O ad alte prestazioni, progettato come accessorio di espansione essenziale per gli inverter di frequenza della serie Lenze 8200 e 8200 motec. Questa unità plug-in consente un controllo decentralizzato avanzato, fornendo un'interfaccia di comunicazione CANopen diretta insieme a funzionalità I/O specializzate aggiuntive (versione "PT"). Con un peso di soli 0.10 kg, questo modulo è progettato per inserirsi nello slot funzionale standard dell'inverter, trasformando un azionamento autonomo in un nodo intelligente collegato in rete, capace di scambiare dati in tempo reale con PLC e altri azionamenti. Come componente fondamentale per l'automazione industriale B2B, l' E82ZAFCC210 viene frequentemente utilizzato nella movimentazione sincronizzata dei materiali, nei macchinari per il confezionamento e nell'ingegneria di impianti modulari, dove l'intelligenza locale e la riduzione del cablaggio sono fondamentali.

Configurazione tecnica

L'architettura dell' E82ZAFCC210 si basa su una robusta interfaccia bus di sistema CANopen, che consente il trasferimento di dati ciclico e aciclico ad alta velocità. La designazione "PT" si riferisce generalmente al supporto integrato per specifiche configurazioni I/O o per una logica "Pass-Through", facilitando il routing efficiente dei segnali all'interno della piattaforma 8200 Vector. L'hardware è progettato per offrire resistenza EMI di livello industriale e dispone di una morsettiera standard per il cablaggio sul campo. Supporta i profili CANopen DS301 standard, consentendo di controllare l'azionamento tramite Process Data Object (PDO) e di configurarlo tramite Service Data Object (SDO). I LED diagnostici integrati forniscono una conferma visiva immediata dello stato del bus CAN e delle condizioni del modulo interno, riducendo significativamente i tempi di messa in servizio e risoluzione dei problemi sul campo.

Specifiche tecniche

Domande frequenti tecniche

L'E82ZAFCC210 richiede un'alimentazione esterna?

No. Il modulo è alimentato direttamente tramite l'interfaccia bus di sistema interna dell'inverter della serie 8200. Tuttavia, assicurarsi che l'inverter sia spento durante l'installazione per proteggere i ricetrasmettitori digitali.

Come si configura l'indirizzo del nodo CAN per questo modulo?

L'indirizzo del nodo (Node ID) e la velocità di trasmissione vengono generalmente impostati tramite parametri nell'inverter della serie 8200 usando una tastiera (EMZ8201BB) o il software Global Drive Control (GDC). I codici dei parametri comuni per la configurazione CAN includono C0350 (Node ID) e C0351 (Baud Rate).

Questo modulo può essere utilizzato per attività di controllo legate alla sicurezza?

L'E82ZAFCC210 è un modulo standard di comunicazione e I/O. Sebbene possa trasmettere dati di stato, non è un modulo di sicurezza certificato (come un modulo STO). Tutte le funzioni di arresto critiche per la sicurezza devono essere implementate utilizzando hardware di sicurezza dedicato.

Guida all'ingegneria e all'installazione

• Requisiti per la terminazione del bus: In una rete CANopen, le estremità fisiche del cavo dorsale devono essere terminate con una resistenza da 120 Ohm tra CAN_High e CAN_Low. Se l'E82ZAFCC210 è l'ultimo nodo della linea, assicurarsi che ai suoi terminali sia installata una resistenza di terminazione per evitare riflessioni del segnale.

• Schermatura e topologia: Utilizzare esclusivamente cavi schermati a doppino intrecciato certificati per l'uso con CANopen. La schermatura deve essere collegata a terra in un unico punto, generalmente presso il PLC master o tramite la piastra di schermatura EMC dell'inverter. Mantenere una topologia rigorosamente lineare (daisy-chain); evitare derivazioni lunghe (derivazioni > 0.3m a 1Mbit), poiché causano errori di temporizzazione e cadute del bus.

• Avvertenza sul collegamento a caldo del modulo: L'E82ZAFCC210 non è sostituibile a caldo. Scollegare sempre la rete elettrica e attendere che il bus CC dell'inverter si scarichi (almeno 5 minuti) prima di inserire o rimuovere il modulo. La mancata osservanza di questa procedura può causare danni permanenti al bus di comunicazione interno dell'inverter.
