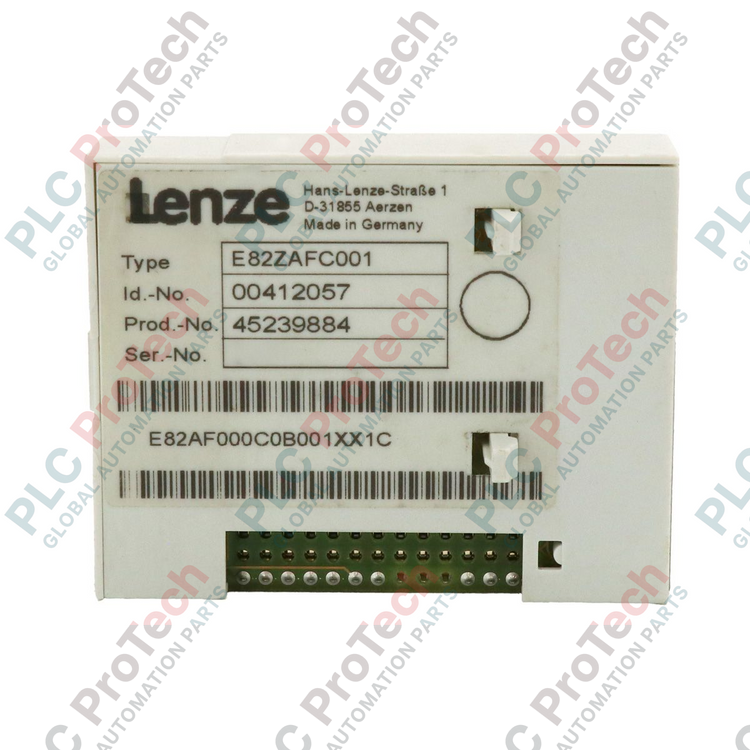

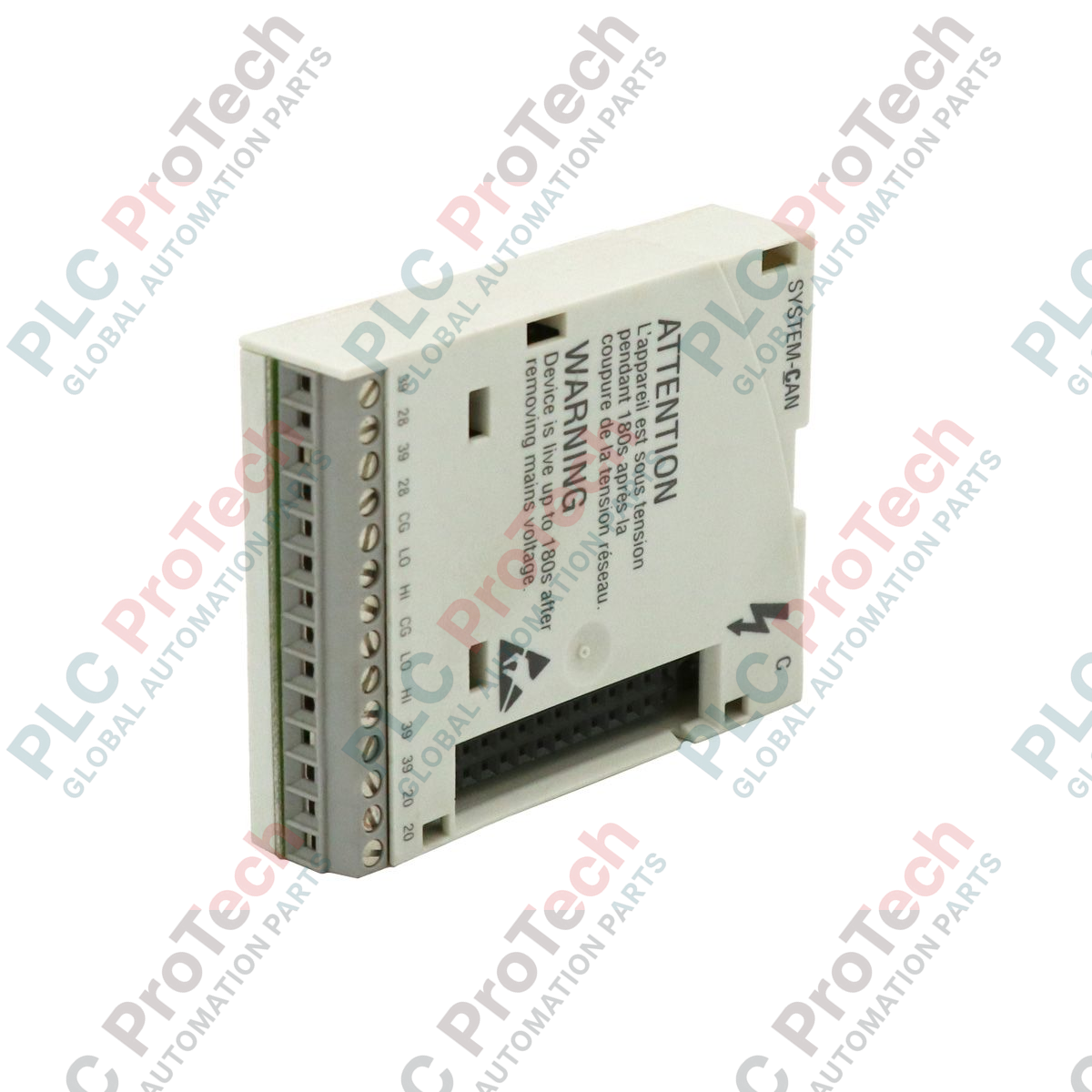

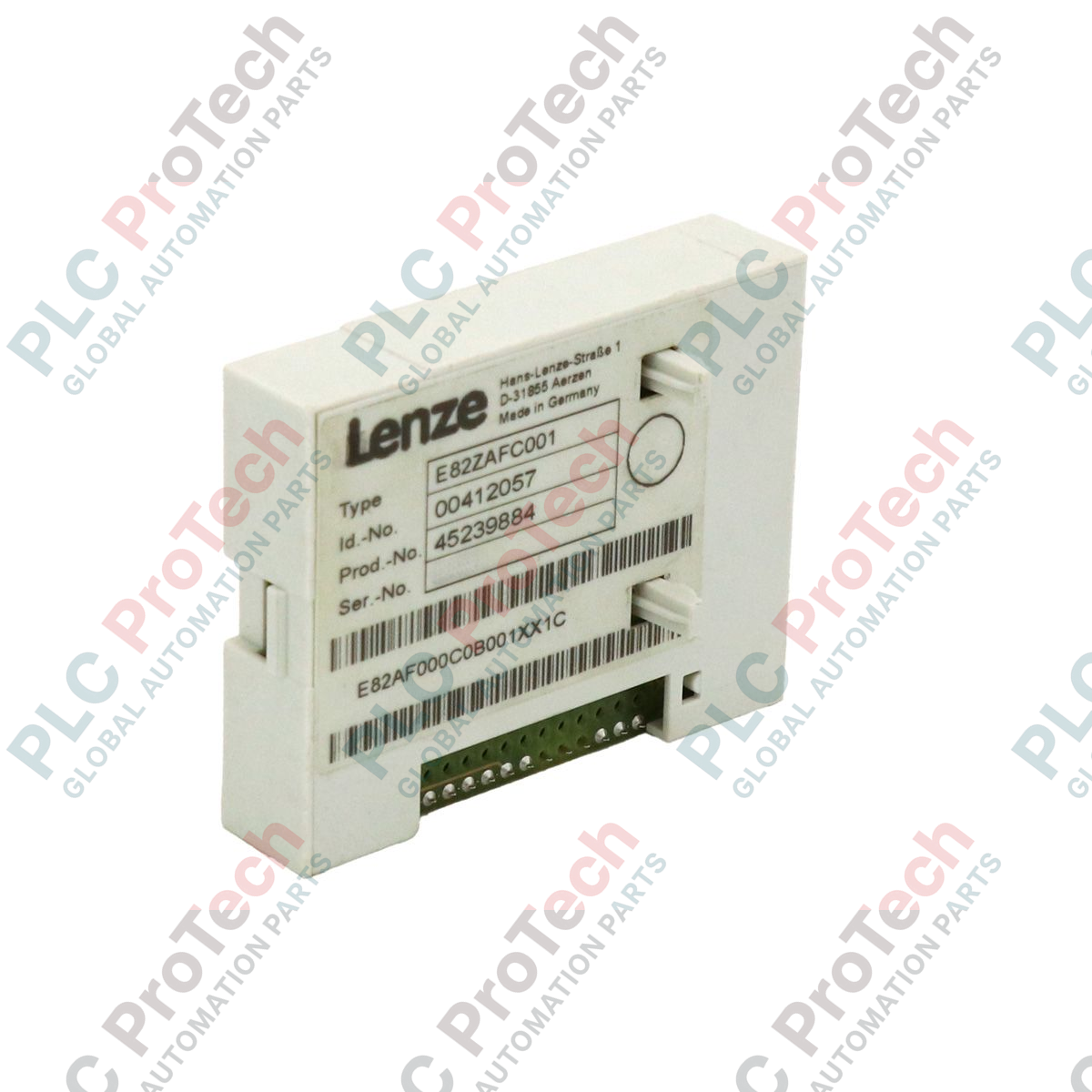

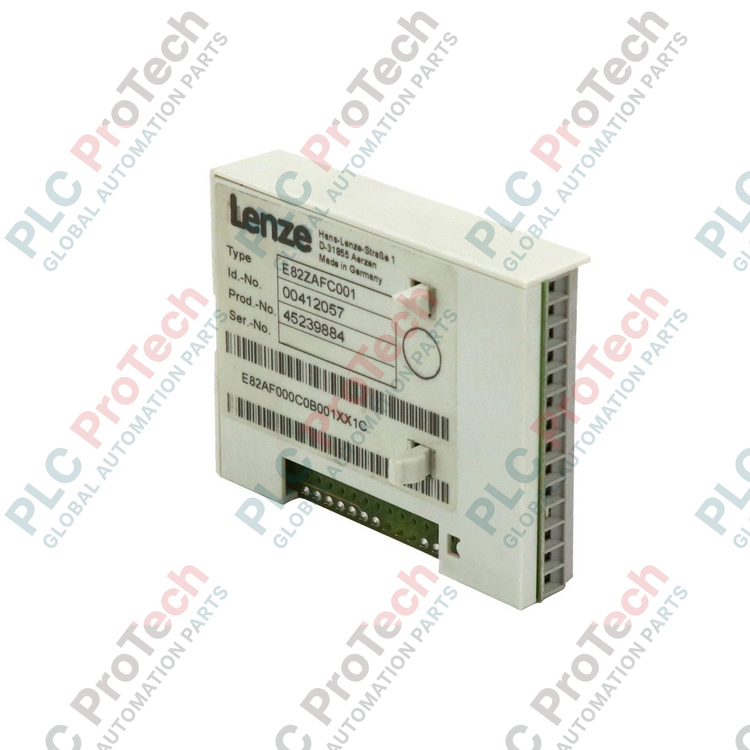

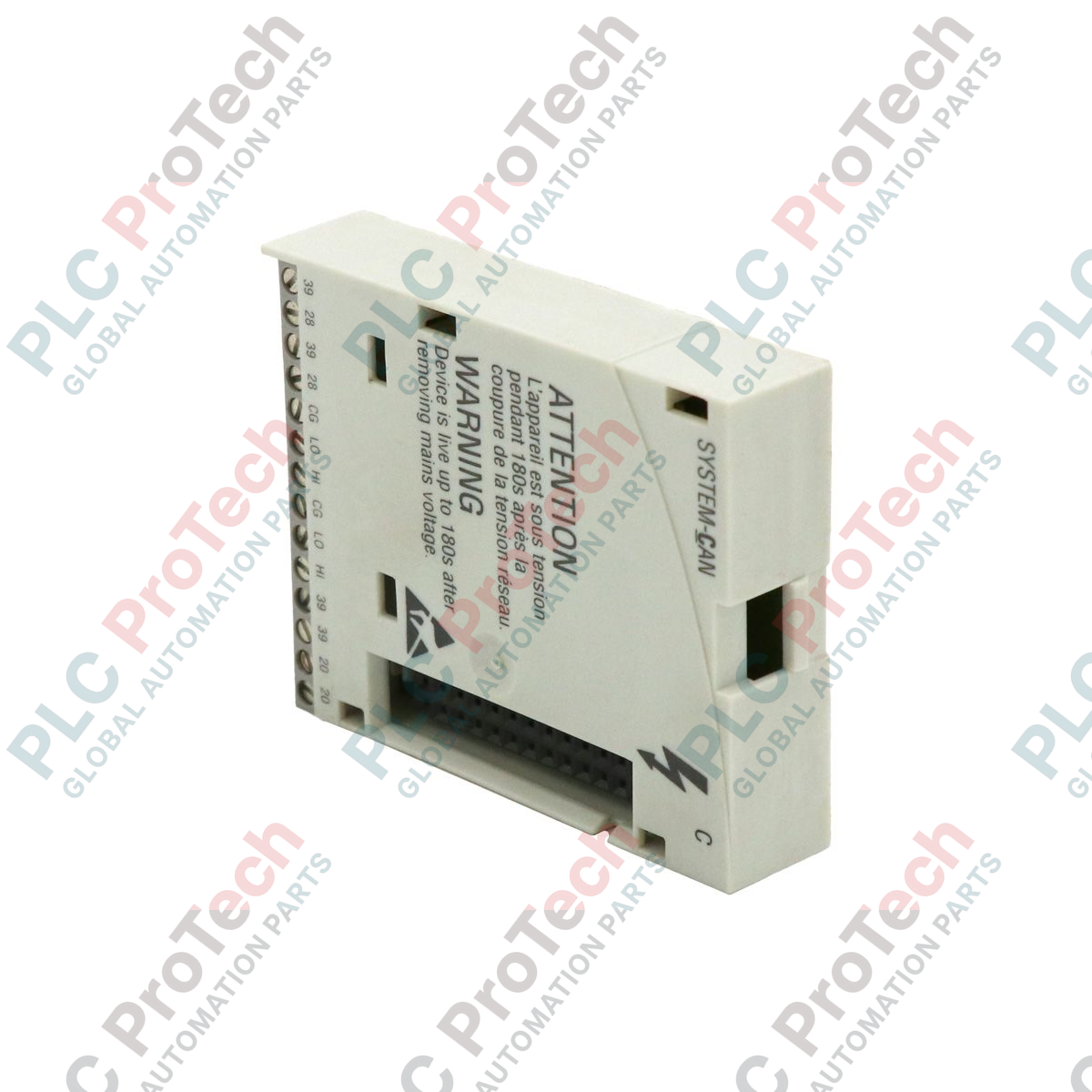

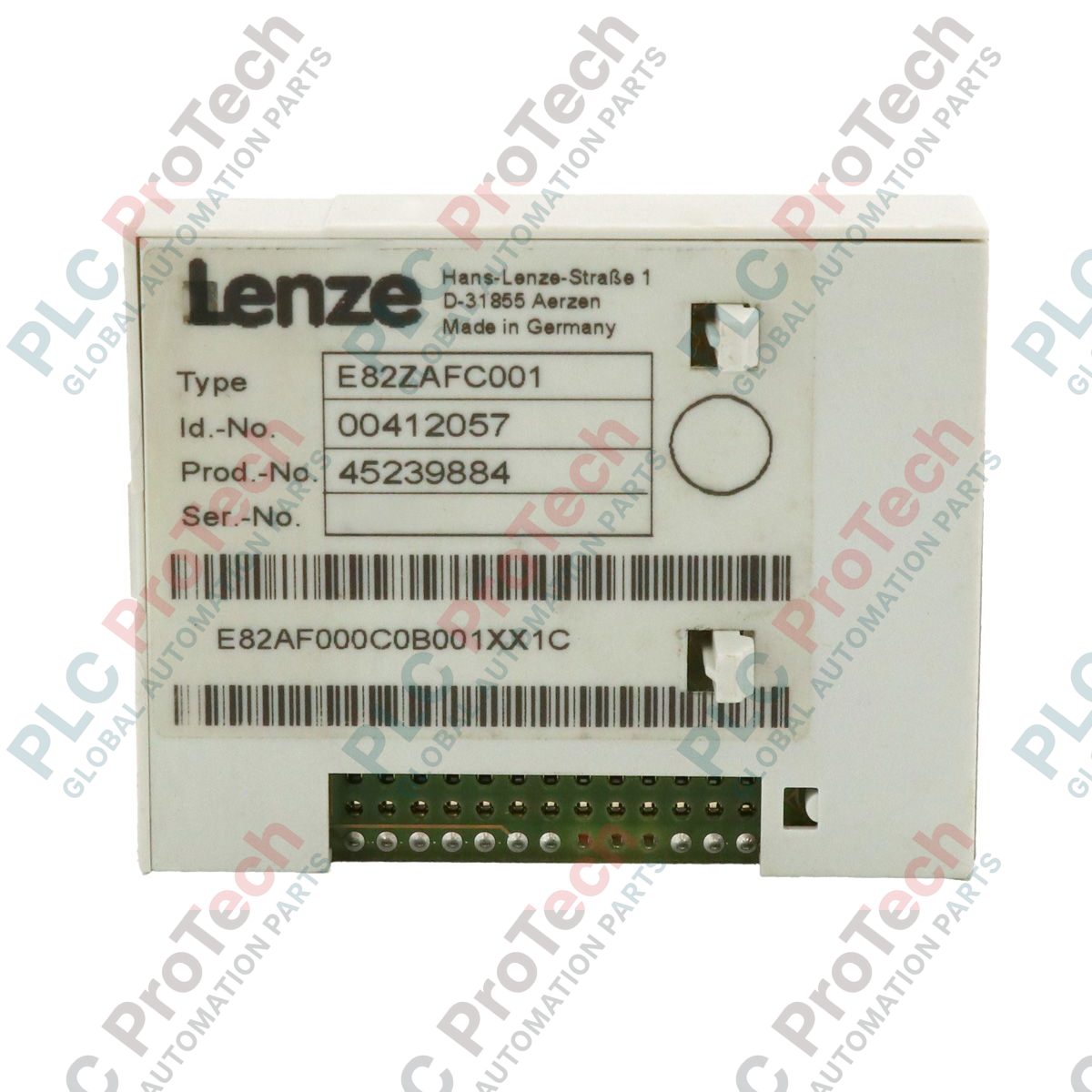

Modulo di comunicazione CAN di sistema Lenze serie 8200 E82ZAFC001

Panoramica del prodotto

Il E82ZAFC001 (E82ZAFC001) è un modulo di interfaccia System-CAN ad alta velocità progettato per gli inverter di frequenza delle serie Lenze 8200 Vector e 8200 Motec. Questo modulo funge da dorsale digitale per il coordinamento di più azionamenti, consentendo lo scambio di dati in tempo reale e il funzionamento sincronizzato tra più inverter e un PLC o DCS centrale. In ambienti industriali B2B come linee di trasporto sincronizzate, processi tessili multistadio e macchinari modulari per il confezionamento, l' E82ZAFC001 è essenziale per ottenere un controllo deterministico e una diagnostica ad alta velocità. Integrando questo modulo, gli ingegneri di sistema possono passare dal tradizionale controllo analogico cablato a una sofisticata rete digitale, riducendo la complessità del cablaggio e aumentando l'affidabilità dell'intero sistema. Sebbene classificato come componente obsoleto, rimane una risorsa fondamentale per la manutenzione e l'espansione delle reti consolidate della serie 8200.

Configurazione tecnica

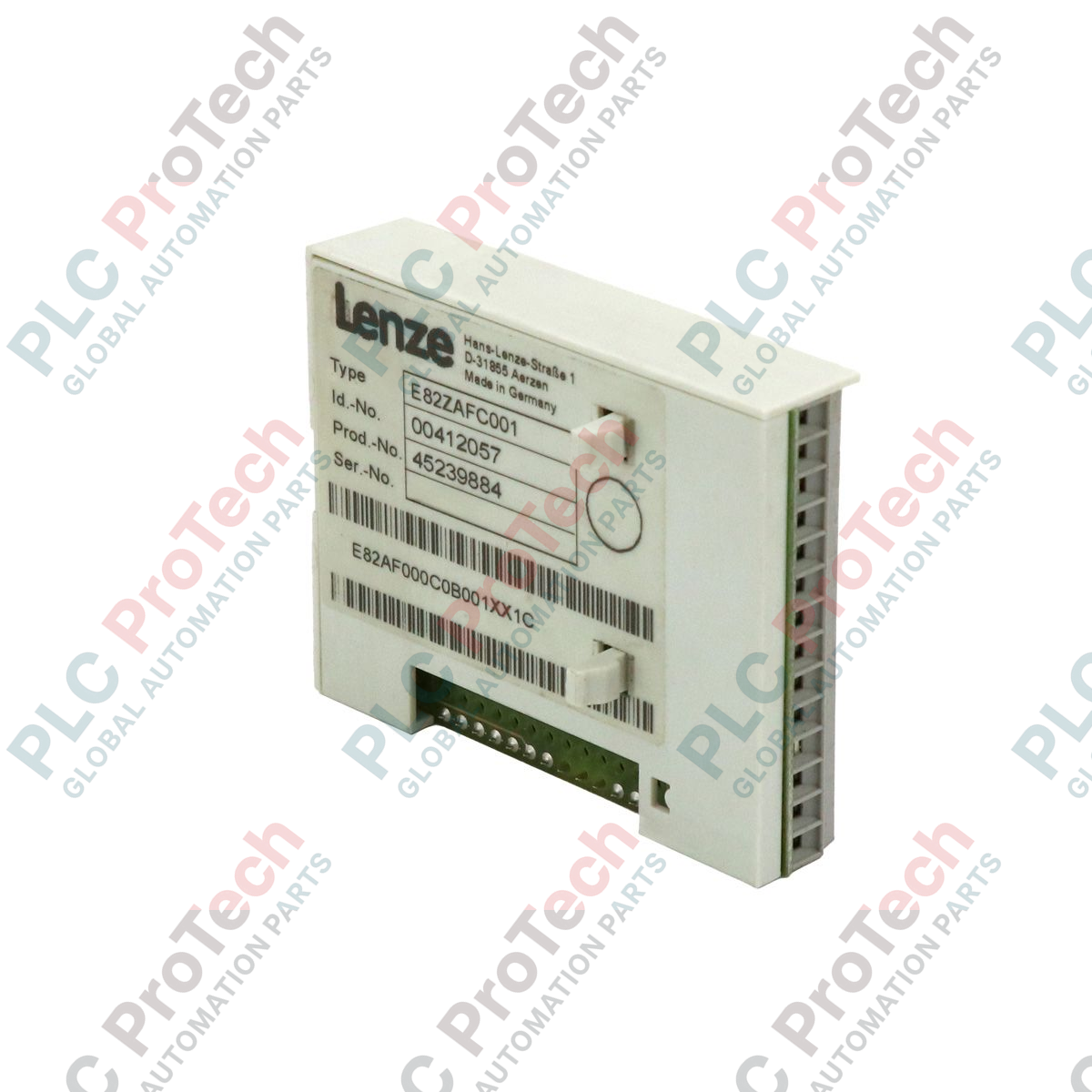

L' E82ZAFC001 è progettato come modulo funzionale plug-in che si inserisce nello slot AIF (Automation Interface) standard sulla parte anteriore dell'azionamento della serie 8200. Fornisce un'interfaccia CAN (Controller Area Network) standardizzata, con supporto per velocità di trasmissione elevate per una rapida parametrizzazione e il trasferimento dei dati di processo. In alcune configurazioni il modulo è progettato per supportare la sostituzione a caldo ("hot-swap"), consentendo sostituzioni diagnostiche rapide durante la manutenzione. Con un peso di soli 0,02 kg, non aggiunge alcun carico meccanico significativo all'azionamento, offrendo al contempo un'importante espansione funzionale. L'hardware è ottimizzato per la compatibilità elettromagnetica (EMC) industriale, garantendo che i segnali di comunicazione rimangano puliti e affidabili anche quando il modulo è installato vicino a cavi del motore ad alta potenza all'interno di un quadro elettrico.

Specifiche tecniche

Domande frequenti tecniche

Qual è la differenza tra "System-CAN" e il CANopen standard per questo modulo?

Il protocollo System-CAN utilizzato dall'E82ZAFC001 è ottimizzato per la comunicazione peer-to-peer ad alta velocità specificamente tra gli azionamenti Lenze. Consente una sincronizzazione più rapida dei setpoint di velocità e coppia in un sistema multiasse rispetto alle implementazioni CANopen standard, che comportano un overhead maggiore.

Posso utilizzare l'E82ZAFC001 per programmare l'azionamento tramite un PC?

Sì. Utilizzando un adattatore CAN-USB e il software Lenze Global Drive Control (GDC), questo modulo consente l'accesso completo ai parametri, il monitoraggio diagnostico e la configurazione del firmware tramite la rete CAN, spesso in modo più efficiente rispetto a una connessione seriale diretta.

Questo modulo richiede un'alimentazione esterna?

No. L'E82ZAFC001 assorbe l'alimentazione necessaria al funzionamento direttamente dallo slot AIF dell'inverter della serie 8200. Tuttavia, assicurarsi che l'assorbimento totale di corrente di tutti i moduli AIF collegati non superi la capacità dell'alimentazione interna a 24 V dell'inverter.

Guida all'ingegneria e all'installazione

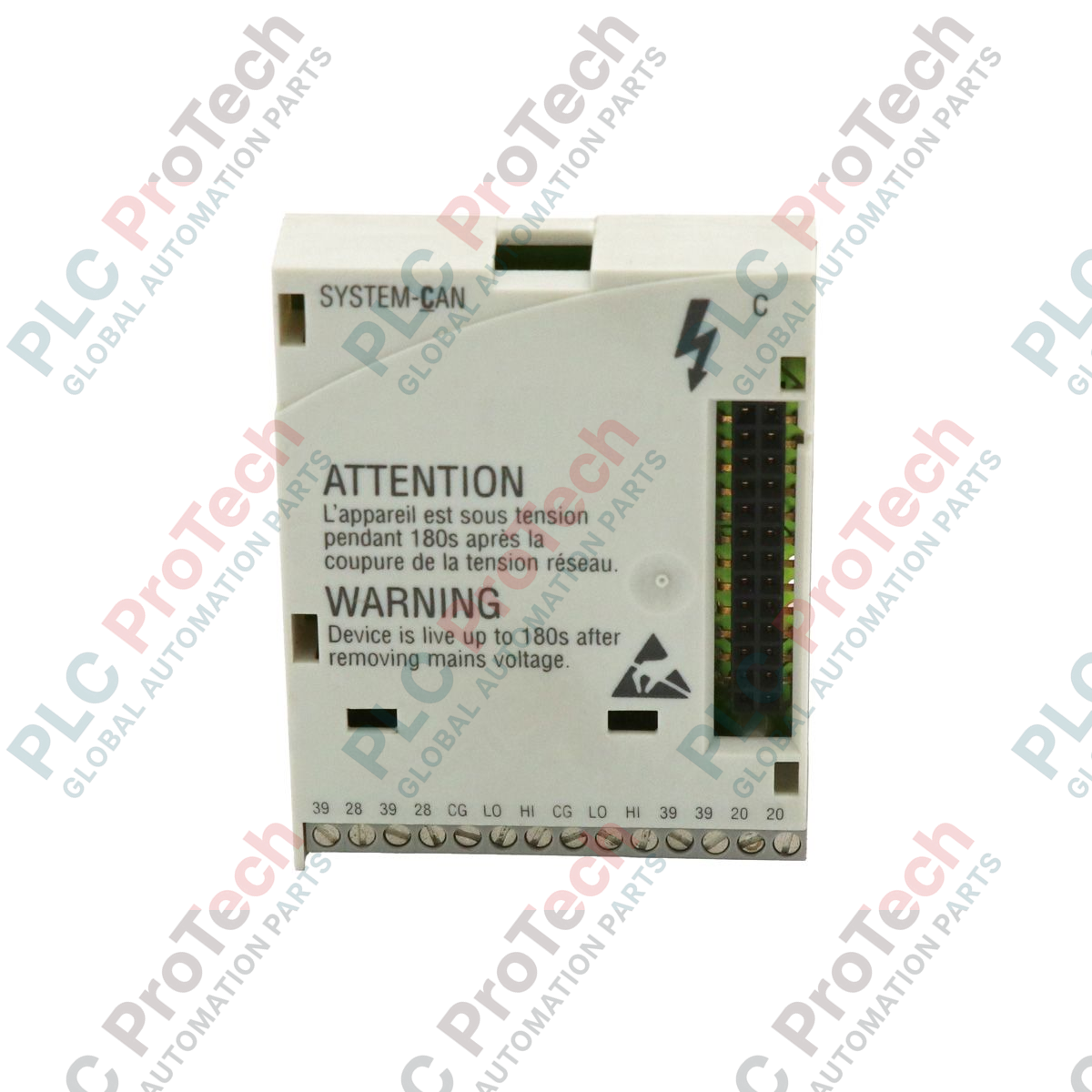

Per installare correttamente l' E82ZAFC001, spegnere l'inverter prima di inserire il modulo nello slot AIF, per garantire un corretto handshake elettrico. Durante il cablaggio della rete CAN, è obbligatorio utilizzare cavi a doppino intrecciato schermati, specificamente classificati per applicazioni CAN-bus. Per evitare riflessioni del segnale e corruzione dei dati, è necessario installare una resistenza di terminazione da 120 ohm all'inizio e alla fine fisici della rete CAN. Collegare la schermatura del cavo alla piastra EMC dell'inverter per proteggere dalle interferenze ad alta frequenza. Durante la messa in servizio, assegnare un "Node ID" univoco a ciascun azionamento della rete tramite il parametro C0350, per evitare conflitti di indirizzi sul bus. In caso di timeout di comunicazione, verificare che la velocità di trasmissione sia coerente su tutti i nodi e che la lunghezza del cavo non superi la distanza massima specificata per la velocità di trasmissione scelta.
