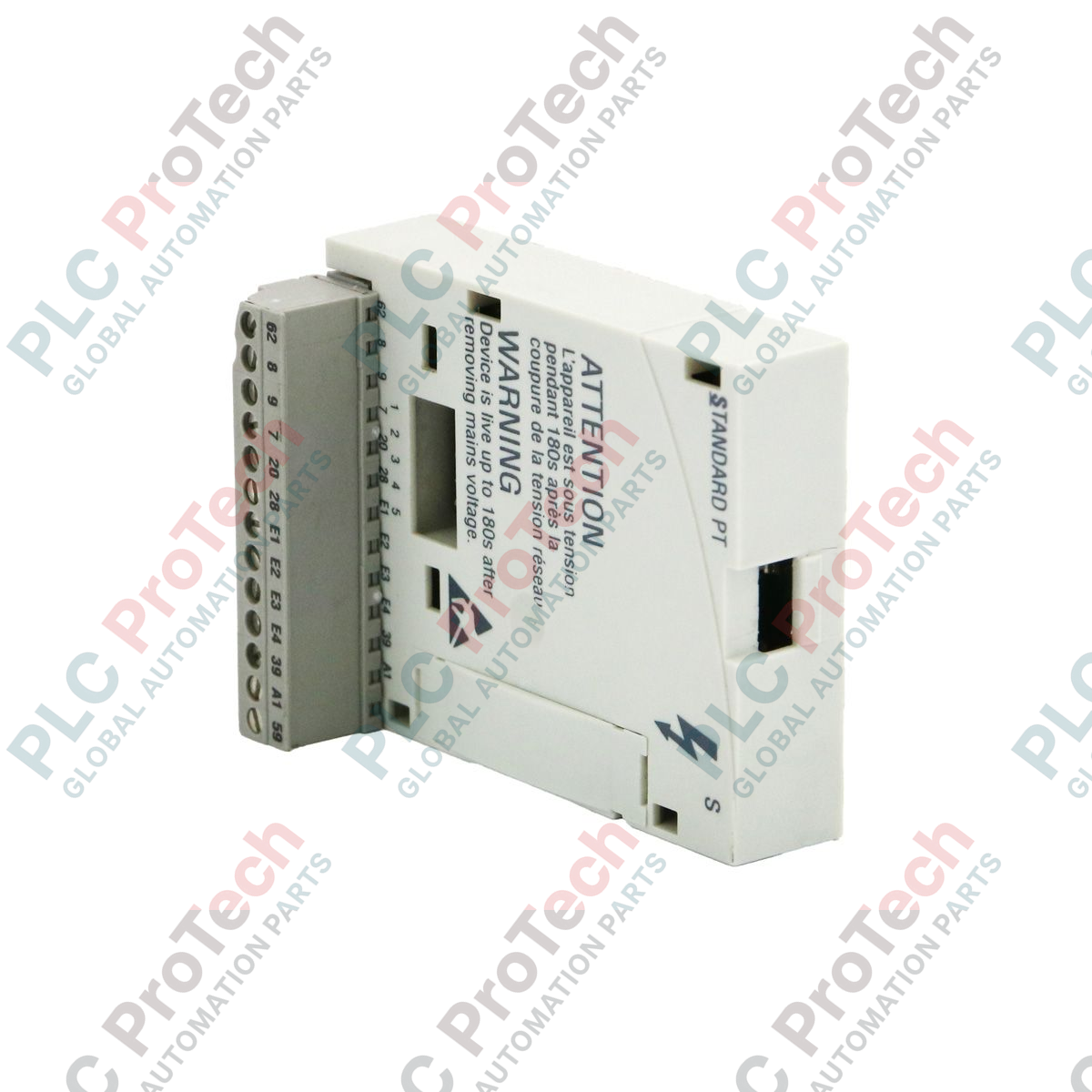

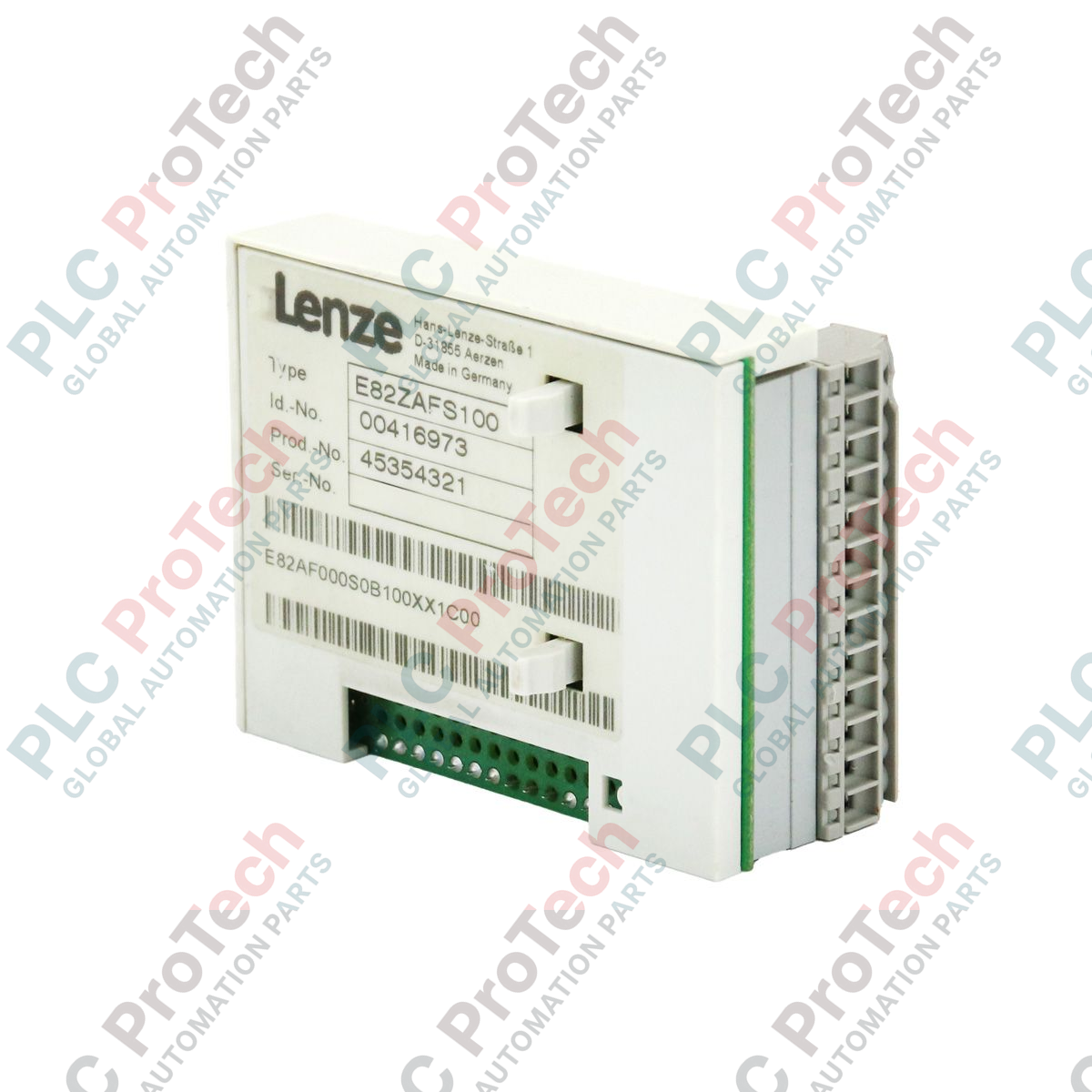

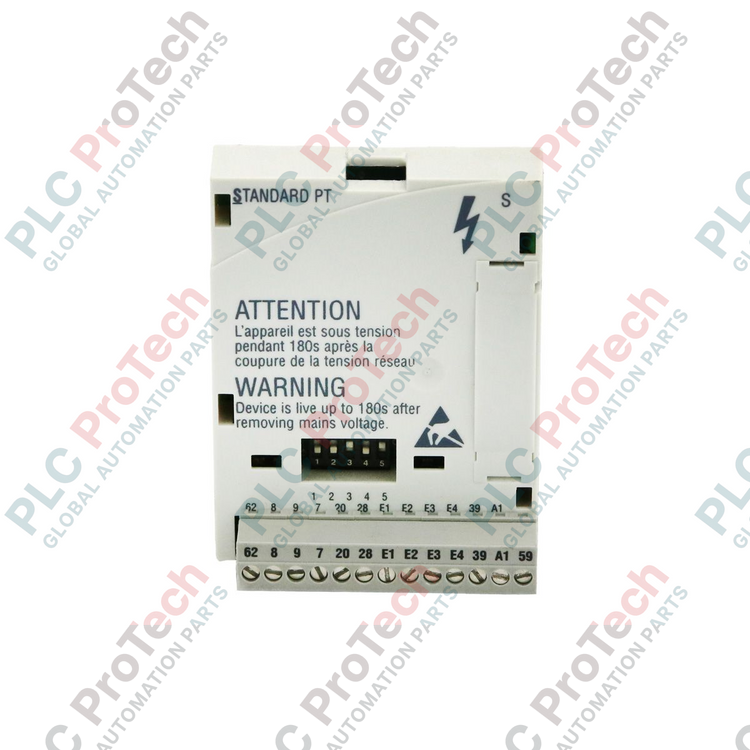

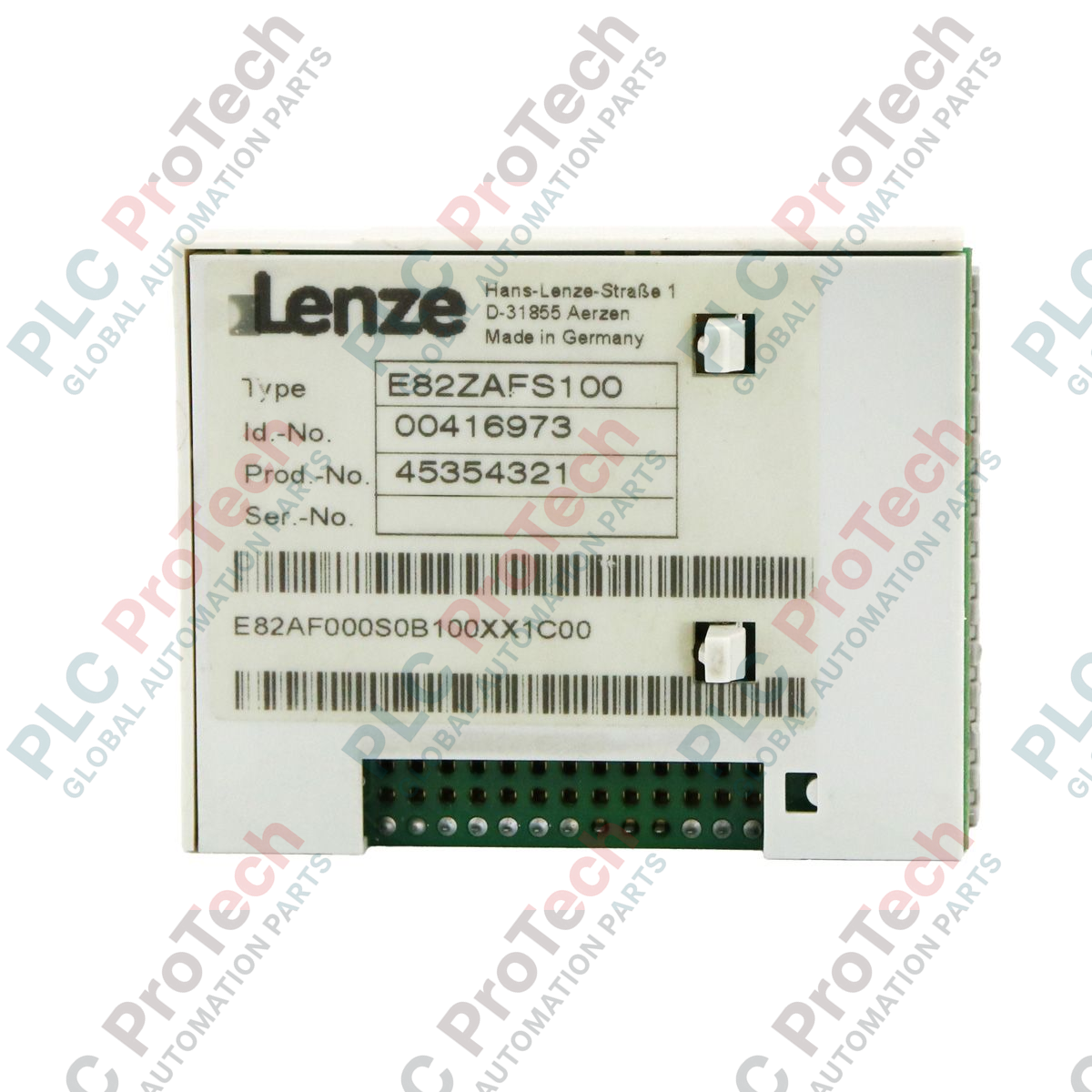

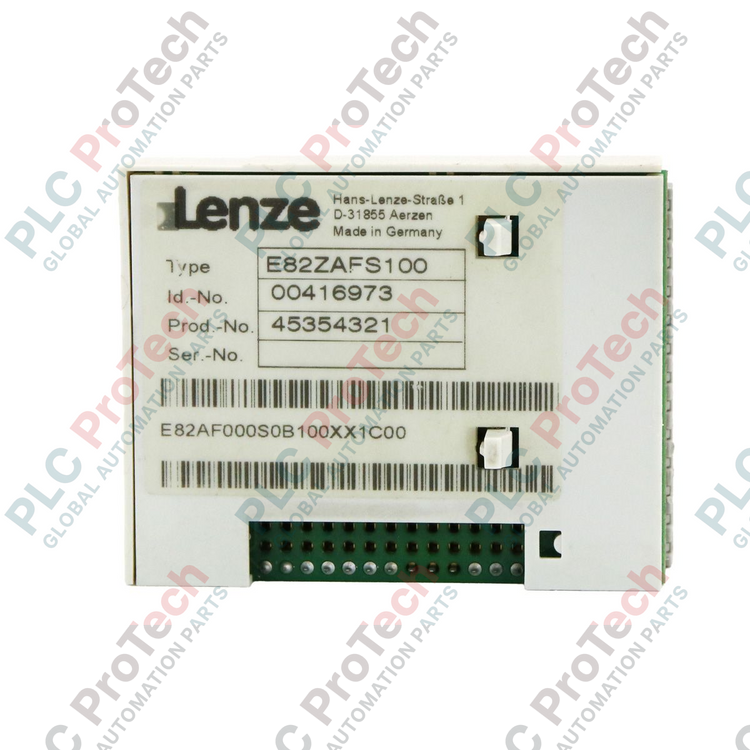

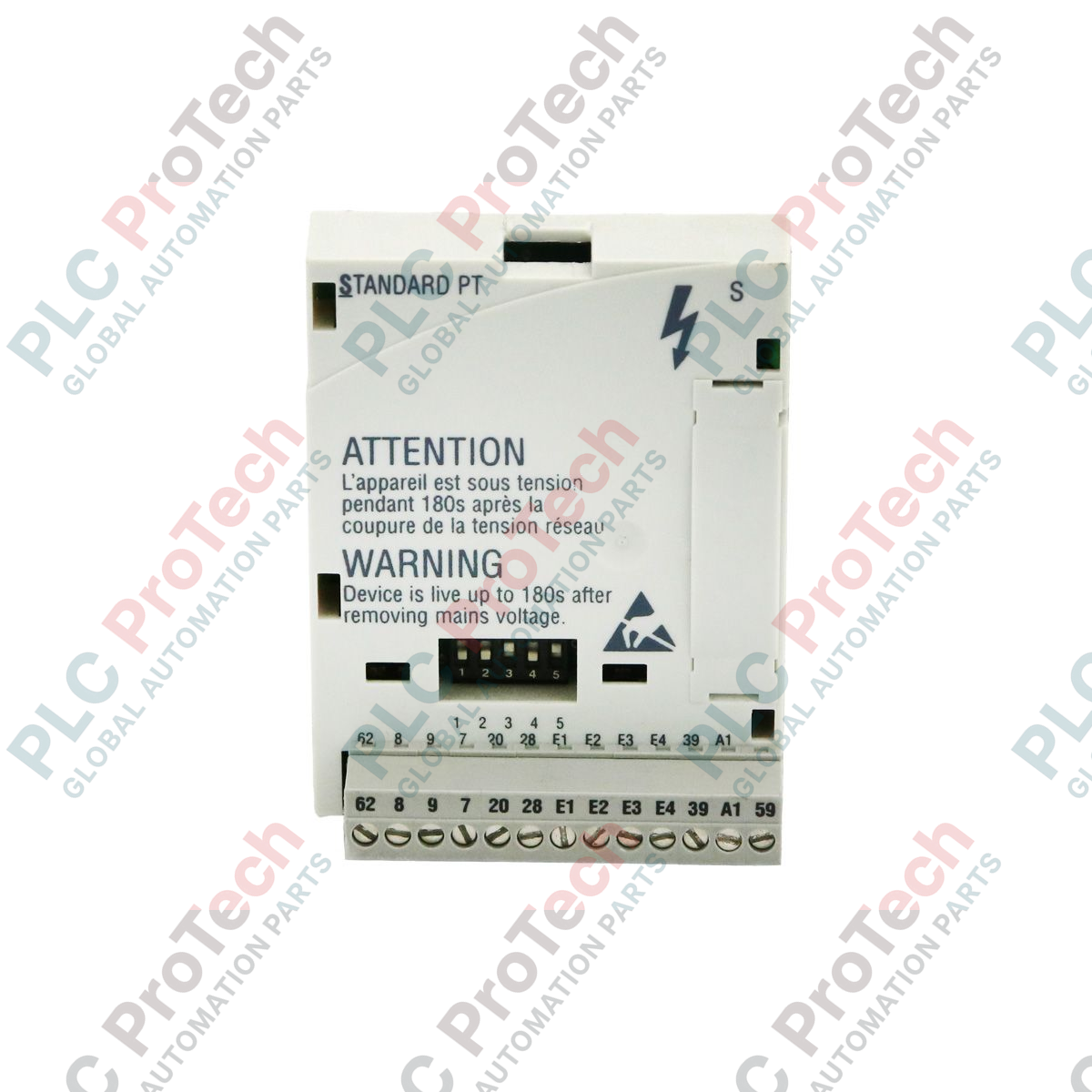

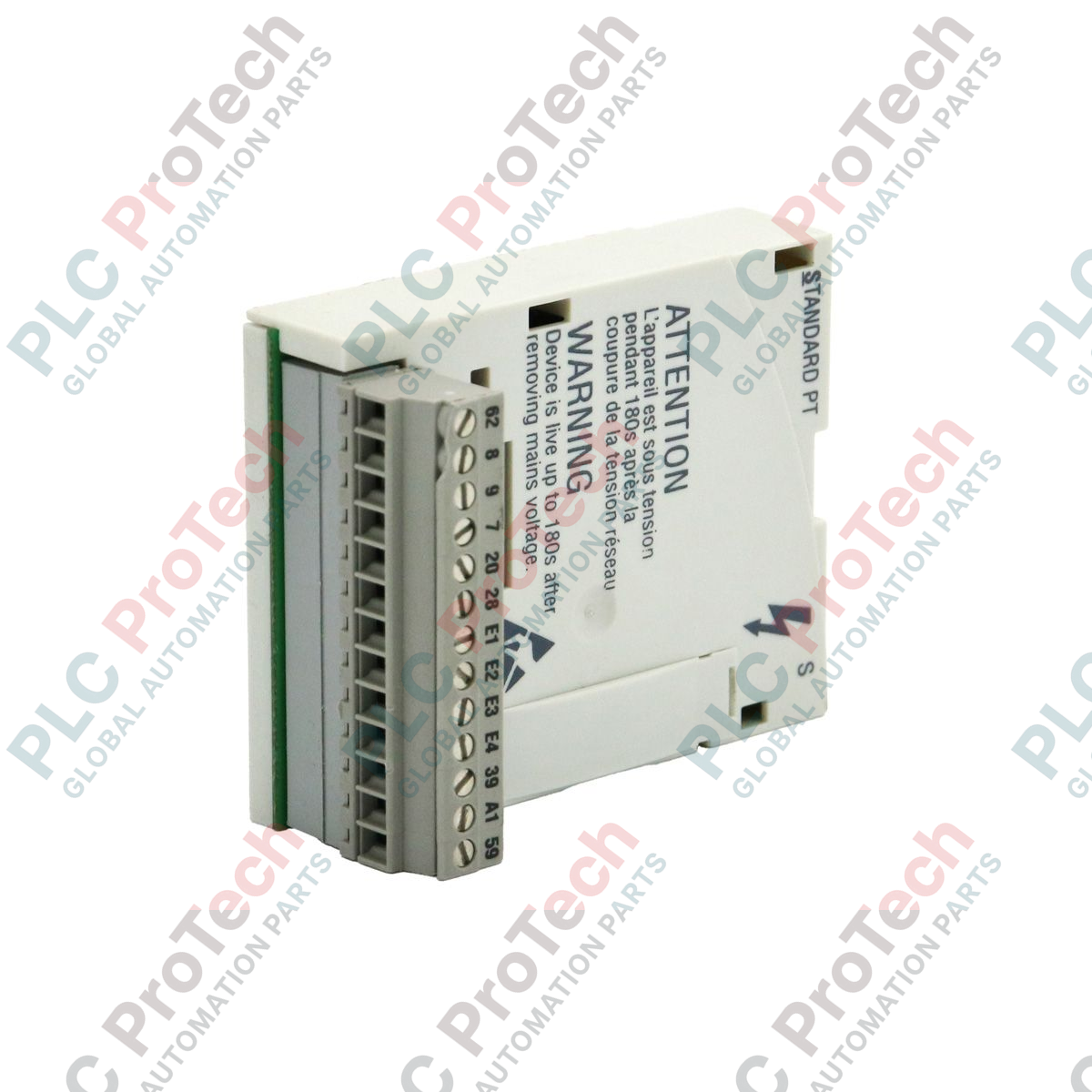

E82ZAFS100 Modulo funzionale I/O standard Lenze serie 8200

Panoramica del prodotto

 E82ZAFS100 (E82ZAFS100) è un modulo funzionale "PT standard" ad alta affidabilità, progettato specificamente per gli inverter di frequenza della serie Lenze 8200. Questo componente di interfaccia funge da ponte di controllo localizzato, consentendo all'inverter di elaborare segnali di controllo standard a 180 VAC all'interno di architetture di automazione decentralizzate. Prodotto con la precisione dell'ingegneria tedesca,  E82ZAFS100 consente l'integrazione senza soluzione di continuità della logica di controllo legacy e dell'interfacciamento di segnali ad alta tensione, senza la necessità di convertitori di segnale aggiuntivi o relè di interposizione. Sebbene classificato come prodotto "Phase-Out", rimane una necessità meccanica per gli impianti dei settori tessile, della stampa e dell'imballaggio che si affidano agli azionamenti della serie 8200. Il suo design compatto a innesto garantisce un'installazione rapida e un'eccellente testabilità, rendendolo un componente essenziale per mantenere la disponibilità del sistema e migliorare le capacità di elaborazione dei segnali dei centri di controllo motori esistenti.

Configurazione tecnica

 E82ZAFS100 è un'espansione hardware specializzata che si monta direttamente nello slot funzionale dell'inverter di frequenza della serie 8200. È configurato per gestire un ingresso "PT standard" a 180 VAC, fornendo un'interfaccia robusta per i circuiti di controllo ad alta tensione comuni negli impianti industriali meno recenti. Il modulo è progettato con un'architettura estremamente ribassata e pesa solo 0.02 kg, riducendo al minimo il carico sui pin del connettore interno dell'azionamento. I suoi circuiti sono ottimizzati per un'elevata immunità ai disturbi, garantendo che i segnali di controllo rimangano nitidi anche in ambienti con significative interferenze elettromagnetiche. Questo modulo funzionale agisce da interfaccia logica, traducendo i comandi esterni a 180 VAC in parametri eseguibili dall'azionamento, come sequenze di avvio/arresto, cambi di direzione o selezioni di velocità fisse, a seconda della parametrizzazione interna dell'inverter di base.

Specifiche tecniche

Domande frequenti tecniche

L'E82ZAFS100 può gestire segnali di controllo a 230 VAC?

No, questo modulo è specificamente dimensionato per la logica PT standard a 180 VAC. L'applicazione diretta di un segnale di rete standard a 230 VAC agli ingressi può superare i limiti termici degli optoaccoppiatori interni e causare danni permanenti. Verificare sempre la tensione del circuito di controllo prima dell'installazione.

Questo modulo è sostituibile a caldo mentre l'azionamento della serie 8200 è alimentato?

Si raccomanda vivamente di spegnere l'inverter di frequenza prima di inserire o rimuovere  E82ZAFS100. Inserire il modulo mentre l'azionamento è attivo può causare un errore di comunicazione interno o un codice di errore "CE1", che potrebbe richiedere un ripristino manuale dei parametri dell'azionamento.

Qual è la differenza principale tra un modulo funzionale "Standard" e uno "Application"?

Il modulo "Standard", come  E82ZAFS100, fornisce funzionalità I/O di base per il semplice controllo dell'azionamento. Al contrario, i moduli "Application" spesso includono comunicazioni tramite bus di campo, come CANopen o PROFIBUS, oppure capacità logiche avanzate per la sincronizzazione multiasse.

Guida all'ingegneria e all'installazione

Precauzioni elettrostatiche e manipolazione:

 E82ZAFS100 contiene componenti CMOS sensibili. I tecnici devono sempre collegarsi a terra o utilizzare una postazione di lavoro protetta dalle scariche elettrostatiche prima di rimuovere il modulo dalla confezione protettiva. Quando si inserisce il modulo nell'inverter della serie 8200, assicurarsi che sia correttamente allineato alle guide per evitare di piegare i delicati pin di interfaccia.

Cablaggio e integrità del segnale:

Per prevenire l'attivazione accidentale degli ingressi a 180 VAC, utilizzare cavi a coppia intrecciata per le linee di controllo. Sebbene i 180 VAC siano più resistenti ai disturbi rispetto alla logica a 24 VDC, devono comunque essere instradati separatamente dai cavi di uscita del motore a 400 V. Assicurarsi che tutte le viti dei morsetti siano serrate a 0.5 Nm per mantenere una connessione a bassa resistenza in ambienti soggetti a forti vibrazioni.

Supporto legacy e strategia di sostituzione:

Poiché si tratta di un componente in fase di dismissione, è altamente consigliabile mantenere almeno un  E82ZAFS100 nel proprio inventario di ricambi critici. Poiché questo modulo definisce l'interfaccia della logica di controllo dell'azionamento, un guasto di questo componente renderà l'intero inverter incapace di rispondere ai comandi esterni del PLC, causando l'arresto completo della macchina.
