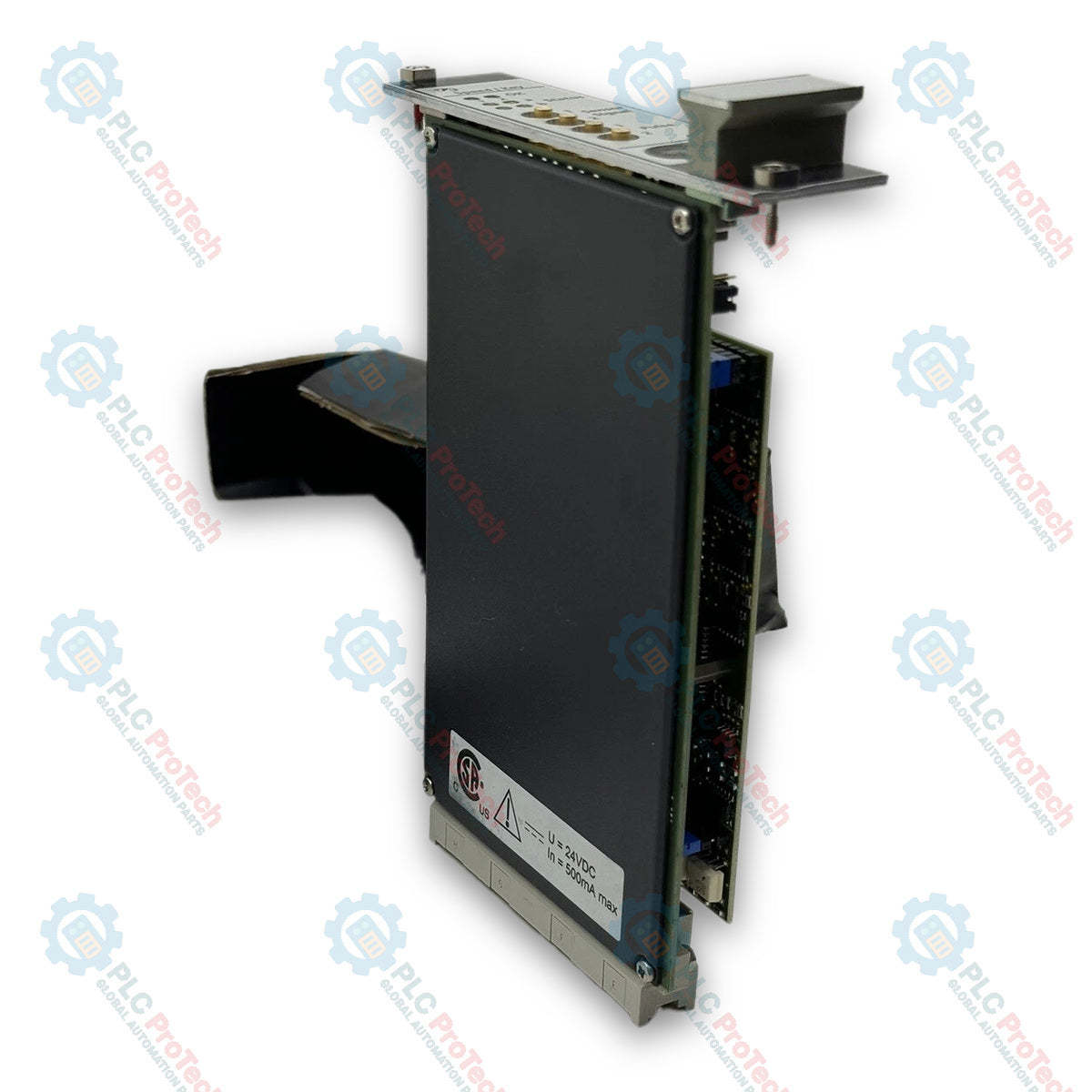

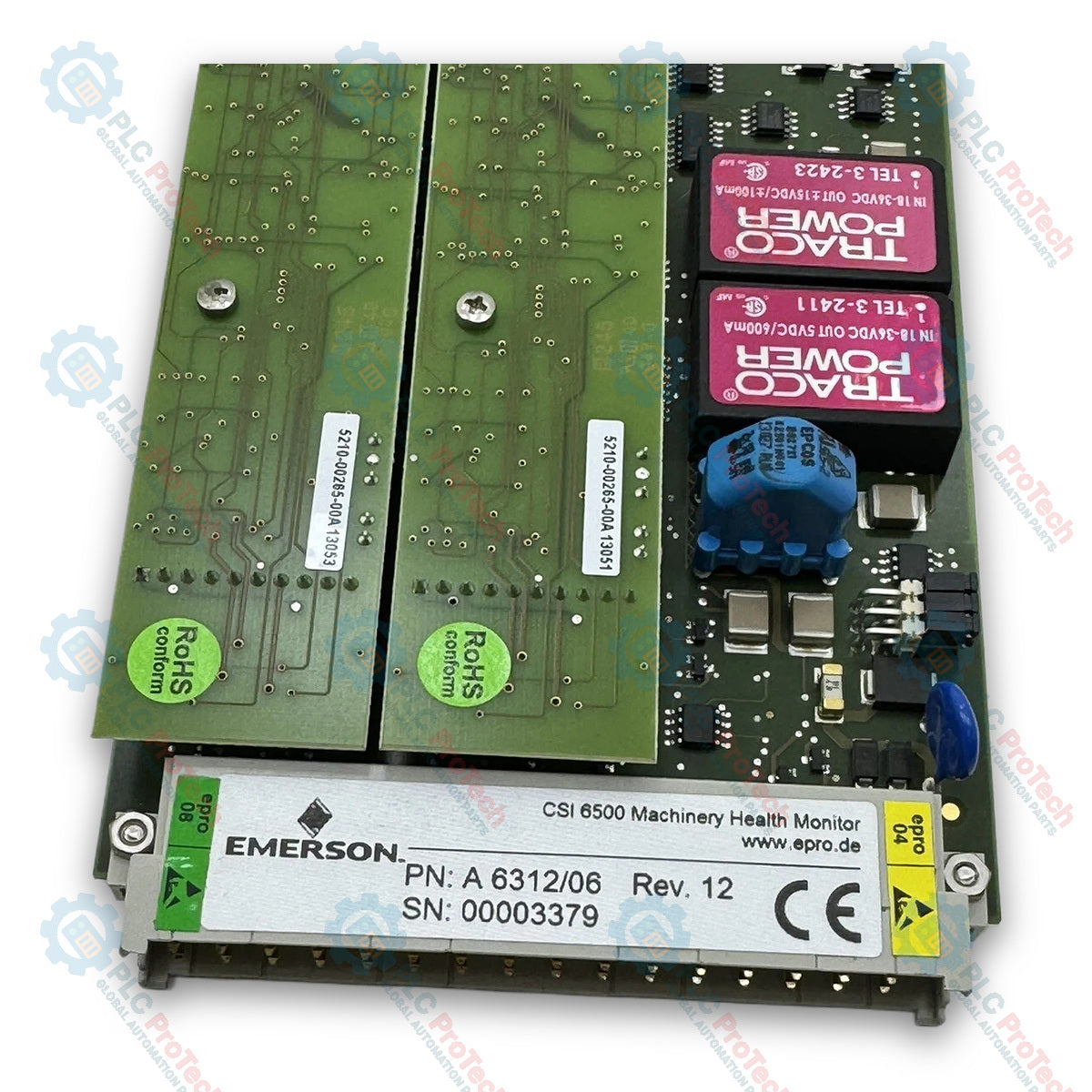

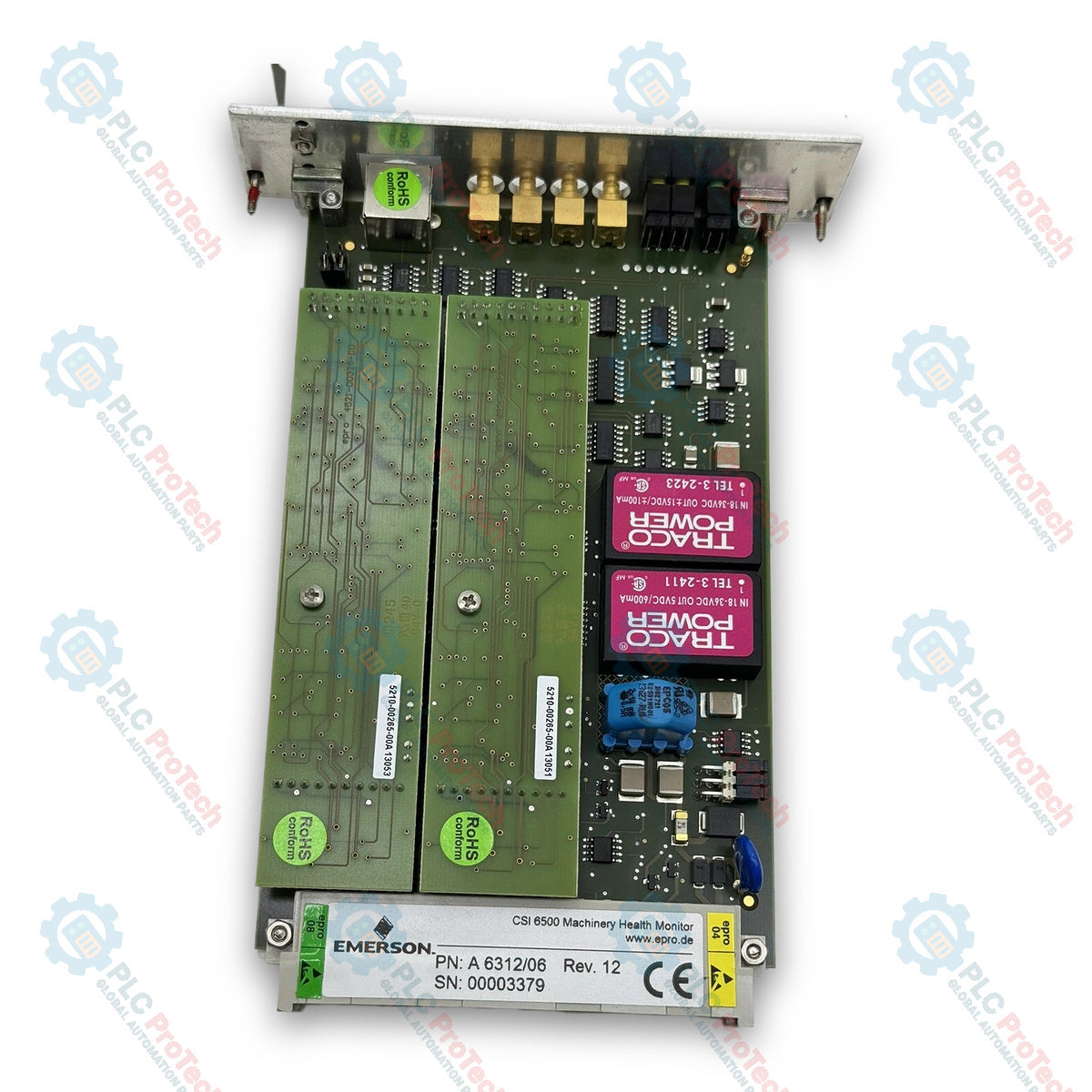

Monitor di velocità a doppio canale Emerson A6312/06 CSI 6500

SKU A6312/06

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Emerson
Product No.: A6312/06
Country of origin:United States
Product Type: Modulo tasti di velocità
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 450g
Dimensions: 30.1 mm x 128.4 mm x 160.0 mm (L x A x P)
Shipping port: Xiamen
Warranty: 12 months

Descrizione

L'Emerson A6312/06 è un monitor a doppio canale di velocità e impulsi di riferimento progettato per misurare e condizionare la velocità degli alberi, la direzione di rotazione, la differenza di velocità e i riferimenti di rotazione (impulsi di riferimento) nei macchinari rotanti. Costruito attorno a un microprocessore ad alte prestazioni, il modulo elabora i segnali ricevuti da due catene di misura a correnti parassite o da sensori a effetto Hall (come PR 9376). Si interfaccia tramite un connettore backplane DIN 41612 (design F 48 M) a 48 pin e include prese di segnale SMB sul pannello anteriore insieme a un connettore mini-DIN (TM 0508A/6) per la configurazione RS 232, oltre a un'interfaccia RS 485 sul bus posteriore per l'integrazione nel sistema. Il modulo funziona con due uscite di corrente indipendenti e galvanicamente isolate da 0...20 mA o 4...20 mA e con uscite funzionali di collettore/emettitore optoisolate, supportando configurazioni di monitoraggio delle macchine nell'architettura CSI 6500 / A6000.

Caratteristiche

Misurazioni a doppio canale di velocità, impulsi di riferimento, relazione di fase, direzione di rotazione e differenza di velocità
Ingressi di segnale disaccoppiati compatibili con sistemi a correnti parassite e sensori a effetto Hall
Uscite analogiche di corrente galvanicamente isolate e configurabili a 0...20 mA o 4...20 mA con risoluzione a 16 bit
Uscite funzionali di collettore/emettitore optoisolate per allarmi di soglia e stato di cancellazione del canale
Interfaccia di comunicazione bus RS 485 integrata con terminazione a ponticello selezionabile
Prese di segnale SMB sul pannello anteriore e porta di configurazione RS 232 Mini-DIN
Ingressi di alimentazione ridondanti a +24 V DC con separazione galvanica

Applicazioni

Monitoraggio della velocità dell'albero della turbina e degli impulsi di riferimento
Rilevamento della velocità e della direzione di rotazione dei compressori
Calcoli della differenza di velocità dell'albero di ventilatori industriali e riduttori

Specifiche tecniche

Parametro	Specifiche
Produttore	Emerson Process Management
Modello	A6312/06 (A 6312/06)
Intervallo nominale d'ingresso	0 ... 27.3 V DC
Intervallo limite d'ingresso	0 ... 30 V DC
Resistenza d'ingresso	> 100 kΩ
Uscite del segnale del sensore (SMB anteriore)	0 ... 4,1 V; segnale = 0,15 x segnale di ingresso del sensore
Precisione dell'uscita del sensore	±1 % del fondo scala
Intervallo di frequenza	0 ... 16 kHz (-3 dB) ±20 %
Uscite degli impulsi TTL	0 ... 5 V pp, 0 ... 20 kHz
Uscite degli impulsi a chiave	Max. +24 V su UC, +48 V DC sul collettore; corrente max. C-E: 100 mA
Durata dell'impulso	1 ms ±20 % (sincrona con il dente in modalità velocità)
Limite massimo di velocità	65535 giri/min con 18 denti (limitato dalla frequenza massima del segnale di 20 kHz)
Numero massimo di denti	255
Uscite in corrente (I1, I2)	0 ... 20 mA o 4 ... 20 mA (isolamento galvanico)
Risoluzione / precisione dell'uscita in corrente	16 bit / ±1 % del fondo scala
Carico dell'uscita in corrente	500 Ω
Livello del segnale degli ingressi binari	LOW: 0 ... +3 V, HIGH: +13 ... +48 V
Tempo di reazione dell'allarme	Media di 2 ms
Caratteristiche nominali dell'uscita funzione	C-E disattivato: max. 48 V; C-E in conduzione: max. 100 mA
Interfacce di comunicazione	RS 232 (Mini-DIN anteriore), RS 485 (pin bus posteriori d4, z4)
Ingressi della tensione di alimentazione	+24 V DC ridondante (intervallo 19 ... 31,2 V DC)
Potenza assorbita	Max. 6 W (max. 250 mA a 24 V)
Tensione di alimentazione del sensore	26,75 V DC ±2 %; corrente max. 35 mA
Temperatura di esercizio (nominale)	0 ... +45 gradi Celsius (requisito CSA)
Temperatura di esercizio (max.)	-10 ... +65 gradi Celsius
Temperatura di stoccaggio	-30 ... +85 gradi Celsius
Umidità relativa	≤ 95 % senza condensa
Classe di protezione dell'involucro	Grado di protezione dell'involucro IP 00, struttura aperta
Formato PCB	Formato Euro (100 mm x 160 mm)
Larghezza	6HP (circa 30 mm)
Tipo di connettore	DIN 41612, tipo F 48 M
Peso	Circa 320 g (senza imballaggio) / circa 450 g (con imballaggio standard)

Collegamenti/Interfacce

Piedino del connettore	Funzione
z2	UB+ (ingresso alimentazione ridondante +24 V)
b2	U- (alimentazione 0 V/comune)
d2	UN+ (ingresso alimentazione +24 V)
z4	B (linea bus RS 485)
b4	GND (BP, comune, RS 485)
d4	A (linea bus RS 485)
z6	Alimentazione1+ (alimentazione sensore canale 1)
b6	Alimentazione1- (alimentazione sensore canale 1)
d6	Alimentazione2+ (alimentazione sensore canale 2)
z8	AIN1- (canale di ingresso 1, SENS1-A-)
b8	Alimentazione2- (alimentazione sensore canale 2)
d8	AIN2- (canale di ingresso 2, SENS2-A-)
z10	AIN1+ (canale di ingresso 1, SENS1-B+)
b10	GND (comune)
d10	AIN2+ (canale di ingresso 2, SENS2-B+)
z12	Test1 (attivazione valore di test interno canale 1)
b12	GND
d12	PU1 (impulso pull-up 24 V 1)
z14	Impulso TTL1 (uscita impulso elaborata 1)
b14	Pulse1-E (impulso emettitore 1)
d14	Pulse1-C (impulso collettore 1)
z16	Pulse2-TTL (uscita impulso elaborato 2)
b16	Pulse2-E (impulso emettitore 2)
d16	Pulse2-C (impulso collettore 2)
z18	I1+ (uscita in corrente CH1)
b18	I1- (uscita in corrente CH1 comune)
d18	PU2 (impulso pull-up 24V 2)
z20	I2+ (uscita in corrente CH2)
b20	I2- (uscita in corrente CH2 comune)
d20	Azzeramento del valore di picco 1
z22	ES (ingresso di blocco esterno)
b22	GND
d22	Test2 (attivazione del valore di test interno del canale 2)
z24	SC-D (principio di funzionamento GW1 / inversione Out 2-1)
b24	GND
d24	SC-A (principio di funzionamento GW2 / inversione Out 1-1)
z26	CC1-C (collettore di canale libero 1)
b26	GW1-A-C (collettore di allerta 1 / collettore Out 1-2)
d26	GW1-D-C (collettore di pericolo 1 / collettore Out 1-1)
z28	CC1-E (emettitore di canale libero 1)
b28	GW1-A-E (emettitore di allerta 1 / emettitore Out 1-2)
d28	GW1-D-E (emettitore di pericolo 1 / emettitore Out 1-1)
z30	CC2-C (collettore di canale libero 2)
b30	GW2-A-C (collettore di allerta 2 / collettore Out 2-2)
d30	GW2-D-C (collettore di pericolo 2 / collettore Out 2-1)
z32	CC2-E (emettitore di canale libero 2)
b32	GW2-A-E (emettitore di allerta 2 / emettitore Out 2-2)
d32	GW2-D-E (emettitore di pericolo 2 / emettitore Out 2-1)

Linee guida per l'installazione

Montare il modulo in uno slot 3U predisposto di un rack da 19 pollici o di un contenitore compatibile Intermas dotato di un connettore DIN 41612 design F 48 M.
Verificare il cablaggio dello slot e l'assegnazione dei pin prima di inserire la scheda.
Inserire delicatamente la scheda nel connettore e serrare a mano le due viti di ancoraggio del pannello frontale.
Mantenere uno spazio minimo di ventilazione di 1 RU (1.75 pollici) in tutte le direzioni intorno al rack; utilizzare rack con ventole di raffreddamento se la temperatura ambiente dell'armadio supera i 45 Celsius.
Impostare i ponticelli della scheda controller interna (1-2, 3-4, 5-6) per abilitare la terminazione della linea bus RS 485 da 120 Ω e i riferimenti pull-up/pull-down sul primo e sull'ultimo dispositivo della rete.
Assicurarsi che all'interno dell'armadio sia accessibile un dispositivo di disconnessione dell'alimentazione del sistema installato permanentemente (interruttore o interruttore automatico) conforme alla norma IEC 60947-1/3.

Conformità e certificazioni

Certificato CSA (quando contrassegnato con l'etichetta CSA)
Norme EMC DIN EN 55011 / DIN EN 61326
IEC 61010-1 Categoria 2 Grado di inquinamento

FAQ

Quale connettore per lo slot del backplane è necessario per installare il modulo?

Il modulo richiede uno slot 3U in un rack da 19 pollici dotato di un connettore DIN 41612 design F 48 M a 48 pin.

Qual è la frequenza massima del segnale supportata dai canali di ingresso?

Gli ingressi supportano una frequenza massima del segnale di 20 kHz, consentendo misurazioni della velocità di rotazione fino a 65535 rpm.

Come viene terminato il bus di comunicazione RS 485 sulla scheda?

La terminazione del bus RS 485 viene attivata cortocircuitando i ponticelli 1-2, 3-4 e 5-6 sulla scheda del controller.

Quali sono le specifiche principali dell'ingresso di alimentazione per questa scheda?

La scheda accetta ingressi ridondanti a +24 V DC (intervallo da 19 a 31,2 V DC) con un consumo energetico massimo di 6 W.
