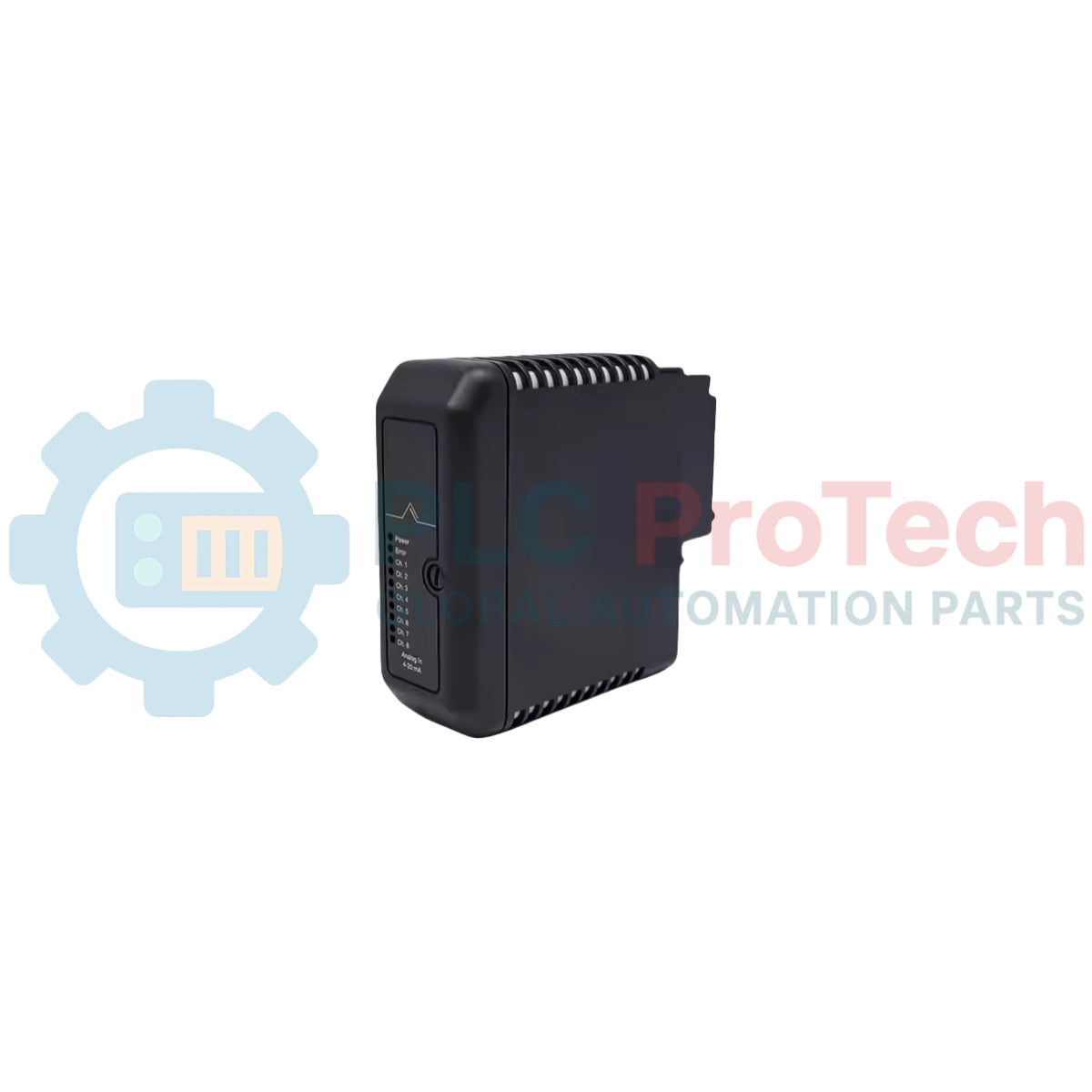

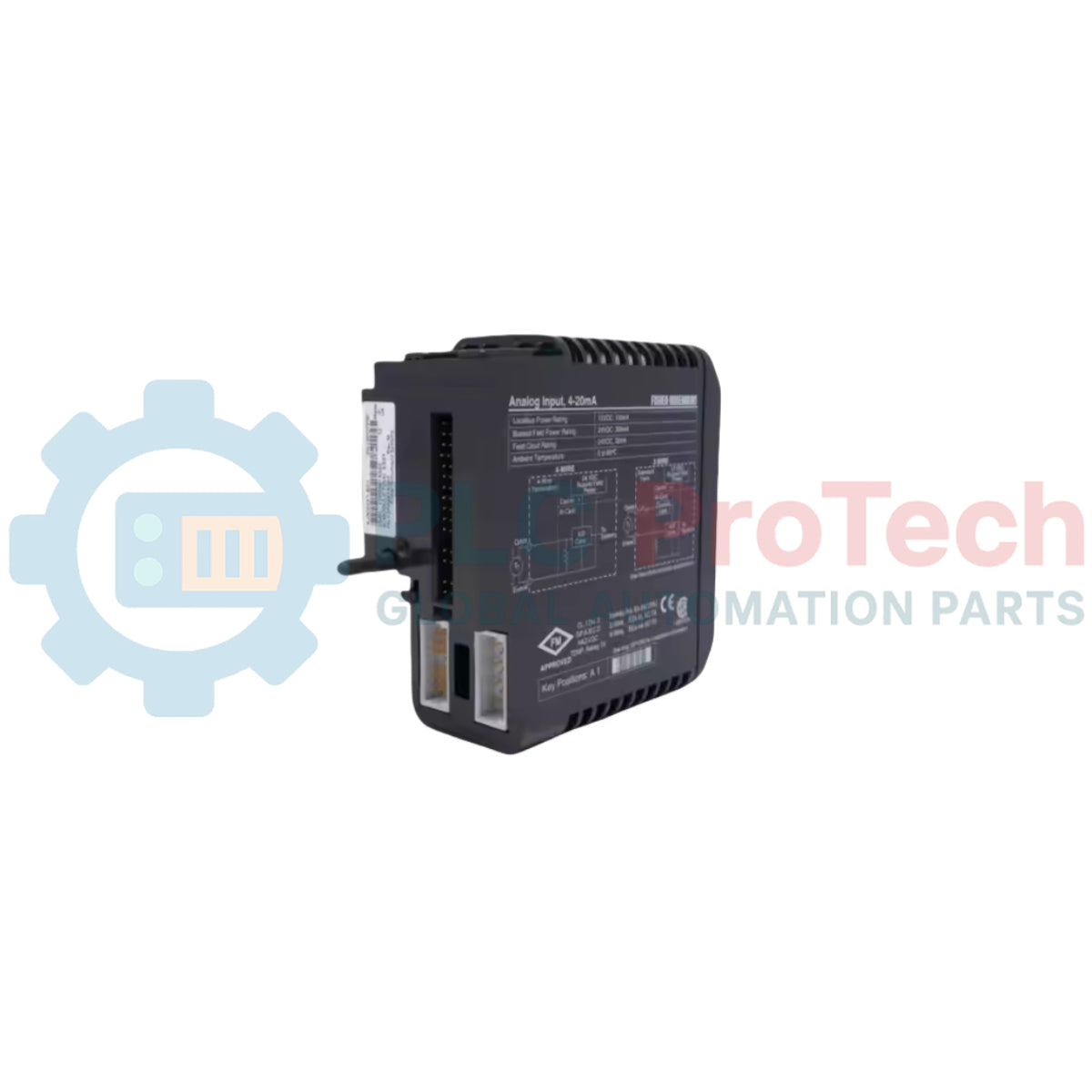

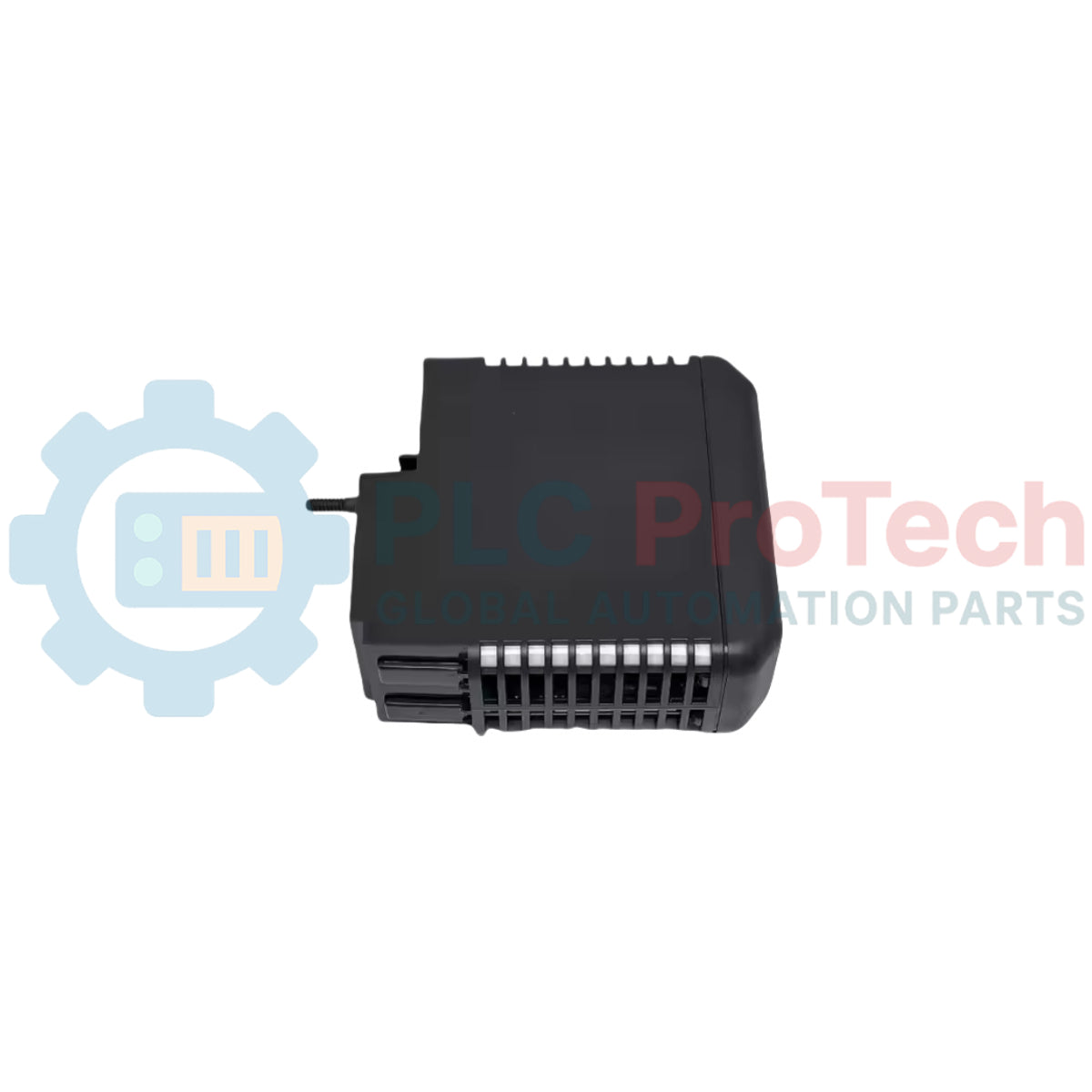

Emerson KJ3002X1-BC1 DeltaV Scheda AI a 2 fili, 8 canali, 4-20 mA

Descrizione

Emerson KJ3002X1-BC1 è una scheda di ingresso analogico a 2 fili con 8 canali, progettata per segnali da 4-20 mA. La KJ3002X1-BC1 converte i segnali di corrente continua da 4-20 mA raccolti da trasmettitori e sensori di campo in dati digitali da elaborare all'interno del sistema di controllo distribuito DeltaV. Funziona all'interno della struttura I/O tradizionale della serie M di DeltaV, collegando la strumentazione di campo tramite un'interfaccia con posizione della chiave del morsetto A1.

Caratteristiche

• Dispone di un design a 8 canali configurato per segnali di ingresso analogico a 2 fili da 4-20 mA.
• Integra un sistema di codifica rotativo per garantire il corretto allineamento meccanico con i morsetti.
• Supporta la rimozione e l'inserimento con il sistema alimentato, in condizioni di loop specificate.
• Elimina la necessità di manutenzione sul campo grazie a un design che non richiede calibrazione.

Applicazioni

• Elaborazione della strumentazione di campo nei sistemi di controllo distribuito (DCS).
• Monitoraggio continuo dei processi industriali mediante loop di corrente da 4-20 mA.
• Ambienti di automazione dei processi in atmosfere pericolose.

Specifiche tecniche

Linee guida per l'installazione

• Rimozione dell'alimentazione di campo: l'alimentazione di campo fornita al dispositivo, tramite il morsetto di campo o come alimentazione di campo condivisa attraverso il carrier, deve essere rimossa prima di rimuovere o collegare la scheda.
• Condizioni di inserimento a caldo: l'unità può essere rimossa o inserita mentre il sistema è alimentato, a condizione che venga rimossa una sola unità alla volta e che sia utilizzata con un alimentatore di sistema doppio CC/CC KJ1501X1-BC1 funzionante con alimentazione in ingresso a 24 VDC o 12 VDC. L'induttanza del cablaggio del circuito primario per l'alimentazione in ingresso deve essere inferiore a 23 uH oppure l'alimentazione deve essere fornita tramite un alimentatore certificato con una tensione a circuito aperto Ui di 12.6 VDC e Lo inferiore a 23 uH.
• Sistema di codifica: verificare che il sistema di codifica rotativo sul morsetto sia impostato sulla posizione A1 per garantire la compatibilità prima di inserire la scheda.
• Fusibile del morsetto: non rimuovere il fusibile del morsetto con l'alimentazione di campo attiva per i circuiti non scintillanti.
• Manutenzione: l'unità non contiene parti riparabili dall'utente e non deve essere smontata.

Conformità e certificazioni

• ATEX: II 3 G, EEx nL IIC T4 (Nemko n. 02ATEX431U)
• Approvazioni CSA / di sicurezza: LR87534 APPROVATO, Classe I Divisione 2 Gruppi A, B, C, D, classe di temperatura T4
