KJ3222X1-BA1 VE4033S2B1 Emerson DeltaV sistema ridondante AI a 8 canali con HART

Panoramica del prodotto

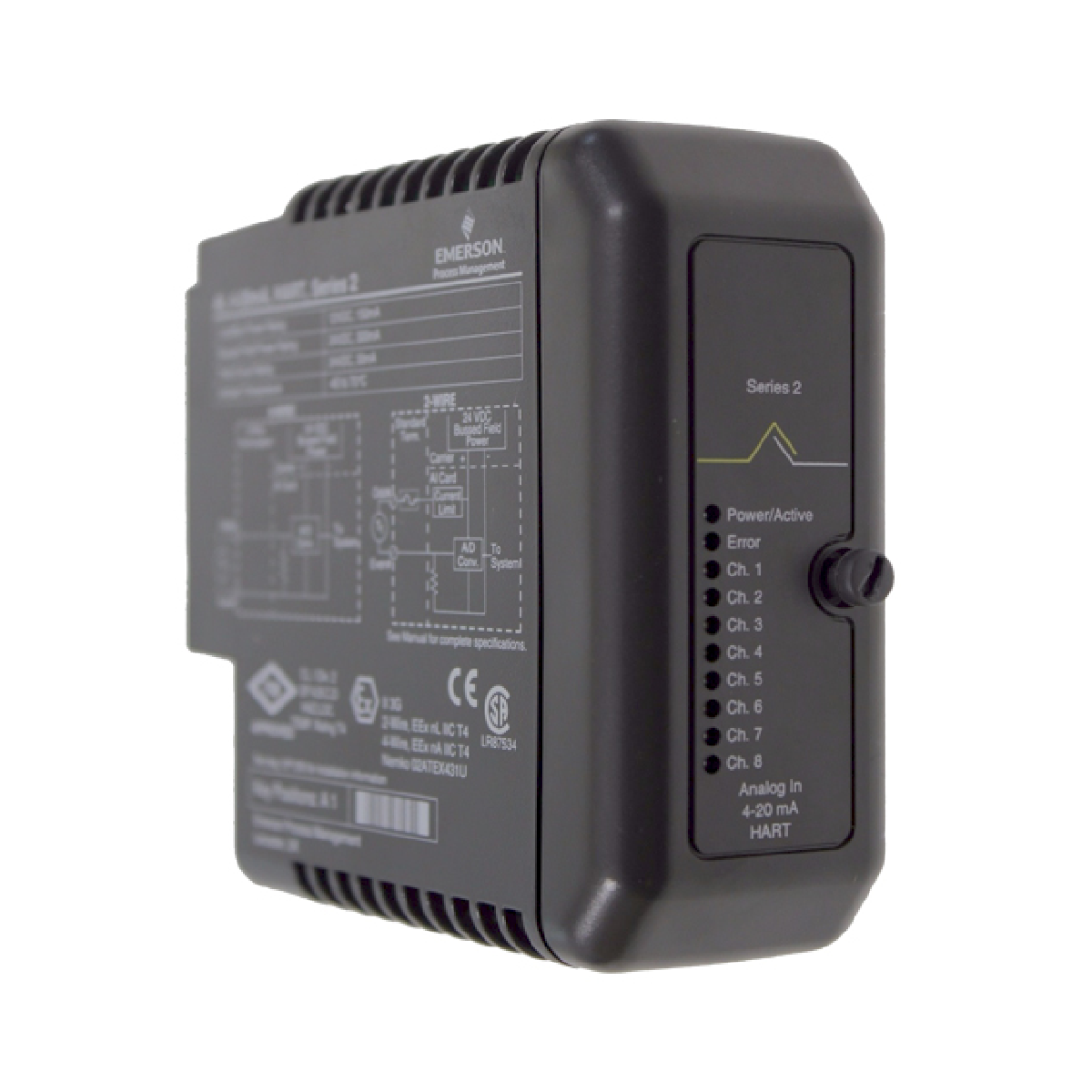

Il KJ3222X1-BA1 (KJ3222X1BA1) e il VE4033S2B1 (VE4033S2B1) costituiscono una soluzione di ingresso analogico ad alta disponibilità per il sistema di automazione digitale DeltaV Series 2. Questo assieme a 8 canali, compatibile con HART da 4-20 mA, è progettato per processi industriali mission-critical in cui l'integrità del segnale e la continuità operativa sono imprescindibili, ad esempio nella lavorazione degli idrocarburi, nella produzione chimica specializzata e nei settori dell'energia elettrica e dei servizi pubblici. Abbinando la scheda I/O ridondante al blocco di terminazione dedicato VE4033S2B1 , il sistema offre un'interfaccia robusta per gli strumenti di campo "smart". Questa configurazione consente l'acquisizione simultanea delle variabili primarie di processo e dei dati diagnostici HART essenziali, permettendo agli operatori dell'impianto di eseguire la manutenzione predittiva e la configurazione remota dei dispositivi senza interrompere i circuiti di controllo attivi.

Configurazione tecnica (approfondimento)

L'architettura ridondante di questo sistema Series 2 è progettata per eliminare i singoli punti di guasto nel sottosistema I/O.

• Meccanismo di ridondanza: Il blocco di terminazione VE4033S2B1 è codificato e cablato specificamente per supportare due schede KJ3222X1-BA1 in una coppia ridondante. In questa modalità "Attiva/Standby", la scheda standby monitora continuamente lo stato della scheda attiva e del circuito di campo, eseguendo una commutazione senza interruzioni entro pochi millisecondi se viene rilevato un guasto hardware.

• Pass-through digitale HART: Ognuno degli 8 canali dispone di un modem HART interno indipendente. Ciò consente al sistema DeltaV di trasmettere in modo trasparente i segnali digitali dai trasmettitori di campo al software Asset Management Solutions (AMS), facilitando l'analisi della firma delle valvole e la configurazione del campo di misura dei trasmettitori.

• Condizionamento del segnale: La scheda utilizza un isolamento galvanico avanzato e filtri per proteggere il bus locale interno dalle interferenze elettromagnetiche (EMI) indotte dal campo e dai picchi di tensione transitori.

• Design a energia limitata: L'assieme è certificato per l'uso in aree pericolose Zona 2 e Classe 1, Divisione 2, offrendo funzioni di sicurezza con limitazione della corrente per i nodi a energia limitata.

Specifiche tecniche

Domande frequenti tecniche

D1: Qual è la funzione principale del VE4033S2B1 in questo set ridondante?

R1: Il VE4033S2B1 è l'interfaccia hardware specializzata che collega fisicamente il cablaggio di campo a entrambe le schede I/O ridondanti. Garantisce che il segnale proveniente da un singolo dispositivo di campo venga condiviso correttamente tra i moduli attivo e standby, senza disadattamenti di impedenza.

D2: È possibile sostituire il KJ3222X1-BA1 mentre il processo è in funzione?

R2: Sebbene il sistema supporti la ridondanza, l'alimentazione di campo dello specifico blocco di terminazione deve essere disinserita prima di scollegare il dispositivo. In una configurazione ridondante, la scheda standby mantiene il controllo, ma è necessario attenersi rigorosamente alle procedure di rimozione per aree pericolose (documento Emerson 12P2046).

D3: Il sistema supporta trasmettitori a 2 e 4 fili?

R3: Questa configurazione è progettata principalmente per trasmettitori a 2 fili, per i quali la scheda fornisce l'alimentazione di campo a 24 V CC distribuita sul bus. Per gli strumenti a 4 fili, assicurarsi che l'alimentazione esterna sia correttamente riferita al comune del blocco di terminazione.

Guida all'ingegneria e all'installazione

• Allineamento della codifica rotativa: Prima di inserire le schede, verificare che le chiavi rotative sul blocco VE4033S2B1 siano impostate sulla posizione A1 . Questa funzione di sicurezza meccanica impedisce l'installazione di tipi di I/O incompatibili, che potrebbero causare danni al circuito di campo.

• Abbinamento ridondante: Per un set ridondante funzionale, due moduli KJ3222X1-BA1 devono essere installati sullo stesso blocco VE4033S2B1. Assicurarsi che entrambe le schede appartengano alla stessa serie e revisione per mantenere le funzionalità di commutazione senza interruzioni.

• Terminazione del cablaggio: Utilizzare un cavo da 1.5 mm2 (max) con capicorda a bussola per i morsetti a vite. Assicurarsi che le schermature dei cavi di campo siano correttamente messe a terra sulla barra di terra del carrier e non sul blocco di terminazione, per evitare anelli di terra.

Vantaggi ingegneristici

La combinazione di KJ3222X1-BA1 e VE4033S2B1 offre una resilienza superiore in ambienti corrosivi con classificazione G3. L'ampio intervallo di temperatura di esercizio (-40 a +70 deg C) consente l'installazione in quadri di campo non riscaldati, riducendo i costi infrastrutturali. Inoltre, l'integrazione HART Series 2 fornisce una base "a prova di futuro" per le iniziative IIoT, consentendo agli utenti di sbloccare i dati diagnostici inutilizzati degli asset di campo senza aggiungere hardware di multiplexing secondario. Il design ad alta densità e la resistenza agli urti di 11 ms (10 g) lo rendono ideale per armadi compatti situati vicino a macchinari rotanti pesanti.
