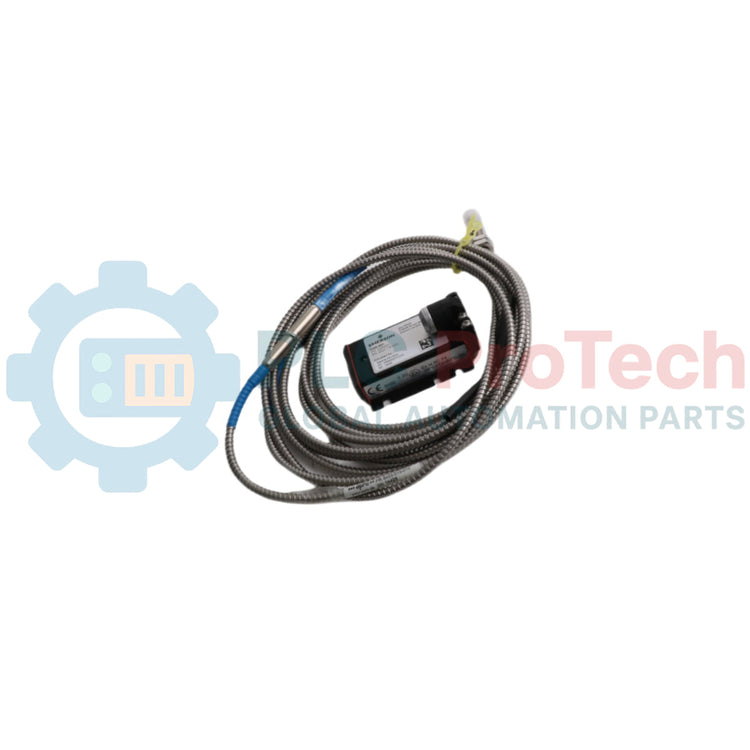

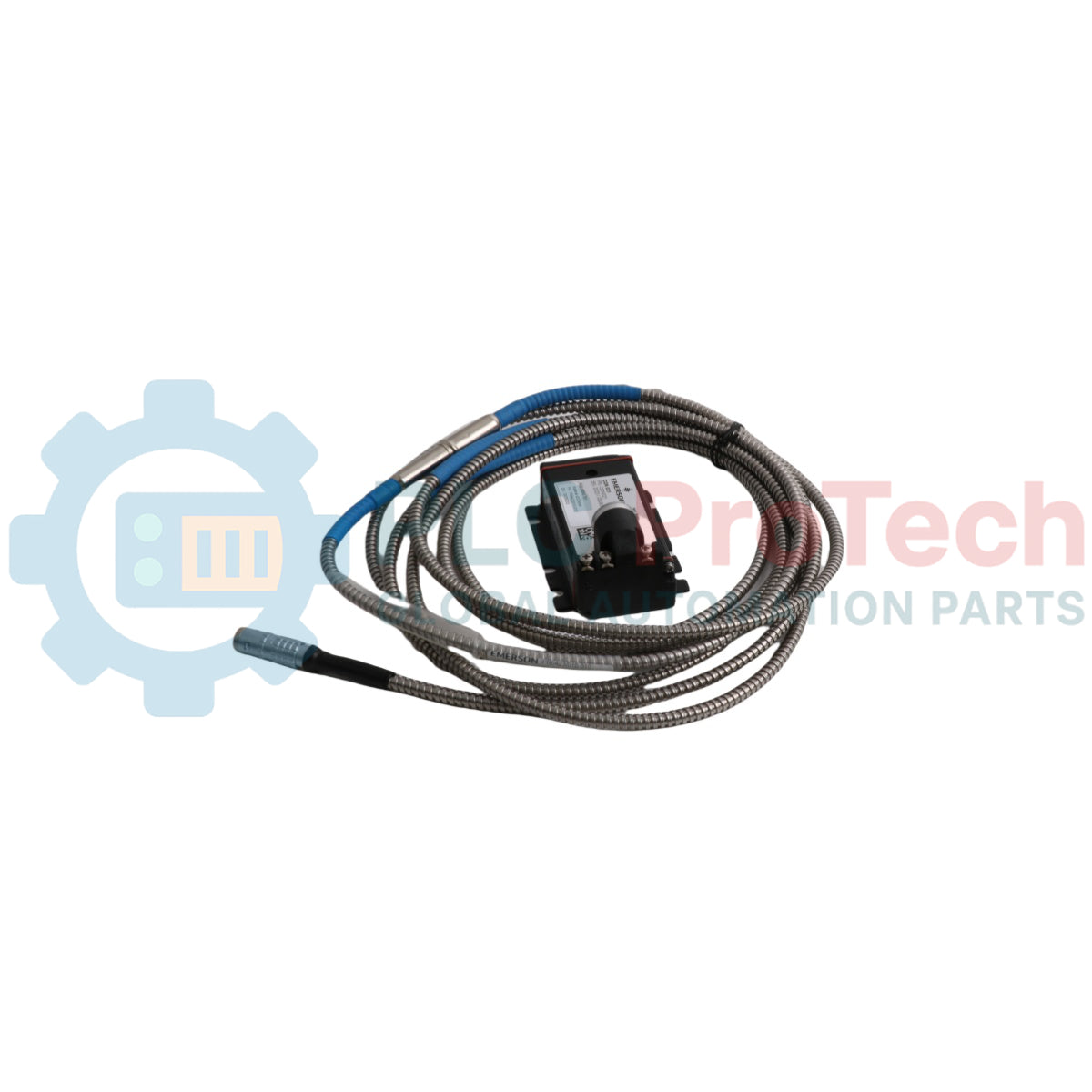

Sistema di sensori a correnti parassite Emerson PR6423/010-010 CON021

Q: Qual è il campo di misura lineare del sistema sensore?

Il sistema sensore offre un campo di misura lineare standard di 2,0 mm (80 mil) se abbinato alla configurazione standard del convertitore.

Q: Quali tipi di collegamenti elettrici vengono utilizzati sul modulo convertitore?

Il modulo convertitore utilizza un connettore Lemo autobloccante per il collegamento dell'ingresso del trasduttore e collegamenti con morsetti a vite per il cablaggio dell'alimentazione e dell'uscita.

Q: Quali sono i gradi di protezione ambientale dei componenti del sistema?

La testa della sonda del sensore a correnti parassite ha un grado di protezione IP66, mentre l'alloggiamento del convertitore di segnale è classificato IP20.

SKU R6423/010-010 CON021

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Emerson
Product No.: R6423/010-010 CON021
Country of origin:United States
Product Type: Sensore a correnti parassite
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 100g
Dimensions: 24,5 cm x 17 cm x 4 cm
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Il sistema con sensore e convertitore di segnale Emerson PR6423/010-010 e CON021 è progettato per applicazioni critiche nei turbomacchinari, tra cui turbine a vapore, a gas e idrauliche, compressori, riduttori, pompe e ventilatori. Il sensore a correnti parassite PR6423 rileva lo spostamento dinamico radiale e assiale, la posizione, l'eccentricità e la velocità dell'albero. Il convertitore di segnale per sensore CON021 elabora queste misurazioni di prossimità trasformandole in segnali di uscita stabili, adatti al monitoraggio dello stato delle macchine industriali.

Caratteristiche

Principio di misurazione senza contatto a correnti parassite per un monitoraggio preciso dello spostamento
Risposta ad alta frequenza adatta alla diagnostica dinamica delle macchine
Protezione del cavo corazzato per una maggiore resistenza meccanica negli ambienti industriali
Opzioni di montaggio flessibili con viti di installazione incluse
Collegamento del trasduttore tramite un'interfaccia con connettore autobloccante

Applicazioni

Monitoraggio dello spostamento dinamico radiale e assiale dell'albero
Misurazione della posizione e dell'eccentricità dell'albero
Monitoraggio della velocità e rilevamento degli impulsi di riferimento
Sistemi di protezione per turbomacchinari (turbine, compressori, ventilatori, pompe)

Informazioni per l'ordine

N. modello / Numero	Descrizione
PR6423/01	Cavo corazzato: Sì, filettatura dell'alloggiamento: M10x1, diametro della punta: 8 mm, X della filettatura dell'alloggiamento: 0 (25 mm), X della spina adattatrice: 0 (con), X della lunghezza del cavo: 1 (5,0 m), X dell'estremità del cavo: 0 (Lemo)
CON021	Convertitore di segnale per sensore, tipo di sensore: PR6423, intervallo di misurazione: 2,0 mm (intervallo standard), errore di linearità: <= 1,0%

Specifiche tecniche

Specifiche del convertitore di segnale CON021

Parametro	Specifiche
Produttore	Emerson
Intervallo di frequenza (-3 dB)	Da 0 a 20000 Hz
Tempo di salita	<15 us
Intervallo della temperatura di esercizio	Da -30 a 100 °C (da -22 a 212 Fahrenheit)
Urti e vibrazioni	5 g a 60 Hz a 25 °C (77 Fahrenheit)
Grado di protezione	IP20
Intervallo della tensione di alimentazione (configurazione -24 V)	Da -23 V a -32 V (intervallo di uscita: da -4 V a -20 V)
Intervallo della tensione di alimentazione (configurazione -2 V)	Da -21 V a -32 V (intervallo di uscita: da -2 V a -18 V)
Materiale dell'alloggiamento	LMgSi 0.5 F22
Peso	~120 grammi (4.24 oz)
Hardware di montaggio	4 viti M5x20

Specifiche del sensore a correnti parassite PR6423

Parametro	Specifiche
Diametro della punta	8mm
Filettature della custodia	M10x1
Cavo armato	Sì
Intervallo di misura lineare	2 mm (80 mils)
Distanza iniziale dall'aria	0.5 mm (20 mils)
Fattore di scala incrementale (ISF)	ISO: 8 V/mm (203.2 mV/mil) +/-5% @ 0 a 45 degC
Deviazione dalla retta di migliore adattamento (DSL)	+/-0.025 mm (+/-1 mil) @ 0 a 45 degC
Diametro minimo dell'albero	25 mm (0.79 inch)
Materiale del bersaglio	42CrMo4 (AISI/SAE 4140) standard
Grado di protezione	IP66 (IEC 60529)
Temperatura del sensore e del cavo da 1 m	-35 a +180 degC (-31 a 356 Fahrenheit)
Temperatura del cavo e del connettore	-35 a +150 degC (-31 a 302 Fahrenheit)
Materiale	Punta del sensore: PEEK, custodia: acciaio inossidabile, cavo: PTFE, connettore: ottone (nichelato)
Peso (sensore con cavo da 1 m)	Circa 100 grammi (3.53 oz)

Collegamenti/Interfacce

Connettore / morsetto	Funzione
Ingresso del trasduttore	Interfaccia con connettore Lemo autobloccante
Morsetti di alimentazione / uscita	Tipo con morsetti a vite (cavo max. 1.5mm2)

Linee guida per l'installazione

Assicurarsi che il raggio minimo di curvatura del cavo standard sia di almeno 25 mm e di almeno 35 mm per il cavo armato.
Mantenere il corretto allineamento della distanza della sonda utilizzando la specifica distanza iniziale dall'aria di 0.5 mm per gli intervalli di misura standard.
Montare il convertitore di segnale in un ambiente conforme al grado di protezione IP20, fissandolo saldamente con le viti M5x20 in dotazione.
Utilizzare una barriera di sicurezza o un dispositivo di limitazione della corrente quando si installa il sistema in ambienti pericolosi che richiedono la sicurezza intrinseca.

Conformità e certificazioni

CE: 2014/30/EU (EN 61326-1), 2014/34/EU, 2011/65/EU, DIN EN 50581
ATEX: EN 60079-0, EN 60079-11 (II 2 G Ex ia IIC T4 Gb @ -20 degC <= Ta <= 80 degC)
IEC-Ex: IEC 60079-0, IEC 60079-11, IEC 60079-26 (Ex ia IIC T4 Gb @ -20 degC <= Ta <= 80 degC)
CSA: Classe I Divisione 1, Gruppi A, B, C, D, T4 (-25 degC <= Ta <= 80 degC); Classe I Divisione 2, Gruppi A, B, C, D Ex nA II T3..T4
Norme: ANSI/UL 913-2004, ANSI/UL 1604-1995, UL 60079-15 2002, UL 61010-1

FAQ

Qual è il campo di misura lineare del sistema sensore?

Il sistema sensore offre un campo di misura lineare standard di 2,0 mm (80 mil) se abbinato alla configurazione standard del convertitore.

Quali tipi di collegamenti elettrici vengono utilizzati sul modulo convertitore?

Il modulo convertitore utilizza un connettore Lemo autobloccante per il collegamento dell'ingresso del trasduttore e collegamenti con morsetti a vite per il cablaggio dell'alimentazione e dell'uscita.

Quali sono i gradi di protezione ambientale dei componenti del sistema?

La testa della sonda del sensore a correnti parassite ha un grado di protezione IP66, mentre l'alloggiamento del convertitore di segnale è classificato IP20.
