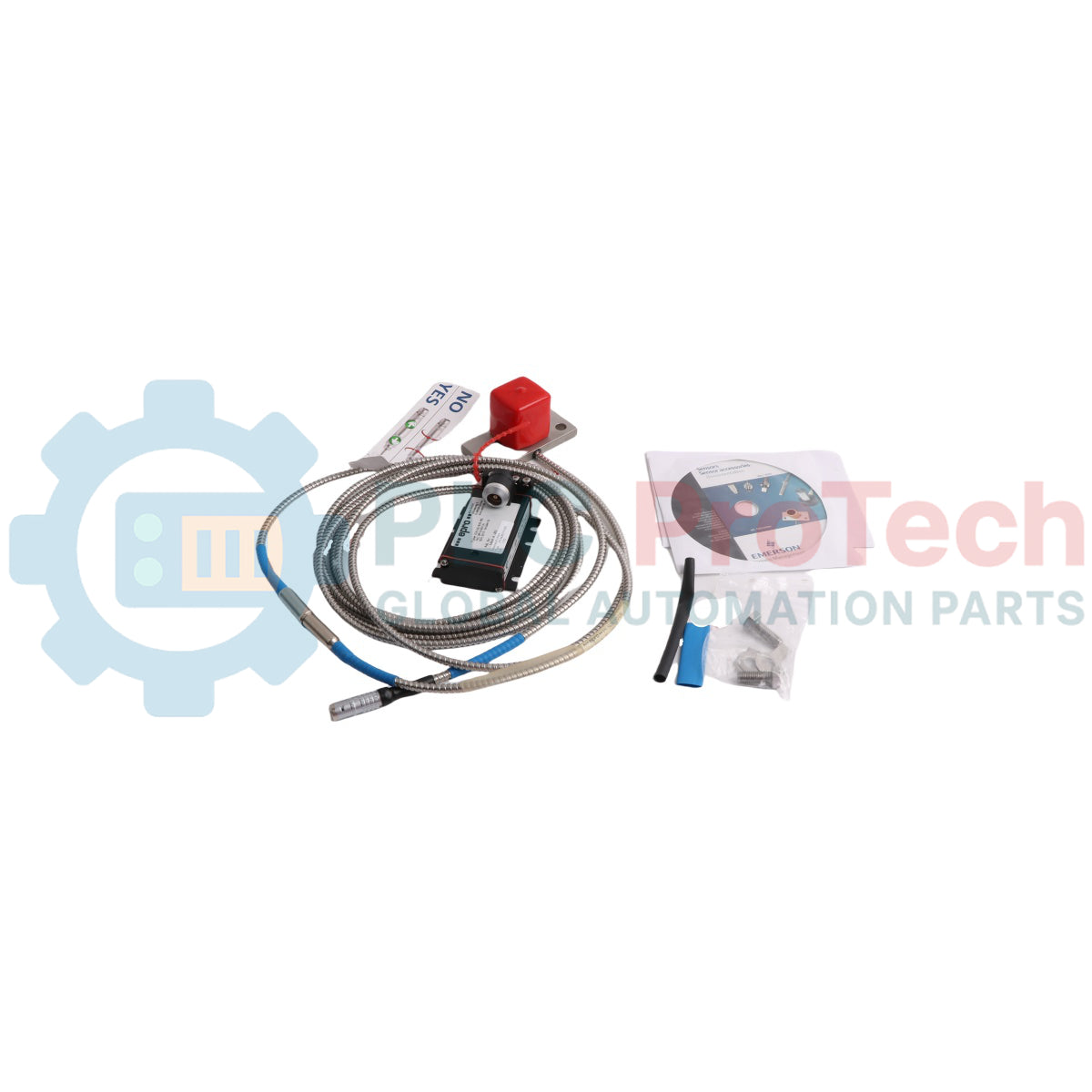

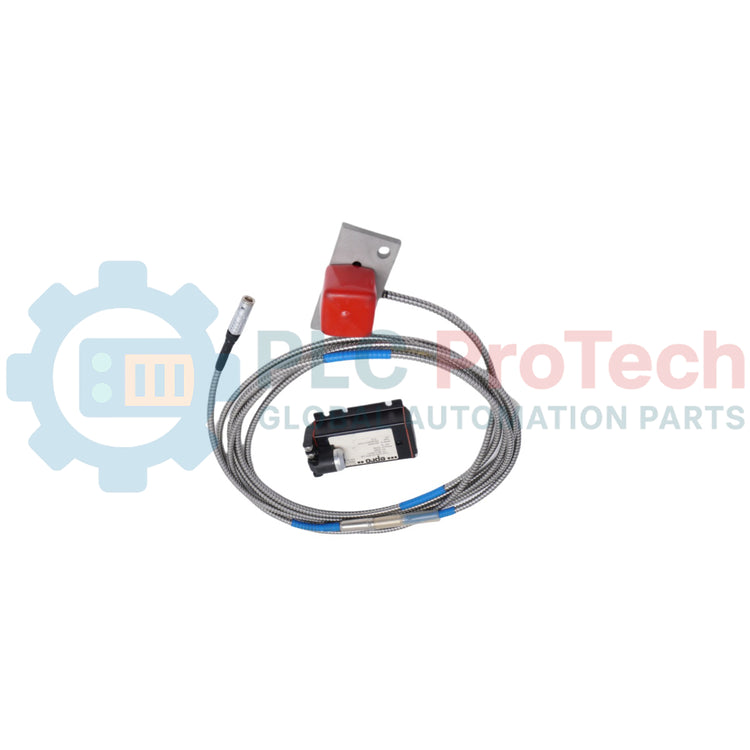

Sistema di sensore a correnti parassite Emerson PR6426/010-000 CON021/916-160

Descrizione

Il sensore senza contatto Emerson PR6426/010-000, abbinato al convertitore di segnale CON021/916-160, costituisce un sistema industriale di misurazione a correnti parassite ottimizzato per applicazioni critiche nelle turbomacchine, tra cui turbine a vapore, a gas e idrauliche, compressori, pompe e ventilatori. Il sensore a correnti parassite PR6426 rileva lo spostamento radiale e assiale dell'albero, la posizione, l'eccentricità e il movimento in condizioni operative gravose. Il convertitore CON021/916-160 abbinato elabora accuratamente questi parametri di prossimità trasformandoli in segnali elettrici affidabili, necessari per le piattaforme di protezione dei macchinari e di monitoraggio TSI.

Caratteristiche

• Tecnica di misurazione senza contatto a correnti parassite per il rilevamento preciso della posizione e della dinamica dell'albero
• Progettazione robusta, realizzata per resistere a condizioni industriali impegnative e difficili
• Gruppo della punta del sensore in grado di resistere a pressioni elevate fino a 6.500 hPa
• Traduzione stabile del segnale su un intervallo di spostamento esteso fino a 16,0 mm
• Layout con cavo non armato dotato di un'interfaccia con connettore a innesto autobloccante di alta qualità

Applicazioni

• Monitoraggio dello spostamento dinamico radiale e assiale dell'albero
• Rilevamento della posizione, del movimento e dell'eccentricità delle turbomacchine
• Anelli di protezione meccanica completi per turbine a gas/vapore ad alta velocità e compressori per impieghi gravosi

Informazioni per l'ordinazione

Specifiche tecniche

Specifiche del convertitore di segnale CON021/916-160

Specifiche del sensore a correnti parassite PR6426

Collegamenti/Interfacce

Linee guida per l'installazione

• Assicurarsi che il cavo del sensore non armato rispetti un raggio minimo di curvatura statica di 25 mm durante l'instradamento.
• Mantenere una zona di esclusione libera di almeno 80 mm di diametro, centrata attorno alla testa del sensore da 32 mm, per eliminare le interferenze dei metalli periferici.
• Regolare la posizione meccanica della sonda per trovare il centro nominale del traferro, pari a circa 5.5 mm, prima di fissarla definitivamente.
• Utilizzare barriere di sicurezza e percorsi di isolamento dei segnali appropriati quando si instradano i circuiti dei trasduttori attraverso zone esplosive o certificate come pericolose.

Conformità e certificazioni

• CE: 2014/30/EU (EN 61326-1), 2014/34/EU, 2011/65/EU, DIN EN 50581
• ATEX: EN 60079-0, EN 60079-11 (II 2 G Ex ia IIC T4 Gb, -20 degC <= Ta <= 80 degC)
• IEC-Ex: IEC 60079-0, IEC 60079-11, IEC 60079-26 (Ex ia IIC T4 Gb, -20 degC <= Ta <= 80 degC)
• CSA: CAN/CSA-C22.2 NO. 0-M91, NO. 157-92, NO. 213-M1987, CAN/CSA-E60079-15-02, NO. 25-1966, NO. 61010-1-04 (Classe I Divisione 1, Gruppi A, B, C, D, T4; Classe I Divisione 2, Gruppi A, B, C, D Ex nA II T3..T4)
• Norme: ANSI/UL Standard 913-2004, ANSI/UL Standard 1604-1995, UL 60079-15 2002, UL 61010-1
