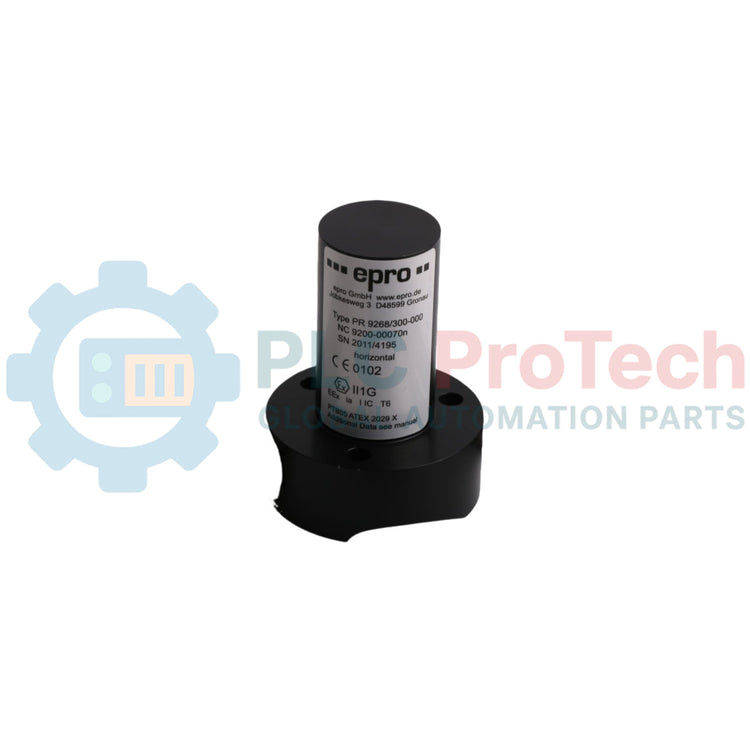

Emerson PR9268/300-000 Sensore elettrodinamico di velocità

SKU PR9268/300-000

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Emerson

  • Product No.: PR9268/300-000

  • Country of origin:United States

  • Product Type: Sensore di velocità elettrodinamico

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 1200g

  • Dimensions: 110 mm x 82 mm x 62 mm (A x L x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il trasduttore di vibrazioni assolute Emerson PR9268/300-000 funziona secondo il principio di misurazione sismico a bassa taratura, fornendo misurazioni precise delle vibrazioni assolute per i sistemi di protezione dei macchinari. Progettato principalmente per applicazioni di misurazione orizzontale, il sensore elettrodinamico utilizza una bobina di misurazione sospesa su molle a membrana come massa sismica. Quando viene utilizzata al di sopra della frequenza di risonanza naturale, la bobina sismica rimane ferma e genera un segnale di tensione direttamente proporzionale alla velocità di vibrazione attraverso il movimento relativo tra la bobina ferma e l'alloggiamento mobile del trasduttore. Alloggiato in materiali durevoli con protezione antispruzzo, questo dispositivo consente il monitoraggio continuo dello stato degli asset e la protezione dei macchinari in applicazioni di monitoraggio industriale in ambienti ostili. È pienamente compatibile con sistemi e schede professionali per il monitoraggio e la protezione dello stato dei macchinari, come il monitor delle vibrazioni dei cuscinetti A6120 e i moduli di monitoraggio per rack del sistema A6500-xR.

Caratteristiche

  • Progettato per sistemi affidabili di protezione dei macchinari e per il monitoraggio continuo delle vibrazioni
  • Sensore elettrodinamico meccanico massa-molla, basato su un principio sismico a bassa taratura
  • Configurato per l'orientamento di misurazione orizzontale, con una tolleranza della temperatura di esercizio fino a 100 °C

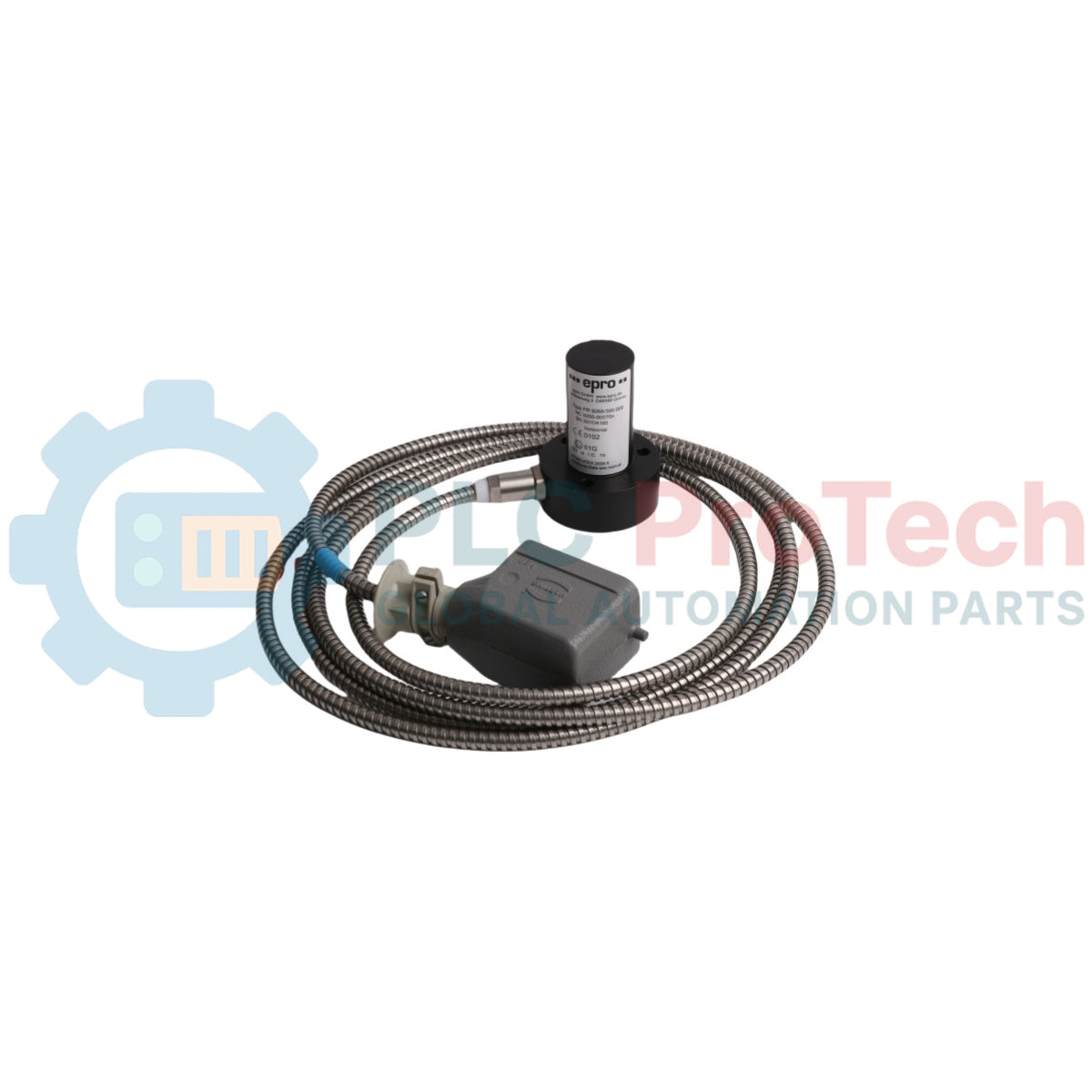

  • Disponibile con protezione aggiuntiva del cavo tramite una struttura integrata con cavo corazzato

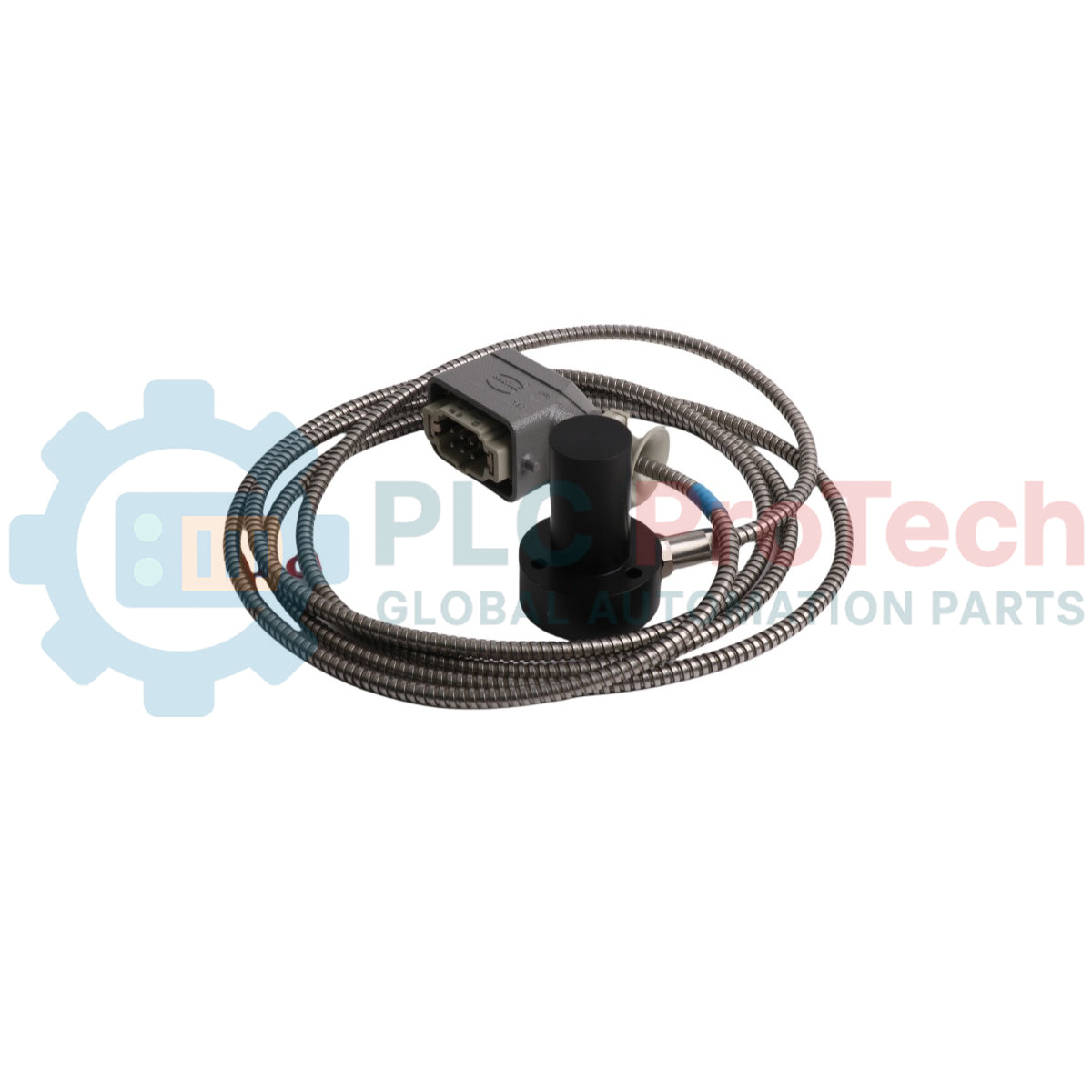

  • Opzioni di integrazione flessibili, con o senza interfaccia per connettore industriale Harting

Applicazioni

  • Sistemi di protezione per macchinari industriali
  • Strutture per il monitoraggio delle vibrazioni dei cuscinetti
  • Impianti di generazione elettrica e protezione di apparecchiature rotanti pesanti
  • Ambienti industriali ostili che richiedono il monitoraggio continuo dello stato degli asset

Specifiche tecniche

Parametro Valore
Produttore Emerson
Principio di misurazione Principio di misurazione a bassa taratura per vibrazioni assolute (elettrodinamico)
Direzione di misurazione Orizzontale
Sensibilità (± 5%) a 80 Hz / 20 °C / 100 kOhm: 28,5 mV/mm/s (723,9 mV/in/s)
Intervallo di misurazione ± 1.500 µm (59,055 µin)
Ampiezza di vibrazione (montaggio nominale) 3000 µm picco-picco
Fermi di fine corsa 4000 µm picco-picco
Intervallo di frequenza (± 3 dB) da 4 a 1.000 Hz (da 240 a 60.000 cpm)
Frequenza naturale 4,5 Hz ± 0,75 Hz (a 20 °C e con carico di 100 kOhm)
Sensibilità trasversale 0,27 a 110 Hz (montaggio orizzontale)
Fattore di smorzamento 0,56 a 20 °C (carico 100 kOhm), 0,42 a 100 °C (carico 100 kOhm)
Errore di linearità della sensibilità < 2%
Accelerazione consentita (misurazione) 10 g picco-picco continuo, 20 g picco-picco di breve durata
Accelerazione consentita (trasversale) 2 g picco-picco
Circuito di misurazione della resistenza 1875 Ohm ± 10% (carico resistivo)
Resistenza di isolamento > 1 MOhm (tensione di prova 500 V CA)
Induttanza < 90 mH
Capacità rispetto all'alloggiamento < 1,2 nF (cavo incluso, senza guaina corrugata)
Corrente massima di sollevamento consigliata 1,8 mA (deviazione massima di 30 gradi)
Intervallo di temperatura operativa -20 a 100 gradi C (-4 a 180 FX)
Temperatura di stoccaggio/trasporto -40 a +100 gradi C (senza guarnizione), -40 a +70 gradi C (con guarnizione)
Umidità Da 0 al 100% senza condensa (nell'alloggiamento e nella spina)
Classe di protezione IP 55
Materiale dell'alloggiamento Al Mg Si Pb F28
Cavo di collegamento 3 x 0,5 mm2 schermato, rivestimento in PTFE
Raggio minimo di curvatura 35 mm (per cavo e tubo di protezione)
Peso netto del sensore Circa 260 g (solo trasduttore)

Linee guida per l'installazione

  • Precauzioni per la manipolazione: Non esporre il trasduttore a forti urti meccanici e non lasciarlo cadere. Gli impatti violenti possono causare danni interni critici, compromettendo o causando la perdita totale della sensibilità.
  • Superficie di montaggio: Montare saldamente il trasduttore su una superficie piana e pulita utilizzando tre fori passanti per viti M6 oppure tre filettature cieche per viti M4 (profondità massima della filettatura: 10 mm). Serrare saldamente gli elementi di montaggio per garantire una trasmissione delle vibrazioni e una misurazione accurate.
  • Limiti dell'angolo di montaggio: Il trasduttore è ottimizzato per una direzione di misurazione nominale orizzontale (posizione a 90 gradi). Senza una corrente di sollevamento o abbassamento, la deviazione angolare massima consentita dalla posizione nominale è di ±10 gradi.
  • Correnti di sollevamento/abbassamento: Quando è montato con una deviazione angolare compresa tra ±60 gradi e ±80 gradi, è necessario abilitare una corrente di sollevamento tramite il software di configurazione del sistema (massimo 1,8 mA con una deviazione di 60 gradi) per posizionare correttamente la massa sismica al centro del suo intervallo operativo. Se la deviazione è compresa tra ±100 gradi e ±120 gradi, è necessario utilizzare una corrispondente corrente di abbassamento.
  • Instradamento del cavo: Installare il cavo di collegamento del sensore senza sottoporlo a torsioni o allungamenti strutturali. Proteggere il cavo dai rischi ambientali esterni. Se si utilizza un modello con tubo di protezione corazzato in acciaio inossidabile, fissare il tubo con una fascetta collocata il più vicino possibile al corpo del trasduttore.
  • Messa a terra e schermatura: Il tubo di protezione metallico delle versioni con cavo armato è completamente isolato dalla schermatura del cavo e dall'alloggiamento del trasduttore. Assicurarsi che l'installazione del sistema sia conforme alle normative EMC vigenti.

Conformità e certificazioni

  • Certificazione ATEX: II 1G Ex ia IIC T6... T4 Ga (numero di certificato: BVS 22 ATEX E 007 X)
  • Certificazione IECEx: Ex ia IIC T6... T4 Ga (numero di certificato: IECEx BVS 22.0009X)
  • Certificazione UKCA: Conformità alle normative designate per la protezione dalle atmosfere esplosive
  • Marcatura CE: Conforme agli standard europei sulla compatibilità elettromagnetica (2014/30/UE), alla direttiva ATEX (2014/34/UE) e alla direttiva RoHS (2011/65/UE).

FAQ

Qual è l'orientamento di misurazione principale per questo dispositivo?

Il dispositivo è specificato e configurato per applicazioni di misurazione delle vibrazioni assolute in orizzontale.

Qual è la massima deviazione angolare consentita senza utilizzare correnti di sollevamento o abbassamento?

Senza fornire una corrente di sollevamento o abbassamento, la massima deviazione angolare ammissibile dalla posizione orizzontale nominale è di +/-10 gradi.

Qual è il valore della resistenza di isolamento per il circuito del trasduttore?

La resistenza di isolamento deve essere superiore a 1 MOhm quando misurata con una tensione di prova di 500 V CA.

Qual è il grado di protezione ambientale dell'alloggiamento del sensore?

L'alloggiamento del sensore ha un grado di protezione ambientale IP 55.
