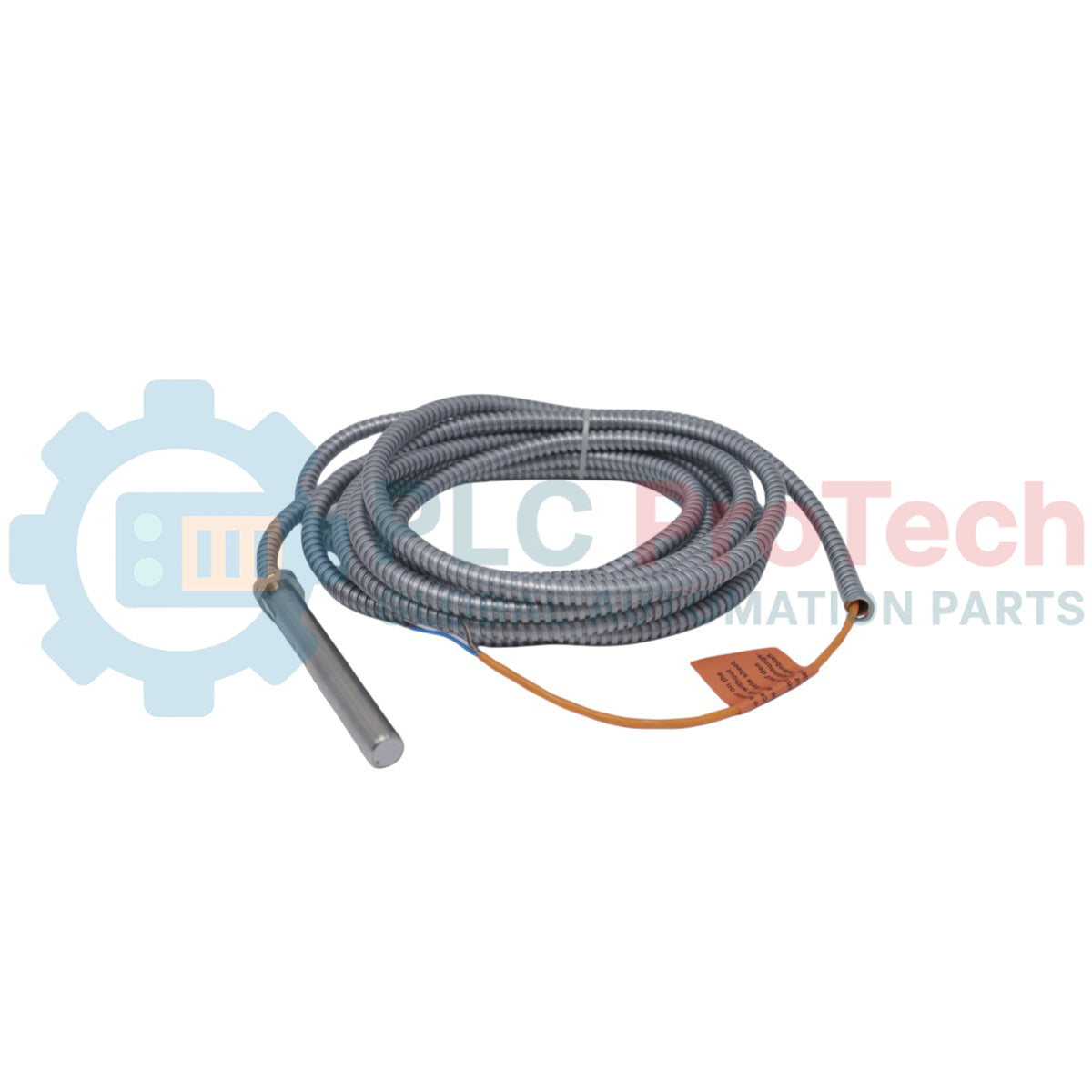

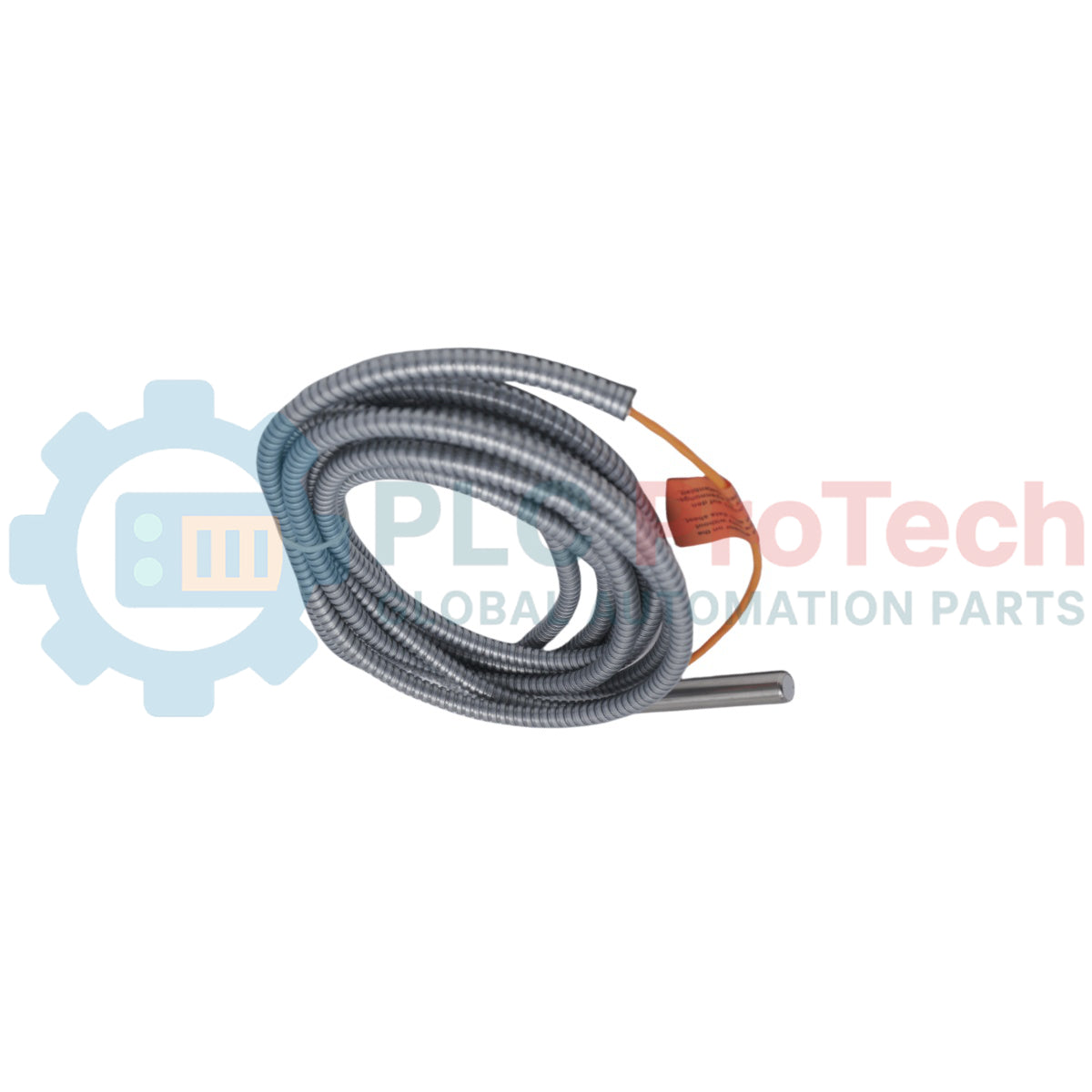

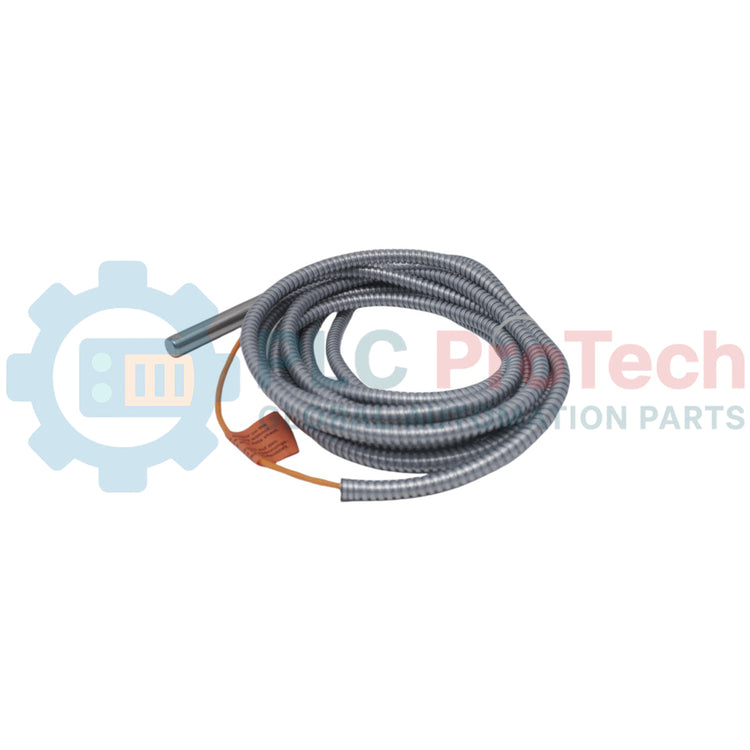

Sensore di velocità/prossimità a effetto Hall Emerson PR9376/010-011

SKU PR9376/010-011

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Emerson
Product No.: PR9376/010-011
Country of origin:United States
Product Type: Sensore di prossimità
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 450g
Dimensions: 140 mm x 140 mm x 40 mm (A x L x P)
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Il Emerson PR9376/010-011 è un sensore a effetto Hall senza contatto per impieghi gravosi, progettato specificamente per misurazioni ad alta precisione della velocità o della prossimità su turbomacchinari industriali critici. Integrato nelle infrastrutture di monitoraggio delle macchine, il PR9376/010-011 rileva la dinamica di rotazione generando 1 ciclo CA per ogni rivoluzione o dente dell'ingranaggio. Questa configurazione è dotata di un cavo armato integrato da 5 metri con estremità aperta, che offre una solida protezione meccanica in ambienti operativi difficili. È ampiamente utilizzato per monitorare le velocità di rotazione di turbine a vapore, a gas e idrauliche, nonché di compressori, pompe e ventilatori di processo ad alta capacità.

Caratteristiche

Il principio di rilevamento a effetto Hall senza contatto previene l'usura meccanica e prolunga la vita operativa.
La struttura del cavo armato per impieghi gravosi offre una maggiore schermatura fisica contro le sollecitazioni ambientali.
Genera un'uscita digitale precisa di 1 ciclo CA per ogni rivoluzione o dente dell'ingranaggio, per un monitoraggio accurato della velocità.
La risposta ad alta frequenza, fino a 12 kHz, supporta le applicazioni con turbomacchinari ad alta velocità.
La tenuta ambientale con grado di protezione IP67 garantisce protezione contro l'ingresso di polvere e umidità.
L'interfaccia con estremità del cavo aperta offre flessibilità di installazione per il collegamento diretto a un quadro di controllo.
Ottimizzato per superfici target realizzate in ferro dolce magnetico o acciaio.

Applicazioni

Monitoraggio della velocità di turbine a vapore, a gas e idrauliche
Monitoraggio della rotazione di compressori industriali e turbocompressori
Verifica della velocità di pompe di processo ad alta capacità
Monitoraggio di ventilatori e soffianti industriali

Informazioni per l'ordine

N. modello	Opzioni del cavo armato	Lunghezza del cavo	Numero di parte / Configurazione
PR9376	/01 Con cavo armato	0-01 Lunghezza del cavo: 5 m	PR9376/010-011 (sensore PR9376 con cavo armato da 5 metri, estremità del cavo aperta)

Specifiche tecniche

Parametro	Specifiche
Tipo di uscita	1 ciclo CA per giro / dente dell'ingranaggio
Tempo di salita/discesa	1 microsecondo
Tensione di uscita (12 VCC con carico di 100 kOhm)	Alto > 10 V / Basso < 1 V
Traferro	1 mm (Modulo 1) 1,5 mm (Modulo >= 2)
Frequenza operativa massima	12 kHz (720.000 giri/min)
Limitazione del contrassegno di attivazione	Ruota dentata a denti diritti, dentatura ad evolvente Modulo 1
Materiale del target di misurazione	ST37
Requisiti della superficie del target	Ferro dolce magnetico o acciaio (non inossidabile)
Temperatura di riferimento	25 gradi Celsius (77 gradi Fahrenheit)
Intervallo di temperatura di esercizio	-25 a 100 gradi Celsius (-13 a 212 gradi Fahrenheit)
Intervallo di temperatura di stoccaggio	-40 a 100 gradi Celsius (-40 a 212 gradi Fahrenheit)
Grado di protezione	IP67
Requisiti di alimentazione	10-30 VCC a max. 25 mA
Resistenza interna	Max. 400 Ohm
Materiale del corpo del sensore	Acciaio inossidabile
Materiale del cavo	PTFE
Peso (solo sensore)	210 grammi (7,4 oz)
Lunghezza del cilindro del sensore	105 mm
Diametro del cilindro del sensore	14 mm

Linee guida per l'installazione

Allineamento del target: Assicurarsi che il sensore sia posizionato sopra una ruota dentata a denti diritti o una dentatura ad evolvente corrispondente, realizzata in ferro dolce magnetico o acciaio.
Regolazione del traferro: Mantenere un traferro esatto di 1 mm per i target del Modulo 1 o di 1,5 mm per i target con Modulo >= 2.
Corrispondenza dell'orientamento: Posizionare il corpo del sensore secondo il contrassegno di orientamento strutturale presente sull'alloggiamento per una corretta traduzione del segnale.
Instradamento del cavo: Instradare il cavo corazzato da 5 metri lontano da linee ad alta tensione o fonti di interferenze elettromagnetiche per preservare l'integrità del segnale.
Terminazione: Collegare saldamente le estremità libere del cavo all'interfaccia del sistema di monitoraggio, in conformità al profilo di alimentazione richiesto da 10 a 30 VCC.

Conformità e certificazioni

Direttiva CE 2014/30/UE (EN 60947-5-2)
Direttiva CE 2014/35/UE
Direttiva CE 2011/65/UE (EN 63000)

FAQ

Qual è la frequenza operativa massima supportata dal dispositivo?

Il dispositivo supporta una frequenza operativa massima di 12 kHz, equivalente a 720.000 cicli al minuto (cpm).

Quale tipo di materiale deve essere utilizzato come bersaglio con il sensore?

Il bersaglio deve essere realizzato in ferro dolce magnetico o acciaio, come il materiale ST37, e in varianti di acciaio non inossidabile.

Quali sono i requisiti di alimentazione per questo sensore di velocità?

Il sensore richiede un'alimentazione CC da 10 a 30 VCC, con un assorbimento massimo di corrente di 25 mA.

Quale grado di protezione ambientale offre l'alloggiamento?

Il corpo del sensore presenta un grado di protezione IP67, che lo protegge dall'ingresso di polvere e umidità.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.
