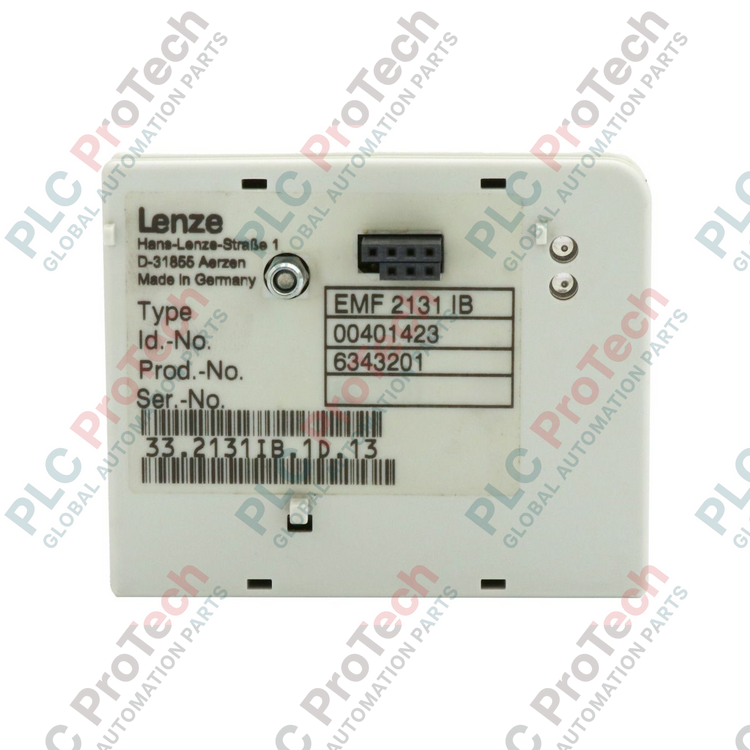

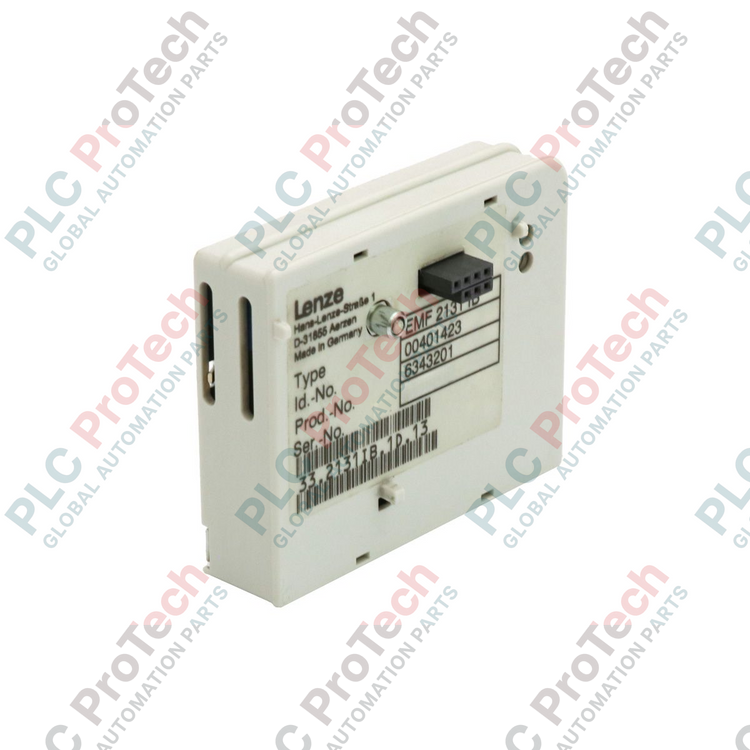

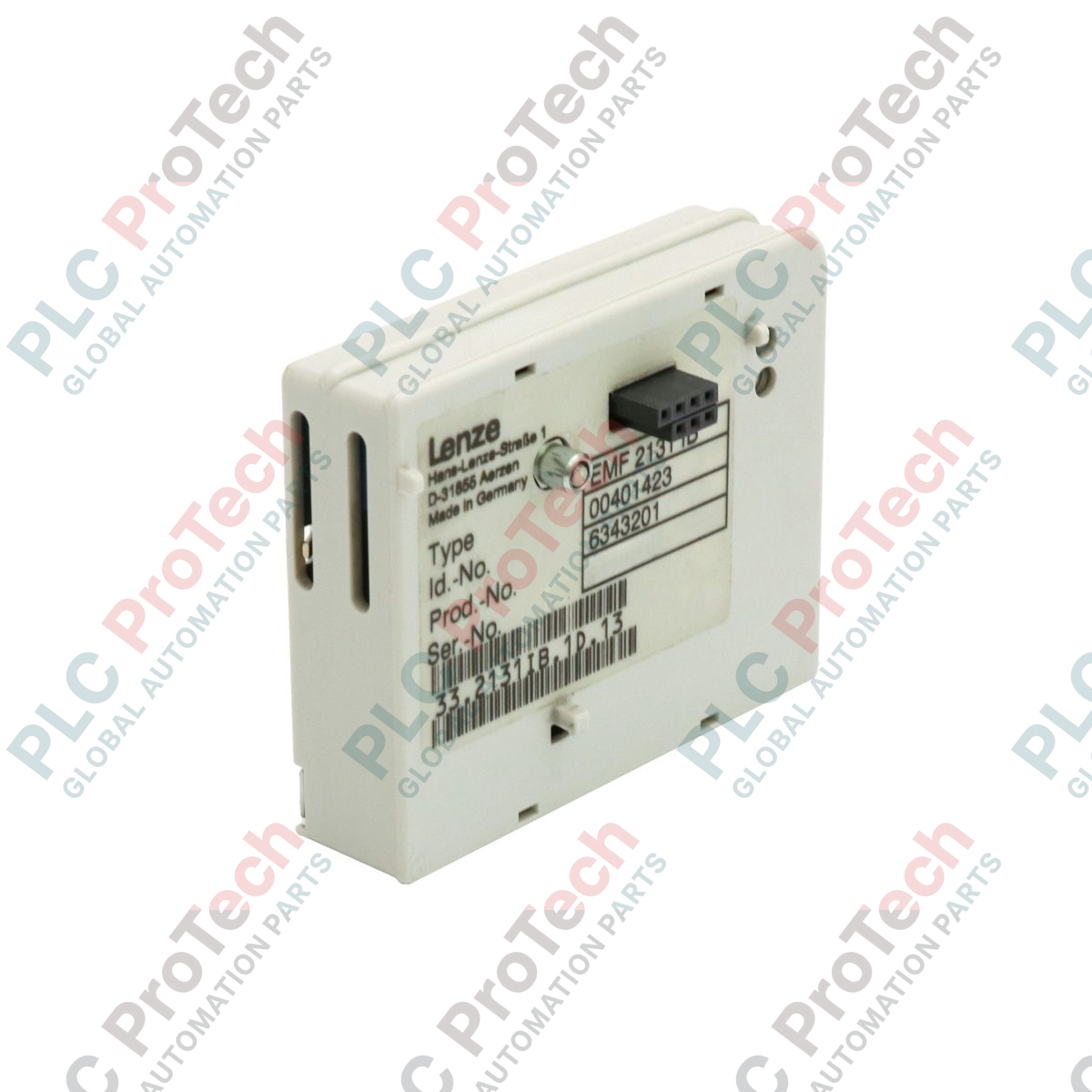

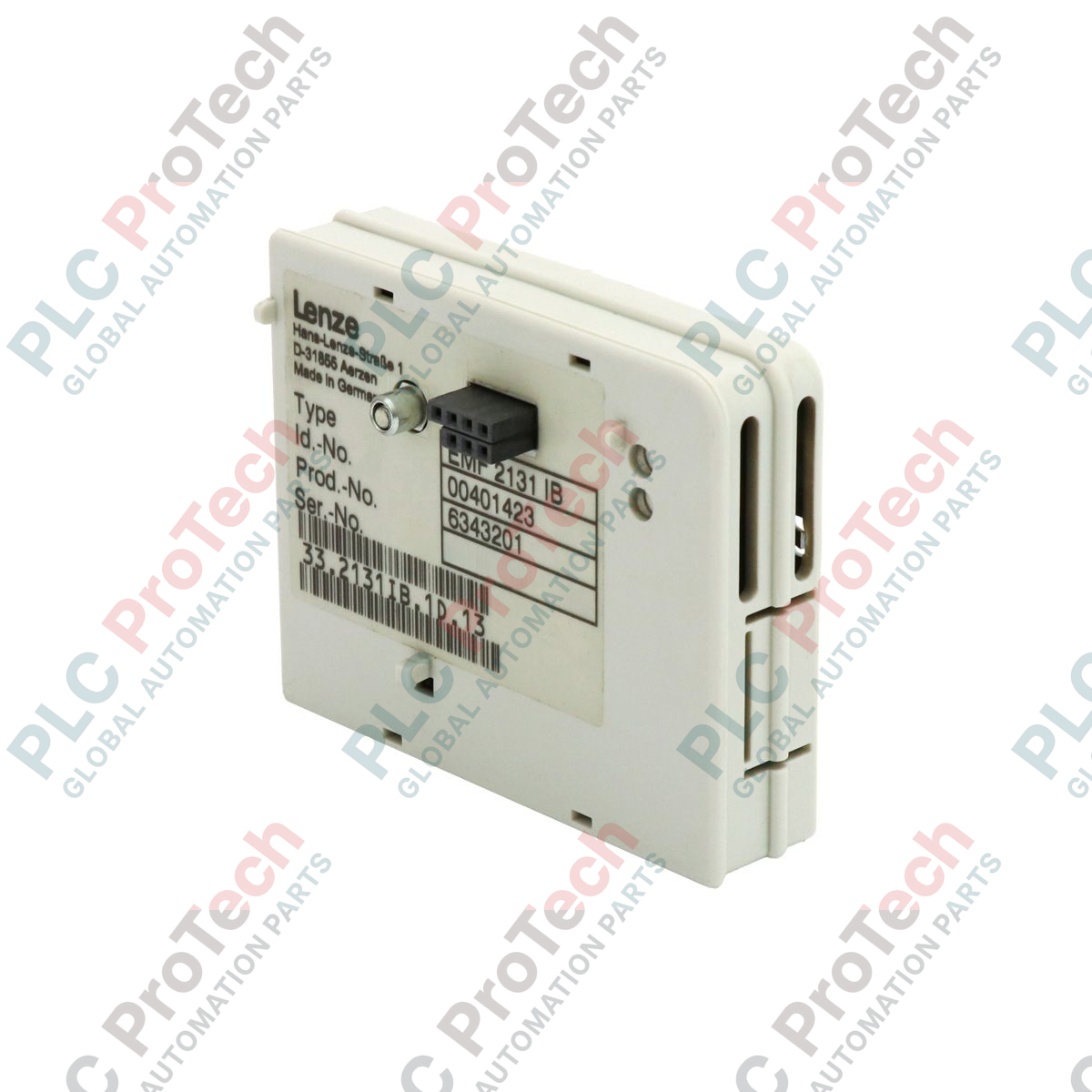

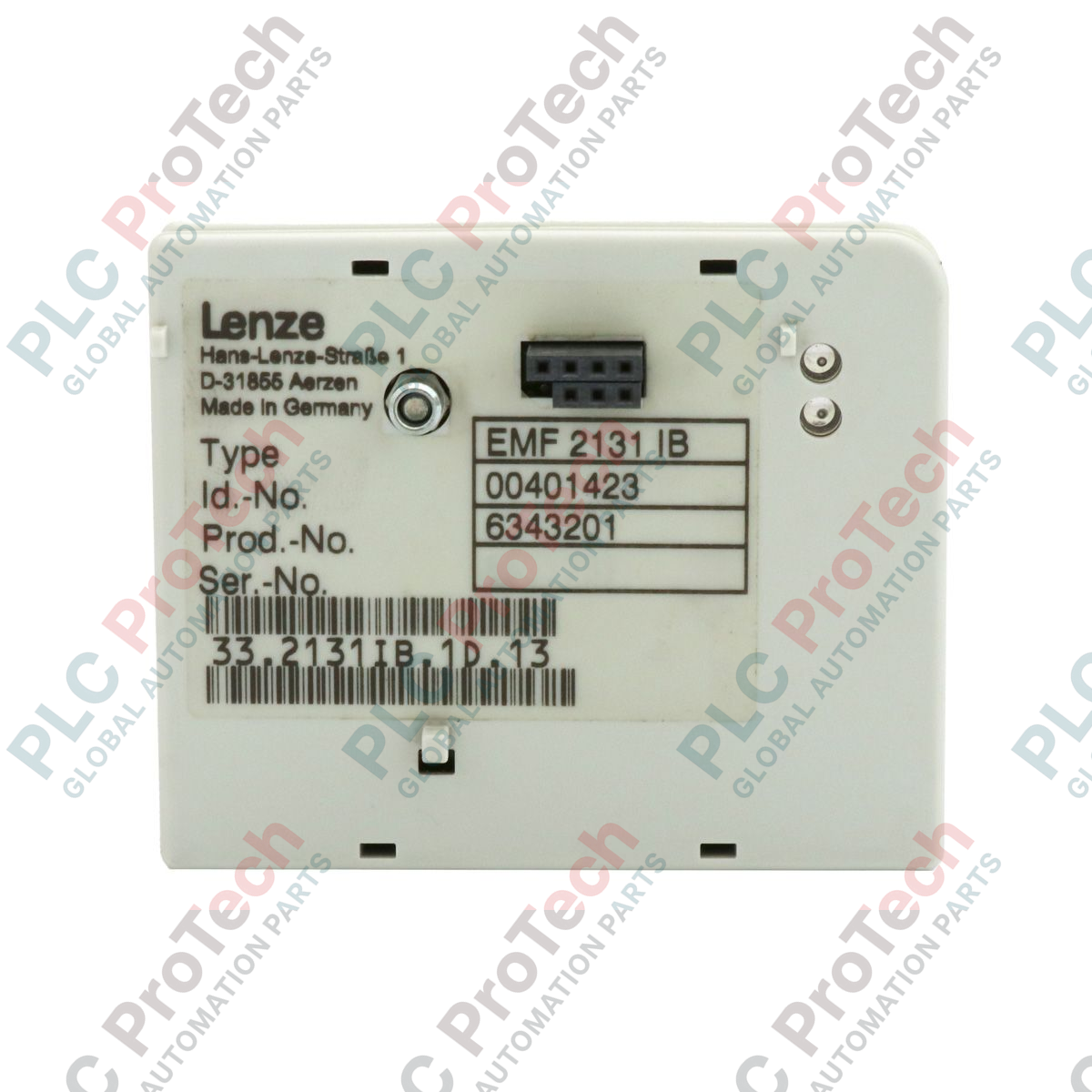

Modulo di comunicazione PROFIBUS DP Lenze serie 8200 EMF2131IB

Panoramica del prodotto

EMF2131IB (EMF2131IB) è un modulo di interfaccia PROFIBUS DP ad alta velocità progettato specificamente per gli inverter di frequenza Lenze della serie 8200 e 8200 motec. Questo modulo innestabile consente di integrare la tecnologia degli azionamenti decentralizzati in ambienti fieldbus standardizzati, permettendo il controllo e il monitoraggio in tempo reale tramite un PLC master, come un Siemens S7 o un sistema analogo. Fornendo un ponte digitale per la parametrizzazione e lo scambio dei dati di processo, EMF2131IB elimina la necessità di cablaggi analogici estesi, riducendo così le interferenze dovute al rumore elettrico e i tempi di messa in servizio. Come ponte di comunicazione specializzato, è essenziale per architetture di automazione complesse nei settori dell'assemblaggio automobilistico, della lavorazione alimentare e della logistica ad alta velocità, dove è fondamentale il coordinamento sincronizzato degli azionamenti.

Configurazione tecnica

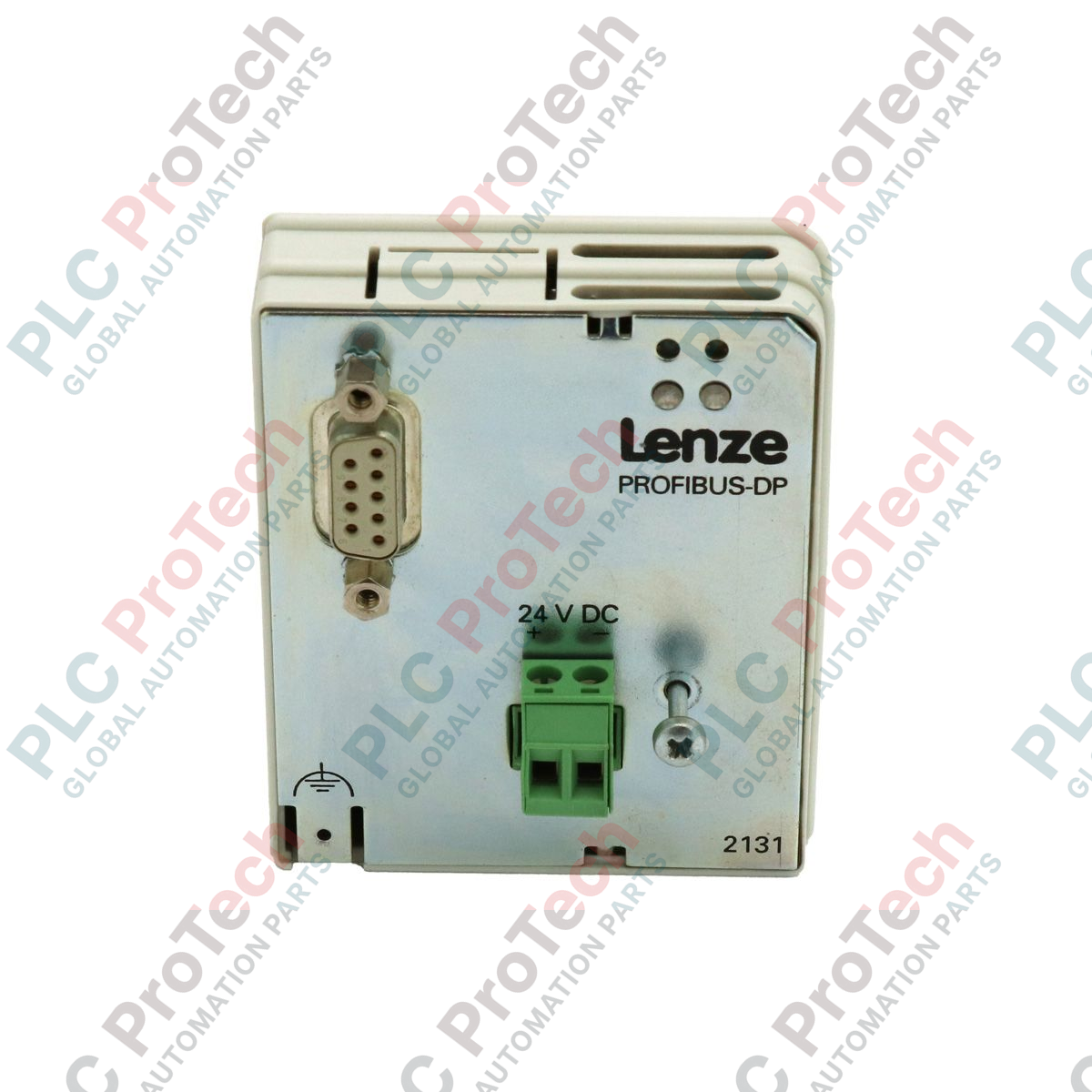

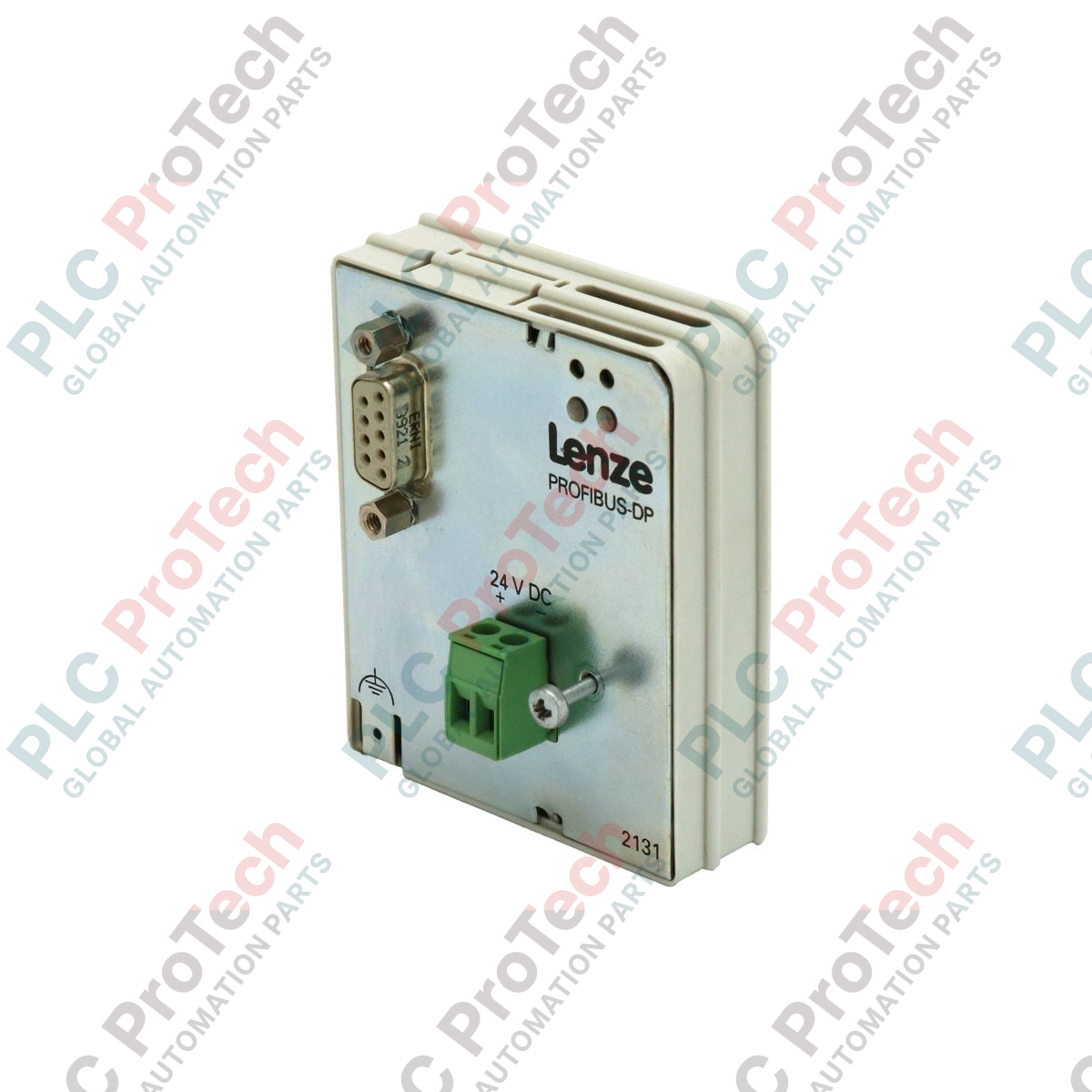

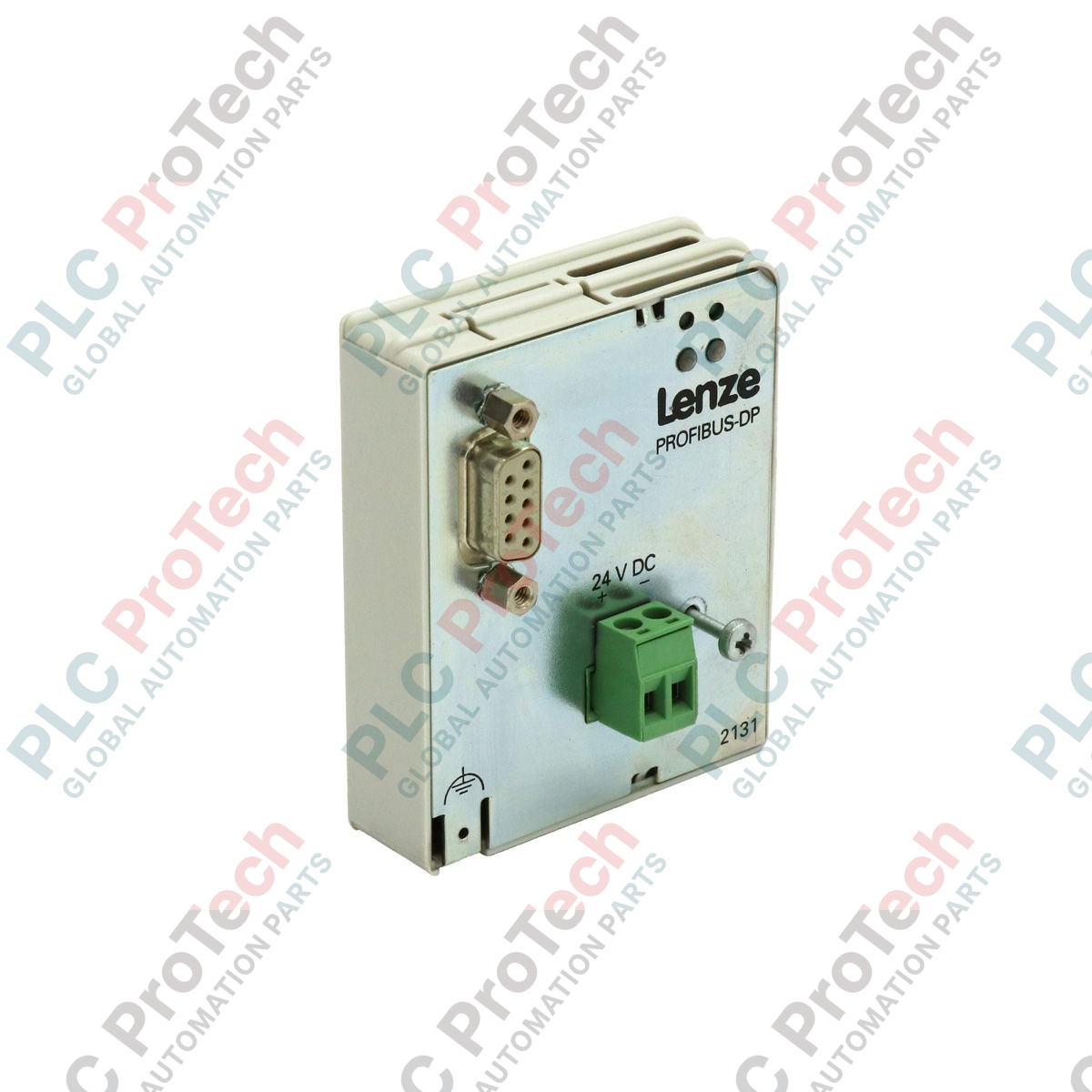

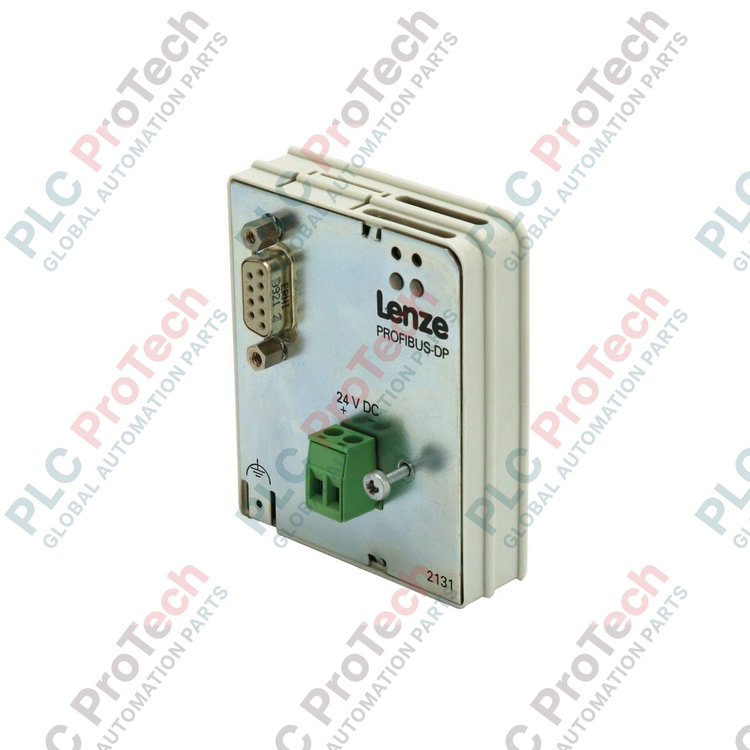

L'hardware EMF2131IB è progettato per essere installato nello slot di espansione anteriore dell'inverter della serie 8200. Supporta il protocollo PROFIBUS DP-V0, facilitando lo scambio ciclico delle immagini di processo, come riferimenti di velocità, frequenza effettiva e stato del dispositivo. Il modulo dispone di un connettore D-Sub standard a 9 pin per il collegamento alla rete ed è dotato di interruttori DIP integrati per la configurazione dell'indirizzo della stazione (intervallo 1–126). I LED di diagnosi forniscono un riscontro visivo immediato sullo stato della comunicazione (Run/Error), consentendo una rapida ricerca dei guasti in loco. Il design a basso consumo assorbe corrente direttamente dal bus interno dell'azionamento, garantendo che non sia necessaria un'alimentazione ausiliaria esterna per il funzionamento di base.

Specifiche tecniche

Domande frequenti tecniche

Come si imposta l'indirizzo della stazione PROFIBUS su EMF2131IB?

L'indirizzo viene impostato tramite gli interruttori DIP integrati, situati sul lato o sul retro del modulo. Assicurarsi che l'azionamento sia spento prima di modificare la posizione degli interruttori. L'indirizzo è codificato in binario; ad esempio, per impostare l'indirizzo 3, gli interruttori 1 e 2 devono essere nella posizione 'ON'.

Questo modulo richiede un file GSD per l'integrazione con il PLC?

Sì. Per comunicare con EMF2131IB, è necessario importare il file GSD specifico di Lenze, in genere LENZ2131.GSD, nello strumento di configurazione hardware del PLC, come TIA Portal o Step 7. Questo file definisce la mappatura degli I/O e le regole di accesso ai parametri dell'azionamento.

Cosa indica un LED rosso lampeggiante sul modulo?

Un LED rosso lampeggiante indica in genere un "Errore di parametrizzazione" o un "Errore di configurazione". Ciò significa che il PLC master ha stabilito una connessione fisica, ma la lunghezza dei dati o la configurazione inviata dal PLC non corrisponde alle impostazioni hardware di EMF2131IB.

Guida tecnica e all'installazione

• Terminazione della rete: PROFIBUS richiede una terminazione attiva a entrambe le estremità fisiche del segmento di rete. Se EMF2131IB è l'ultimo dispositivo della catena, assicurarsi che l'interruttore di terminazione del connettore Sub-D a 9 pin sia impostato su "ON". In caso contrario, si verificheranno errori intermittenti nei telegrammi e instabilità del bus.

• Schermatura e messa a terra: L'affidabilità del fieldbus dipende in larga misura da una corretta messa a terra. La schermatura del cavo PROFIBUS deve essere collegata a terra sull'azionamento tramite il guscio D-Sub del modulo. Assicurarsi che l'azionamento stesso disponga di un collegamento a bassa impedenza alla barra PE centrale, per evitare che i loop di massa compromettano i dati di comunicazione.

• Avvertenza sul collegamento a caldo: Non inserire né rimuovere il modulo EMF2131IB mentre l'inverter di frequenza è alimentato. Ciò può causare archi elettrici sui connettori del bus di sistema interno, danneggiando potenzialmente la scheda di controllo dell'inverter o i circuiti di comunicazione del modulo.
