Controller per azionamento CC ad alta potenza Lenze serie 4900 EVD4903-E

Panoramica del prodotto

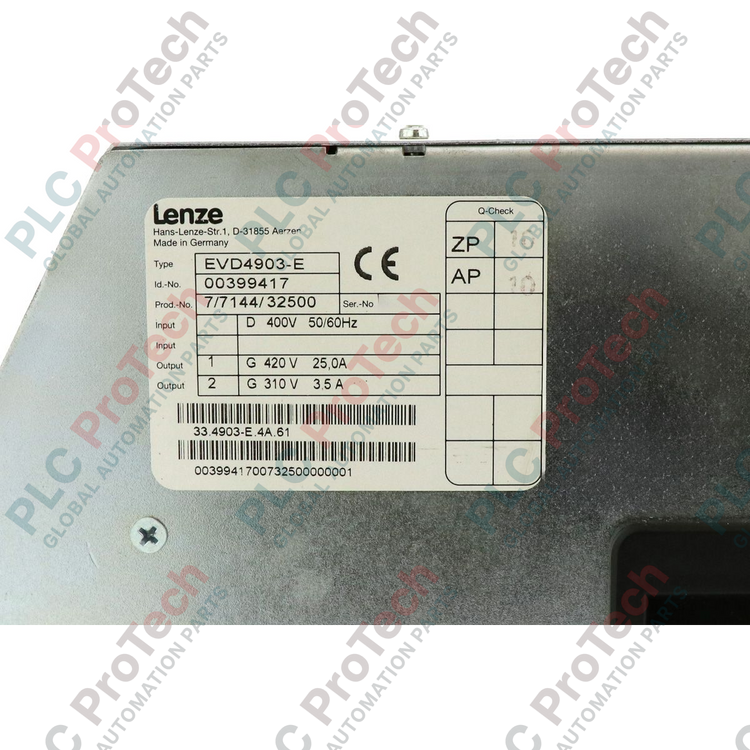

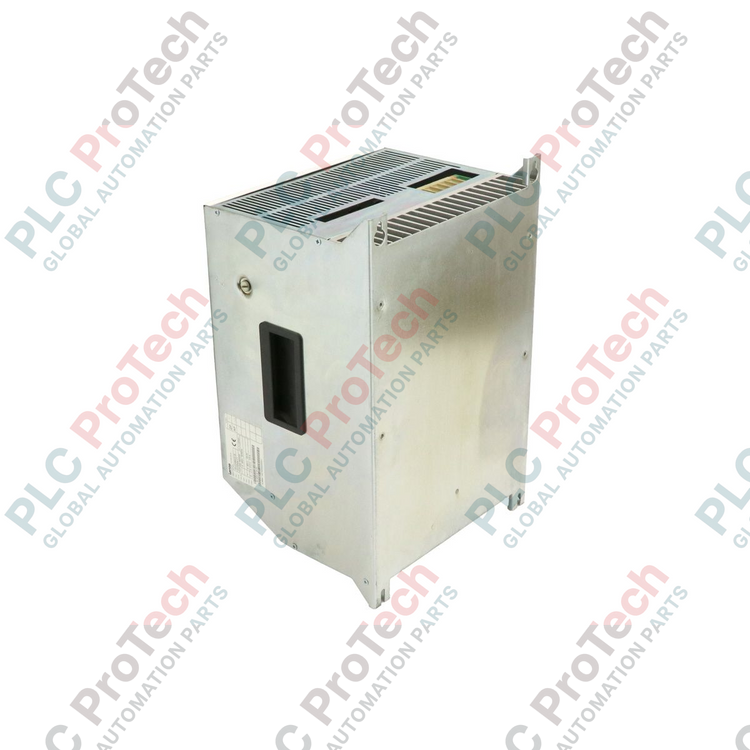

 EVD4903-E (EVD4903-E) è un controller per azionamenti CC ad alte prestazioni della classica serie Lenze 4900, progettato per fornire una regolazione precisa della velocità e della coppia per motori CC industriali. Con un intervallo di tensione in uscita regolabile da 310 a 420 V e capacità di corrente da 3,5 a 25 A, questa unità è un componente essenziale per applicazioni gravose come la colata continua dell’acciaio, le cartiere industriali e le linee di estrusione della plastica. In questi ambienti B2B ad alta criticità,  EVD4903-E funge da regolatore principale della potenza, convertendo l’ingresso di rete a 400 V in energia cinetica controllata. La sua robusta ingegneria tedesca garantisce un funzionamento affidabile negli armadi di controllo centralizzati, dove la capacità di mantenere costante il flusso del motore e di compensare la corrente reattiva è fondamentale per ridurre i tempi di fermo non pianificati e massimizzare la durata operativa dei motori CC legacy.

Configurazione tecnica

L’architettura di  EVD4903-E si basa su una configurazione a ponte a tiristori completamente controllato, ottimizzata per il funzionamento con rete trifase. Integra l’alimentazione del campo e la regolazione della tensione di armatura, garantendo una linearità superiore sull’intero intervallo di velocità. L’hardware è progettato per durare a lungo e pesa 12,80 kg, un valore che riflette la notevole quantità di rame e dei dissipatori in alluminio necessari per gestire una corrente continua fino a 25 A. La logica di controllo interna supporta diverse modalità di retroazione, tra cui la retroazione tramite tachogeneratore o tramite tensione di armatura, assicurando la stabilità anche in condizioni di carico variabile. La profondità di 12,8 cm è appositamente studiata per il montaggio salvaspazio su piastre posteriori, mentre la disposizione dei morsetti facilita il cablaggio sia dell’elettronica di potenza sia dei segnali di controllo a bassa tensione.

Specifiche tecniche

Domande frequenti tecniche

Come si regola il limite di corrente sull’EVD4903-E per un motore specifico?

Il limite di corrente (I-max) viene generalmente regolato tramite potenziometri integrati oppure mediante l’interfaccia di parametrizzazione. È necessario calibrarlo sulla corrente nominale indicata sulla targhetta del motore per evitare il sovraccarico termico e proteggere il commutatore del motore.

Questo controller è compatibile sia con motori CC ad avvolgimento derivato sia con motori CC a magneti permanenti?

Sì. Sebbene sia ottimizzato per motori ad avvolgimento derivato che richiedono un’alimentazione esterna del campo, l’EVD4903-E può essere configurato per motori a magneti permanenti disattivando o non utilizzando i morsetti del regolatore di campo interno.

Quali sono i principali indicatori di un guasto per perdita di fase su questa unità?

Una perdita di fase o un guasto della rete viene generalmente segnalato da un LED diagnostico interno o da un’uscita a relè di guasto dedicata. Questa protezione impedisce al ponte a tiristori di funzionare con carichi sbilanciati, condizione che potrebbe altrimenti danneggiare i moduli SCR interni.

Posso sostituire un EVD4903-E con una serie più recente di azionamenti CA Lenze?

La sostituzione diretta è complessa perché questa unità aziona motori CC. Il passaggio a una serie CA più recente richiederebbe la sostituzione del motore stesso oppure l’impiego di un’interfaccia di conversione CA-CC ad alta potenza, soluzione raramente conveniente rispetto all’installazione di un’unità della serie 4900 ricondizionata o nuova da vecchie scorte.

Guida all’ingegneria e all’installazione

Per  EVD4903-E, è obbligatorio il montaggio verticale su una solida piastra posteriore metallica per favorire la convezione naturale attraverso l’ampio dissipatore interno. Mantenere una distanza libera minima di 150 mm sopra e sotto l’unità per garantire un flusso d’aria senza ostacoli. Poiché gli azionamenti CC generano notevoli disturbi delle spazzole e armoniche elettriche, utilizzare cavi motore schermati e assicurare una connessione di terra a 360 gradi nel punto di ingresso nell’armadio. Per proteggere i tiristori dai transitori di rete ad alta energia, è altamente consigliata l’installazione di una reattanza di linea trifase. Durante la manutenzione, verificare l’eventuale accumulo di polvere di carbone intorno ai morsetti, soprattutto negli ambienti caratterizzati da un’elevata usura delle spazzole del motore, poiché ciò può causare correnti di tracciamento superficiale e guasti di tracking.
