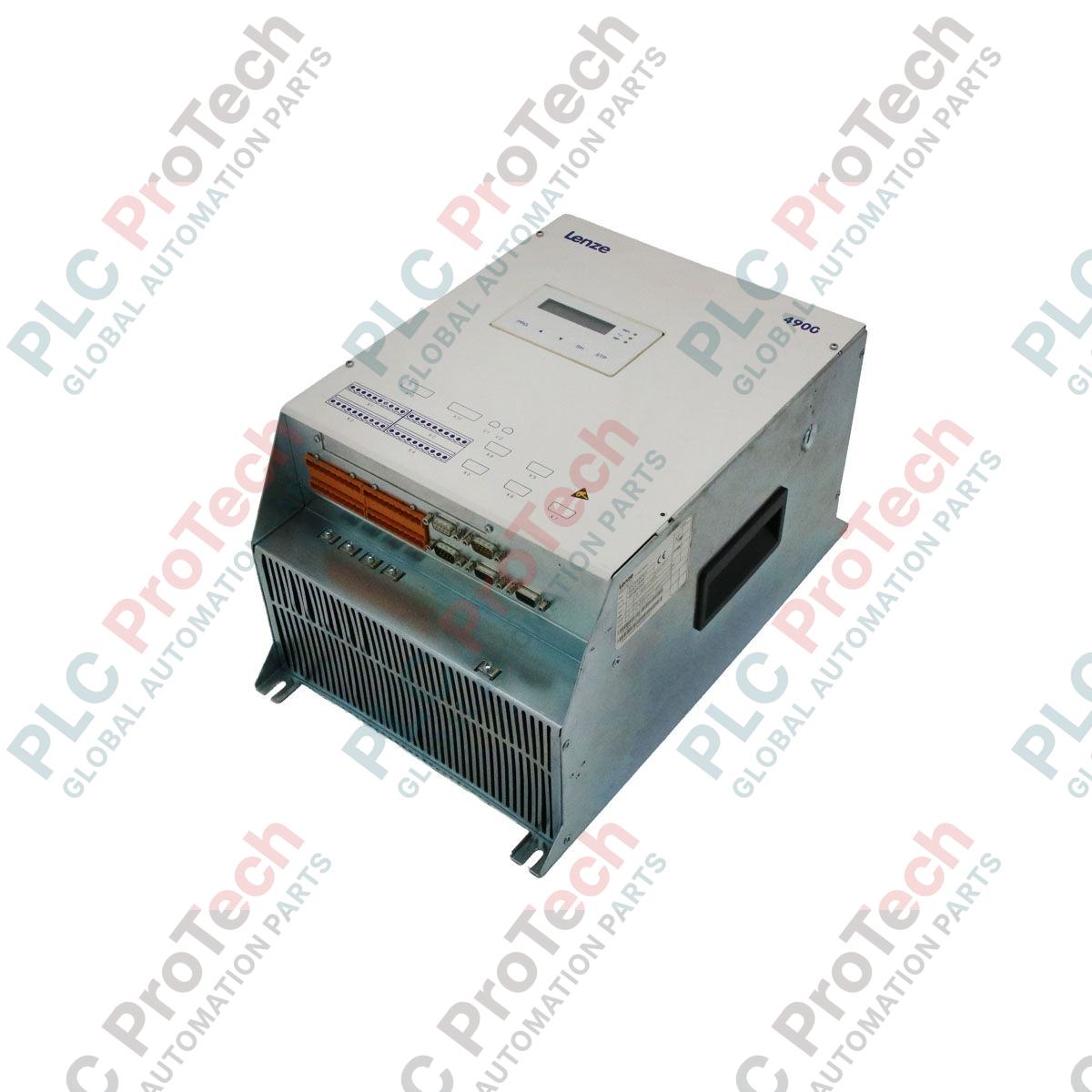

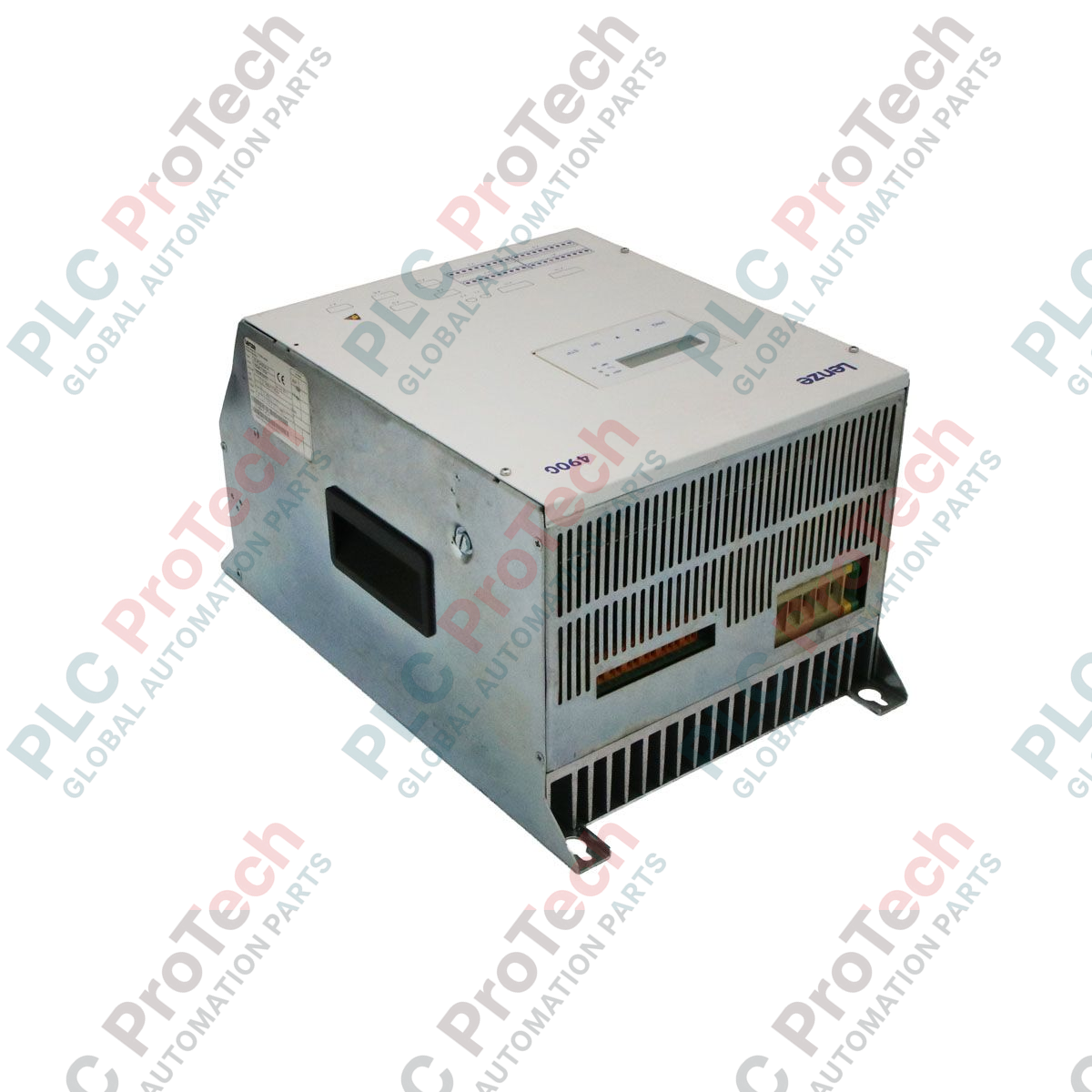

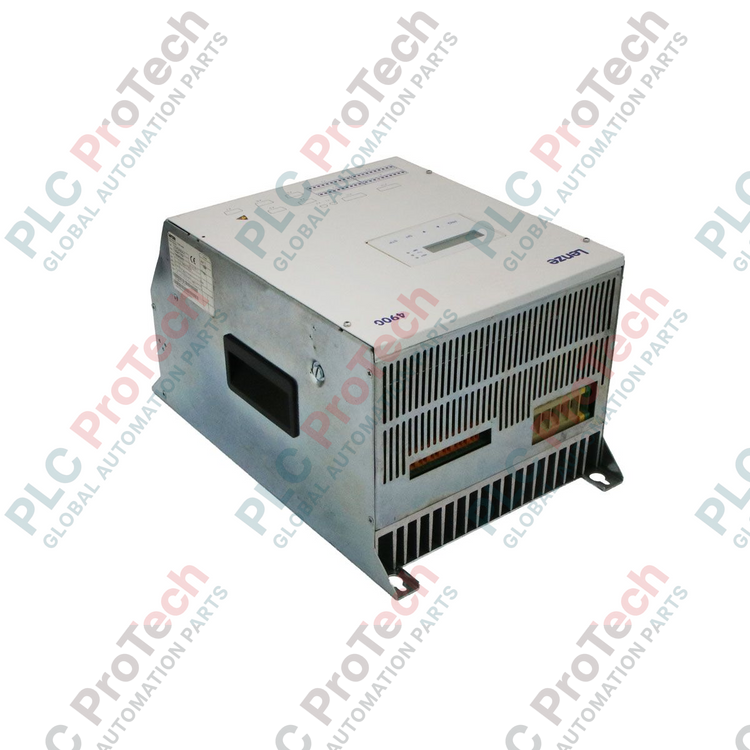

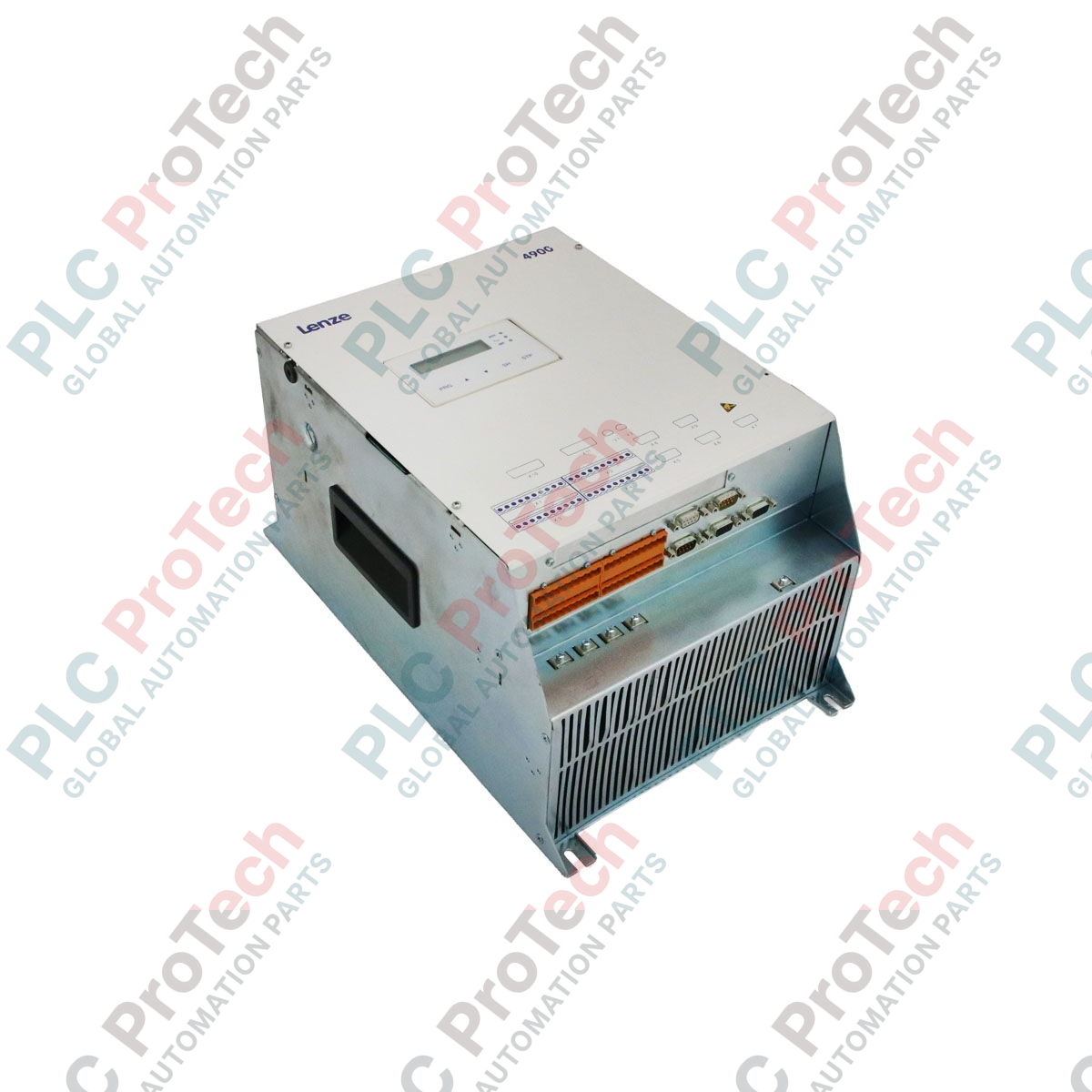

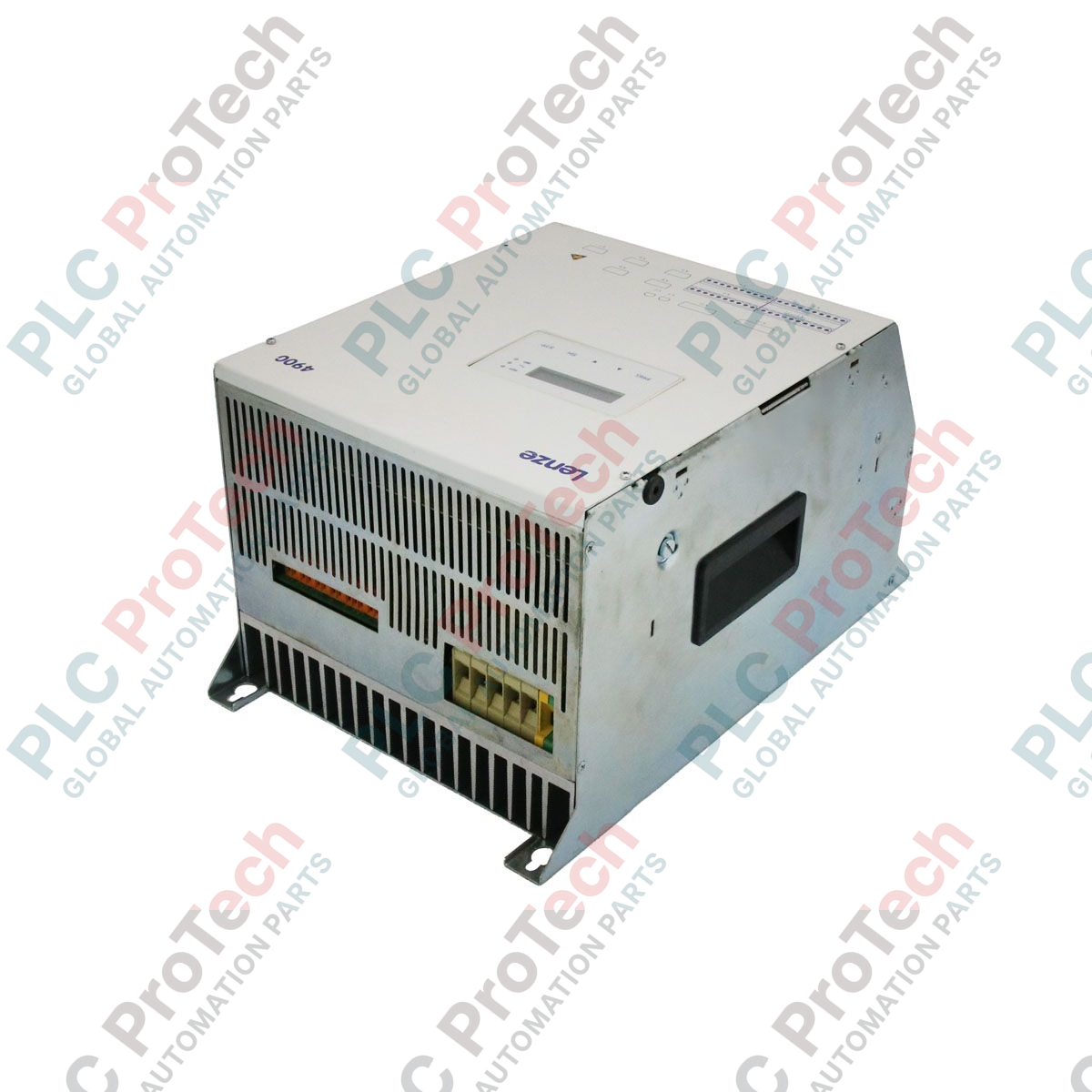

Controller per azionamento CC Lenze serie 4900 EVD4904-E da 23 kW, 4Q

Panoramica del prodotto

EVD4904-E (EVD4904-E) è un controller per azionamenti CC a quattro quadranti (4Q) ad alta capacità della serie Lenze 4900, progettato per impegnative applicazioni industriali di movimentazione che richiedono sia capacità di azionamento sia di frenatura rigenerativa. Con una potenza di 23 kW e un intervallo di corrente nominale da 50 a 90 A, questo controller è una risorsa fondamentale per applicazioni gravose quali argani industriali, avvolgitori ad alta velocità e banchi di prova per carichi pesanti in settori come l'estrazione mineraria, la lavorazione dei metalli e la movimentazione dei materiali. EVD4904-E eccelle nel funzionamento 4Q, consentendo un controllo preciso della coppia e della velocità del motore in entrambi i sensi di rotazione e gestendo efficacemente l'energia durante la decelerazione. Sebbene questa serie sia classificata come obsoleta, la sua affidabilità di progettazione tedesca rimane un punto di riferimento per il mantenimento di sistemi legacy ad alta disponibilità, nei quali la risposta dinamica precisa di uno stadio di potenza CC da 23 kW è essenziale per la continuità operativa.

Configurazione tecnica

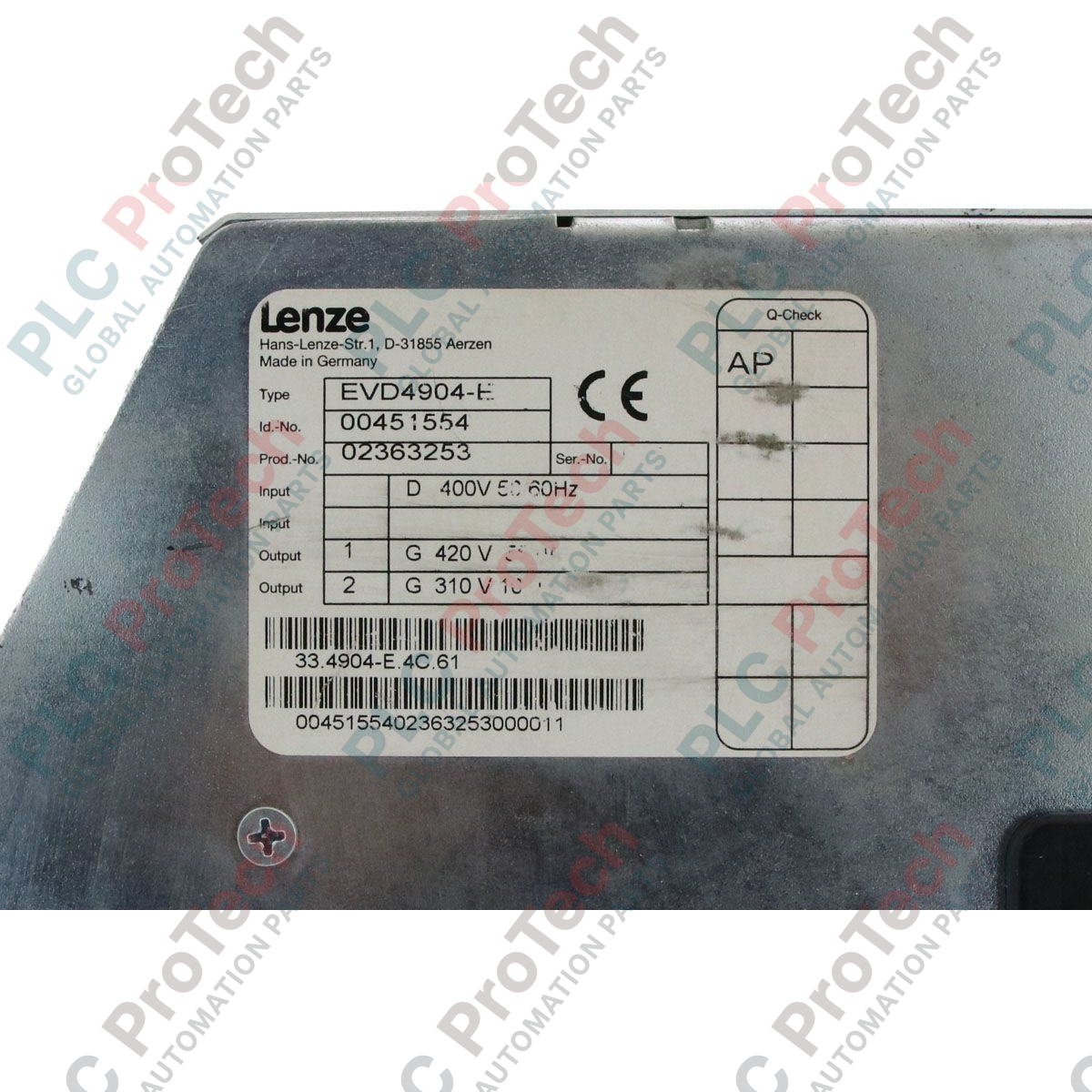

EVD4904-E (catalogato anche come 33.4904-E) è progettato per reti di alimentazione trifase da 415 VAC e integra un ponte a doppio tiristore completamente controllato per prestazioni fluide a quattro quadranti. Questa configurazione hardware consente all'azionamento di reimmettere energia nella rete durante la frenatura, migliorando significativamente l'efficienza del sistema nelle applicazioni ad alta inerzia. L'unità è alloggiata in un robusto chassis da 13.50 kg, progettato per il montaggio in quadri industriali. La sua architettura di controllo interna supporta la regolazione ad alta risoluzione della corrente di armatura e di campo, garantendo un'erogazione stabile della coppia anche a velocità prossime allo zero. L'interfaccia modulare consente l'integrazione nei circuiti di controllo esistenti tramite retroazione da tachogeneratore o encoder, offrendo la sincronizzazione versatile richiesta da progetti di automazione complessi e aggiornamenti di sistema.

Specifiche tecniche

Domande frequenti tecniche

Quali sono i vantaggi specifici del funzionamento a 4 quadranti (4Q) dell'EVD4904-E?

Il funzionamento 4Q consente all'azionamento di controllare la coppia e la velocità in entrambe le direzioni, oraria e antioraria. Soprattutto, permette la "frenatura rigenerativa", durante la quale il motore funziona come generatore in fase di decelerazione, reimmettendo l'energia nell'alimentazione invece di dissiparla sotto forma di calore.

Questa unità può essere utilizzata come sostituzione diretta dei modelli Eurotherm in intervalli di potenza simili?

Sebbene i dati forniti menzionino Eurotherm, EVD4904-E è un prodotto della serie Lenze 4900. La compatibilità incrociata dipende dall'interfaccia del segnale di controllo e dall'ingombro di montaggio fisico. Verificare sempre gli schemi elettrici della retroazione del tachogeneratore e dell'alimentazione del campo prima di tentare una sostituzione tra marchi diversi.

Come gestisce EVD4904-E la gestione termica con carichi di picco di 90 A?

Lo chassis da 13.50 kg è progettato come un grande dissipatore di calore. Nelle applicazioni con ciclo di lavoro elevato, assicurarsi che il quadro disponga di ventilazione forzata. L'azionamento include sensori termici interni che attivano un guasto se le temperature del ponte a tiristori superano i limiti operativi di sicurezza.

Quali sistemi di retroazione sono compatibili con questo azionamento CC legacy?

EVD4904-E supporta in genere la retroazione tramite tachogeneratore CC standard per la regolazione della velocità. Per un'integrazione più moderna, è possibile utilizzare convertitori di segnale esterni per interfacciarsi con encoder incrementali, ma ciò richiede una calibrazione accurata dello stadio di ingresso analogico dell'azionamento.

Guida all'ingegneria e all'installazione

Per EVD4904-E, è obbligatorio il montaggio in posizione verticale su una piastra posteriore metallica collegata a terra, per garantire un'efficace dissipazione del calore. Data la capacità di corrente di 90 A, assicurarsi che tutti i collegamenti dei morsetti di potenza siano serrati alla coppia specificata dal produttore, per evitare un riscaldamento localizzato dovuto all'elevata resistenza. Per il funzionamento rigenerativo a quattro quadranti, l'alimentazione di rete deve essere stabile; l'impiego di fusibili semiconduttori ad alta velocità (tipo F1) è essenziale per proteggere i ponti a tiristori dai transitori sul lato rete. Per ridurre al minimo le interferenze elettromagnetiche (EMI), utilizzare cavi schermati per tutti i segnali del tachogeneratore e di controllo, collegando le schermature a terra solo all'estremità dell'azionamento per evitare loop di massa. Ispezionare periodicamente le alette di raffreddamento dei tiristori per verificare l'accumulo di polvere, in particolare negli ambienti con elevati livelli di particelle conduttive.
