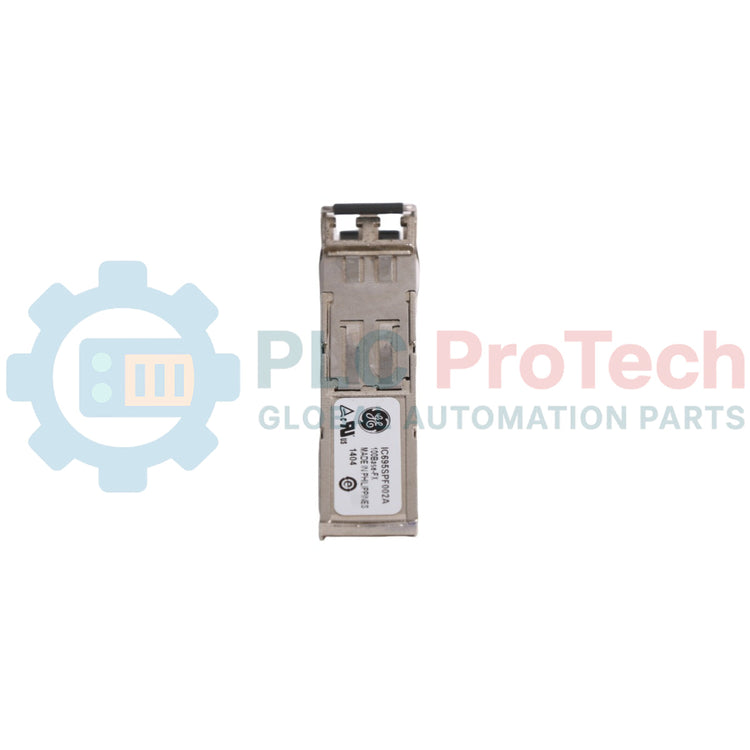

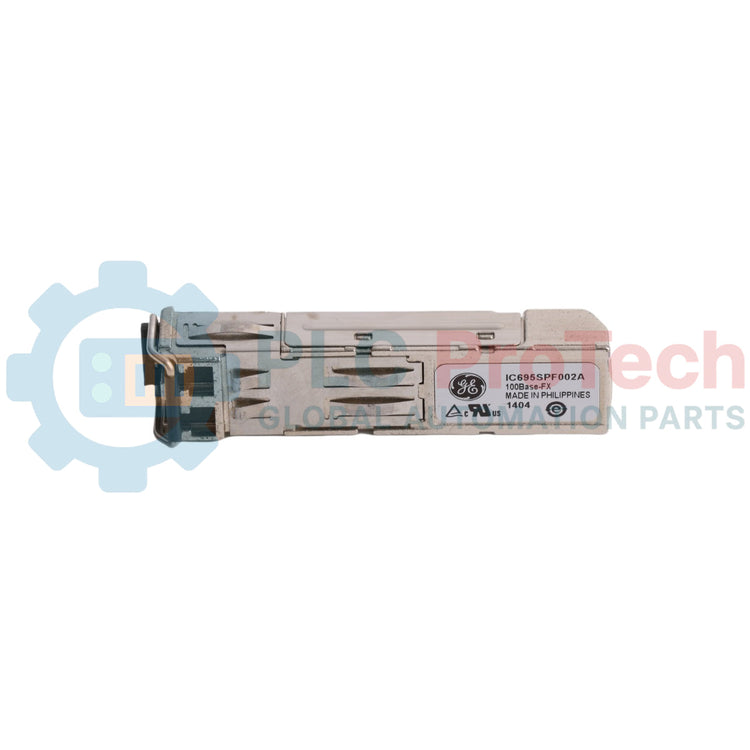

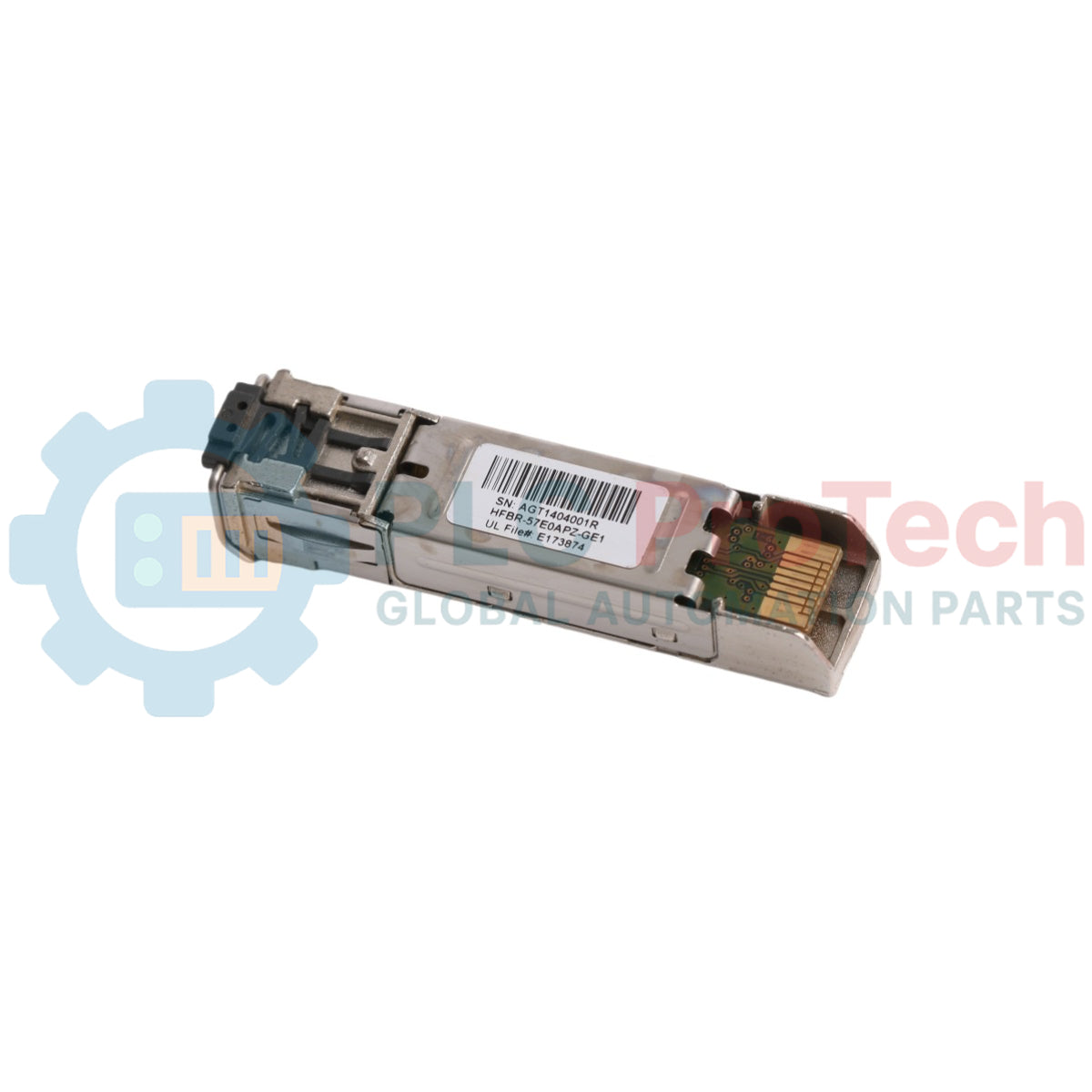

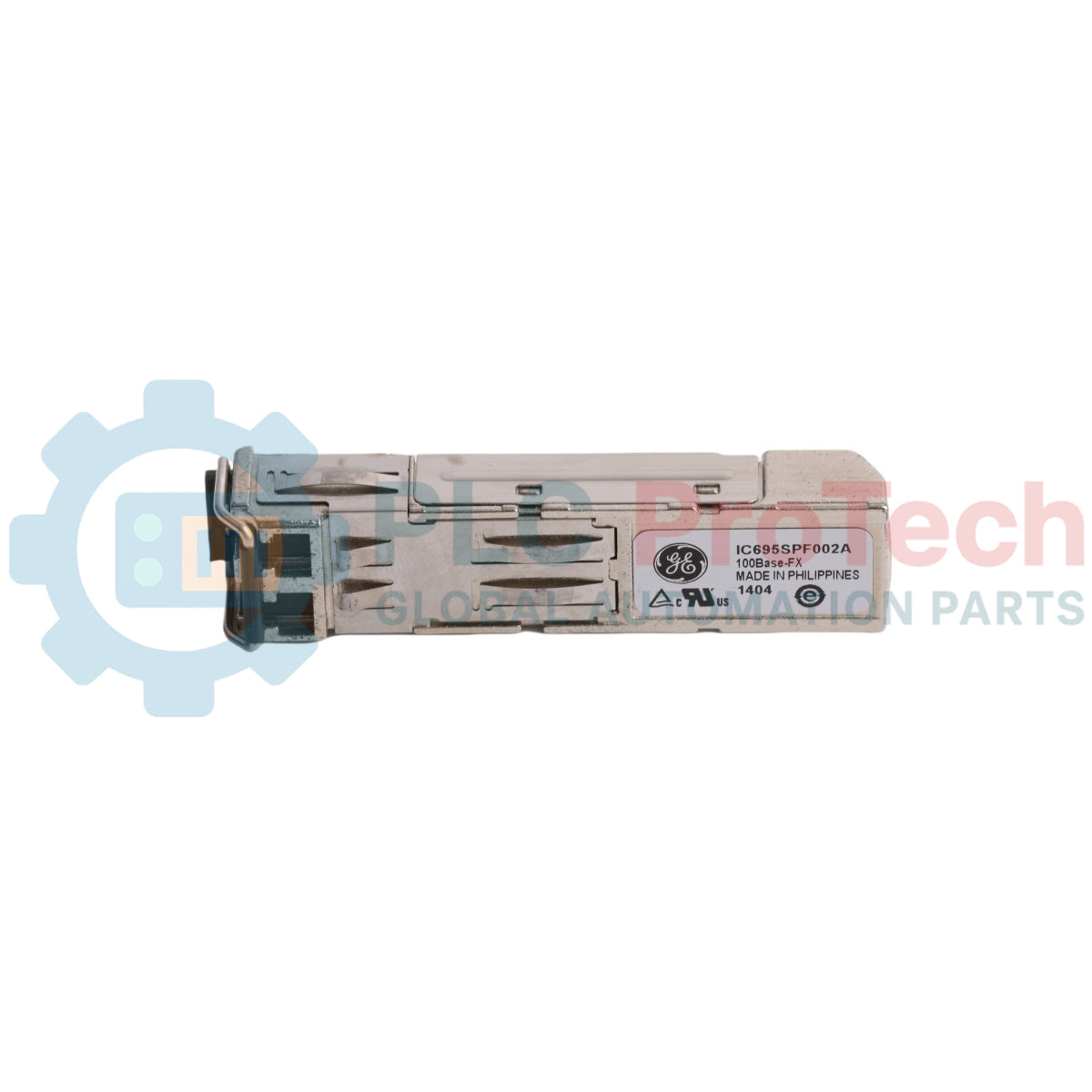

Modulo ricetrasmettitore SFP collegabile di piccole dimensioni RX3i IC695SPF002 di GE Fanuc

Descrizione

IC695SPF002 è un modulo ricetrasmettitore ottico industriale Small Form-factor Pluggable (SFP) sviluppato per la piattaforma di automazione PACSystems RX3i. Questo componente di rete ottico è progettato per essere installato direttamente negli alloggiamenti SFP dedicati dell'hardware carrier, come i moduli RX3i PROFINET Scanner (IC695PNS001) e Advanced PROFINET Scanner (IC695PNS101). Consente connessioni in fibra ottica ad alta velocità e immuni al rumore per collegare rack I/O RX3i universali locali, anche a distanze significative, a un controller I/O PROFINET centralizzato.

Operando sul livello di protocollo standard 100Base-FX, IC695SPF002 funziona a una velocità Fast Ethernet di 100 Mbps su un'infrastruttura in fibra multimodale (MMF). Può trasmettere dati senza interruzioni fino a una distanza fisica massima di 2 chilometri senza degradazione del segnale. Utilizzando impulsi luminosi anziché correnti elettriche su rame, questo ricetrasmettitore ottico offre un isolamento totale contro i loop di massa, le sovratensioni e le forti interferenze elettromagnetiche o a radiofrequenza (EMI/RFI) tipiche delle aree operative industriali gravose. IC695SPF002 è essenziale per realizzare topologie di rete robuste e a lunga distanza, incluse reti lineari/a cascata, a stella o ad anello con Media Redundancy Protocol (MRP).

Caratteristiche

• Progettato per l'integrazione diretta con i moduli di rete PACSystems RX3i.
• Utilizza il livello di comunicazione Fast Ethernet standard 100Base-FX.
• Funziona su un'architettura in fibra multimodale (MMF) ottimizzata per le configurazioni degli impianti industriali.
• Supporta collegamenti dell'infrastruttura di rete su distanze fino a 2 chilometri.
• Design SFP compatto che consente l'inserimento a caldo negli alloggiamenti delle apparecchiature host.
• Pienamente compatibile con la diagnostica a livello host, con indicazione dello stato del collegamento e monitoraggio degli errori.

Applicazioni

• Distribuzione delle stazioni I/O tra linee di produzione distinte, edifici separati dello stabilimento o postazioni sul campo.
• Ambienti di lavorazione con elevato rumore elettromagnetico, in prossimità di azionamenti a frequenza variabile (VFD), trasformatori di potenza e aree di saldatura.
• Anelli di comunicazione con Industrial Media Redundancy Protocol (MRP) per dorsali di automazione tolleranti ai guasti.
• Infrastrutture per il trattamento delle acque, la lavorazione chimica e la distribuzione dell'energia che richiedono l'isolamento ottico su lunghe distanze.

Informazioni per l'ordinazione

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Precauzioni contro le radiazioni ottiche: Le unità ricetrasmettitrici SFP utilizzano un raggio laser invisibile per generare segnali di comunicazione in fibra ottica. Non guardare mai direttamente in una porta aperta e non schermata se un cavo in fibra è scollegato. Tenere gli slot vuoti chiusi con appositi tappi antipolvere.
• Pericoli durante la rimozione ad alta temperatura: Quando la temperatura dell'aria circostante in prossimità dello scanner host o del backplane supera i 40 °C, i corpi esterni dei ricetrasmettitori SFP attivi possono raggiungere temperature superiori a 70 °C (158 °F). Per evitare ustioni alla pelle non protetta, utilizzare guanti protettivi isolanti o uno strumento come una pinza a becchi lunghi per estrarre un modulo ricetrasmettitore caldo dal relativo alloggiamento.
• Limiti di trazione e curvatura dei cavi: Instradare sempre i cavi in fibra multimodale in modo sicuro, senza superare il raggio minimo di curvatura specificato dal produttore, per garantire una trasmissione ottica dei dati ottimale e prevenire fratture fisiche interne.
• Verifica dello stato della rete: Utilizzare i LED diagnostici integrati sul modulo host per monitorare lo stato della rete. L'indicatore della porta associata si illumina di verde fisso quando viene stabilita una connessione stabile a 100 Mbps oppure di rosso fisso se nello slot viene rilevata una variante SFP incompatibile o non certificata.
