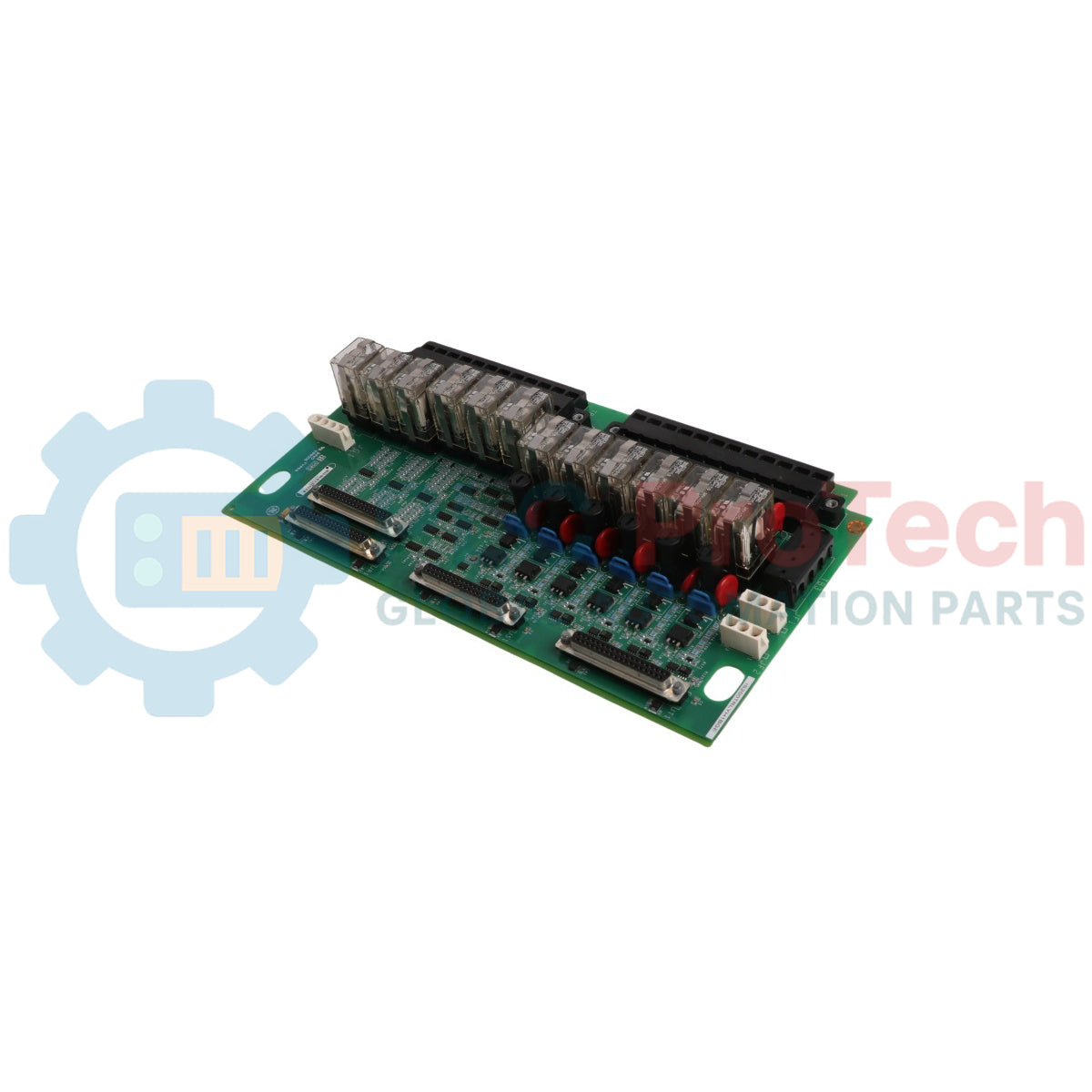

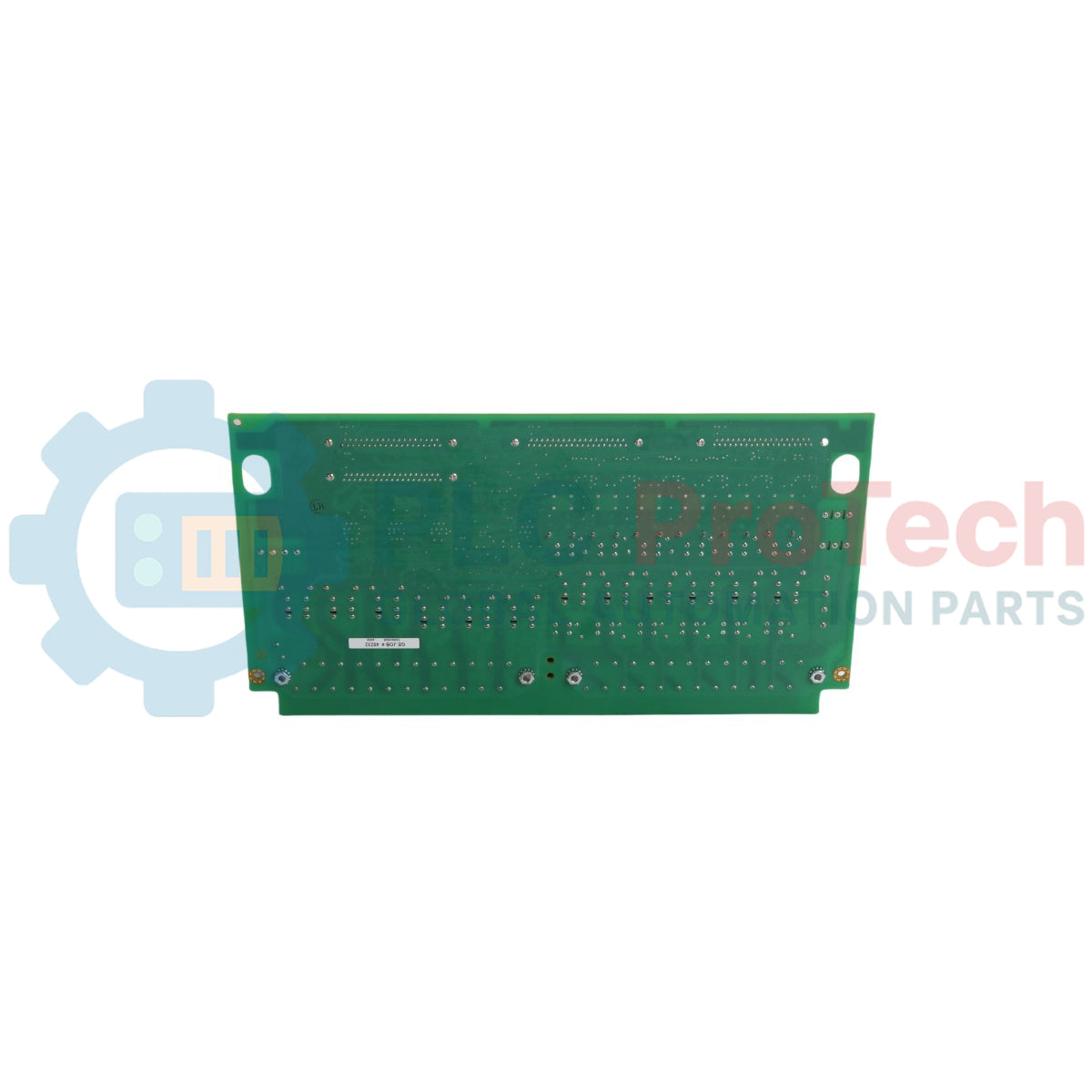

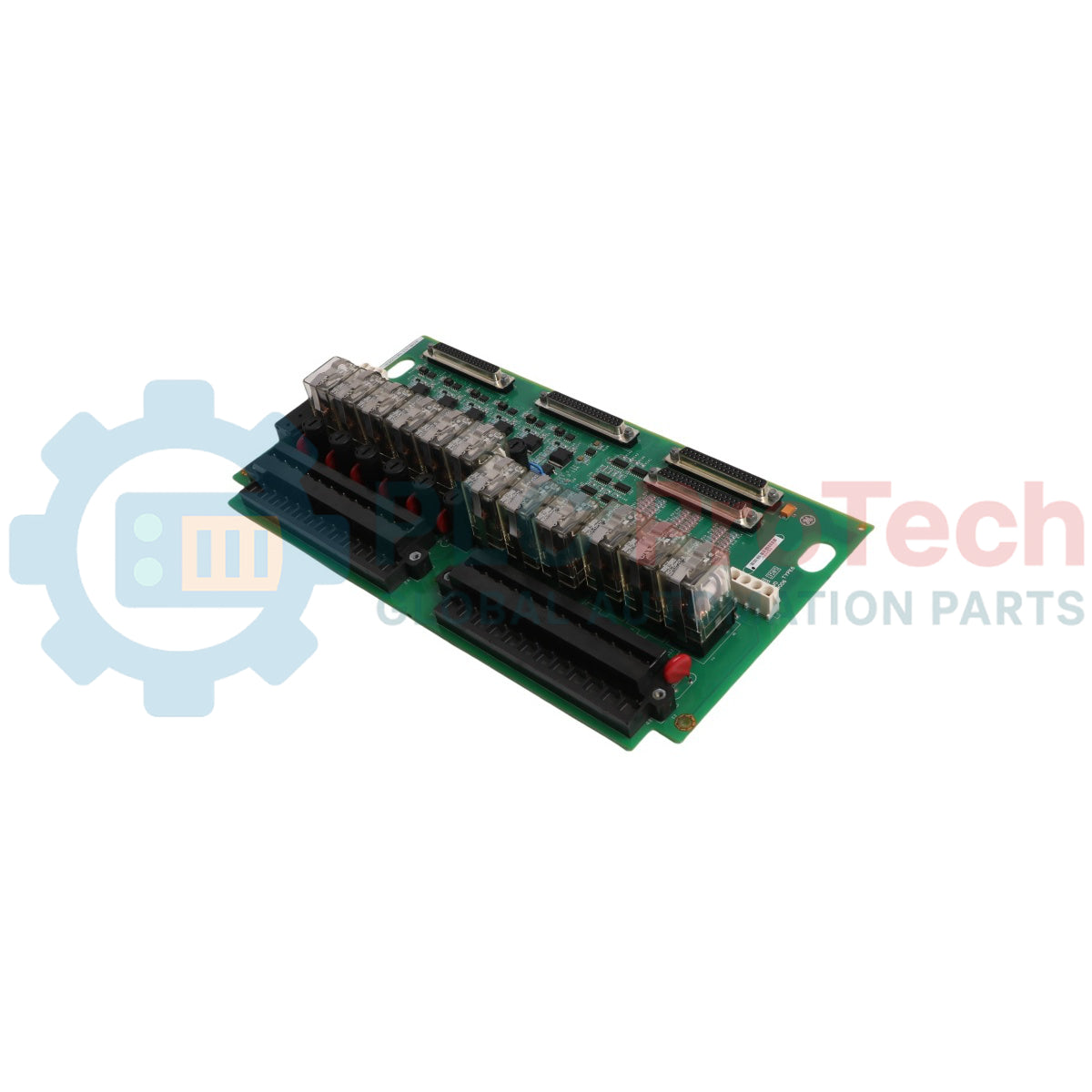

Scheda di uscita relè General Electric IS200TRLYH1BGE Mark VIe

Descrizione

IS200TRLYH1BGE è una scheda di uscita a relè ad alte prestazioni prodotta da General Electric nell'ambito della piattaforma del sistema di controllo Mark VIe. È progettata per ospitare 12 relè magnetici plug-in, offrendo un instradamento versatile dei segnali di contatto nelle architetture di gestione delle turbine. I primi sei canali dei relè possono essere configurati tramite ponticelli integrati per contatti puliti, uscite con contatti Form-C o il pilotaggio di solenoidi esterni. I relè da 7 a 11 forniscono configurazioni di contatti Form-C isolati e non alimentati, mentre l'uscita 12 funge da contatto Form-C isolato dedicato, progettato specificamente per operazioni di sistema uniche, come i trasformatori di accensione.

Caratteristiche

• Soluzioni di alimentazione configurabili: supporta la selezione individuale della sorgente di alimentazione per i canali da 1 a 6, accettando linee standard da 125 V CC, 115/230 V CA o 24 V CC con filtri di soppressione integrati.
• Instradamento dei contatti isolati: dispone di contatti Form-C isolati sui relè da 7 a 11 per gestire la separazione dei circuiti secondari.
• Relè per applicazioni specializzate: fornisce una configurazione Form-C isolata dedicata sull'uscita 12, ottimizzata per carichi specializzati ad alta richiesta, come i trasformatori di accensione.
• Protezione individuale dalle sovracorrenti: è dotata di alloggiamenti per fusibili selezionabili tramite ponticelli (da FU1 a FU12) per proteggere i singoli rami delle uscite dei relè.
• Rilevamento avanzato dei contatti: integra gruppi di ponticelli (da JP1 a JP12) per consentire il rilevamento selettivo della tensione dei contatti nei parametri di controllo designati.

Applicazioni

• Sistemi di gestione delle turbine a vapore, a gas e idrauliche Mark VIe
• Sistemi di controllo del pilotaggio dei solenoidi e linee di attuatori industriali
• Applicazioni con trasformatori di accensione nelle centrali elettriche

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Fissaggio dei morsetti: fissare le due morsettiere I/O di campo direttamente al telaio della scheda utilizzando due viti per morsettiera. Assicurarsi che i diametri dei cavi non superino 12 AWG.
• Riduzione delle interferenze elettromagnetiche: collegare le schermature dei cavi di campo direttamente alle strisce terminali di schermatura situate accanto a ciascuna morsettiera, mantenendole saldamente collegate alla messa a terra del telaio.
• Assegnazione dei fusibili: per i relè da 1 a 6 che utilizzano la distribuzione dell'alimentazione di campo, assicurarsi che due fusibili appropriati siano inseriti correttamente in ciascun circuito corrispondente (alloggiamenti da FU1 a FU6).
