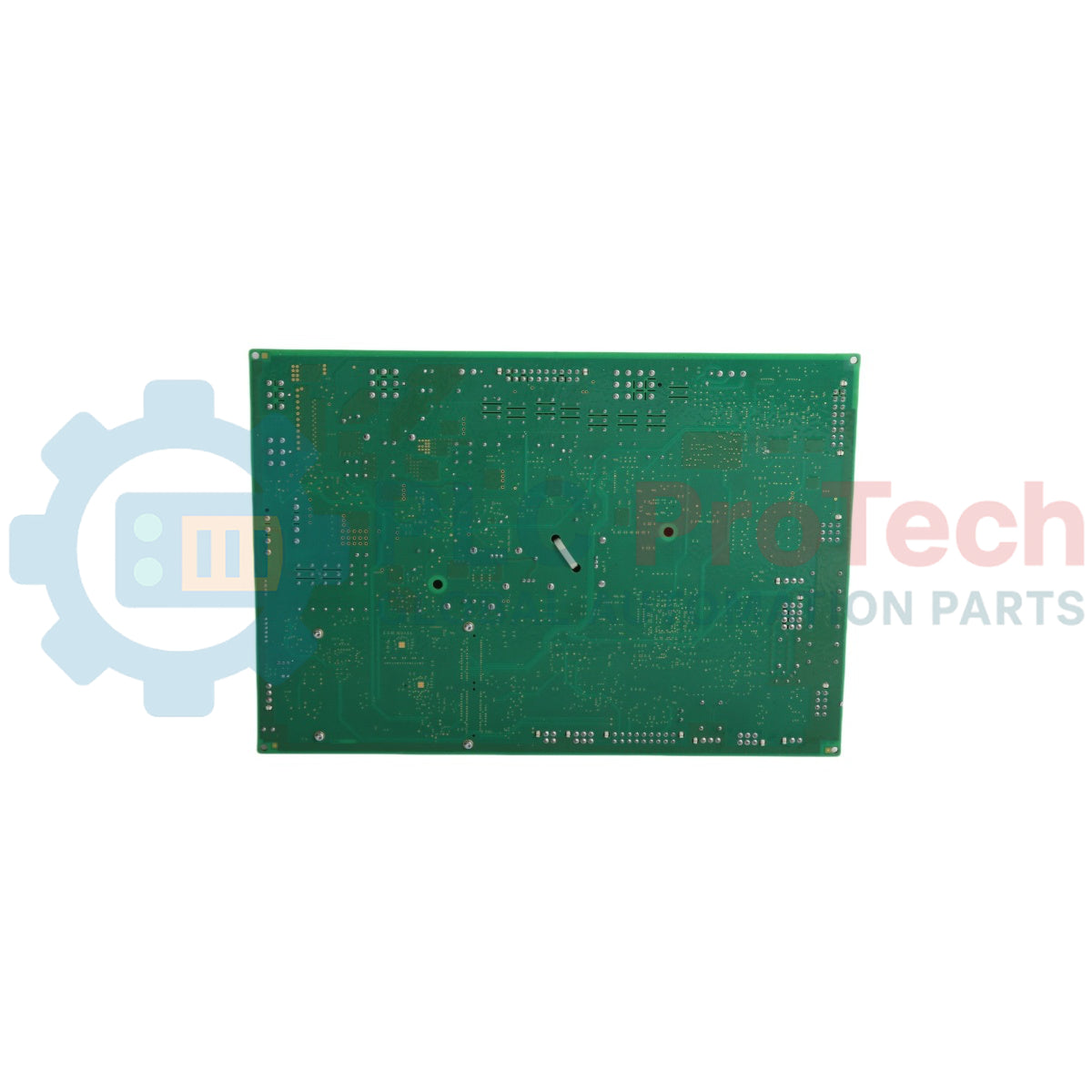

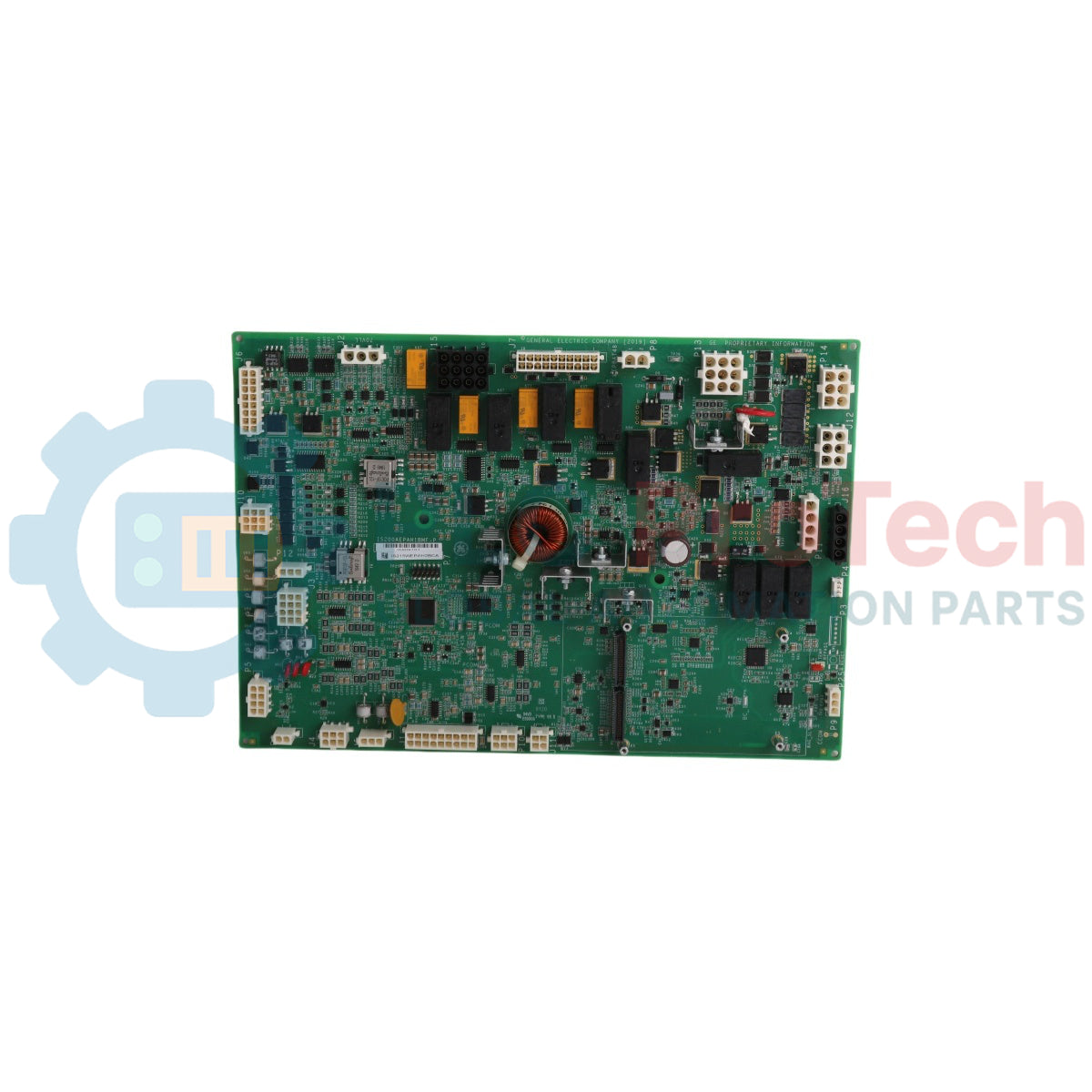

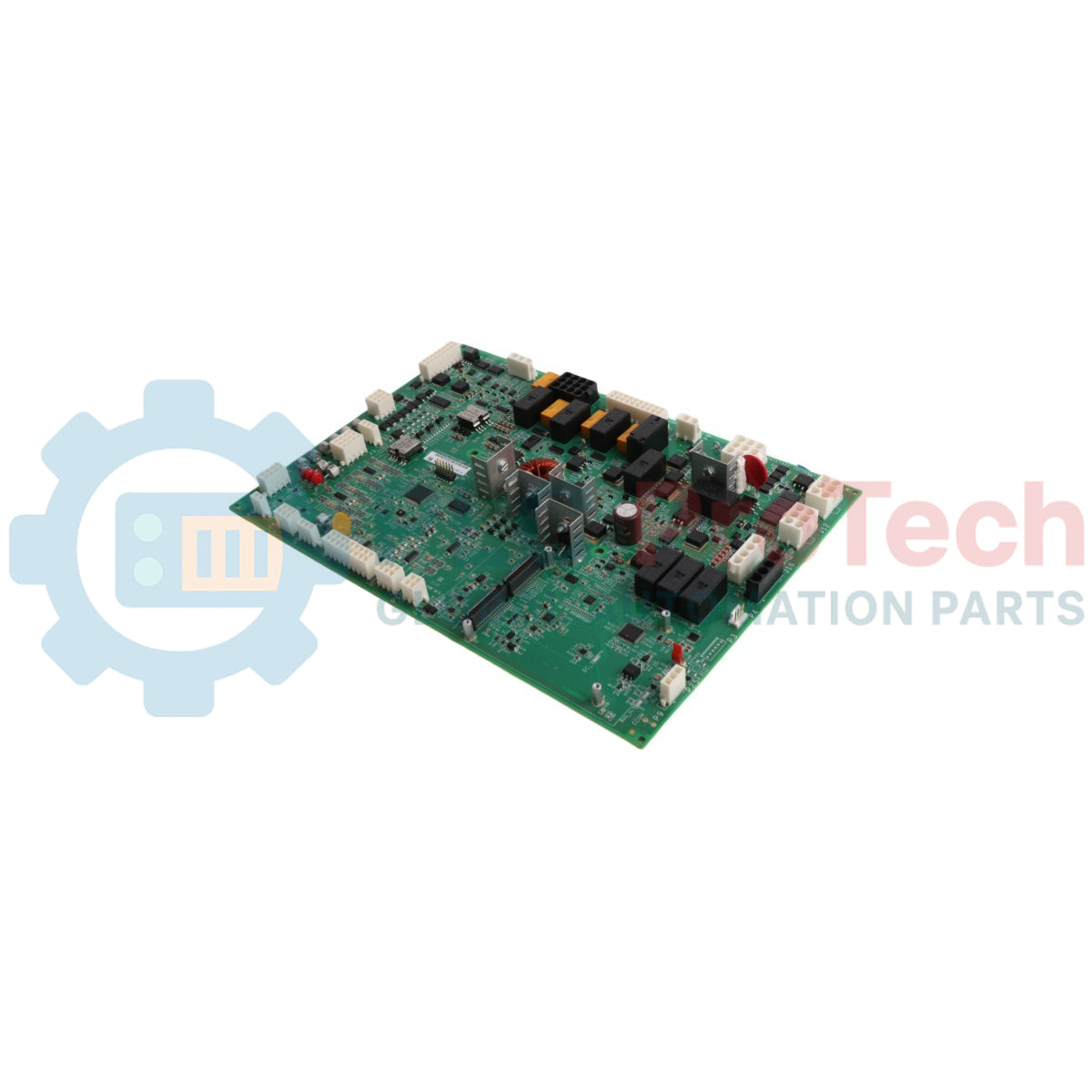

Scheda dell'asse di inclinazione per l'energia eolica General Electric IS215WEPAH2B Mark VIe Speedtronic

Descrizione

La IS215WEPAH2B è una scheda dell'asse di beccheggio per l'energia eolica, prodotta da GE Energy per gli azionamenti automatizzati del sistema di controllo delle turbine eoliche Mark VIe Speedtronic Series. Questo gruppo circuitale principale funge da controller ad alta affidabilità che monitora e regola il posizionamento delle pale, i vettori di movimento dinamico e il instradamento dei segnali all'interno di un azionamento di beccheggio per turbine eoliche. La IS215WEPAH2B dispone di un'infrastruttura hardware complessa composta da 29 ingressi discreti e analogici e 14 uscite multi-stile. Per elaborare circuiti di retroazione della rotazione specializzati, il dispositivo utilizza un ingresso per encoder incrementale integrato abbinato a due uscite di controllo a modulazione di larghezza d'impulso (PWM). Per una maggiore capacità di elaborazione e integrazione meccanica, il modulo principale presenta due schede figlie collegate, designate AEPAH1B e BPPC. Inoltre, il gruppo è realizzato con uno strato completo di rivestimento conformale per mantenere l'integrità fisica della scheda a circuiti stampati durante rigorose operazioni di automazione.

Caratteristiche

• Controlla e regola il posizionamento delle pale delle turbine eoliche e i vettori di rotazione dell'asse di beccheggio
• Presenta una revisione primaria di fabbrica funzionale certificata di classe B
• Completamente trattata con uno speciale strato di rivestimento conformale per PCB, a protezione dal deterioramento ambientale
• Interfaccia con un ingresso per encoder incrementale per mappare rapide variazioni della direzione e del movimento delle pale
• Integra due uscite di controllo a modulazione di larghezza d'impulso (PWM) per ridurre la potenza media dei segnali applicati
• Realizzata con una topologia a più schede che ospita due schede figlie integrate (AEPAH1B e BPPC)
• Integra due interfacce RS-485 integrate per mantenere comunicazioni seriali multipunto

Applicazioni

• Monitoraggio dell'asse di beccheggio e regolazione dell'azionamento di turbine eoliche di scala industriale
• Sistemi di regolazione in tempo reale del circuito di orientamento delle pale del rotore
• Regolazione della potenza PWM a doppio canale nei sistemi di azionamento eolico
• Acquisizione dati tramite bus seriale industriale ad alta densità

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Ispezione delle schede figlie: prima del montaggio, verificare l'allineamento meccanico e la stabilità dell'interblocco delle schede figlie AEPAH1B e BPPC preinstallate.
• Separazione del cablaggio: instradare le linee degli ingressi discreti separatamente dai percorsi degli ingressi analogici a basso segnale, per ridurre al minimo le interferenze elettromagnetiche sulla scheda.
• Configurazione dell'encoder: collegare il sensore di feedback direttamente al canale dedicato dell'encoder incrementale per garantire cicli di risposta immediati del tracciamento durante le raffiche di vento.
• Sicurezza ambientale: installare il gruppo all'interno di un alloggiamento chiuso e protetto dalle condizioni climatiche, per integrare la protezione offerta dal rivestimento conforme integrato.
