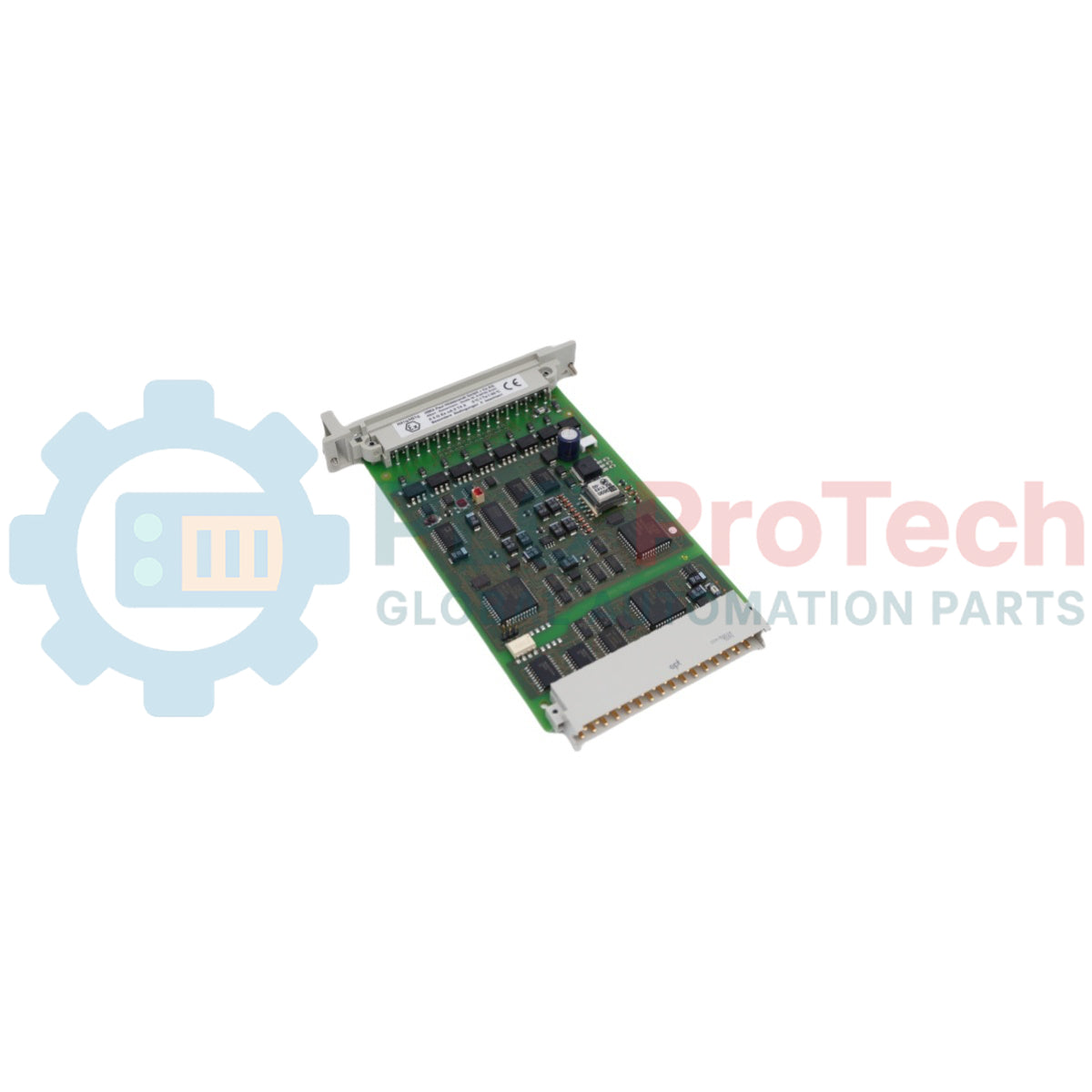

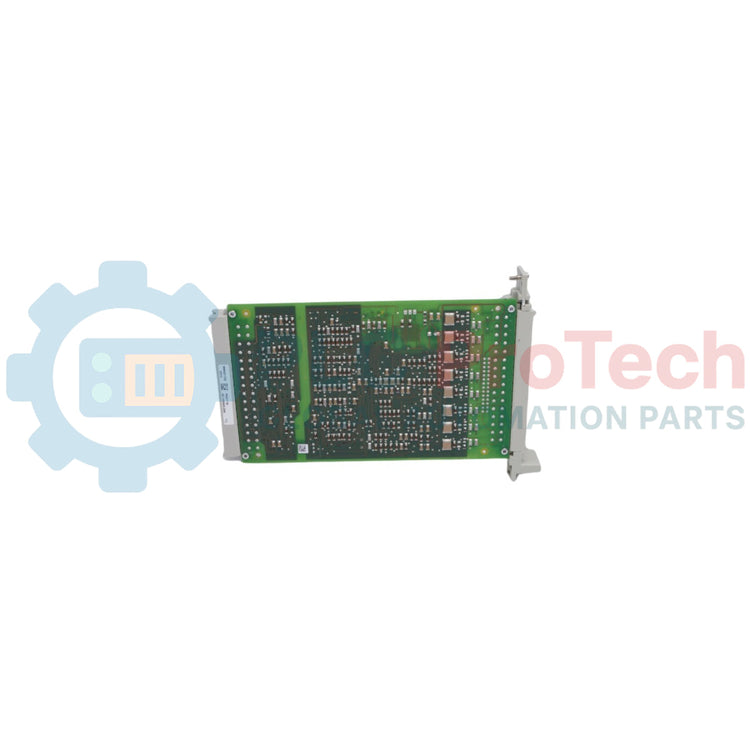

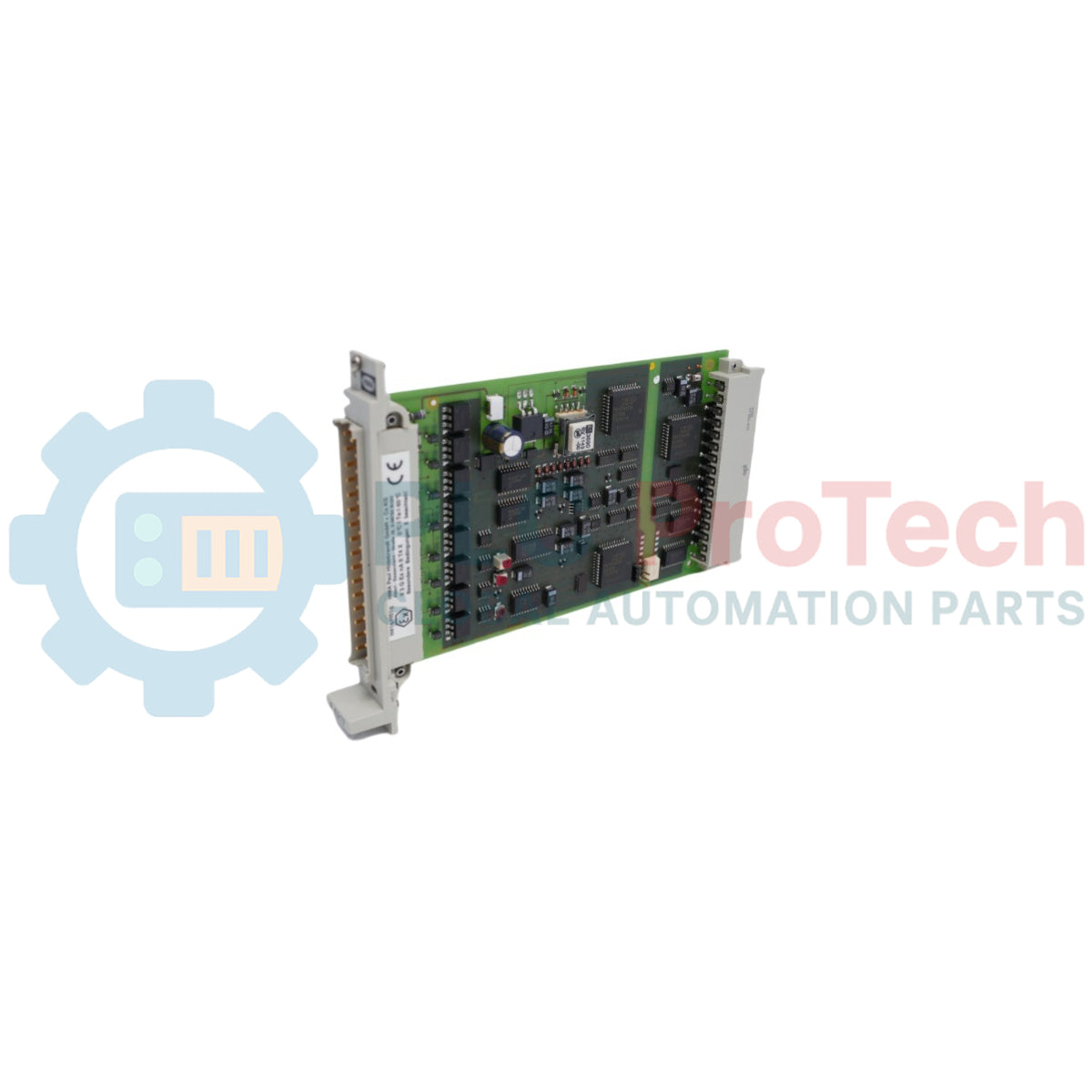

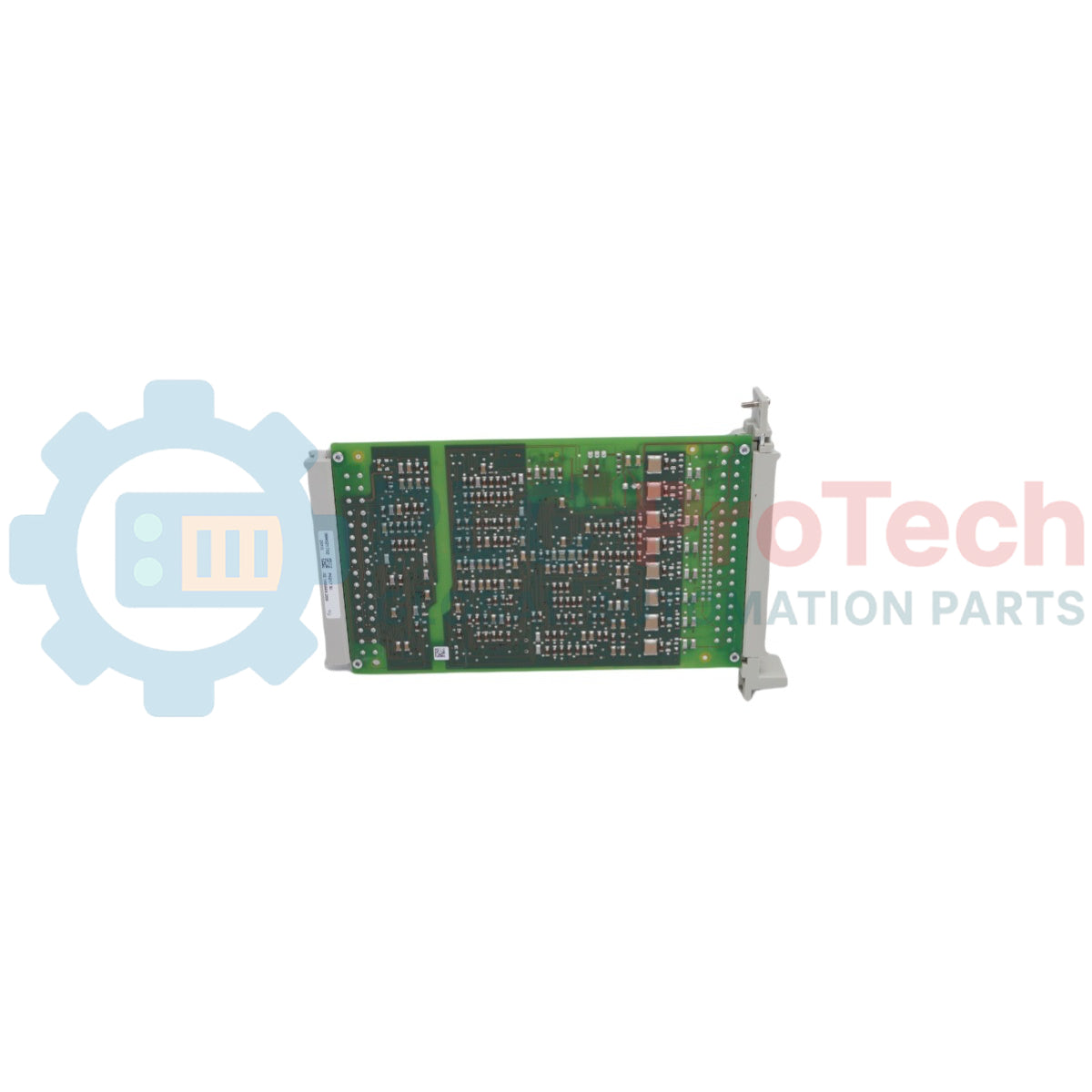

Modulo di ingresso analogico a 8 canali HIMA F6217

Descrizione

HIMA F 6217 (F6217) è un modulo di ingresso analogico di sicurezza a 8 canali, progettato per applicazioni industriali critiche per la sicurezza fino a SIL 3 secondo la norma IEC 61508. HIMA F 6217 dispone di un sistema di processori ridondante correlato alla sicurezza, contenente i microcontrollori uC1, uC2 e uC3, per eseguire autotest integrati direttamente sul modulo. Dotato di isolamento sicuro, il modulo elabora ingressi standard in corrente (0/4...20 mA) e ingressi in tensione (0...5/10 V) con una risoluzione di 12 bit. Le routine di test interne valutano continuamente la linearità del convertitore A/D, l'overflow del convertitore A/D, la diafonia tra i canali, la funzionalità del filtro d'ingresso e la comunicazione sul bus I/O. Gli errori rilevati generano errori di bit dei singoli canali, interpretati e valutati all'interno del programma utente in ELOP II.

Caratteristiche

• 8 canali di ingresso analogici con isolamento sicuro
• Struttura ridondante di microcontrollori correlata alla sicurezza (uC1, uC2 e uC3)
• Autotest interno continuo dei convertitori A/D, delle memorie, dei filtri d'ingresso e della comunicazione sul bus I/O
• Applicabile nei sistemi correlati alla sicurezza fino a SIL 3 in conformità alla norma IEC 61508
• Supporto per collegamenti ridondanti in corrente o tensione e alimentazioni dei trasmettitori
• Costante di tempo del filtro d'ingresso di circa 10 ms per l'elaborazione dei segnali
• Rilevamento degli errori di bit dei singoli canali per la valutazione del programma di sicurezza in ELOP II

Applicazioni

• Sistemi strumentati di sicurezza (SIS) che richiedono una certificazione fino a SIL 3
• Sistemi di arresto di emergenza (ESD)
• Controllo e monitoraggio dei processi industriali
• Acquisizione di segnali da circuiti in corrente e trasmettitori di tensione
• Circuiti ridondanti di misura analogica ad alta disponibilità

Specifiche tecniche

Collegamenti/Interfacce

Marcatura dei conduttori per connettore del cavo Z 7127/6217/C../I (U5V) e Z 7127/6217/C../U10V

Marcatura dei conduttori per connettore del cavo con alimentazione del trasmettitore Z 7128/6217/C../ITI

Linee guida per l'installazione

• Schermatura e cablaggio: Per i circuiti degli ingressi di campo devono essere utilizzati cavi schermati e si raccomanda l'uso di cavi intrecciati per ottenere la piena immunità alle interferenze. Il cablaggio senza schermatura è accettabile solo se l'ambiente del trasmettitore è privo di interferenze e le distanze sono relativamente brevi (ad esempio all'interno di un armadio).
• Separazione dell'alimentazione: I cavi dell'alimentazione devono essere separati localmente dai circuiti degli ingressi di campo.
• Messa a terra: Devono essere applicate rigorosamente misure di messa a terra adeguate. Il connettore a spina a contatto piatto da 6.3 x 0.8 mm2 sui collegamenti dello schermo del cavo deve essere collegato alla barra di terra situata sotto lo slot.
• Raffreddamento e temperatura: Devono essere adottate misure esterne contro l'aumento della temperatura all'interno degli armadi (ad esempio installando ventole di raffreddamento dell'armadio).
• Ingressi non utilizzati: Terminare gli ingressi di tensione da 0...5 V non utilizzati mediante ponticelli. Terminare gli ingressi di corrente non utilizzati con lo shunt e gli ingressi di tensione da 0...10 V non utilizzati con il partitore di tensione nel connettore del cavo.
• Interferenze a bassa frequenza: Negli ambienti soggetti a impulsi di pressione esterni di circa 10 Hz (ad esempio vicino a pompe a pistone), abilitare il filtraggio digitale del sensore oppure installare un filtro passa-basso H 7017 opzionale per prevenire errori temporanei dei bit dei canali.
• Isolamento speciale del trasmettitore: Se si utilizzano trasmettitori con diodi Zener interni (ad esempio Saab/Rosemount 3300 GWR), è necessario implementare un isolamento galvanico (ad esempio l'isolatore HART HIMA H 6200) nella linea del segnale. Il connettore per cavo Z 7128 non deve essere utilizzato con barriere Zener.
• Manutenzione: Non è richiesta alcuna manutenzione ordinaria. In caso di guasto del modulo, il dispositivo si diseccita e deve essere sostituito.

Conformità e certificazioni

• IEC 61508 SIL 3
• CE
