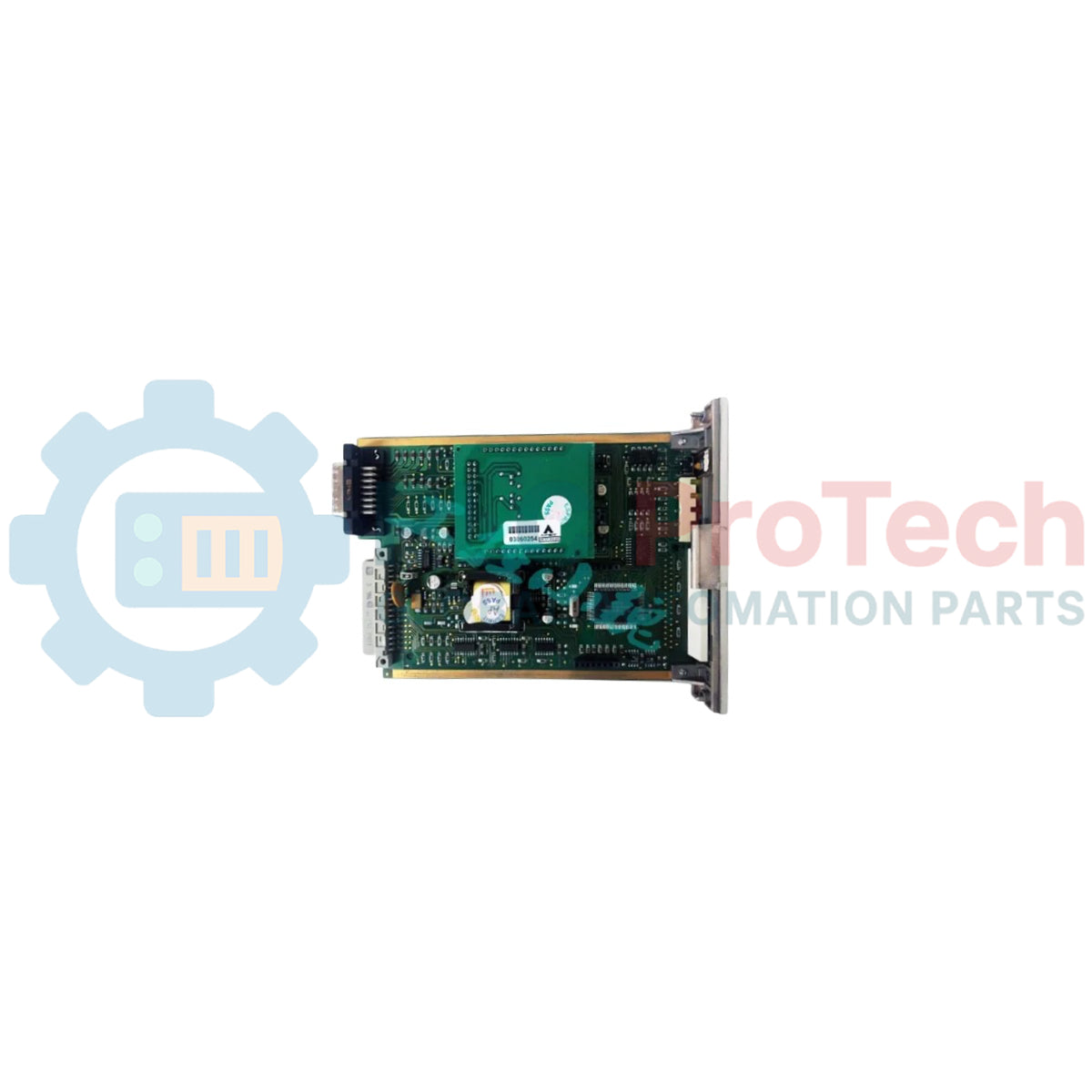

Gruppo rack System 57 Honeywell 05701-A-0502

Descrizione

Progettato per fungere da struttura portante e dorsale elettrica per gli array di monitoraggio del rilevamento gas, l'Honeywell 05701-A-0502 alloggia e interconnette le schede di controllo System 57 all'interno di uno chassis centralizzato. Questo gruppo sub-rack largo metà di 19 pollici e alto 6U è dotato di cablaggio backplane integrato per distribuire l'alimentazione operativa e instradare i canali dai sensori installati sul campo ai singoli moduli di rilevamento gas. Progettato per ambienti critici per la sicurezza, il sistema include una scheda di ingegneria dedicata e una scheda di ingresso CC per garantire una distribuzione dell'alimentazione stabile e a basso rumore su tutti i canali occupati. Il design con cablaggio di campo frontale riduce al minimo l'ingombro dell'installazione e semplifica l'accesso diagnostico per i tecnici sul campo.

Caratteristiche

• Architettura robusta dello chassis: Telaio sub-rack robusto largo metà di 19 pollici e alto 6U, progettato per il montaggio in armadi industriali standard.
• Regolazione integrata dell'alimentazione: Dotato in fabbrica di una scheda di ingresso CC ad alta integrità per regolare l'alimentazione e prevenire i transitori di tensione.
• Ottimizzazione dell'accesso frontale: Configurato specificamente per il cablaggio di campo frontale, consente semplici sostituzioni fisiche delle schede e la risoluzione dei problemi tramite sonda di test.
• Interconnessioni precalibrate: Include un cavo di interconnessione testato in fabbrica e un kit di chiavi per evitare il disallineamento meccanico delle schede durante le installazioni ad alta densità.

Applicazioni

• Raffinerie e piattaforme offshore per l'esplorazione petrolchimica.
• Pannelli di controllo per il monitoraggio dei gas negli impianti di trattamento delle acque reflue.
• Stabilimenti industriali manifatturieri che richiedono il monitoraggio multicanale di gas tossici e combustibili.
• Sale di controllo in aree pericolose che utilizzano configurazioni Sieger System 57.

Specifiche tecniche

Approfondimenti empirici di ingegneria

Modelli alternativi e compatibilità

Il gruppo half-rack 05701-A-0502 è ottimizzato per applicazioni locali con meno di 8 canali. Per configurazioni di capacità superiore, gli ingegneri devono passare alla variante rack full-size da 19 pollici e 16 canali (05701-A-0301). Verificare sempre che le schede System 57 legacy utilizzino adattatori per terminali del backplane compatibili prima di sostituire a caldo i moduli all'interno di questo chassis.

Criticità applicative e note di ingegneria

Un problema comune negli enclosure compatti e non ventilati è l'accumulo di calore dovuto alle schede quad-channel completamente cariche. Assicurarsi che vi siano almeno 50mm di spazio libero sopra e sotto i limiti del rack 6U per favorire il raffreddamento per convezione. Evitare di far passare le linee di alimentazione dei sensori ad alto carico accanto ai cavi della rete CA ad alta tensione nella stessa canalina, poiché i filtri integrati della scheda di ingresso CC System 57 sono sensibili ai forti loop di induzione elettromagnetica.

Suggerimenti per la messa in servizio e il cablaggio

Quando si cablano i collegamenti del pannello frontale, verificare che il perno di terra principale sul backplane sia collegato direttamente alla terra pulita dello strumento. La mancata realizzazione di un percorso di messa a terra a bassa impedenza può causare derive di misura sui circuiti dei sensori catalitici e tossici 4-20mA collegati al backplane.
