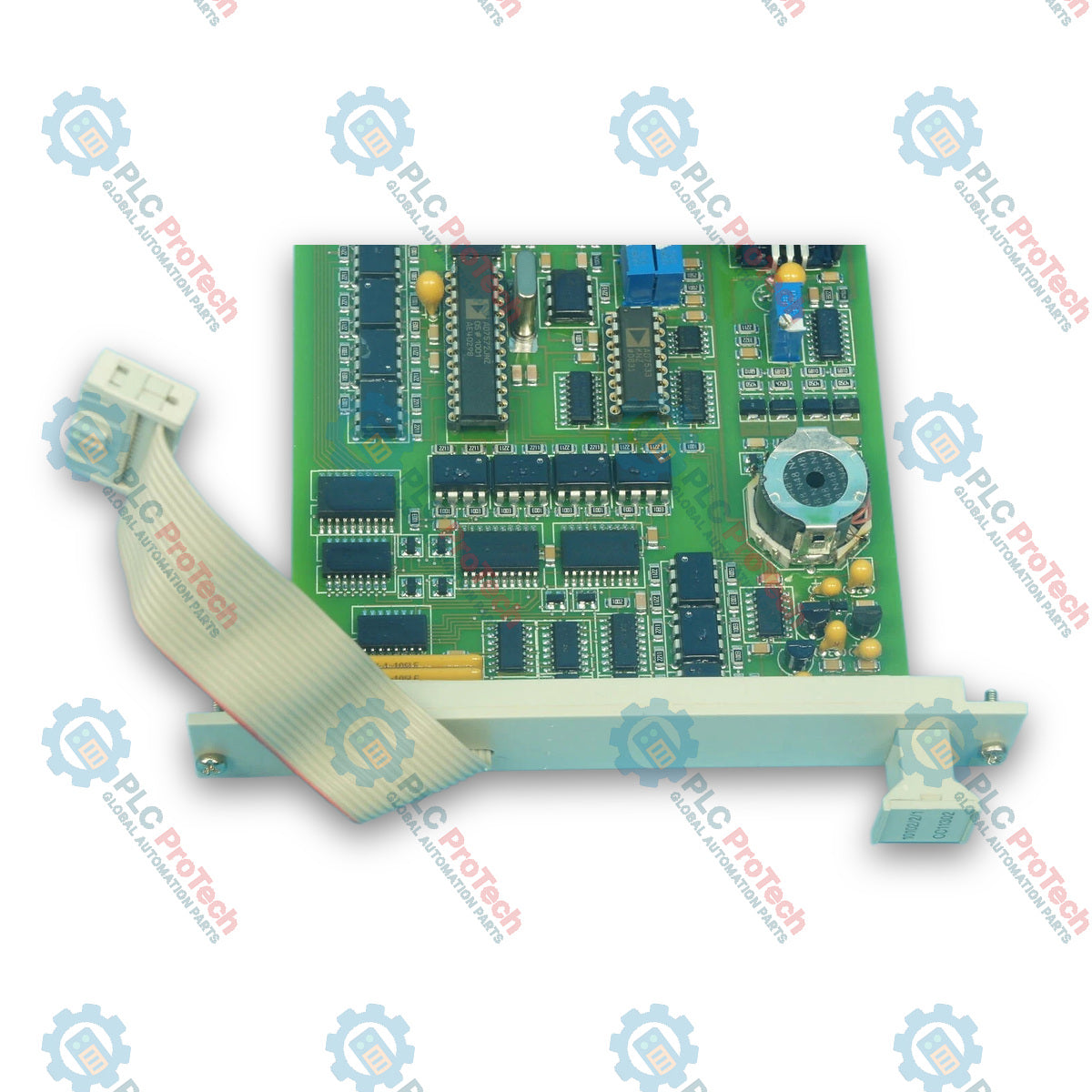

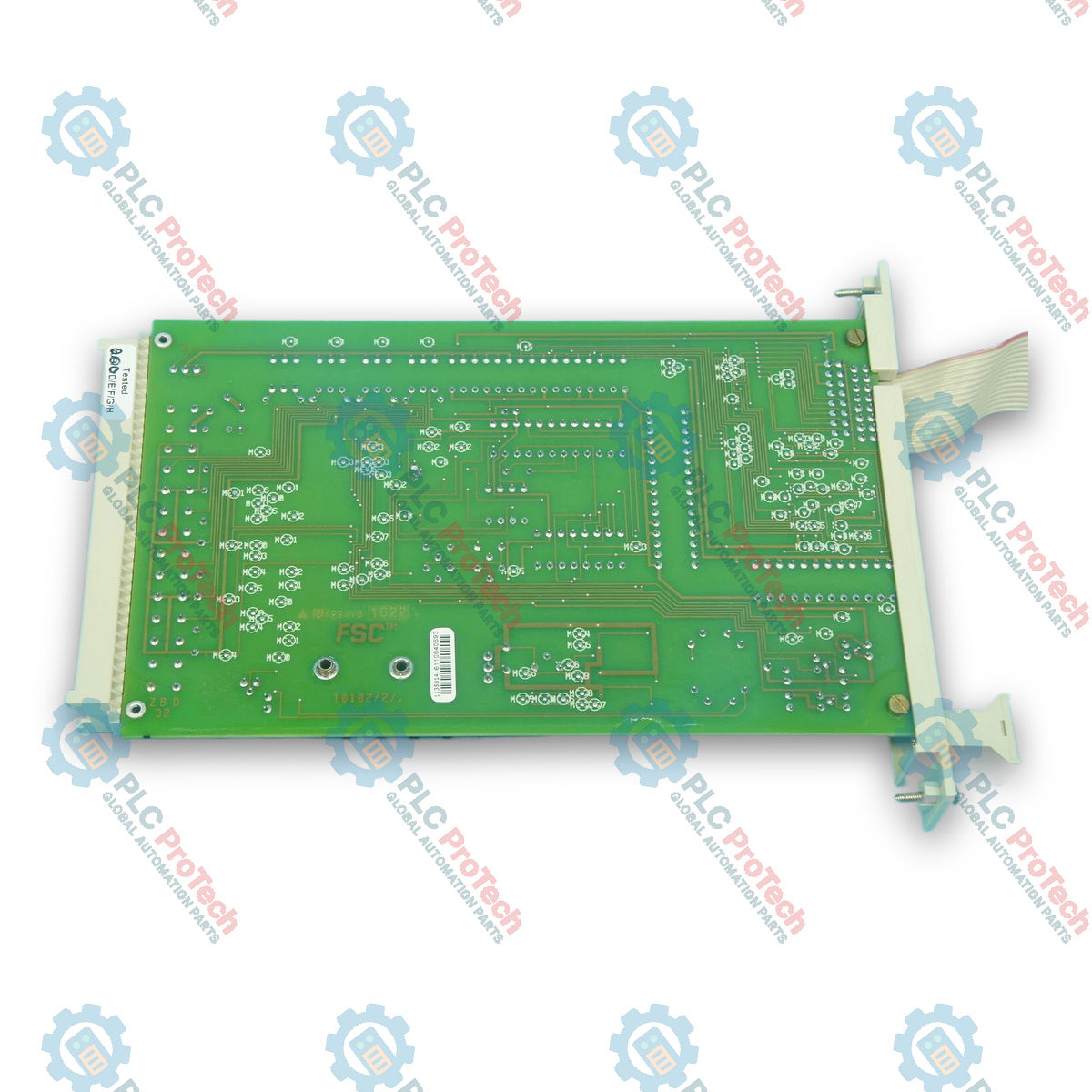

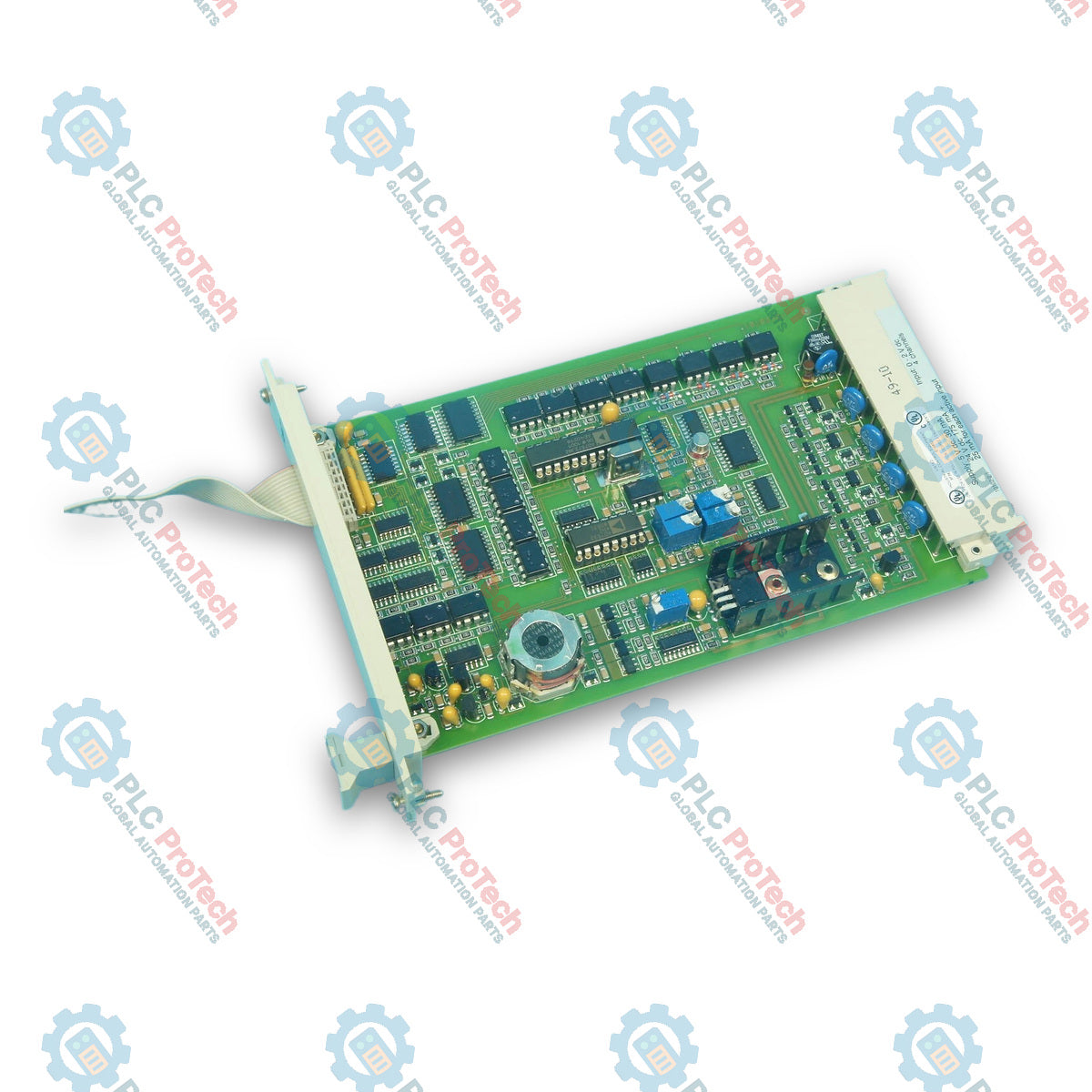

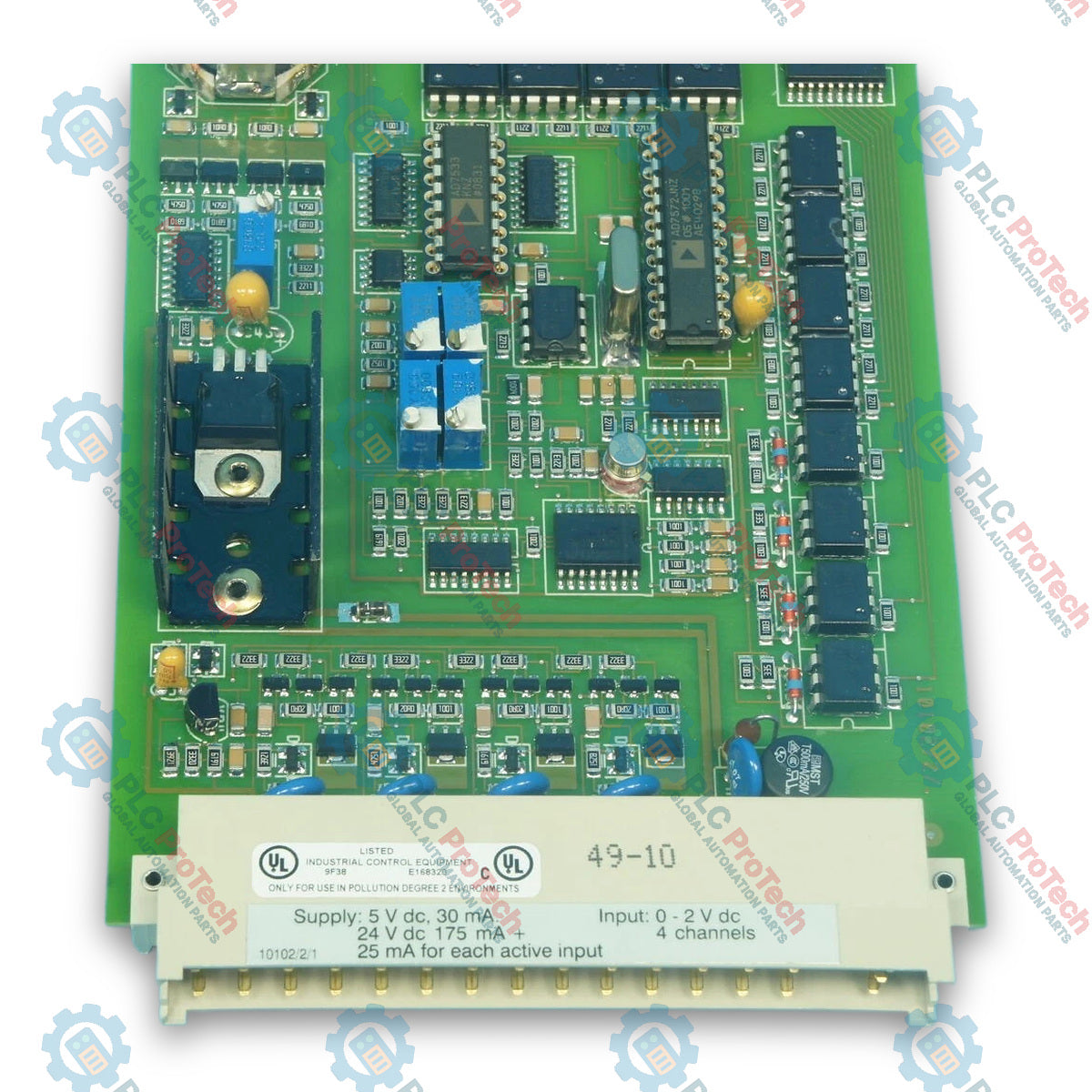

Modulo di ingresso analogico fail-safe FSC Honeywell 10102/2/1 11301

Descrizione

Honeywell 10102/2/1 è un modulo di ingresso analogico fail-safe a 4 canali, progettato per applicazioni critiche per la sicurezza nei sistemi Honeywell Fail Safe Control (FSC). Dotato di un intervallo di ingresso nativo di 0-2 Vdc, gli ingressi condividono una connessione comune a 0 V e sono galvanicamente isolati dalle linee di alimentazione interne a 24 Vdc e 5 Vdc.

Il modulo supporta sia la modalità attiva (fornisce alimentazione individuale del loop a 26 Vdc, protetta contro i cortocircuiti, per i trasmettitori di campo) sia la modalità passiva (utilizza l'alimentazione esterna del trasmettitore). Grazie all'elevata impedenza di ingresso, due moduli 10102/2/1 possono essere collegati in parallelo per una maggiore ridondanza. Ogni canale di ingresso richiede un modulo convertitore di ingresso analogico esterno (serie 10102/A/x), rendendo questo modulo strettamente compatibile con i backplane I/O del rack FSC.

L'autodiagnostica integrata monitora continuamente i tempi di sicurezza del processo verificando la precisione assoluta, l'integrità della conversione sull'intero intervallo, la diafonia tra i canali e le tensioni di riferimento interne generate tramite un convertitore D/A integrato.

Caratteristiche

• 4 canali di ingresso galvanicamente isolati: intervallo di ingresso diretto standard 0-2 Vdc, isolato dall'elettronica interna a 5 Vdc e 24 Vdc.
• Supporto all'alimentazione attiva/passiva: fornisce un'uscita di alimentazione attiva a 26 Vdc per i trasmettitori alimentati dal loop oppure accetta segnali di ingresso passivi da dispositivi alimentati esternamente.
• Capacità di collegamento in parallelo: l'elevata impedenza di ingresso consente di collegare in parallelo due moduli 10102/2/1 per raddoppiare la distribuzione del segnale nel sistema.
• Autodiagnostica completa: esegue la scansione degli ingressi, delle alimentazioni interne e delle uscite a 26 Vdc entro le finestre temporali configurate per la sicurezza del processo, inclusa la verifica delle perdite del filtro di ingresso.
• Variante EMC potenziata: il suffisso del modulo 11301 indica una protezione migliorata dalla compatibilità elettromagnetica (EMC).
• Conversione A/D con risoluzione a 12 bit: conversione digitale ad alta precisione con errore totale <= 0.75%.

Specifiche tecniche

Requisiti generali e di alimentazione

Prestazioni degli ingressi

Codifica meccanica

Compatibilità del segnale di ingresso analogico FSC (compatibilità 10102/A/x)

Per interfacciare la strumentazione di campo standard, il modulo 10102/2/1 deve essere abbinato al modulo convertitore 10102/A/x appropriato, come descritto di seguito:

Nota: i segnali non standard (ad esempio termocoppie, RTD PT-100) devono essere preventivamente convertiti in loop di tensione o corrente standard prima del collegamento agli adattatori 10102/A/x.

Linee guida per l'installazione

1. Ispezione di sicurezza pre-installazione: Verificare l'integrità fisica dell'alloggiamento Eurocard, dei connettori a pin del backplane e del meccanismo di codifica. Assicurarsi che il sistema sia spento oppure seguire i protocolli di sicurezza specifici dell'impianto per la sostituzione a caldo prima di inserire il modulo in un rack attivo.
2. Allineamento della codifica meccanica: Verificare che lo slot del backplane sia codificato per corrispondere al profilo di codifica del modulo (A5 C17 per il modello 10102/2/1). Non forzare la scheda se si incontra resistenza, poiché i perni di codifica piegati devono essere sostituiti anziché raddrizzati.
3. Inserimento nel rack: Allineare con cura i bordi della scheda del modulo alle guide superiore e inferiore del rack I/O FSC designato. Inserire saldamente il modulo finché i connettori posteriori del backplane non sono completamente innestati. Serrare le viti di fissaggio del pannello frontale per garantire la messa a terra e l'innesto meccanico.
4. Cablaggio di campo e configurazione del modulo convertitore: Verificare il cablaggio del condizionamento del segnale tramite l'appropriato Field Termination Assembly (FTA) o una rete esterna di conversione a resistori (ad esempio, per convertire ingressi da 4-20 mA o 0-10 V nel livello di tensione richiesto dal modulo). Assicurarsi che i cavi a doppino intrecciato schermati siano messi a terra a un'estremità per prevenire interferenze dovute a loop di massa.

Configurazione e messa in servizio

1. Configurazione del software di sistema: Aprire il software della stazione utente FSC e assegnare il modulo alla posizione precisa di rack e slot definita nel layout hardware del progetto. Verificare che la compatibilità della revisione software sia impostata sulla versione 3.00 o successiva.
2. Calibrazione del segnale e verifica del loop: Iniettare segnali di riferimento calibrati (ad esempio 4 mA, 12 mA e 20 mA tramite un calibratore di loop) ai terminali FTA. Controllare le unità ingegneristiche del software e il display diagnostico per confermare l'accuratezza della conversione analogico-digitale su tutti e 4 i canali.
3. Verifica diagnostica: Monitorare i LED di stato del pannello frontale e lo stato del sistema del modulo diagnostico e batteria (DBM) per assicurarsi che non vengano segnalati guasti ai canali, condizioni di circuito aperto o errori di comunicazione del backplane.

Conformità e certificazioni

• DIN V 19250 / DIN V 0801: Certificato per applicazioni critiche per la sicurezza fino alla classe di requisiti AK 8.
• Conformità CE: Conforme alla Direttiva europea EMC (89/336/CEE) e alla Direttiva sulla bassa tensione (73/23/CEE).
• Norme di sicurezza industriale: Conforme a EN 61131-2 (controllori programmabili) e UL 508 / UL 1998 (software e apparecchiature di controllo relative alla sicurezza).
• Test ambientali: Testato secondo le norme DIN IEC 68 Parte 2 per freddo, calore secco, calore umido, urti e vibrazioni sinusoidali.
