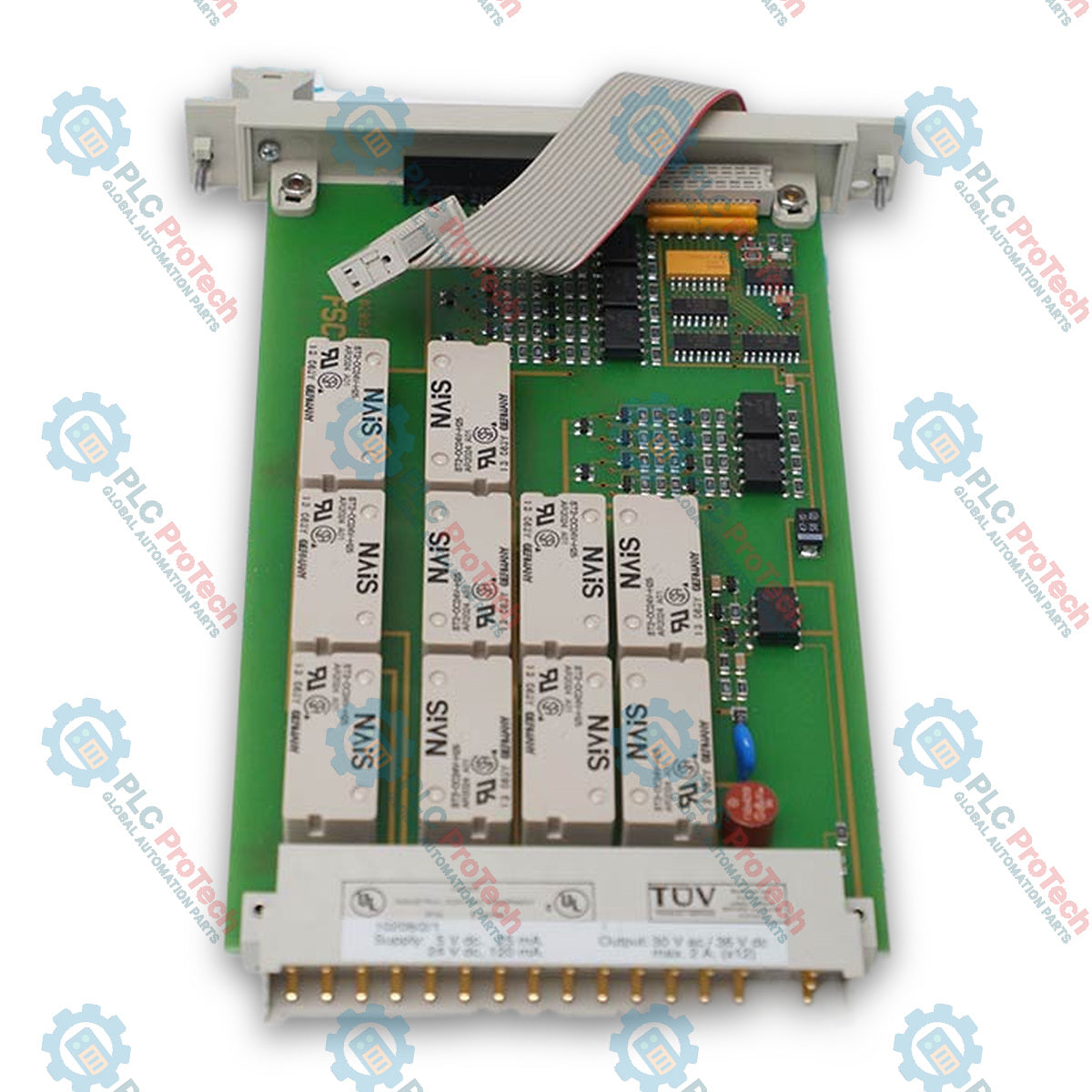

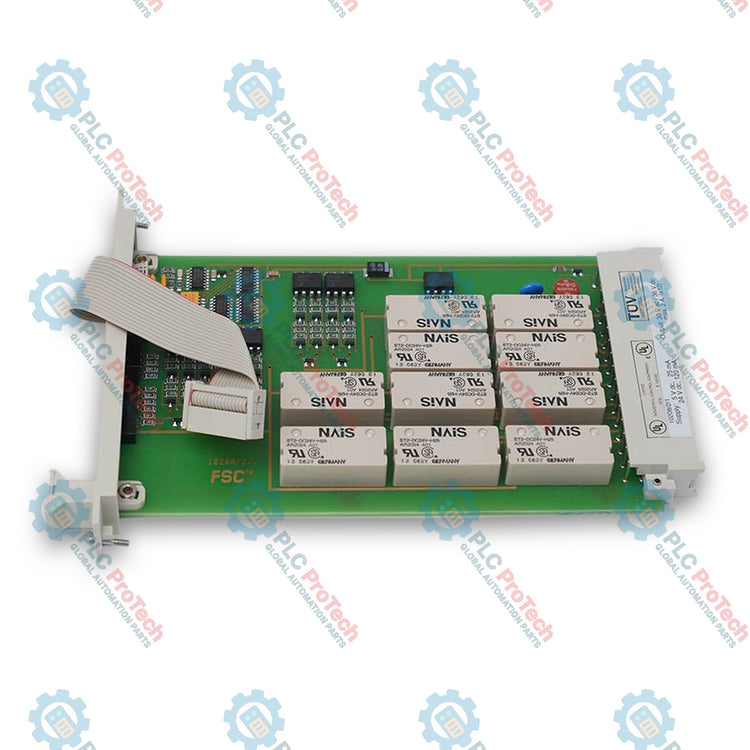

Honeywell 10208/2/1 Modulo di uscita del relè di controllo fail-safe

Descrizione

Il Honeywell 10208/2/1 è un modulo di uscita a relè plug-and-play progettato per la commutazione discreta, il controllo con relè interposti e l'isolamento dei segnali nell'architettura del sistema Honeywell Fail Safe Control (FSC). Operando come componente I/O dedicato, collega la logica interna del controller agli attuatori sul campo, ai relè interposti, alle elettrovalvole o ai circuiti di allarme che richiedono la commutazione tramite contatti puliti.

Il modulo dispone di 10 canali di uscita che utilizzano contatti fisici di relè. Realizzato nel formato Eurocard standard, con requisiti di spazio pari a 4 TE, 3 HE (4 HP, 3U), si inserisce direttamente nei backplane I/O FSC compatibili tramite la relativa interfaccia posteriore a bordo scheda. Utilizzando l'architettura plug-and-play della serie 10xxx/2/x, il Honeywell 10208/2/1 presenta una codifica meccanica definita in fabbrica (fori A9 e C17) per impedire l'inserimento di moduli errati e proteggere l'integrità del cablaggio del sistema.

Caratteristiche

• 10 canali di uscita isolati: fornisce 10 uscite indipendenti con contatti di relè per applicazioni di commutazione discreta e controllo con relè interposti.
• Architettura plug-and-play: appartiene alla serie hardware 10xxx/2/x, supportando l'inserimento codificato nei backplane del sistema senza circuiti I/O cablati tra rack e connettore.
• Codifica meccanica: i fori di codifica assegnati in fabbrica nelle posizioni A9 e C17 corrispondono ai relativi pin del rack (A9, C17) per impedire l'inserimento accidentale di moduli di tipo errato.
• Formato Eurocard compatto: richiede un passo orizzontale di 4 TE (4 HP) e un'altezza verticale di 3 HE (3U) nei rack I/O FSC standard da 19 pollici.
• Commutazione affidabile dei contatti: ideale per carichi interposti, segnalazioni con trombe/lampade di allarme e isolamento galvanico tra la logica del sistema e i circuiti di controllo esterni.

Applicazioni

• Controllo di relè interposti per elettrovalvole, avviatori di motori e contattori.
• Isolamento dei segnali sul campo e commutazione tramite contatti puliti a potenziale libero.
• Circuiti di comando per annunciatori, trombe di allarme e lampade di stato.
• Commutazione ausiliaria per l'arresto di emergenza (ESD) e interfaccia per gli interblocchi di processo.

Specifiche tecniche

Linee guida per l'installazione

1. Ispezione prima dell'installazione: ispezionare visivamente il modulo per verificare l'assenza di danni fisici. Assicurarsi che i fori di codifica SOURIAU 5159 nelle posizioni A9 e C17 siano puliti e integri.
2. Verifica del rack: verificare che lo slot selezionato sul backplane I/O (ad esempio 10314/1/1 o 10315/1/1) sia predisposto con i pin guida meccanici corrispondenti nelle posizioni A9 e C17. Non forzare mai un modulo nello slot se si incontra resistenza, poiché ciò indica una mancata corrispondenza della codifica.
3. Spegnimento e precauzioni ESD: prima di inserire o rimuovere i moduli, adottare procedure di manipolazione sicure contro le scariche elettrostatiche (ESD). Assicurarsi che le condizioni di alimentazione del rack siano conformi alle procedure di manutenzione del sistema.
4. Inserimento: allineare con attenzione le guide del bordo della scheda alle guide superiori e inferiori dello slot rack 3U. Far scorrere il modulo con decisione verso l'interno finché il connettore posteriore non si inserisce completamente nella presa del backplane. Serrare le viti di ritenuta superiori e inferiori per garantire una corretta messa a terra e il bloccaggio meccanico contro le vibrazioni.
5. Terminazione sul campo: assicurarsi che i cavi di interconnessione e gli assiemi di terminazione sul campo (FTA) o i morsetti associati ai canali di uscita a relè siano cablati secondo gli schemi del progetto prima di alimentare i circuiti di carico.
