Honeywell 10310/3/1CC Rilevatore di dispersione verso terra 20.008.211

Descrizione

Il Honeywell 10310/3/1CC (Codice prodotto 20.008.211) è un rilevatore compatto di dispersioni verso terra montato su guida DIN, progettato per il monitoraggio e il rilevamento in tempo reale dei guasti a terra nei sistemi di controllo elettrico industriale. Sviluppato nella linea di prodotti Haussener Electronic per gli ambienti di sicurezza e controllo Honeywell, questo relè di monitoraggio specializzato controlla continuamente la resistenza di isolamento del sistema e rileva le violazioni della soglia di corrente di dispersione (CL > 25 mA) per prevenire tempi di fermo imprevisti, danni alle apparecchiature e rischi elettrici.

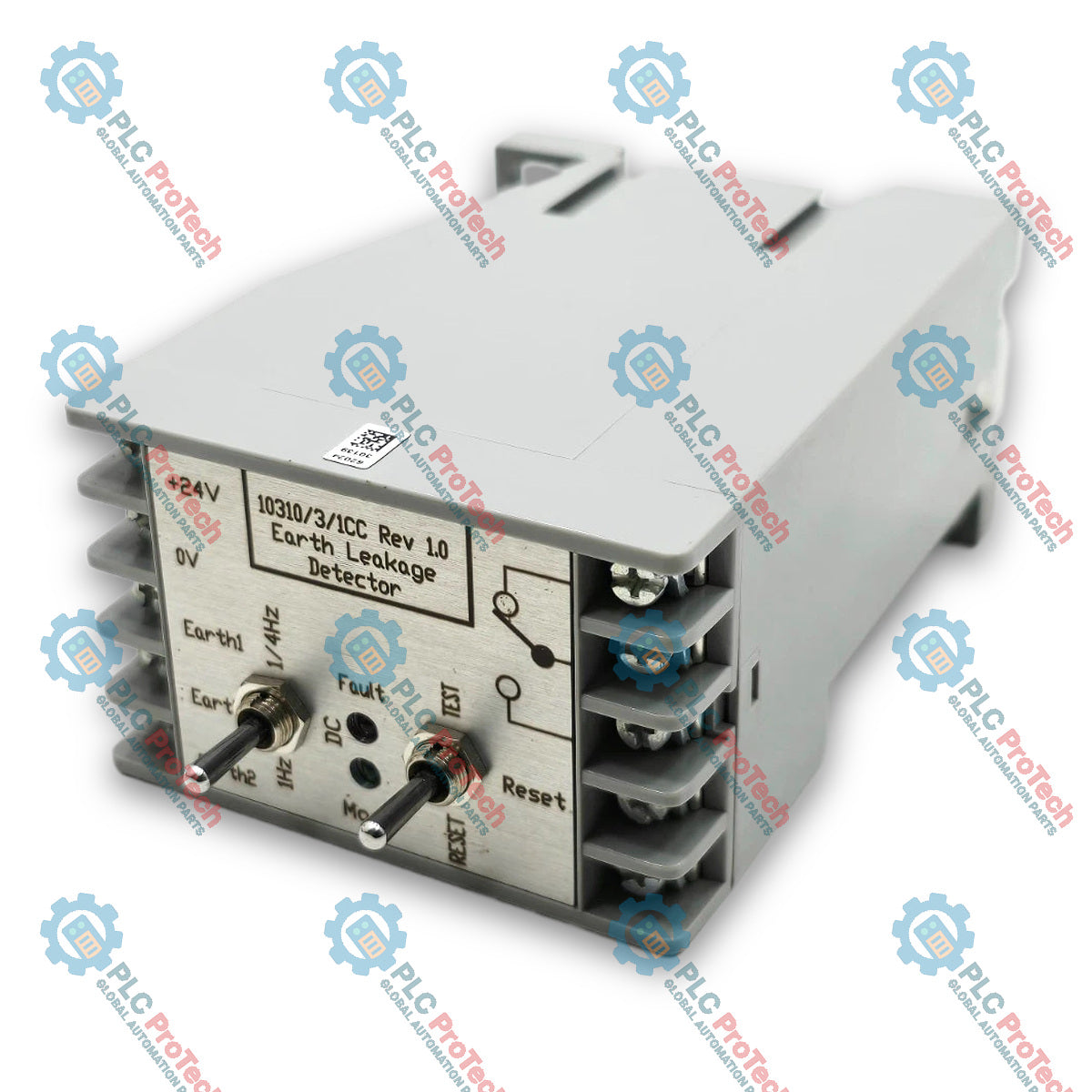

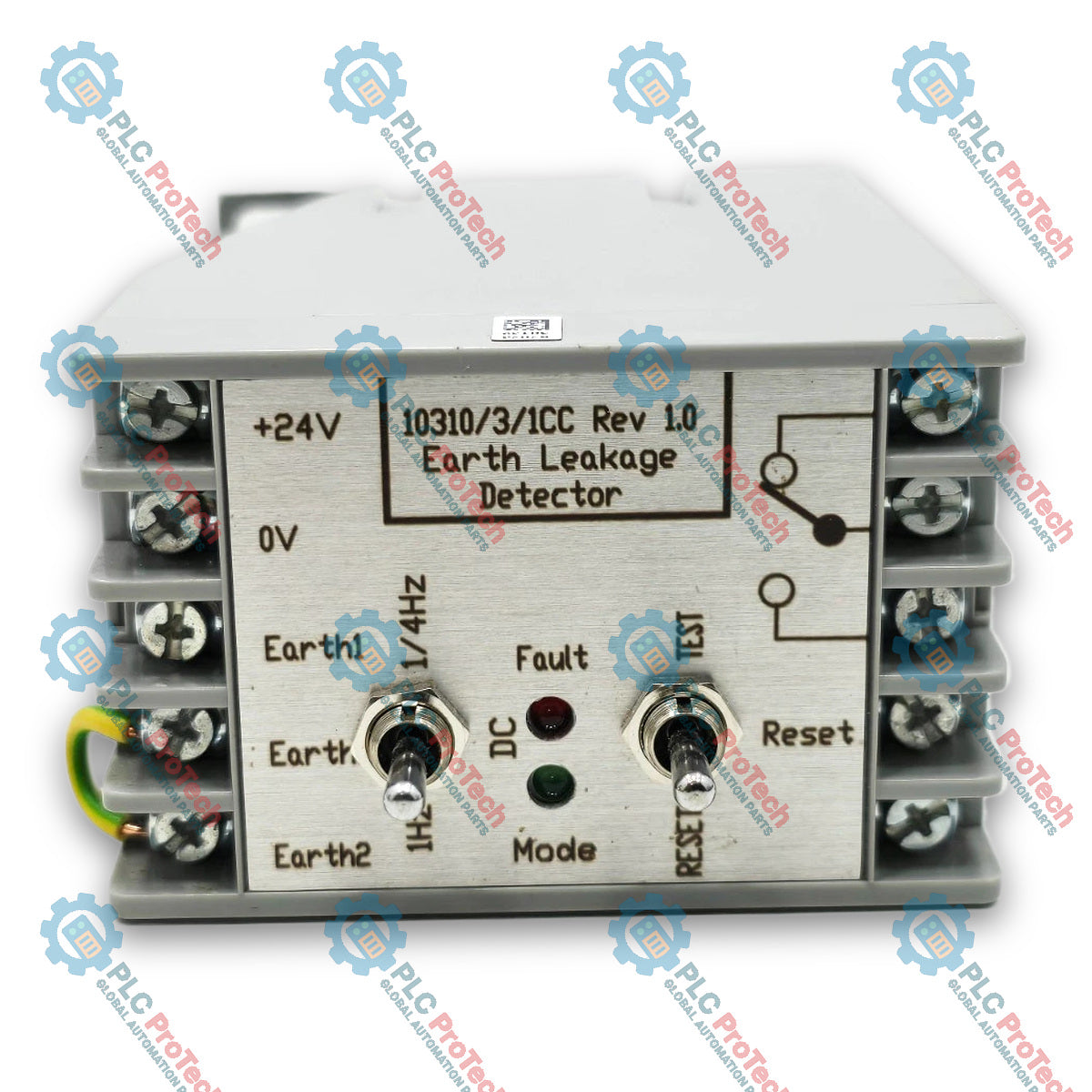

Con una tensione di esercizio nominale di +24V CC, il dispositivo include indicatori diagnostici sul pannello frontale (LED per lo stato di Guasto e Modalità), oltre a interruttori a levetta integrati per la configurazione della frequenza (1/4 Hz e 1 Hz) e le operazioni manuali di Test/Reset. I collegamenti tramite morsettiera a vite standard garantiscono un cablaggio di campo affidabile per gli ingressi di alimentazione, i punti di riferimento della messa a terra e le uscite del relè di allarme a contatto pulito.

Caratteristiche

• Rilevamento specializzato delle dispersioni verso terra per circuiti di controllo industriali con soglia di intervento CL > 25 mA
• LED di stato sul pannello frontale che forniscono un'indicazione visiva dello stato operativo di Guasto (rosso) e Modalità (verde)
• Interruttore a levetta integrato per selezionare le modalità di frequenza di rilevamento (1/4 Hz e 1 Hz)
• Interruttore a levetta integrato sul pannello frontale per le operazioni manuali di Test e Reset
• Uscita integrata a contatto libero da potenziale per la segnalazione remota degli allarmi e l'integrazione con i sistemi di supervisione

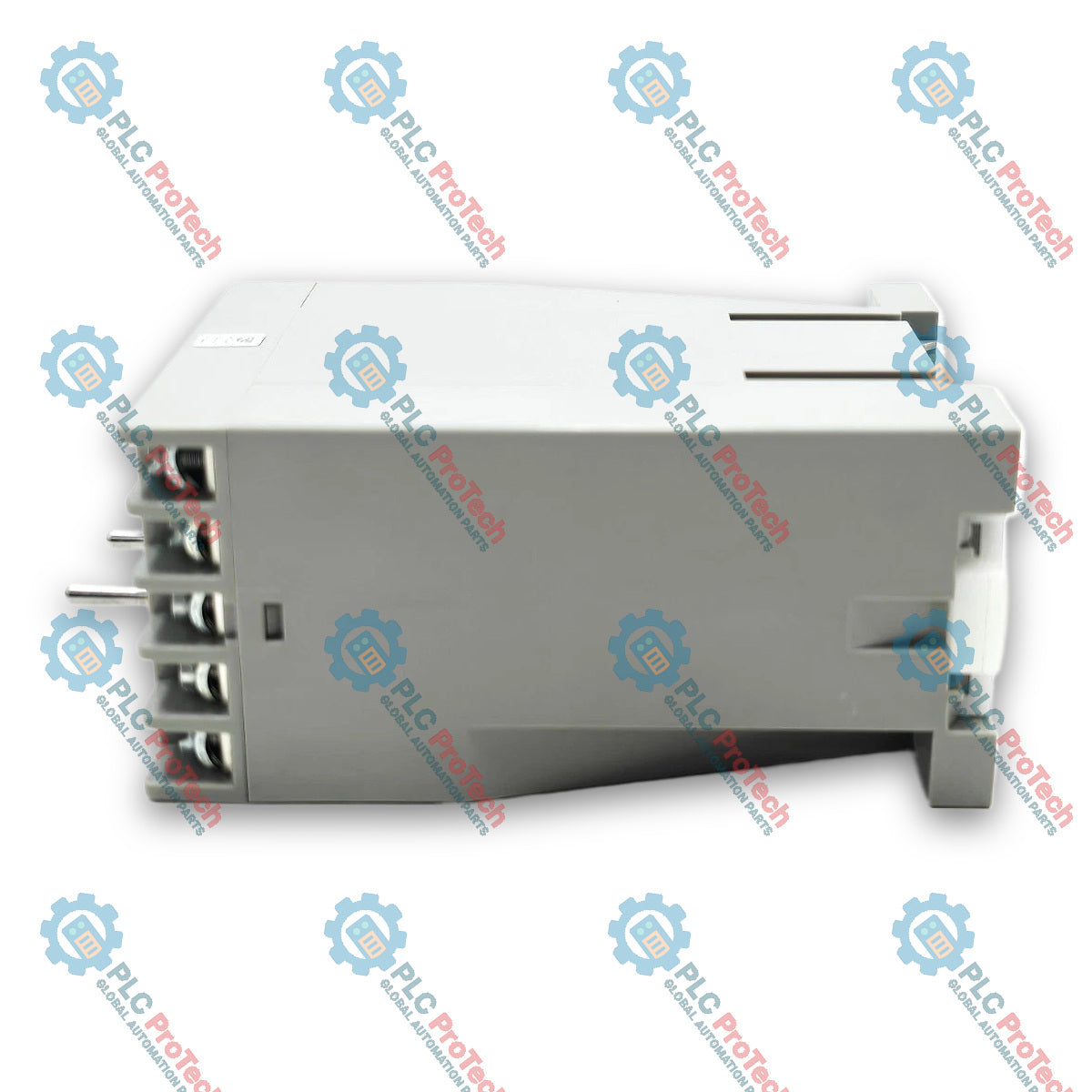

• Interfaccia con morsettiera a vite che supporta una chiara identificazione dei terminali (collegamenti +24V, 0V, terra e contatti del relè)
• Custodia compatta standard montabile su guida DIN per l'installazione all'interno di quadri di controllo industriali

Applicazioni

• Monitoraggio dei guasti a terra nei circuiti di distribuzione dell'alimentazione a 24 V CC
• Protezione dei sistemi di controllo industriale, degli armadi PLC e delle linee di alimentazione I/O di campo DCS
• Monitoraggio continuo dell'isolamento nelle reti di controllo non collegate a terra o con messa a terra ad alta resistenza
• Integrazione nei sistemi di sicurezza in cui il rilevamento precoce delle dispersioni previene sganci intempestivi e danni alle apparecchiature

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

1. Verificare che l'alimentazione in ingresso corrisponda alle specifiche nominali dell'ingresso a +24V DC prima di alimentare il modulo.
2. Assicurarsi che l'alimentazione di rete e le tensioni di campo siano completamente isolate prima di montare o cablare l'unità all'interno dell'armadio di controllo.
3. Fissare saldamente il modulo su una guida DIN standard all'interno di un involucro pulito, asciutto e adeguatamente ventilato.
4. Collegare l'alimentazione a +24V DC, i collegamenti di riferimento della messa a terra (Earth1, Earth., Earth2) e il cablaggio dell'allarme a contatto pulito secondo gli schemi del sistema.
5. Verificare il serraggio delle viti dei morsetti per garantire una bassa resistenza di contatto e un riferimento stabile per il monitoraggio della messa a terra.

Configurazione / Messa in servizio / Manutenzione

1. Selezione della modalità: Impostare l'interruttore a levetta del pannello frontale sulla frequenza richiesta (1/4 Hz o 1 Hz) in base ai requisiti di risposta del sistema.
2. Test funzionale: Portare l'interruttore Test in posizione alternata per simulare manualmente una condizione di guasto, verificando che il LED Fault si illumini e che il contatto di uscita cambi stato.
3. Ripristino del sistema: Portare l'interruttore Reset in posizione alternata dopo un test o dopo aver eliminato un guasto a terra, per riportare il rilevatore alla normale modalità di monitoraggio (indicata dallo stato del LED Mode).
4. Ispezione periodica: Ispezionare visivamente le terminazioni dei cavi e verificare i LED di stato diagnostico nell'ambito della manutenzione preventiva ordinaria.
