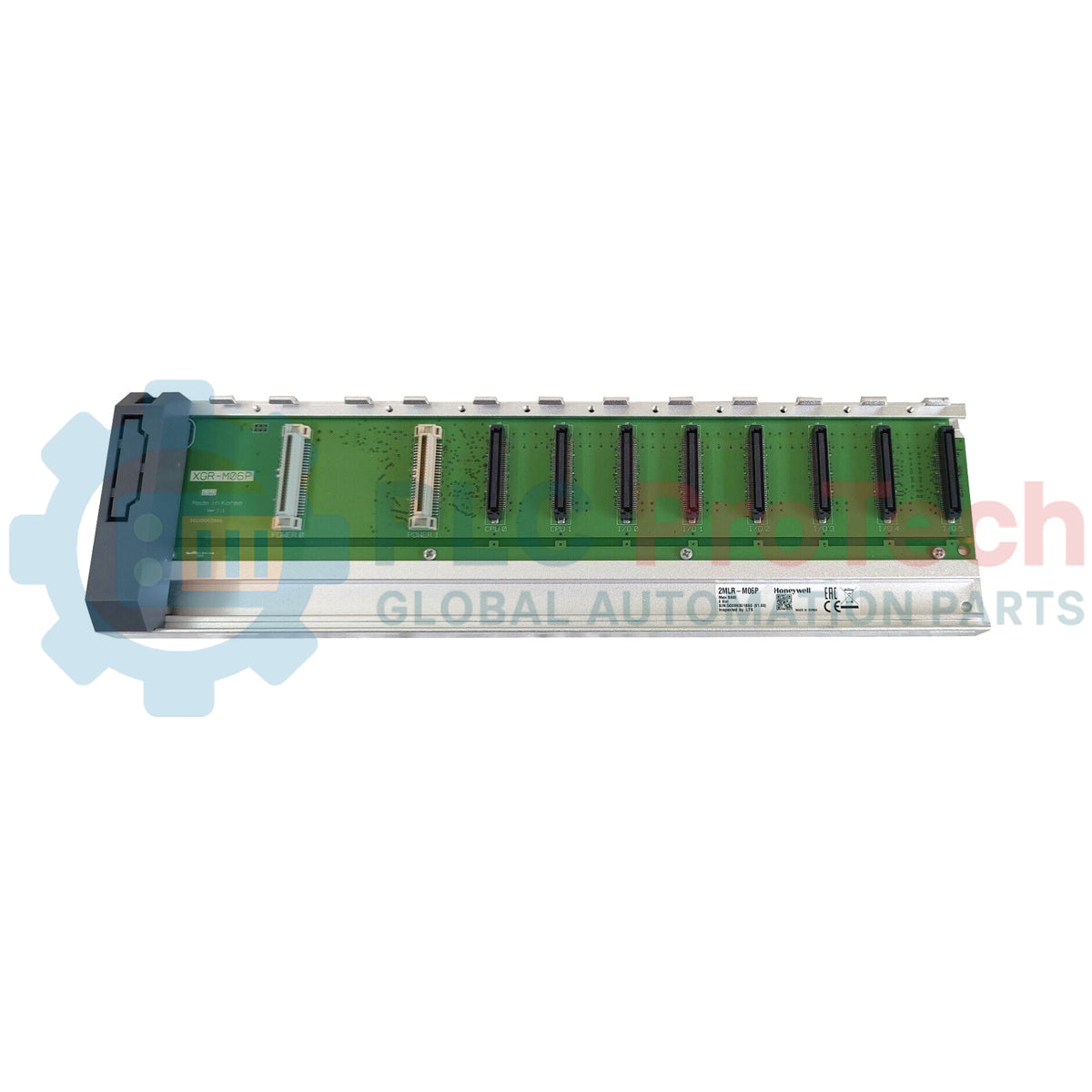

Unità base CPU MasterLogic 200R a 6 slot Honeywell 2MLR-M06P

Descrizione

L'integrazione di un'architettura multi-slot nelle topologie di controllo ridondanti è resa possibile dall'unità base Honeywell 2MLR-M06P, che funge da backplane principale a 6 slot per CPU della serie di controllori programmabili MasterLogic. Questo backplane costituisce la base fisica ed elettrica, fornendo linee di comunicazione bus ad alta velocità e di distribuzione dell'alimentazione ai singoli moduli di processore ed espansione. Progettato per la massima stabilità fisica, il telaio strutturale Honeywell 2MLR-M06P garantisce un allineamento affidabile dei connettori a pin critici, prevenendo interruzioni della comunicazione in condizioni di vibrazioni industriali continue.

Caratteristiche

• Profilo strutturale dedicato a 6 slot, che consente l'installazione simultanea di CPU ridondanti e interfacce di comunicazione principali.
• Connettori bus del backplane ad alta durata, progettati per resistere all'usura da inserimento durante i cicli di manutenzione.
• Realizzata con polimeri di alta qualità conformi alla specifica di infiammabilità autoestinguente UL 94V-0.
• Basso consumo di potenza passivo per massimizzare l'efficienza energetica complessiva dell'armadio.

Applicazioni

• Installazioni di CPU ridondanti all'interno di pannelli di controllo per infrastrutture critiche.
• Automazione dei processi di produzione pesante che richiede configurazioni ad alta densità di slot.
• Impianti di trattamento delle acque, reti di distribuzione elettrica e poli di lavorazione petrolchimica.

Specifiche tecniche

Modelli alternativi e compatibilità

La base 2MLR-M06P mantiene dimensioni fisiche e caratteristiche di instradamento del segnale identiche a quelle dei moduli corrispondenti della serie LS Electric XGR sviluppata congiuntamente con l'OEM (in particolare l'XGR-M06P). Gli integratori di sistema devono verificare che le configurazioni firmware (come la Ver 5.1 e successive) siano allineate su entrambe le unità CPU ridondanti prima di montarle su questo bus unificato.

Problemi applicativi e note di ingegneria

Per prevenire micro-disconnessioni lungo il bus di sincronizzazione ad alta velocità della CPU, assicurarsi che il pannello di montaggio sia perfettamente piatto. Il montaggio del 2MLR-M06P su una superficie irregolare può provocare torsioni fisiche sul PCB del backplane, causando allarmi intermittenti "Modulo estratto" o failover imprevisti. Lasciare uno spazio verticale sufficiente, di almeno 50 mm, sopra e sotto il rack per mantenere il raffreddamento per convezione naturale dei componenti installati.

Suggerimenti per la messa in servizio e il cablaggio

Assicurarsi che il terminale di terra del modulo di alimentazione collegato a questa base sia connesso direttamente a una messa a terra a bassa impedenza mediante un cavo di rame di almeno 2,0 mm² (14 AWG). Potenziali di terra flottanti sulla piastra di base possono introdurre rumore ad alta frequenza nel backplane del sistema, causando errori di checksum e il degrado delle comunicazioni sul bus parallelo interno.
