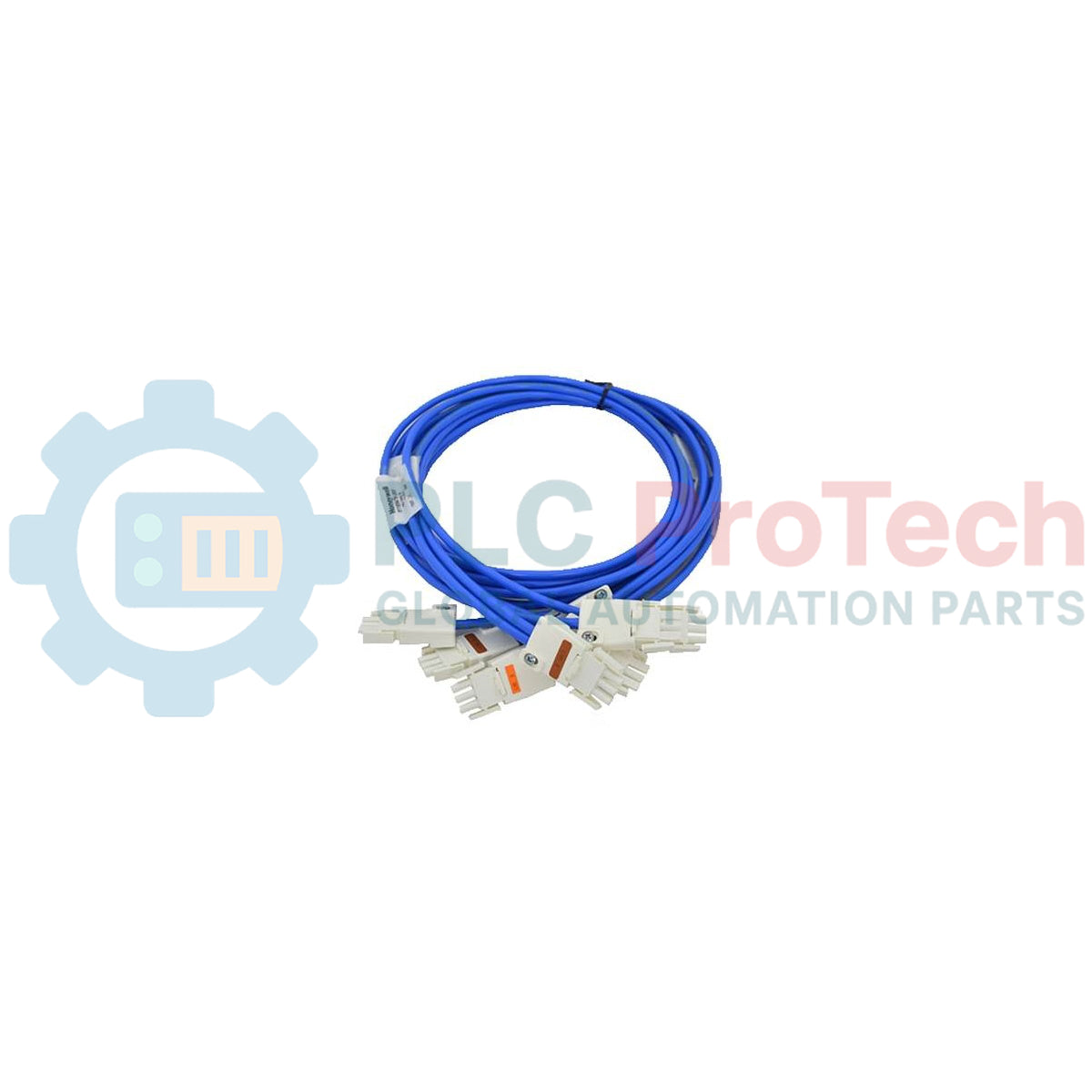

Honeywell 51195479-300 Set di cavi di interfaccia I/O Link Experion PKS

Descrizione

Progettato per architetture di sistemi di controllo industriali ad alta integrità, Honeywell 51195479-300 funziona come set di cavi di connessione I/O Link ridondante a doppio canale, progettato per i sistemi legacy TDC 3000 ed Experion PKS. Questo gruppo di interfaccia critico fornisce il percorso di comunicazione fisico tra i processori di ingresso/uscita (IOP) o i moduli I/O Link (IOLIM) e i rispettivi gruppi di terminazione sul campo (FTA), garantendo una trasmissione affidabile dei dati e un funzionamento tollerante ai guasti in ambienti di processo impegnativi.

Caratteristiche

• Architettura ridondante a doppio cavo: Fornita come coppia abbinata per soddisfare i requisiti di ridondanza dei percorsi fisici per i circuiti di controllo critici.
• Schermatura di livello industriale: Dispone di una schermatura a treccia ad alta copertura e di un filo di drenaggio integrato per sopprimere le interferenze elettromagnetiche (EMI) e le interferenze a radiofrequenza (RFI) nei quadri di marshalling ad alta tensione.
• Calotte dei connettori stampate: Gli alloggiamenti dei connettori per impieghi gravosi, con scarico della trazione, proteggono i giunti di saldatura interni a bassa resistenza dalle sollecitazioni meccaniche e dallo sfilamento.
• Integrità ottimizzata del segnale: Progettato per mantenere un rigoroso adattamento dell'impedenza e un basso ritardo di propagazione, impedendo le riflessioni di trasmissione sui collegamenti seriali ad alta velocità.

Applicazioni

• Reti interne a livello di armadio Honeywell Experion PKS e TDC 3000.
• Instradamento del percorso I/O Link ridondante nei pannelli di marshalling dei sistemi di controllo distribuito (DCS).
• Sostituzione di cavi di comunicazione legacy obsoleti o degradati in impianti di raffinazione, lavorazione chimica e generazione di energia.

Specifiche tecniche

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il cavo Honeywell 51195479-300 ha una lunghezza specifica. L'uso di cavi di lunghezza non corrispondente sui percorsi ridondanti Link A e Link B può introdurre lievi ritardi di propagazione e sfasamenti. Sostituire sempre contemporaneamente entrambi i cavi di un collegamento ridondante utilizzando un set abbinato, per evitare guasti di desincronizzazione transitoria sul bus I/O.

Errori applicativi e note ingegneristiche

Durante gli aggiornamenti del sistema, assicurarsi che il cavo I/O Link sia instradato lontano dalle canaline di distribuzione CA ad alta tensione o dalle linee di uscita dei variatori di frequenza (VFD). Anche con una schermatura industriale integrata, la vicinanza a transitori di commutazione ad alta energia può corrompere i frame di comunicazione ad alta velocità, causando commutazioni intermittenti dei moduli o la perdita della visualizzazione di variabili di processo critiche.

Suggerimenti per la messa in servizio e il cablaggio

Controllare sempre l'integrità delle molle di messa a terra del telaio nel punto di ingresso del cabinet IOP. Se la schermatura intrecciata del set di cavi 51195479-300 non è collegata correttamente al piano di massa del cabinet, il rumore di modo comune cercherà un percorso attraverso l'elettronica interna, causando potenzialmente guasti hardware sui canali di ingresso analogici adiacenti.

Linee guida per l'installazione
