Honeywell 51303932-476 Interfaccia seriale Modbus EIA-232 FTA

Descrizione

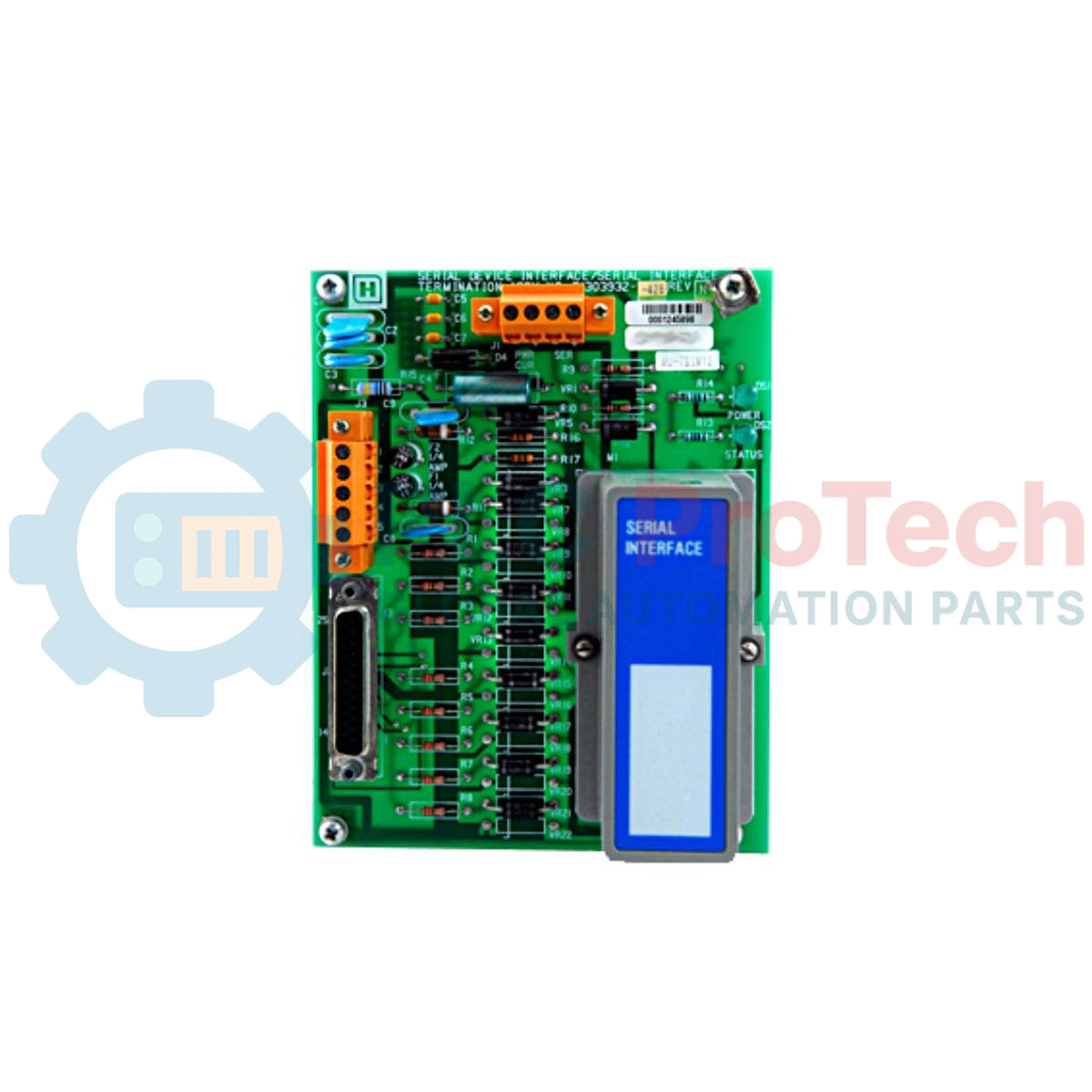

Offrendo una connettività affidabile per le comunicazioni industriali, Honeywell 51303932-476 funge da Field Termination Assembly (FTA) dedicato per l'interfaccia seriale Modbus EIA-232 all'interno delle architetture di controllo Honeywell integrate. Questo modulo ad alta affidabilità consente una comunicazione punto-punto fluida tra le reti di controllo Honeywell (come i sistemi TDC 3000 ed Experion) e i sottosistemi esterni compatibili con Modbus. Utilizzando livelli seriali standardizzati, garantisce una mappatura deterministica dei registri e un trasferimento dati robusto per applicazioni di automazione di processo critiche.

Caratteristiche principali

• Conformità al protocollo: supporta nativamente i protocolli Modbus RTU/ASCII standard per un'integrazione coerente con sistemi di terze parti.
• Interfaccia fisica: conforme agli standard elettrici EIA-232 (RS-232), ottimizzata per la comunicazione punto-punto dedicata.
• Infrastruttura a doppia connessione: dotata sia di una porta DB25 sia di morsettiere a compressione, per adattarsi agli standard di cablaggio specifici del sito.
• Isolamento a canale singolo: il percorso dedicato a canale singolo ottimizza il throughput dei dati limitando al contempo la propagazione dei guasti elettrici.

Applicazioni industriali

• Interfacciamento di sistemi di controllo distribuito (DCS) con controllori logici programmabili (PLC) esterni.
• Collegamento di gascromatografi remoti, misuratori di portata e apparecchiature analitiche alla sala di controllo centrale.
• Integrazione di sistemi di monitoraggio delle vibrazioni di macchinari pesanti e di monitor di distribuzione dell'alimentazione con architetture di controllo legacy.

Specifiche tecniche

Note sul campo di ingegneria

Modelli alternativi e compatibilità

Il 51303932-476 corrisponde al formato standard per gli assembly di terminazione di campo Size A nelle installazioni Honeywell Serial Interface Module (SIM). Funziona come unità direttamente compatibile a livello di pin per le configurazioni seriali legacy, ma verificare sempre l’allineamento della configurazione dei ponticelli del modulo durante la sostituzione a caldo delle revisioni precedenti della scheda SI.

Problemi applicativi e immunità al rumore

Poiché EIA-232 utilizza segnali single-ended riferiti a una massa comune, è altamente suscettibile alle correnti nei loop di massa e alle interferenze elettromagnetiche (EMI). Mantenere la lunghezza del cavo inferiore a 15 metri (50 piedi) e assicurarsi che la schermatura sia collegata a terra a una sola estremità per prevenire potenziali loop di massa tra l’FTA e i nodi slave esterni.

Suggerimenti per la messa in servizio e il cablaggio

Quando si utilizzano le morsettiere a compressione, consultare attentamente la mappa dei pin per separare la massa del segnale dalla terra di protezione. Se si verificano timeout costanti della comunicazione (codice Modbus 4 o errori generali di framing), verificare nuovamente se la periferica esterna richiede una configurazione null-modem (pin RX/TX incrociati) anziché una mappatura dei pin straight-through.
