Honeywell 51304638-175 Modulo di uscita analogica non ridondante della serie MU-T

Descrizione

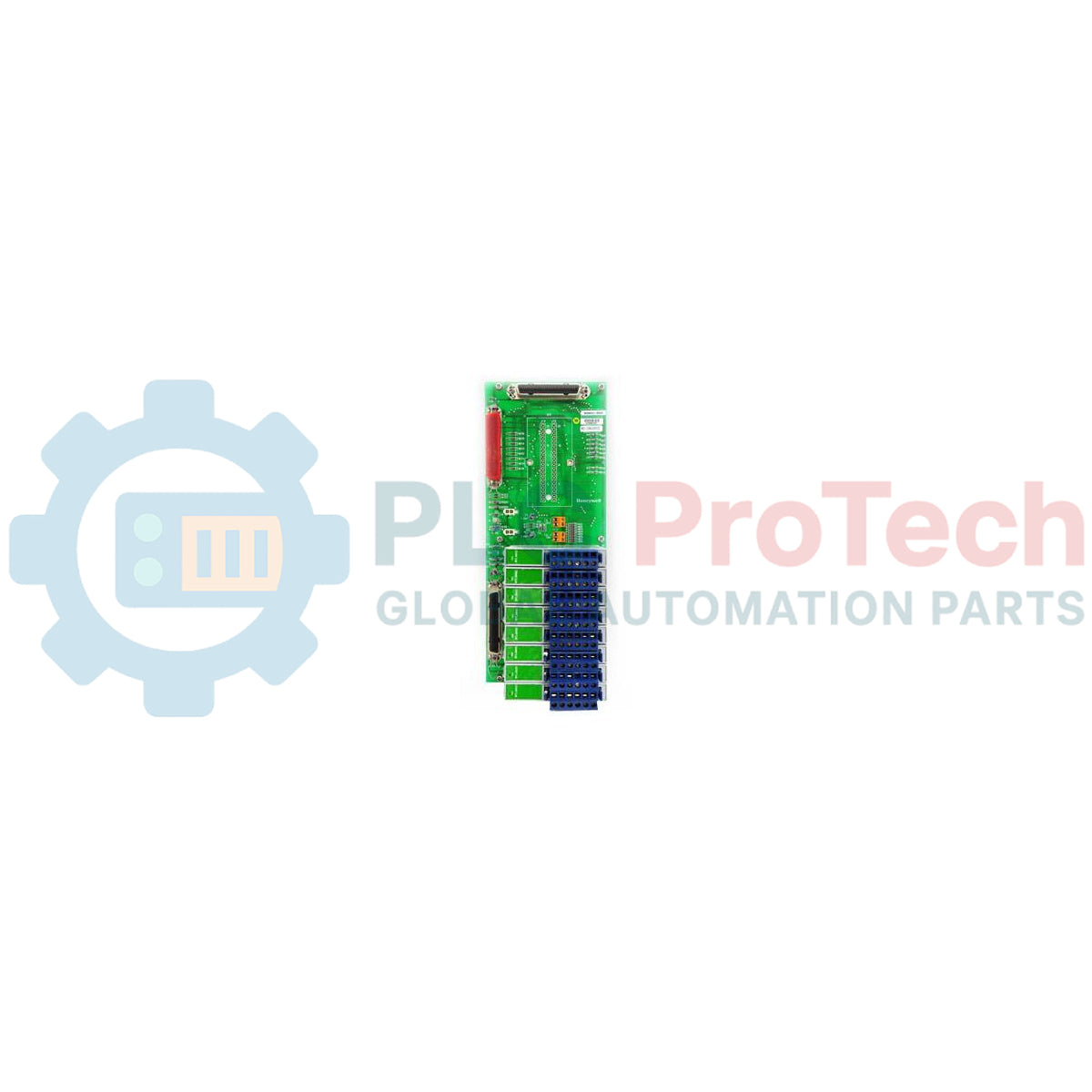

Interfacciando l'elettronica del sistema di controllo con i dispositivi di campo del circuito, l'unità Honeywell 51304638-175 funge da affidabile FTA di uscita analogica (Field Termination Assembly) non ridondante. Identificata anche dal codice modello MC-GAOX02, questa unità facilita la distribuzione dei segnali di controllo analogici dal controller agli elementi finali di controllo, come valvole, attuatori e posizionatori, negli ambienti industriali di processo.

Questa Field Termination Assembly dispone di 8 canali individuali galvanicamente isolati, progettati per prevenire interferenze elettriche tra i circuiti. Il modulo integra connessioni con morsetti a pressione, consentendo terminazioni con cablaggio diretto senza la necessità di morsettiere aggiuntive. Per garantire l'affidabilità in ambienti di processo corrosivi o umidi, il circuito stampato dell'unità è rivestito con un coating conforme, che offre una protezione standard contro polvere, umidità e contaminanti chimici.

Caratteristiche

• Fornisce 8 canali di uscita analogica non ridondanti e galvanicamente isolati.
• Supporta configurazioni standard di circuiti di corrente 4-20mA.
• Dotata di morsetti a pressione ad alta affidabilità per connessioni di campo sicure.
• Protezione del PCB mediante coating conforme per una maggiore resistenza alle condizioni ambientali difficili.
• Compatibile con i requisiti standard dell'impronta di montaggio Honeywell Size B.
• Progettata per applicazioni con circuiti simplex in cui non è richiesta la ridondanza.

Applicazioni

• Integrazione di circuiti di controllo di processo nelle raffinerie di petrolio e gas.
• Posizionamento di valvole di controllo modulanti e attuatori negli impianti chimici.
• Circuiti di controllo delle utenze e dell'alimentazione delle caldaie negli impianti di produzione di energia.
• Distribuzione del dosaggio e del controllo del flusso negli impianti idrici e di trattamento delle acque reflue.

Specifiche tecniche

Connessioni e interfacce

Le connessioni del cablaggio di campo vengono terminate direttamente sulla scheda tramite le morsettiere a vite a pressione integrate. Ciascuno degli 8 canali del circuito dispone di morsetti positivo e negativo dedicati per supportare circuiti di controllo 4-20mA isolati, alimentati dal circuito o esternamente.

Linee guida per l'installazione

• Montaggio: Montare saldamente il modulo su canaline o distanziatori di montaggio Size B compatibili all'interno di un quadro industriale.
• Cablaggio: Utilizzare cavi schermati a doppino intrecciato per tutti i circuiti 4-20mA, al fine di ridurre al minimo le interferenze elettromagnetiche. Terminare le schermature secondo le specifiche ingegneristiche del sistema, in genere effettuando la messa a terra solo sul lato del quadro.
• Gestione termica: Mantenere un'adeguata distanza verticale per la ventilazione tra le FTA all'interno del quadro di terminazione, per prevenire l'accumulo localizzato di calore.
• Manipolazione: Durante la manipolazione, l'installazione e le attività di cablaggio sul campo, è necessario osservare le precauzioni ESD standard per proteggere i componenti interni.

Conformità e certificazioni

• Conforme CE
