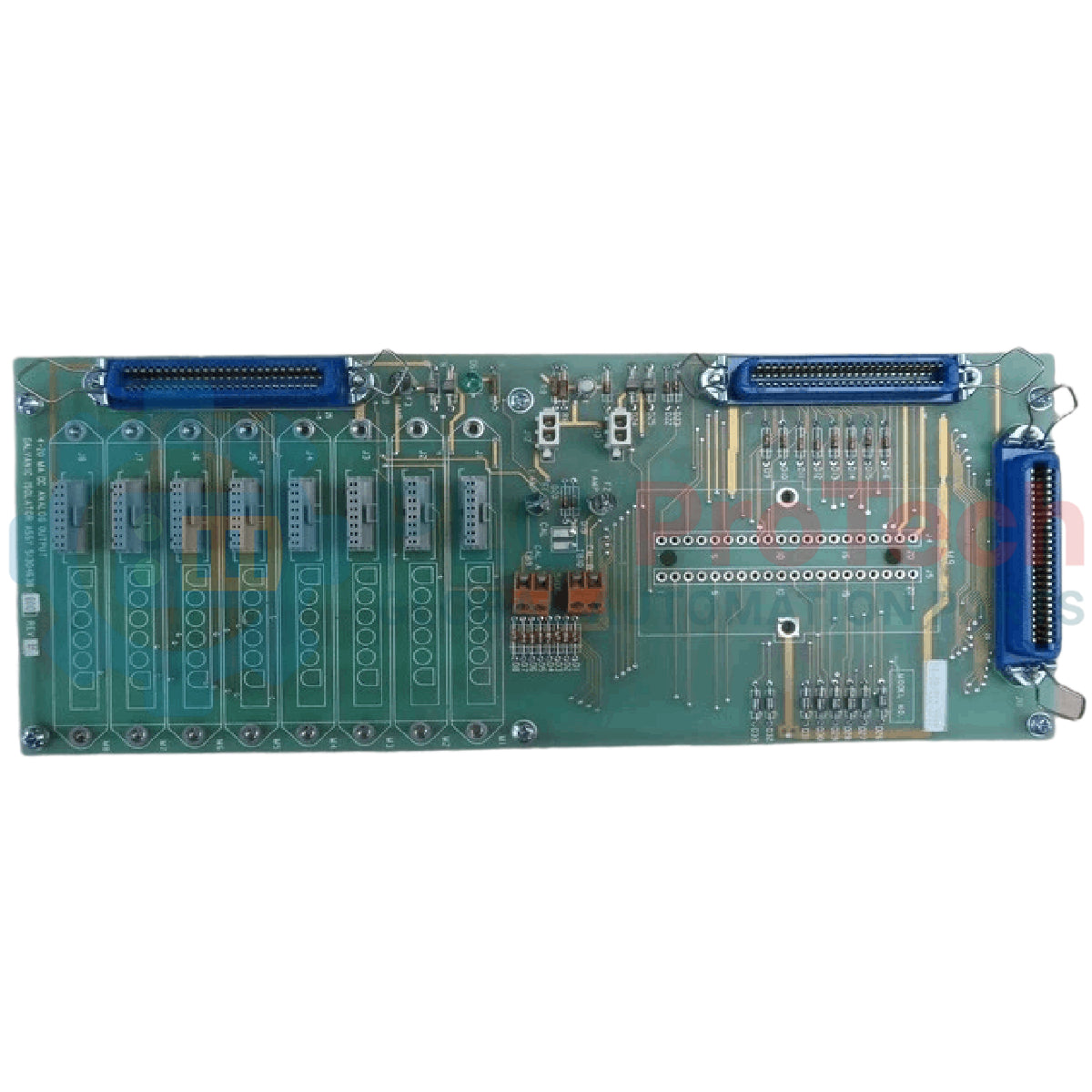

Honeywell 51304638-600 Rev F isolatore galvanico per uscite analogiche

SKU 51304638-600

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Honeywell
  • Product No.: 51304638-600
  • Origin United States
  • Product Type: Analog Output Galvanic Isolators
  • Payment: T/T, Western Union
  • Weight: 3.0 kg
  • Dimensions: 25.0 cm x 18.0 cm x 10.0 cm
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Quantità

Product Description

Descrizione

Fornendo un isolamento elettrico fondamentale per i circuiti di controllo delle uscite analogiche negli ambienti di processo, Honeywell 51304638-600 è un isolatore galvanico per uscite analogiche Rev F ad alta affidabilità. Questo modulo di livello strumentale è progettato per interrompere i loop di terra, bloccare le sovratensioni elettriche transitorie e garantire una trasmissione precisa del segnale tra i controllori DCS host e gli elementi di controllo installati in campo, come valvole di controllo, attuatori e posizionatori. Utilizzando la separazione galvanica magnetica o ottica, protegge l'elettronica sensibile della sala di controllo dai guasti sul lato campo e dalle interferenze elettromagnetiche (EMI).

Caratteristiche

  • Isolamento galvanico: Fornisce una robusta barriera di isolamento che previene i loop di potenziale di terra tra i sistemi di controllo e le apparecchiature di campo.
  • Ottimizzazione della revisione F: Profili termici aggiornati e componenti a stato solido ad alta affidabilità per una maggiore durata operativa.
  • Bassa distorsione del segnale: Offre una riproduzione del segnale analogico ad alta linearità, mantenendo l'integrità della calibrazione dall'ingresso all'uscita.
  • Integrazione del sistema: Progettato specificamente per un montaggio senza problemi sui gruppi di terminazione di campo Honeywell (FTA).
  • Supporto per circuiti di controllo passivi: Ottimizzato per configurazioni standard di circuiti di corrente 4-20 mA.

Applicazioni

  • Sistemi di controllo dei processi petrolchimici e di raffinazione del petrolio.
  • Barriere a sicurezza intrinseca nei circuiti di strumentazione in aree pericolose.
  • Sistemi ausiliari per la generazione di energia e il controllo delle turbine.
  • Circuiti di distribuzione per il trattamento delle acque e delle acque reflue.

Specifiche tecniche

Parametro Valore / Specifica
Produttore Honeywell
Numero di modello 51304638-600
Revisione hardware Rev F
Tipo di dispositivo Isolatore galvanico per uscite analogiche
Intervallo del segnale 4-20 mA CC
Sistemi supportati Serie Honeywell TDC 3000 / TPS / Experion
Meccanismo di isolamento Separazione con barriera galvanica
Peso di spedizione (calcolato) 3,0 kg
Dimensioni della confezione (calcolate) 25,0 cm x 18,0 cm x 10,0 cm

Approfondimenti empirici sull'ingegneria

Modelli alternativi e compatibilità

Il modello 51304638-600 Rev F è completamente compatibile con le varianti precedenti Rev D e Rev E della stessa famiglia di componenti. Quando si sostituiscono moduli su Assembly di terminazione del campo (FTA) TDC 3000 meno recenti, verificare che gli alloggiamenti dei canali attivi siano puliti e che gli allineamenti dei pin esistenti non abbiano subito cedimenti meccanici dopo anni di servizio.

Insidie applicative e note ingegneristiche

Nelle installazioni in armadi chiusi con configurazioni dense a più canali, l'accumulo di calore può influire sui canali di isolamento passivo. Mantenere un flusso d'aria adeguato attraverso l'armadio per evitare derive della calibrazione della corrente dovute alla temperatura. Assicurarsi che la resistenza esterna del loop non superi la capacità massima di carico pilotato specificata dalla scheda controller dell'uscita analogica host che alimenta l'isolatore.

Suggerimenti per la messa in servizio e il cablaggio

Verificare sempre la polarità del segnale prima di collegare i loop di campo. L'inversione di polarità non danneggerà il modulo grazie ai circuiti di protezione integrati, ma interromperà il funzionamento dei loop e segnalerà un guasto di circuito aperto sul controller host. Utilizzare un cavo a coppia intrecciata e schermata per tutti i collegamenti di uscita, collegando lo schermo esclusivamente all'estremità dell'armadio di controllo del sistema.

Linee guida per l'installazione

AVVERTENZA CRITICA:

Disalimentare tutte le fonti di alimentazione sia del carrier/backplane del sistema sia dei loop degli strumenti di campo prima di tentare l'inserimento o l'estrazione del modulo. Il mancato rispetto delle corrette procedure di sicurezza e di scarica elettrostatica può causare il guasto della scheda di controllo o interruzioni transitorie nei segnali dei loop sotto tensione.

1
Assicurarsi di essere collegati a terra utilizzando un braccialetto antistatico ESD calibrato, collegato a un punto di messa a terra del sistema verificato.
2
Ispezionare visivamente i connettori sul bordo del modulo e i pin di accoppiamento per verificare la presenza di polvere, corrosione o disallineamenti fisici.
3
Allineare con cura il modulo nell'alloggiamento dedicato sull'Assembly di terminazione del campo (FTA) e applicare una pressione ferma e uniforme finché la scheda non è completamente inserita.
4
Verificare nuovamente la sequenza di cablaggio del loop, alimentare il circuito ed eseguire un controllo del loop a 4 mA e 20 mA per confermare la calibrazione del loop.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
Is the Honeywell 51304638-600 backward compatible with older revisions?
Yes, the Rev F module is backward compatible with Rev D and Rev E. Confirm pin configurations and clean the FTA carrier slot prior to installation.
How does the module handle ground loops in the analog circuit?
It provides galvanic separation between host-side control circuitry and field-side devices, isolating potentially destructive ground potentials.
What is the primary input and output signal range of this isolator?
It is designed to transmit standard 4 to 20 mA DC analog control signals linearly across the isolation barrier.
Where should the shielding for the signal cable be grounded?
Shield wiring should be connected and grounded at the controller cabinet end only to prevent secondary ground loops from forming.
