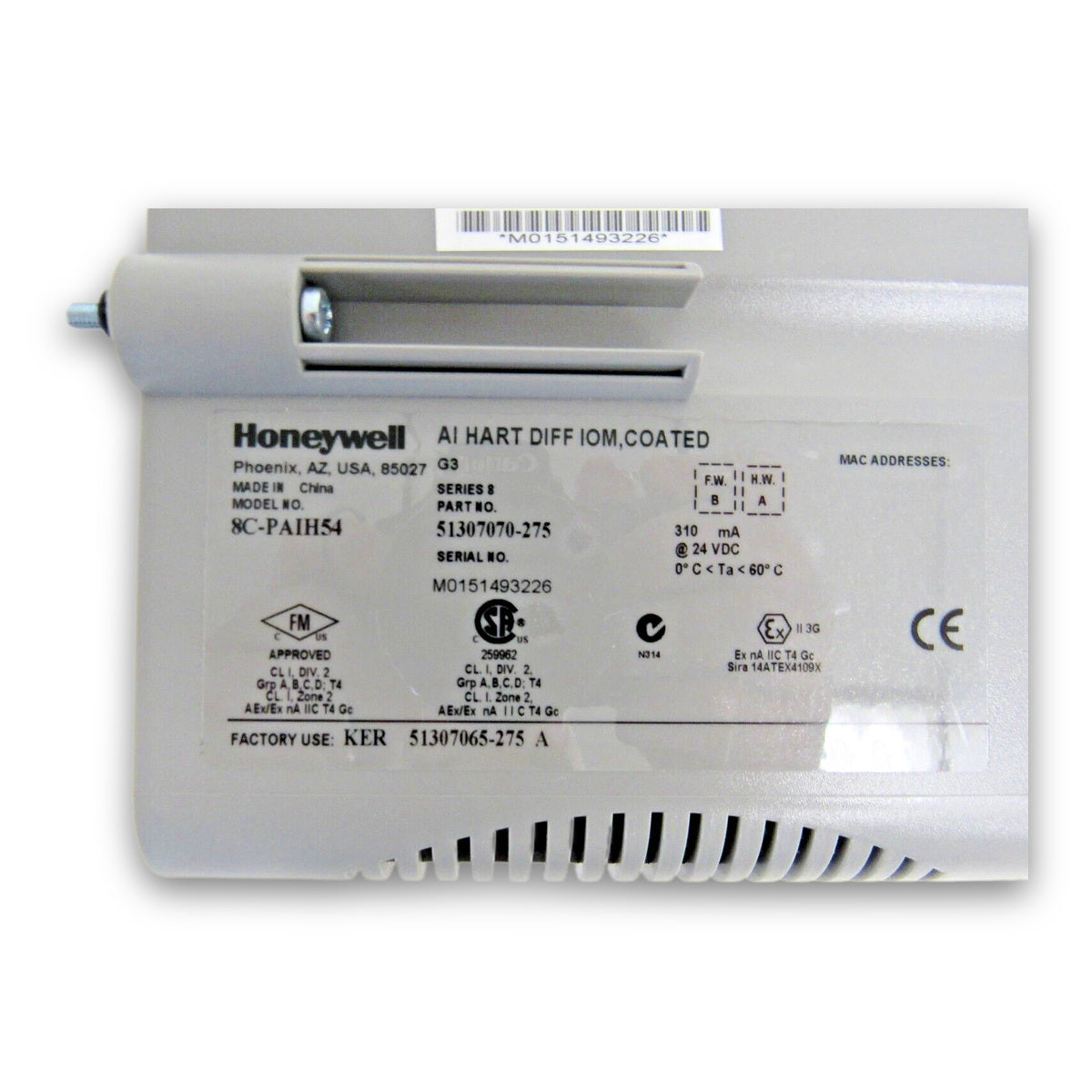

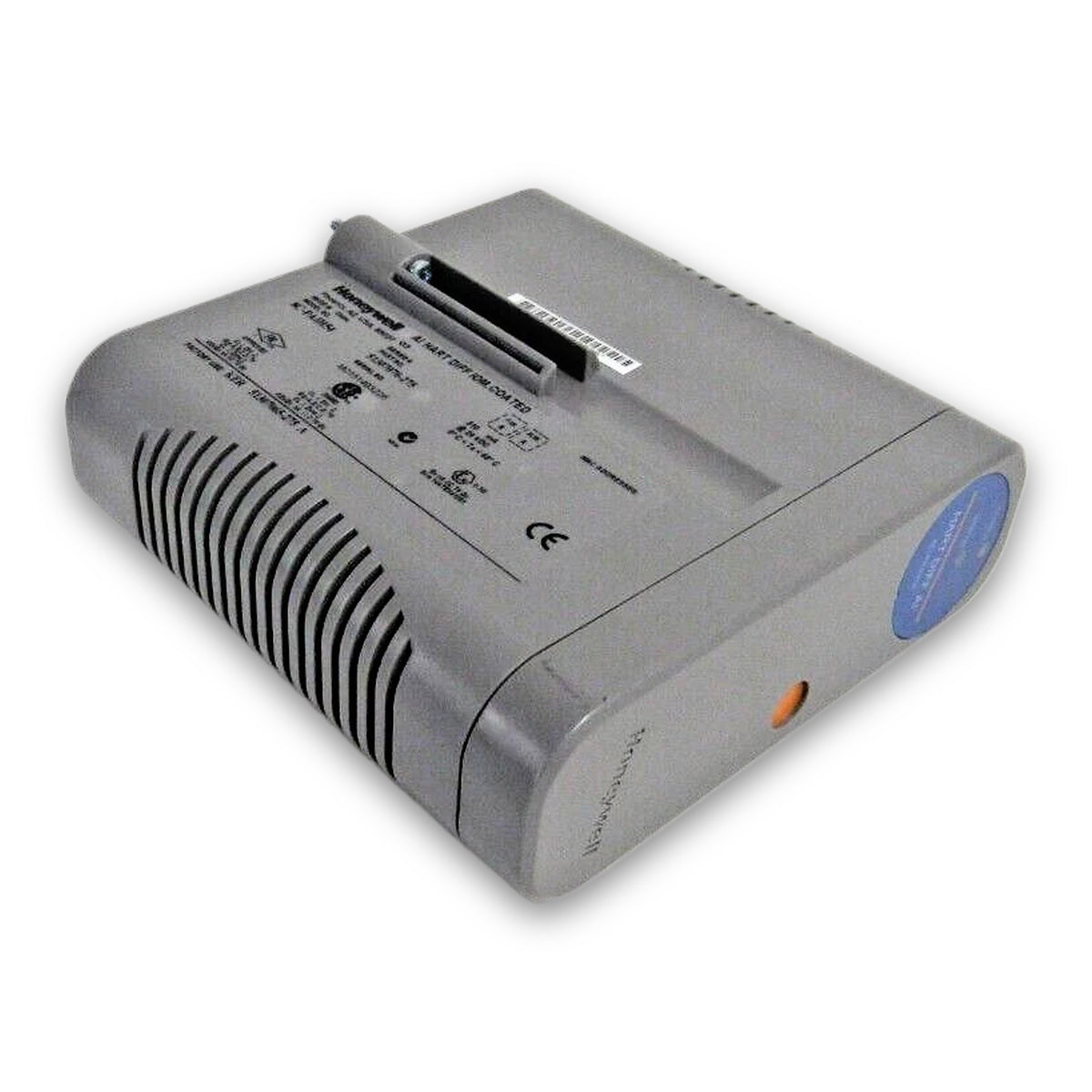

Honeywell 8C-PAIH54 51307070-275 Modulo di ingresso analogico differenziale serie Experion LX 8 con HART

Descrizione

L'8C-PAIH54 Honeywell (numero di parte 51307070-275) è un modulo di ingresso analogico differenziale con HART e rivestimento protettivo, progettato per la misurazione e il monitoraggio dei processi nei sistemi di controllo Experion LX Series 8. Operando nell'architettura I/O Series 8, il modulo interfaccia i segnali dei trasmettitori differenziali da 4-20 mA CC e le comunicazioni digitali HART direttamente con il controllore C300 tramite il collegamento I/O del sistema.

Il modulo fornisce 16 canali di ingresso differenziali e presenta un rivestimento protettivo applicato in fabbrica (prefisso 8C-) per proteggere i circuiti elettronici da umidità, polvere, contaminanti chimici e condizioni ambientali difficili. Si monta direttamente su un gruppo di terminazione degli ingressi/uscite (IOTA), eliminando la necessità di un telaio separato per schede elettroniche. Il cablaggio da campo viene attestato su morsettiere rimovibili a due livelli sulla IOTA, che gestisce anche la distribuzione interna dell'alimentazione da campo.

8C-PAIH54 supporta configurazioni di controllo sia non ridondanti sia con ridondanza hardware se abbinato alla scheda IOTA appropriata (8C-TAIDA1 o 8C-TAIDB1). La ridondanza è implementata direttamente sulla base IOTA senza logica di commutazione esterna o cavi di interconnessione speciali, collegando un secondo IOM. Le variabili HART secondarie e terziarie, insieme allo stato diagnostico del dispositivo, vengono trasferite continuamente per supportare l'esecuzione del processo e la manutenzione degli asset.

Caratteristiche

• 16 canali di ingresso analogico differenziale che gestiscono correnti CC standard da 4-20 mA e comunicazioni con protocollo digitale HART.
• Gruppo scheda a circuiti stampati con rivestimento protettivo (designazione della serie 8C-) per la protezione in ambienti difficili.
• Montaggio a innesto diretto sui gruppi di terminazione degli ingressi/uscite (IOTA) Series 8, senza backplane.
• Supporto per gruppi di terminazione non ridondanti (8C-TAIDA1) e ridondanti (8C-TAIDB1).
• Architettura dei canali di ingresso protetta contro i cortocircuiti per proteggere l'elettronica dai guasti del cablaggio da campo.
• Distribuzione dell'alimentazione da campo integrata e instradata attraverso la scheda IOTA per ridurre i morsetti di attestazione esterni.

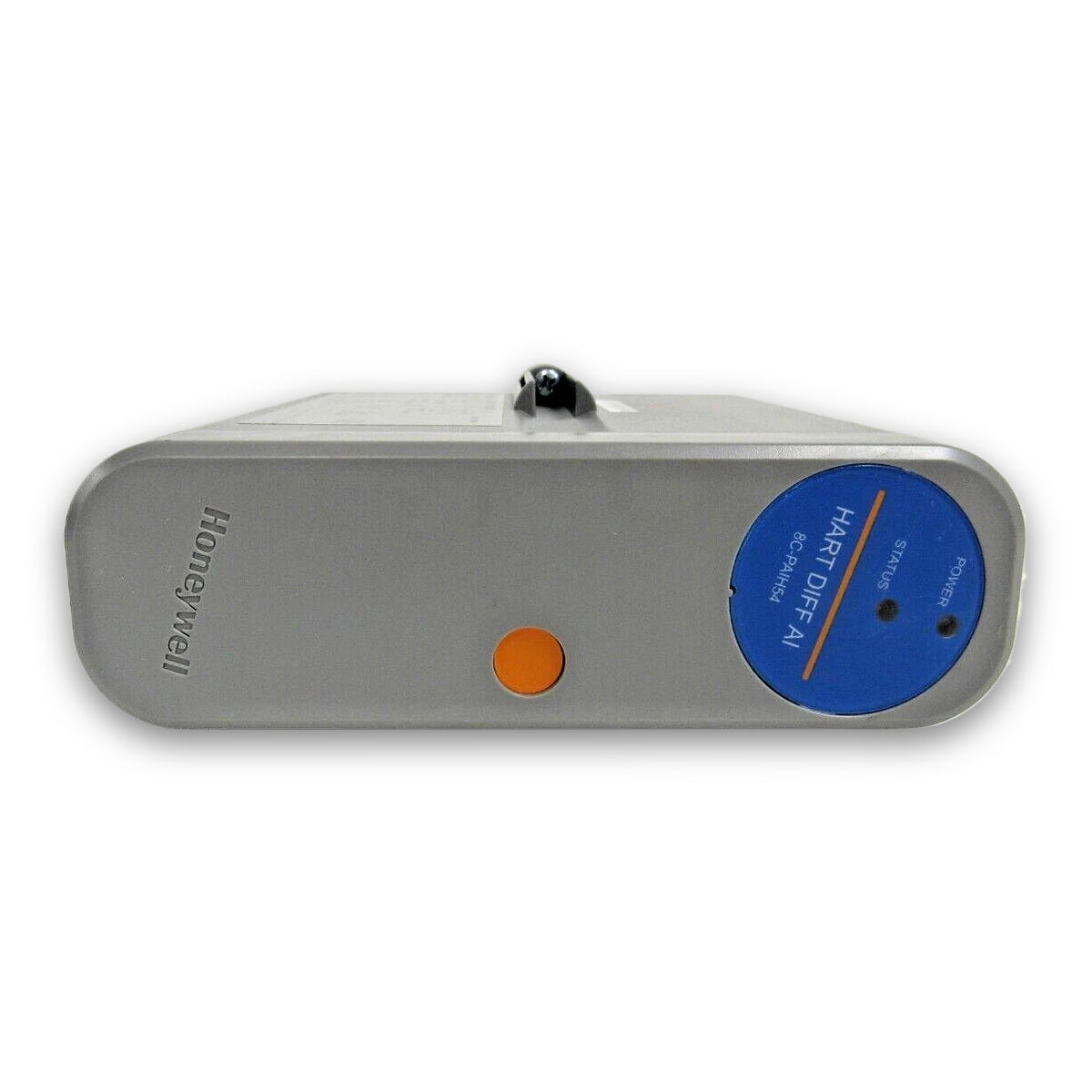

• Area con indicatore visivo di stato sul coperchio frontale per controlli operativi rapidi.

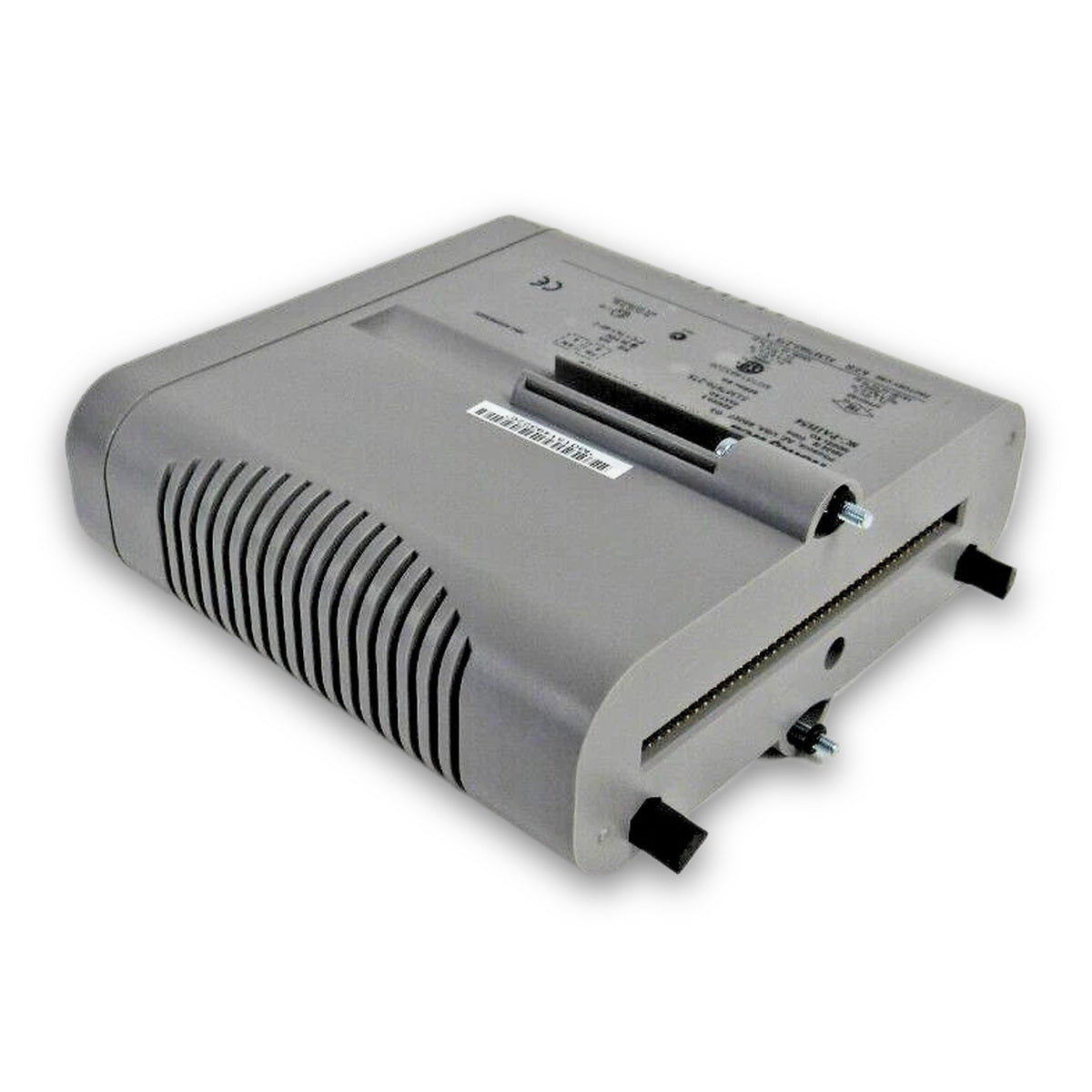

• Custodia montata verticalmente con disposizione angolata per la dissipazione del calore e la gestione termica in armadi ad alta densità.

Applicazioni

• Circuiti di misura dei trasmettitori di pressione differenziale, portata e livello nel controllo continuo dei processi.
• Monitoraggio dei dispositivi da campo intelligenti HART per la gestione degli asset in tempo reale e la raccolta di variabili secondarie.
• Acquisizione del segnale in ambienti atmosferici difficili in cui è obbligatorio il rivestimento protettivo.
• Monitoraggio ridondante degli ingressi analogici per l'esecuzione di controllo critico nelle architetture Experion LX.

Informazioni per l'ordine

Specifiche tecniche

Informazioni generali

Caratteristiche elettriche

Condizioni ambientali

Conformità e certificazioni

Collegamenti / Interfacce

Linee guida per l'installazione

1. Confermare che l'alimentazione del sistema sia scollegata prima di installare o sottoporre a manutenzione i moduli in aree pericolose.
2. Fissare verticalmente al montante dell'armadio il gruppo IOTA compatibile (8C-TAIDA1 o 8C-TAIDB1).
3. Assicurarsi che il telaio dell'involucro sia collegato a terra utilizzando almeno un conduttore in rame pieno #8 AWG.

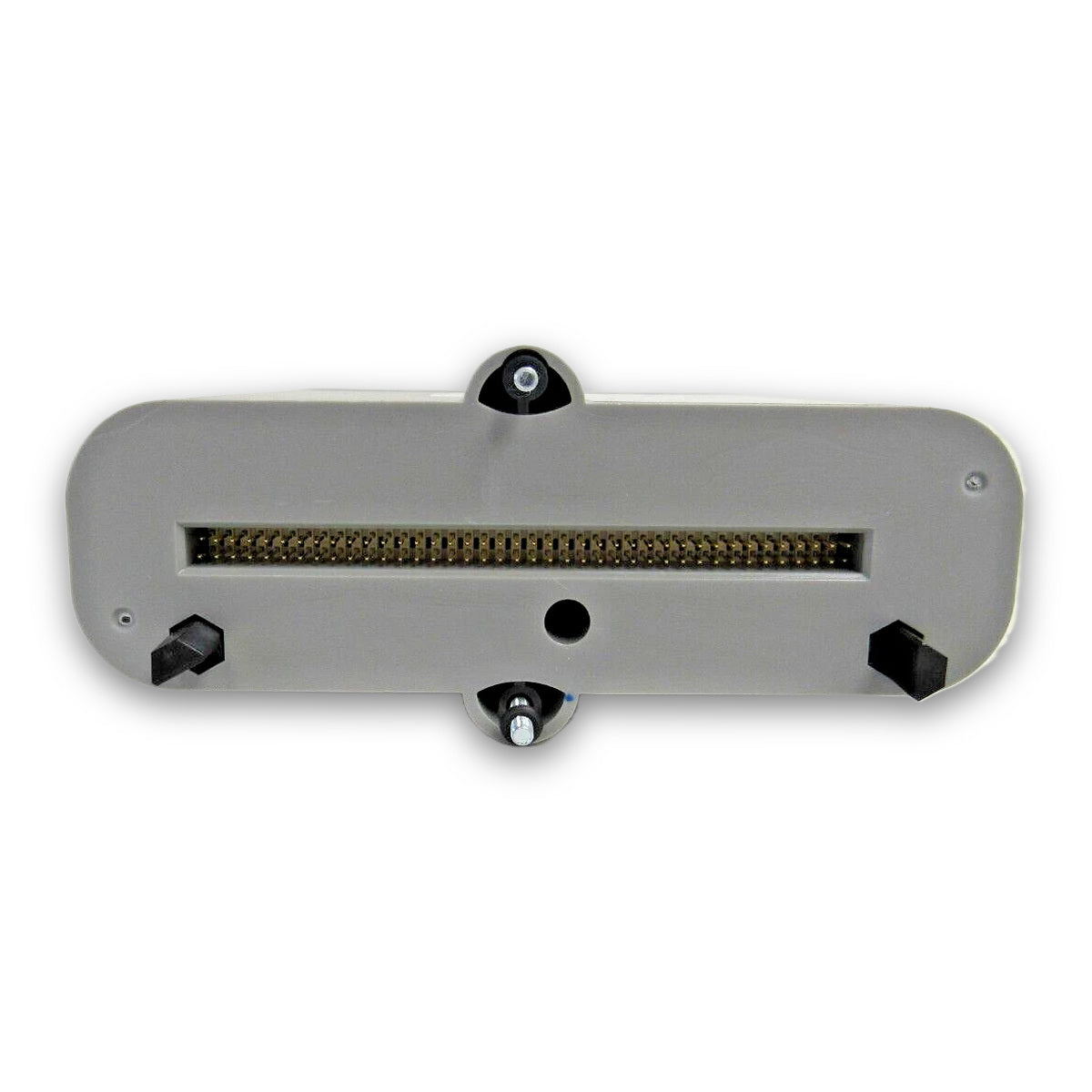

4. Allineare i connettori posteriori del modulo 8C-PAIH54 con la presa standard sull'IOTA e spingere con decisione.
5. Serrare le due viti di montaggio su ciascun lato del coperchio del modulo per fissarlo alla scheda IOTA.
6. Osservare le corrette procedure di gestione contro le scariche elettrostatiche (ESD), incluso l'uso di braccialetti antistatici con messa a terra.

Raccomandazioni per la configurazione e la messa in servizio

1. Definire i parametri dei canali, gli intervalli differenziali e le assegnazioni delle variabili HART nel software Control Builder.
2. Verificare i collegamenti e la polarità dell'alimentazione del circuito del trasmettitore rispetto alla disposizione dei terminali di campo IOTA.
3. Salvare la configurazione del controller e i backup dei parametri prima dell'inserimento del modulo o della sostituzione dell'hardware.
4. Verificare le letture dei segnali e lo stato della comunicazione HART per ogni canale di ingresso attivo prima dell'avvio del processo.
