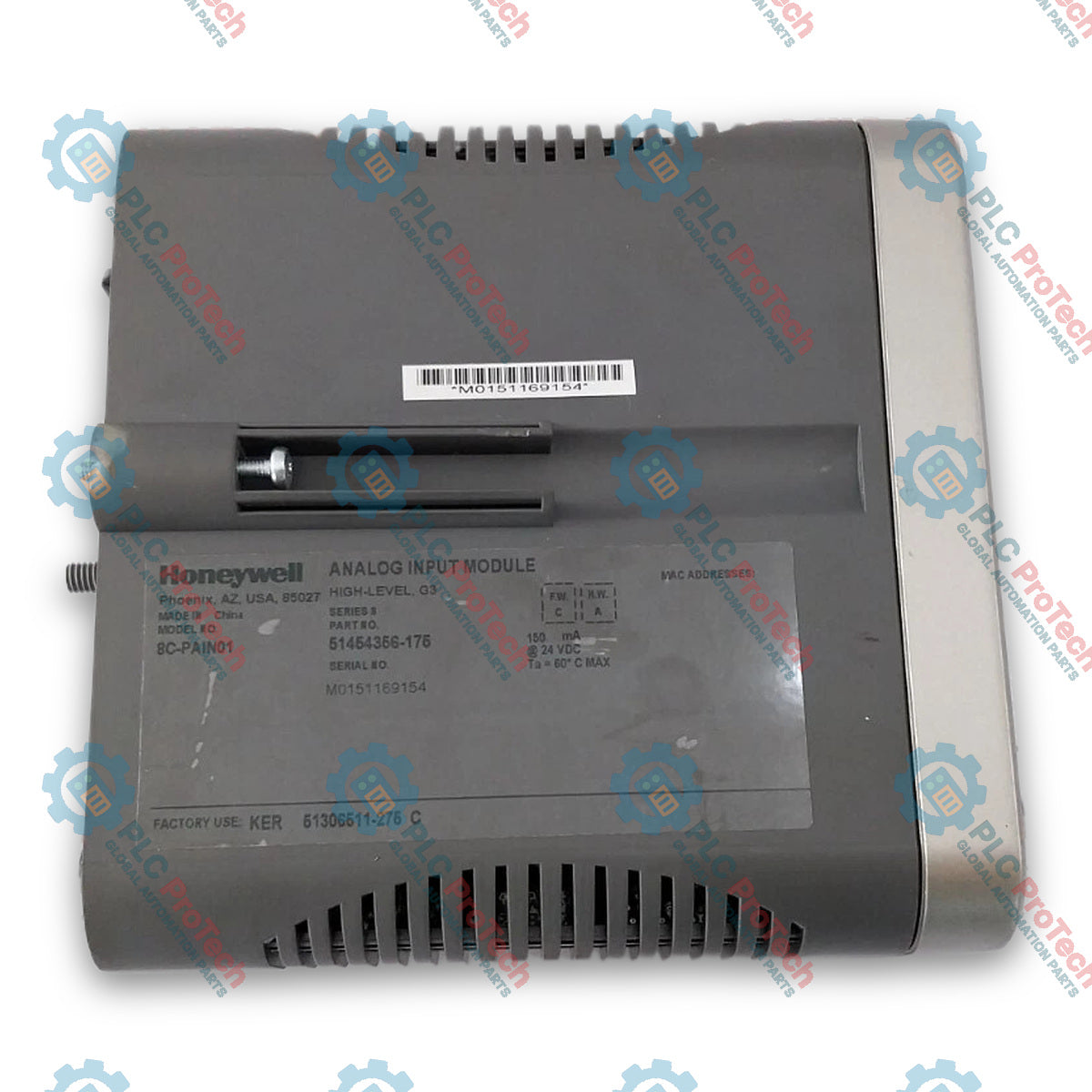

Honeywell 8C-PAIN01 51454356-175 Modulo di ingressi analogici ad alto livello con rivestimento Serie 8

Descrizione

Honeywell 8C-PAIN01 (codice prodotto 51454356-175) è un modulo di ingresso analogico ad alto livello (IOM) a 16 canali con rivestimento conforme, progettato per l'elaborazione ad alta densità dei segnali analogici nell'architettura I/O Series 8 di Honeywell Experion Process Knowledge System (PKS) e PlantCruise by Experion. Operando sotto il controllo del controller C300, il modulo si interfaccia direttamente con segnali di corrente continua da 4-20 mA provenienti da trasmettitori di campo a 2 fili o strumenti di processo autoalimentati.

Dal punto di vista architetturale, Honeywell 8C-PAIN01 si monta direttamente su un assieme di terminazione degli ingressi/uscite (IOTA) Series 8 tramite connettori fisici ciechi, eliminando completamente la necessità di un telaio elettronico separato o di rack di marshalling esterni. Il suo fattore di forma fisico presenta la caratteristica disposizione dell'alloggiamento inclinato Series 8, che ottimizza la dissipazione termica e consente un'elevata densità di assemblaggio nel quadro senza compromettere la disponibilità del sistema.

Progettato con un rivestimento conforme (indicato dal prefisso 8C), il circuito interno di Honeywell 8C-PAIN01 è protetto dall'umidità atmosferica, dalla polvere conduttiva, dai contaminanti chimici aerodispersi e dalle temperature estreme. Il modulo include una distribuzione dell'alimentazione con limitazione di corrente integrata e protezione individuale, per alimentare direttamente i trasmettitori di campo dall'IOTA. Questa condizionatura del segnale integrata fornisce un'alimentazione di campo non incendiaria di Classe 1, Divisione 2, senza richiedere alimentatori di campo esterni forniti dall'utente o fusibili di campo in linea.

Caratteristiche

• 16 canali di ingresso a terminazione singola: Accetta segnali analogici standard da 4-20 mA attraverso un resistore di rilevamento da 200 ohm.
• Risoluzione A/D a 16 bit: La conversione analogico-digitale ad alta risoluzione consente un campionamento preciso degli ingressi per le variabili di controllo del processo.
• Esecuzione rapida del ciclo: Offre una frequenza di scansione degli ingressi di 50 ms su tutti i canali, per aggiornare rapidamente le variabili di processo nel controller C300.
• Gruppo con rivestimento conforme: Offre protezione fisica alla scheda elettronica da contaminanti ambientali aggressivi, umidità ed esposizione a sostanze chimiche.
• Alimentazione non incendiaria dei trasmettitori: fornisce un'alimentazione di campo integrata e a corrente limitata per i trasmettitori, supportando le aree pericolose di Classe 1, Div. 2 senza morsettiere o fusibili esterni.
• Configurazioni ridondanti e non ridondanti: si collega all'IOTA non ridondante da 6 pollici (8C-TAIX51) o all'IOTA ridondante da 12 pollici (8C-TAIX61), dove due IOM risiedono su un unico assieme senza cablaggio esterno per la commutazione.

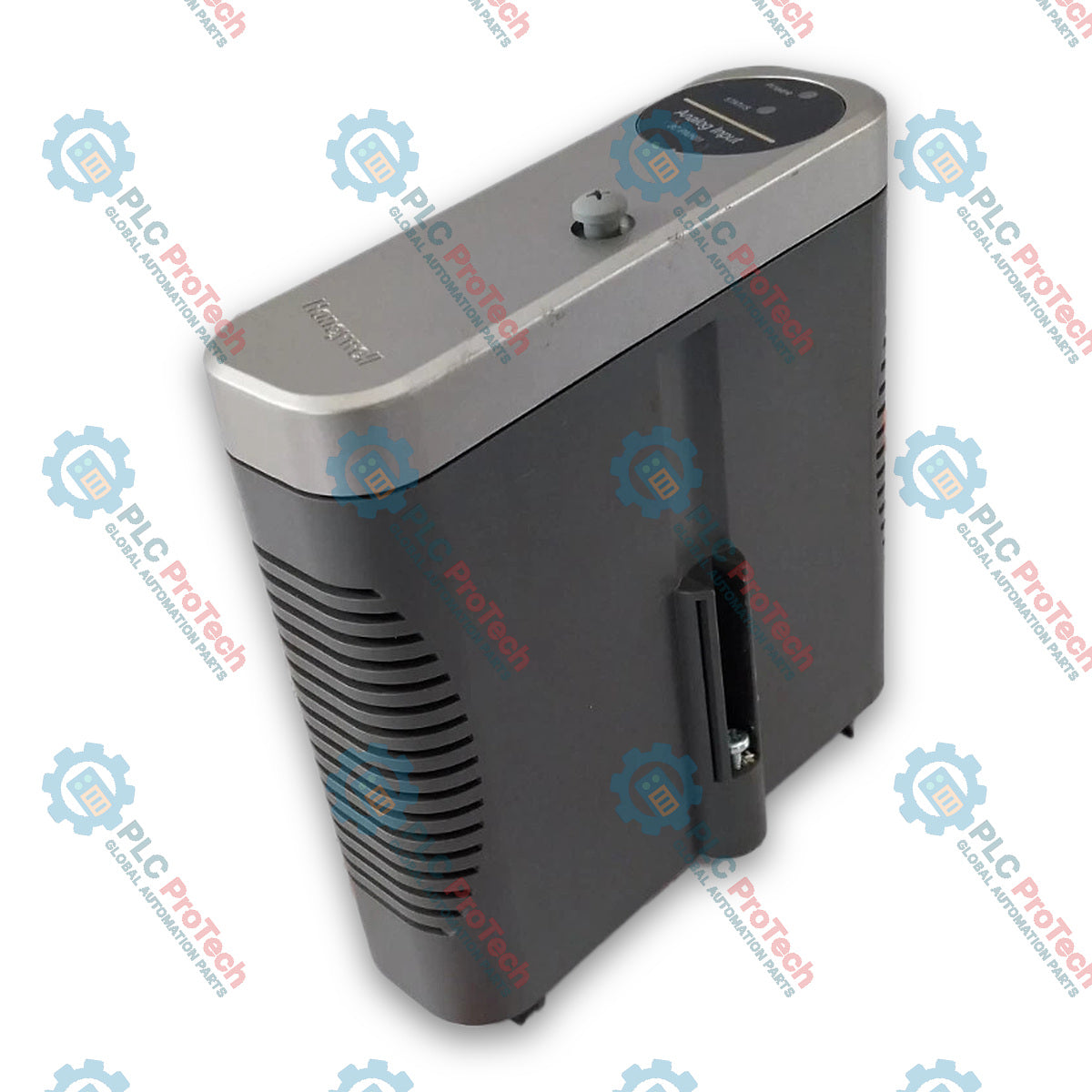

• Gestione termica integrata: il design del modulo verticale inclinato favorisce la circolazione dell'aria nell'armadio e la dissipazione del calore nelle installazioni ad alta densità.

Applicazioni

• Monitoraggio della variabile di processo: misurazione continua del loop di corrente da trasmettitori di pressione, portata, livello e temperatura in ambienti di processo continui o discontinui.
• Ingressi dei loop di controllo DCS: feedback diretto della variabile di processo (PV) al controller C300 per strategie di controllo PID.
• Interfacciamento di campo in area pericolosa: alimentazione e acquisizione di loop di corrente da 4-20 mA in ambienti di impianto di processo di Classe 1, Divisione 2, utilizzando una topologia di circuito non incendiaria.

Specifiche tecniche

Linee guida per l'installazione

1. Verifica ambientale: Confermare che l'ambiente di installazione corrisponda alle specifiche del modulo. Sebbene Honeywell 8C-PAIN01 disponga di rivestimento protettivo, la temperatura dell'armadio deve rimanere compresa tra 0 e 60 degC.
2. Installazione dell'IOTA: Montare l'assemblaggio IOTA compatibile (8C-TAIX51 per configurazioni singole, 8C-TAIX61 per configurazioni ridondanti) sul profilato di montaggio dell'armadio. Fissare saldamente i collegamenti di alimentazione a 24 VDC con passacavo al supporto del backplane.
3. Terminazione del cablaggio di campo: Collegare il cablaggio degli strumenti di campo ai morsetti a vite estraibili a due livelli sull'IOTA. Assicurarsi che la polarità del segnale corrisponda alle configurazioni dei loop a 2 fili alimentati o autoalimentati (il cablaggio accetta fili flessibili fino a 12 AWG / 2.5 mm2).

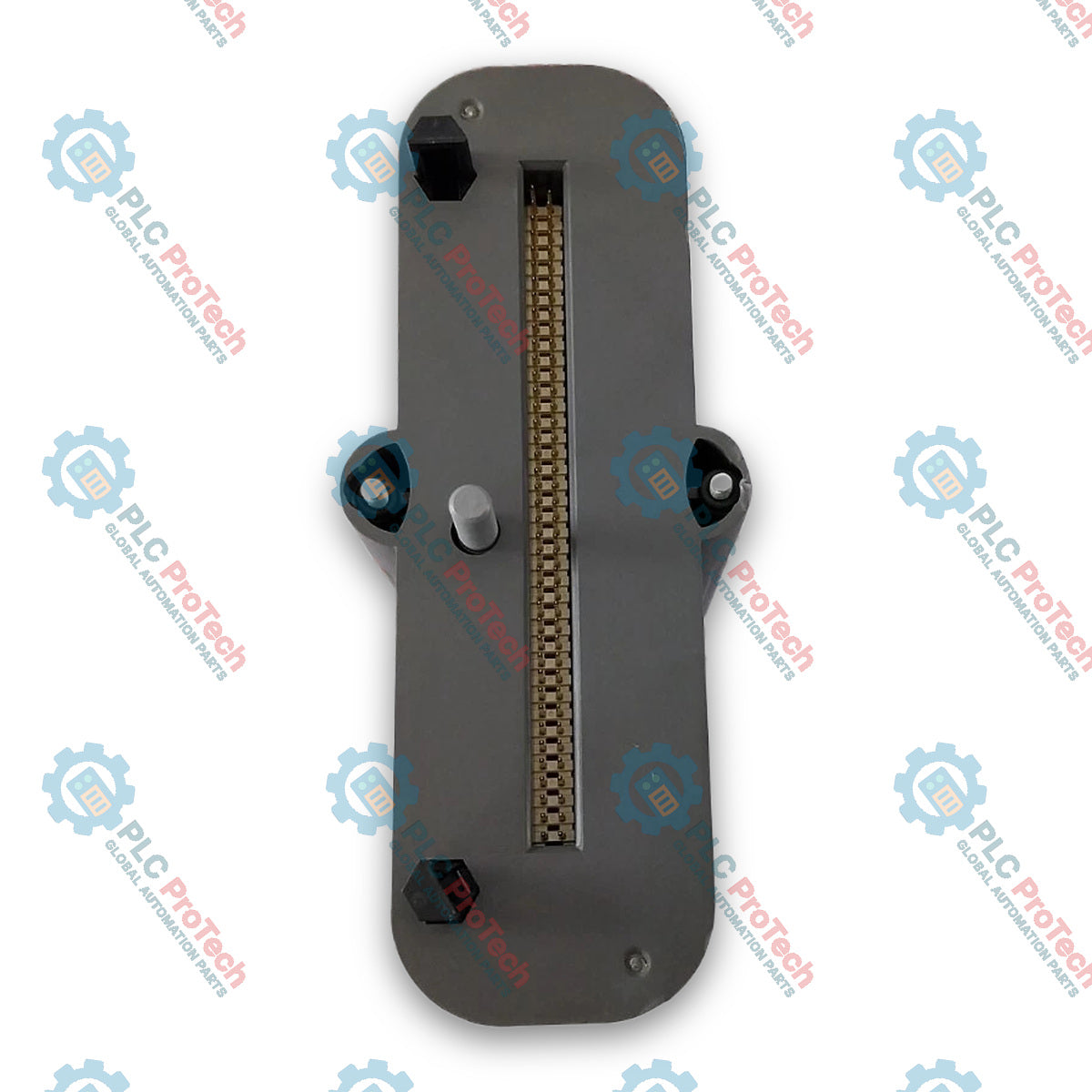

4. Inserimento del modulo: Allineare i pin del connettore posteriore del modulo 8C-PAIN01 con lo slot IOM dedicato sull'IOTA. Premere saldamente fino a inserire completamente i fermi meccanici.
5. Configurazione dell'assemblaggio ridondante: Se si configurano ingressi analogici ridondanti su un 8C-TAIX61 IOTA, inserire due moduli 8C-PAIN01 identici negli slot primario e secondario. Il controllo della ridondanza è gestito direttamente dal backplane hardware IOTA, senza cavi di interconnessione esterni.

Raccomandazioni per la configurazione

1. Assegnazione del sistema: Assegnare il modulo 8C-PAIN01 al canale I/O Link designato nella struttura di configurazione del C300 Controller host nell'ambiente di ingegneria.
2. Parametrizzazione dei canali: Definire l'intervallo del segnale di ingresso, i limiti di scala del PV, la costante di filtraggio e la gestione dello stato di guasto per ciascuno dei 16 canali analogici.
3. Verifica del bilancio di potenza: Verificare il consumo totale di corrente dei loop di campo a 2 fili per assicurarsi che il bus di alimentazione IOTA a 24 VDC rimanga ampiamente entro i margini operativi durante il normale assorbimento degli strumenti di campo.

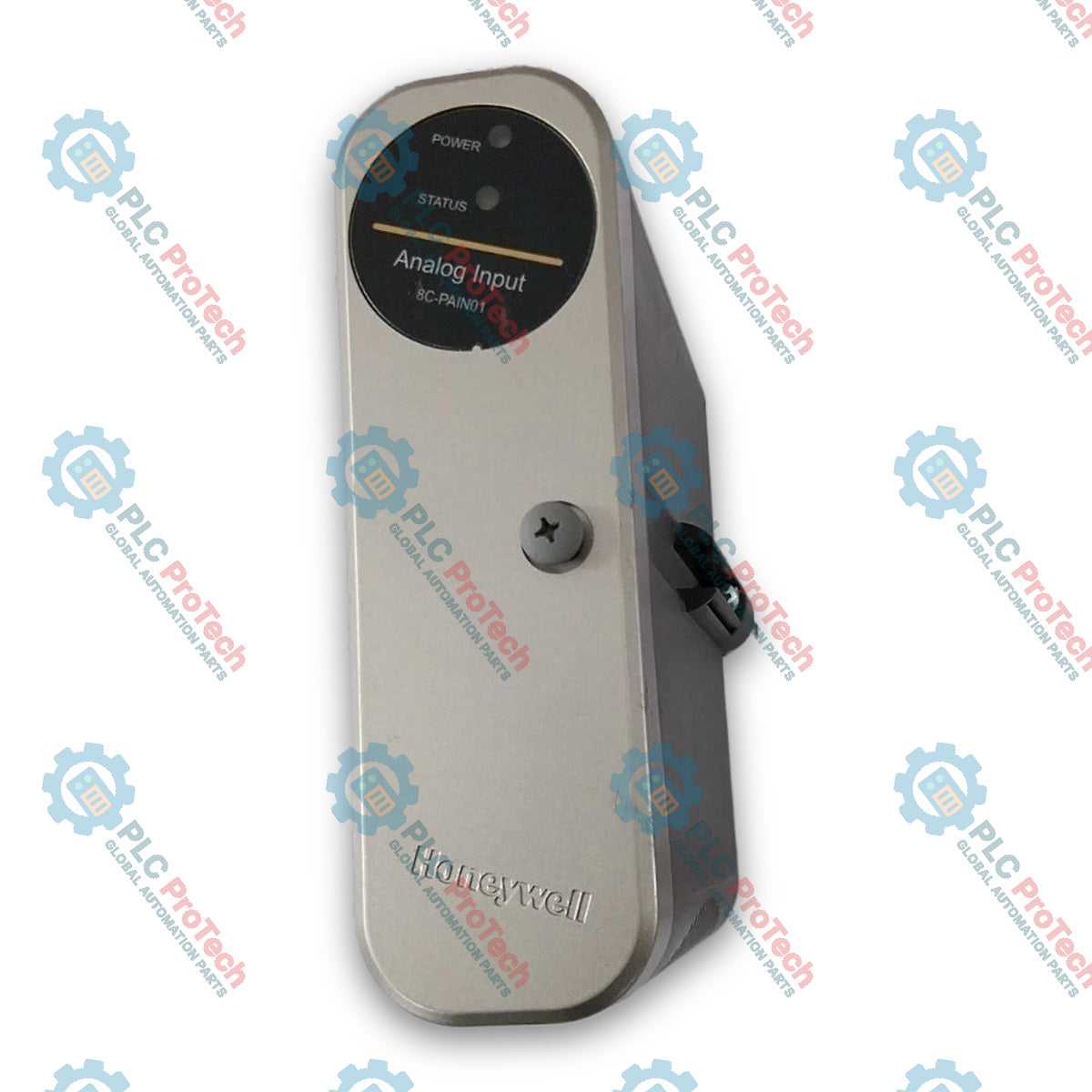

4. Messa in servizio e verifica diagnostica: Prima di impostare i loop sul controllo automatico, ispezionare l'indicatore di stato della Series 8 sul pannello frontale del modulo per confermare il corretto funzionamento indicato dal colore verde e verificare i singoli valori di processo alla stazione di ingegneria.
