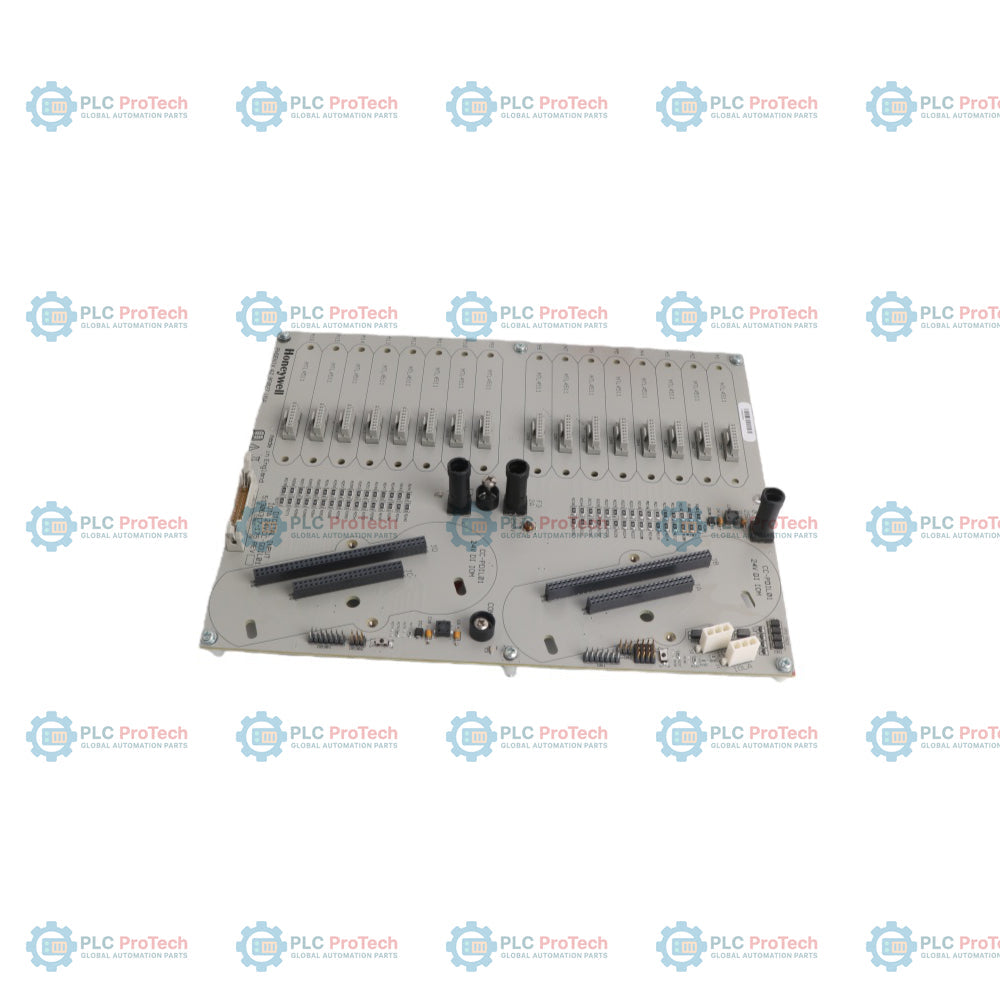

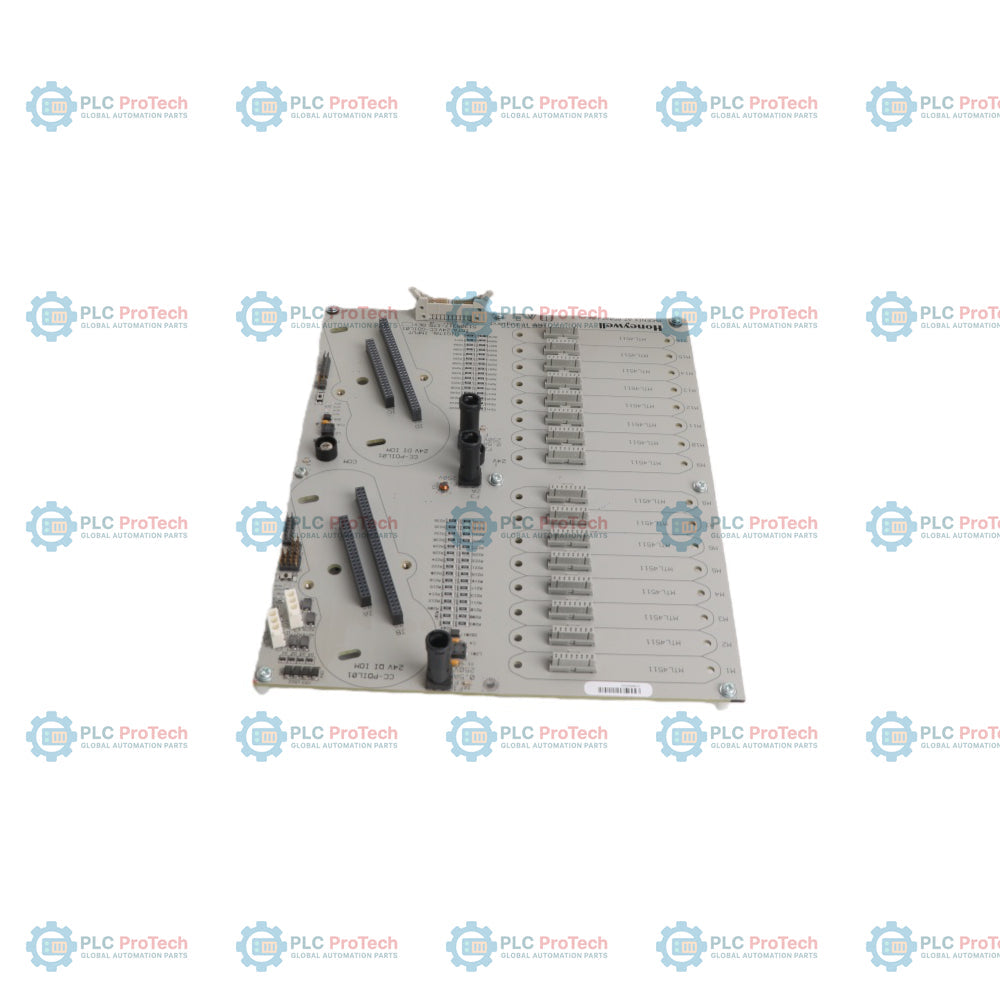

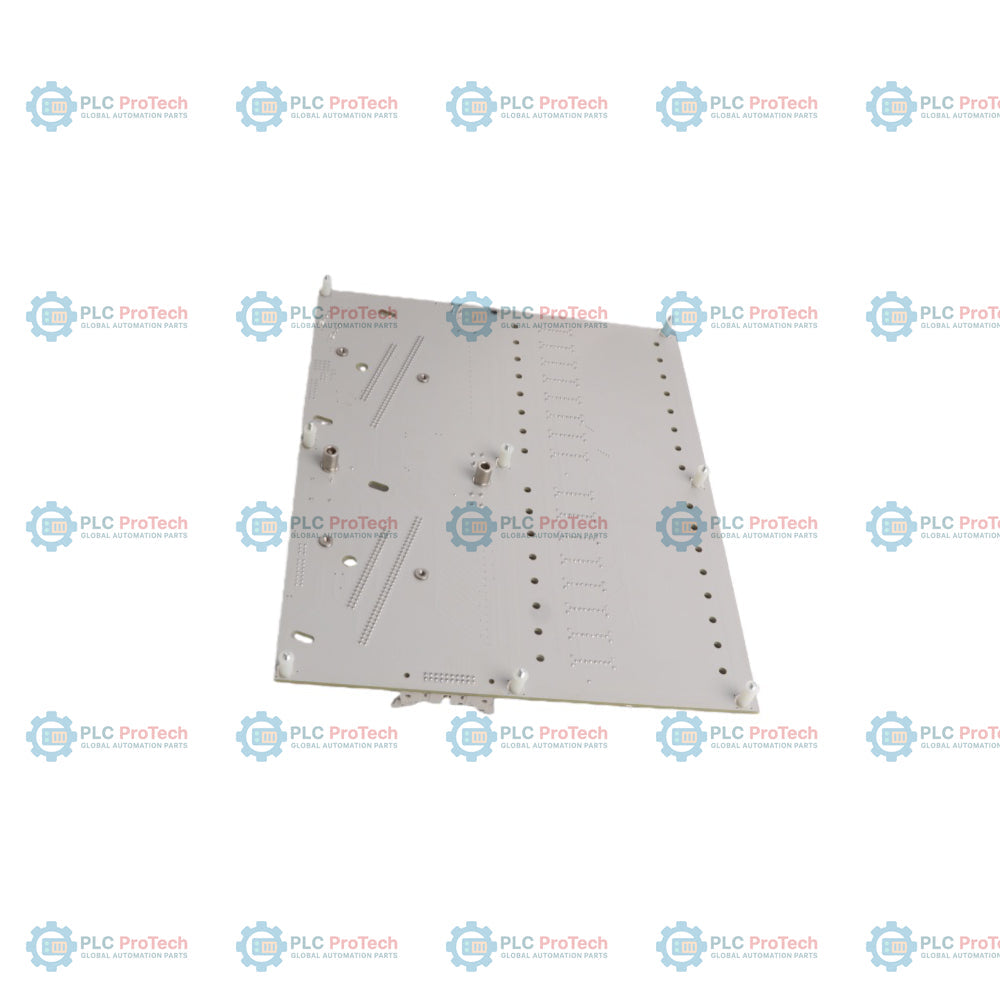

Assieme di terminazione I/O digitale Honeywell CC-GDIL21 Experion PKS Series C 24VDC (IOTA) da 6 pollici

Descrizione

Honeywell CC-GDIL21 è un'unità IOTA (Input Output Termination Assembly) non ridondante da 6 pollici, progettata per l'architettura Experion PKS Series C. Funge da base fisica di terminazione e montaggio per il CC-PDIL01, un modulo di ingresso digitale a 24VDC, interfacciando direttamente 32 canali di ingresso di campo discreti con il framework del processore di controllo Series C.

Questa IOTA facilita i collegamenti diretti del cablaggio di campo, consentendo al contempo l'isolamento ottico e il condizionamento del segnale tramite il modulo I/O collegato. Honeywell CC-GDIL21 supporta l'alimentazione di eccitazione integrata per fornire direttamente l'alimentazione di campo non incendiaria, eliminando la necessità di una distribuzione separata dell'alimentazione di marshalling esterna.

Progettato con un fattore di forma compatto da 6 pollici, l'assemblaggio offre un ingombro efficiente in termini di spazio per la terminazione degli ingressi discreti non ridondanti negli ambienti con quadri Series C. Integra ampie funzionalità per l'integrità dei segnali, supportando il rilevamento e la segnalazione di una variabile di processo (PV) non valida dovuta a fili aperti, per prevenire azioni di controllo improprie nei circuiti di processo critici.

Caratteristiche

• Terminazione degli ingressi di campo a 32 canali: Fornisce punti fisici di terminazione del cablaggio di campo per un massimo di 32 segnali di ingresso discreti a 24VDC.
• Alimentazione di eccitazione integrata: Fornisce direttamente dall'assemblaggio l'alimentazione di campo non incendiaria, eliminando la necessità di hardware aggiuntivo per la distribuzione dell'alimentazione di marshalling.
• Supporto al rilevamento dei fili aperti: Consente di rilevare e segnalare l'apertura del cablaggio di campo, contrassegnando i canali interessati con uno stato non valido per proteggere la logica del sistema.
• Ingombro compatto: Dispone di un ingombro di montaggio IOTA di 6 pollici per ottimizzare lo spazio all'interno del quadro nelle configurazioni non ridondanti.
• Robusto isolamento galvanico: Supporta l'isolamento ottico integrato nell'IOM, con una tensione nominale di 1500 VAC RMS o +/-1500 VDC tra i terminali di ingresso e la messa a terra comune.
• Indicazione dell'ingresso diretto/inverso: Supporta la rappresentazione configurabile dei segnali per un'integrazione fluida con la logica di processo dell'impianto.

Applicazioni

• Interfaccia per segnali di campo discreti: Funge da punto di connessione fisico principale per interruttori di prossimità, pulsanti, contatti di relè e interruttori di livello che operano con segnali discreti a 24VDC.
• Sottosistemi I/O Experion PKS Series C: Consente l'implementazione non ridondante di moduli di ingresso digitali a 32 canali (CC-PDIL01) nei quadri di controllo per l'automazione dei processi Honeywell.
• Cablaggio di campo per aree pericolose: Fornisce una distribuzione dell'alimentazione di campo non incendiaria, adatta ad ambienti industriali che richiedono l'integrità dei segnali nelle aree pericolose.

Specifiche tecniche

Generale

Elettrico e segnale

Meccanica

Linee guida per l'installazione

1. Ispezione preliminare all'installazione: Verificare che l'assemblaggio Honeywell CC-GDIL21 non presenti danni fisici dovuti al trasporto e confermare la compatibilità con il modulo di ingresso digitale CC-PDIL01 designato.
2. Montaggio: Fissare la base IOTA da 6 pollici sul canale di montaggio standard Series C all'interno dell'armadio di controllo. Assicurare uno spazio verticale sufficiente per l'inserimento del cablaggio di campo e il posizionamento del modulo.
3. Messa a terra: Assicurare il corretto collegamento equipotenziale del telaio del carrier IOTA alla terra dell'armadio di sistema prima di effettuare i collegamenti di campo o di alimentazione.
4. Cablaggio di campo: Collegare i dispositivi di ingresso di campo a 24 VDC alle morsettiere a vite dedicate. Mantenere lunghezze corrette di spelatura dei fili e verificare la polarità in base agli schemi dei circuiti di sistema.
5. Inserimento del modulo: Allineare e inserire saldamente il modulo di ingresso CC-PDIL01 nell'header IOTA finché i meccanismi di ritenuta non si bloccano saldamente in posizione.

Raccomandazioni per la messa in servizio e la manutenzione

• Verifica dell'integrità del cablaggio: Prima dell'accensione, eseguire controlli di continuità e resistenza sul cablaggio di campo per evitare cortocircuiti sull'alimentatore interno di eccitazione.
• Test diagnostico del circuito aperto: Verificare in Experion PKS Control Builder che il rilevamento del circuito aperto sia configurato correttamente per i canali attivi, al fine di convalidare la segnalazione dello stato Bad PV.
• Preparazione alla sostituzione a caldo: Quando si sostituisce un modulo I/O collegato, assicurarsi che le leve di bloccaggio del modulo siano completamente disinnestate. L'assemblaggio CC-GDIL21 rimane fissato alle guide del canale dell'armadio, consentendo di lasciare intatto il cablaggio di campo durante la sostituzione dei moduli.
