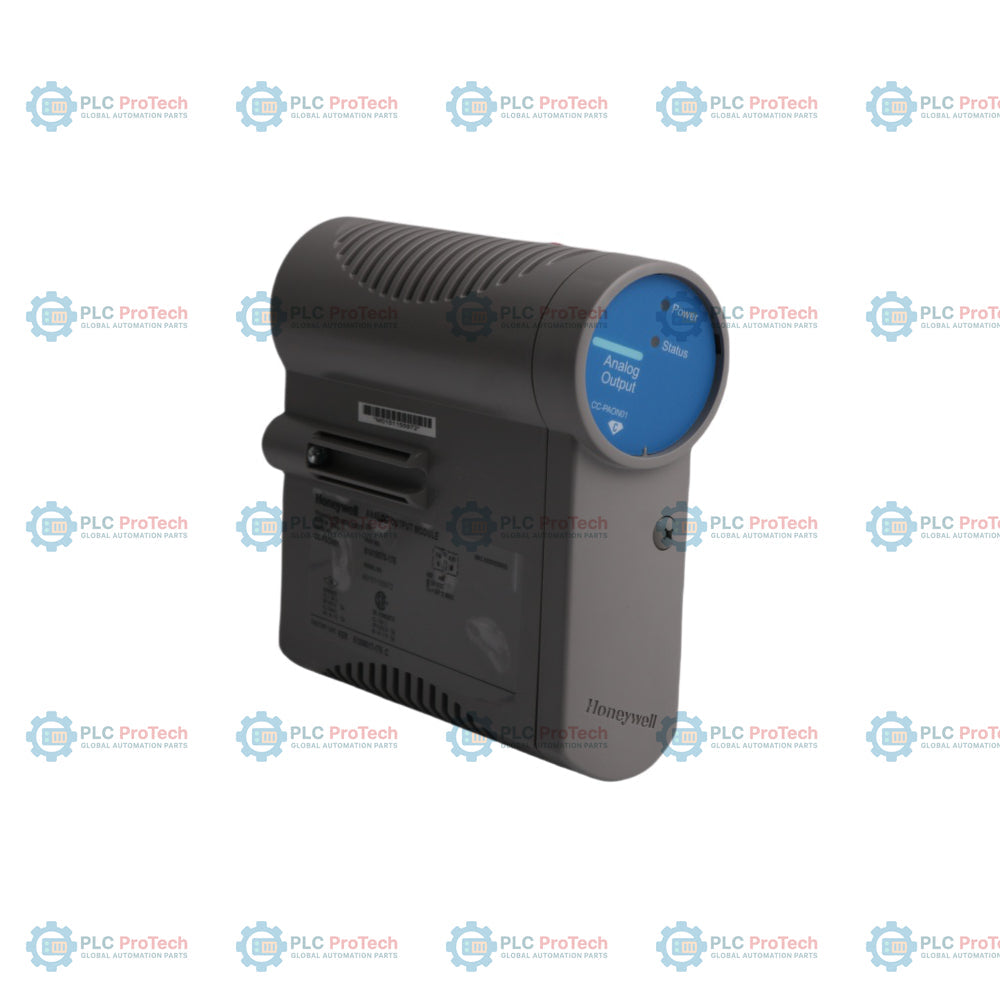

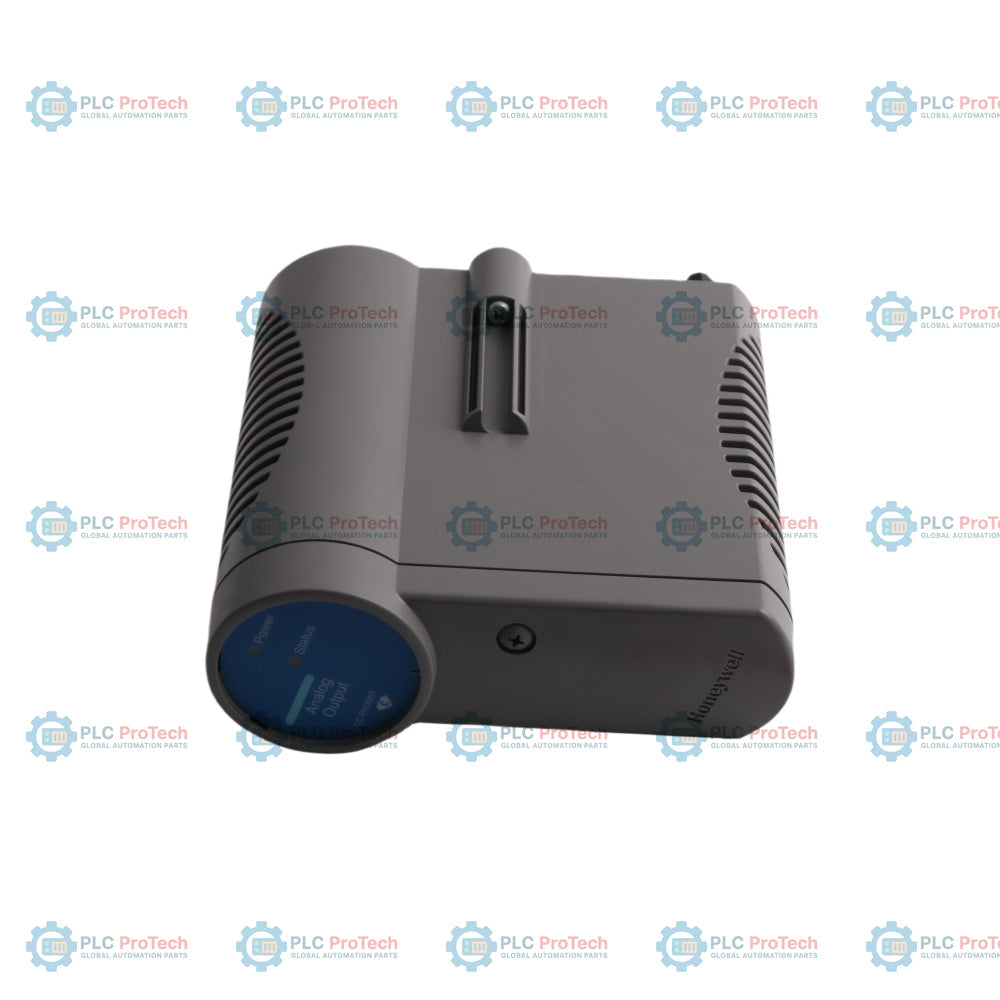

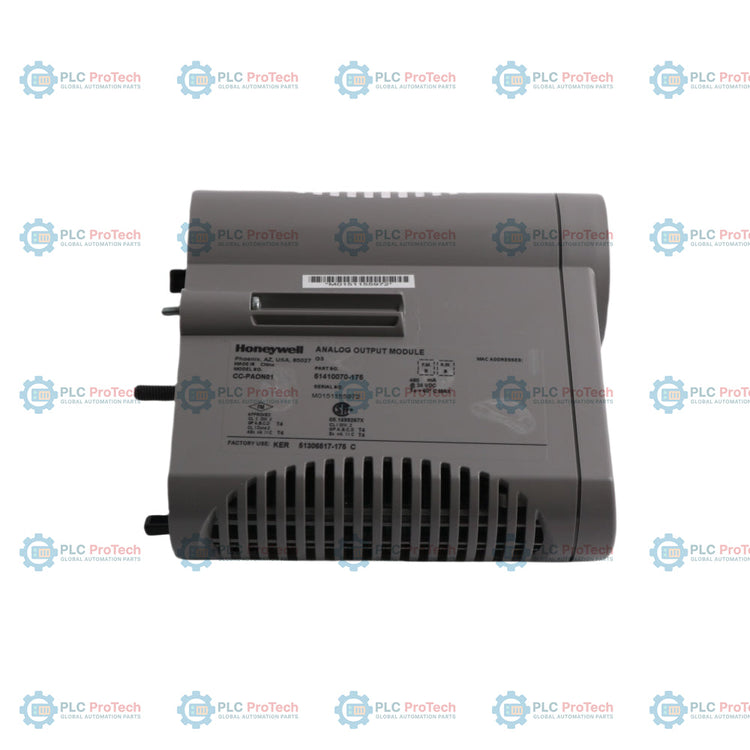

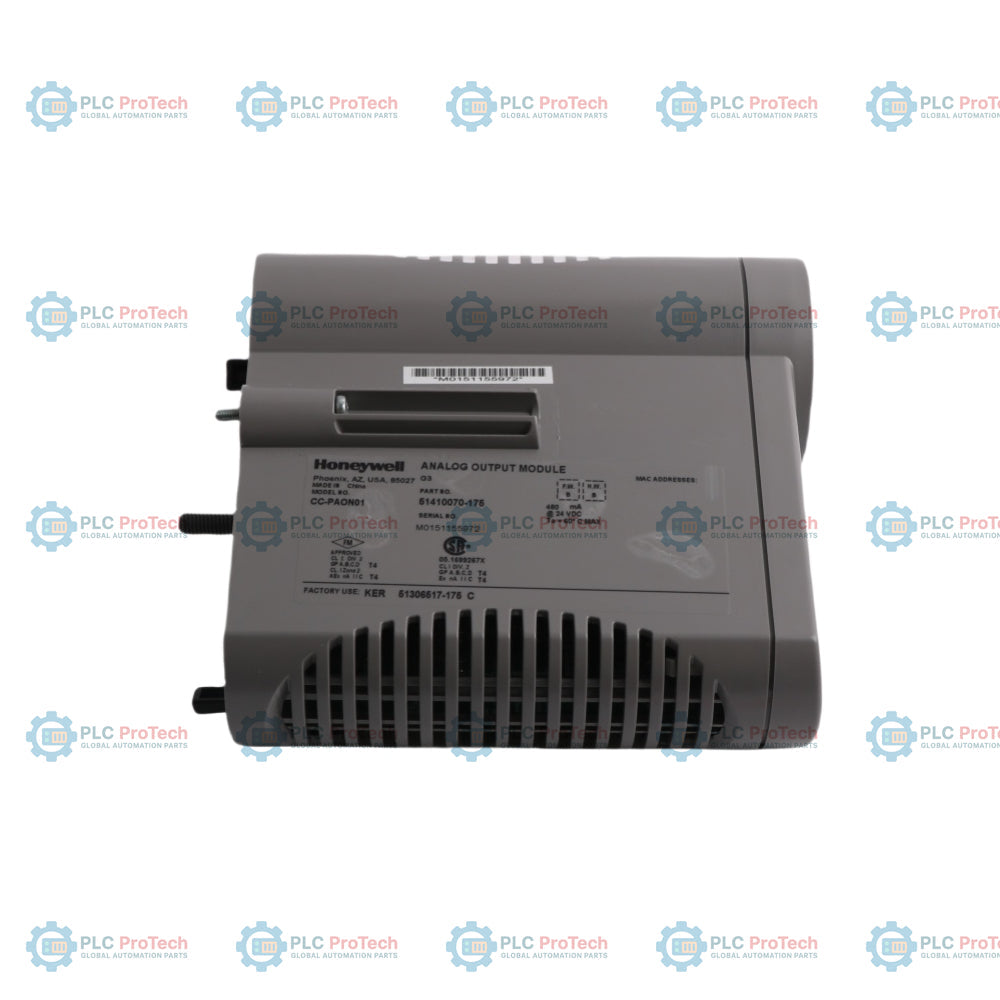

Modulo di uscite analogiche Honeywell CC-PAON01 51410070-175 Experion PKS Serie C non-HART

Descrizione

Honeywell CC-PAON01 (numero di parte 51410070-175) è un modulo di uscita analogica non HART a 16 canali progettato per applicazioni di automazione dei processi nell'architettura Series C del sistema Honeywell Experion Process Knowledge System (PKS). Operando sul collegamento I/O Series C (IOLINK) gestito da un controller C300, il modulo fornisce segnali di controllo da 4-20 mA a elementi di campo quali valvole di controllo, attuatori, posizionatori e azionamenti a velocità variabile.

Progettato come successore funzionale aggiornato dei precedenti modelli hardware CC-PAOX01 e CU-PAOX01, CC-PAON01 utilizza il blocco funzione AO16 standard in Experion Control Builder. Il modulo si monta direttamente su assiemi dedicati di terminazione degli ingressi/uscite Series C (IOTA), integrandosi in topologie IOLINK singole o ridondanti.

Nelle architetture di controllo Experion PKS, CC-PAON01 supporta configurazioni hardware sia non ridondanti sia ridondanti 1-on-1. Dopo interruzioni localizzate dell'alimentazione, i singoli moduli I/O completano l'inizializzazione in 10 secondi (+/- 25%), riprendendo l'elaborazione dei circuiti di controllo senza richiedere il riavvio completo del sistema.

Caratteristiche

• Fornisce 16 canali di uscita analogica dedicati a circuiti di controllo di campo non HART da 4-20 mA.
• Si interfaccia direttamente con i controller C300 tramite la rete di collegamento I/O Series C (IOLINK).
• Configurato ed eseguito in Experion Control Builder utilizzando la struttura standard del blocco IOM AO16.
• Funziona come modello sostitutivo funzionale diretto per i moduli legacy CC-PAOX01 e CU-PAOX01.
• Supporta gli assiemi di terminazione di campo non ridondanti (CC-TAON01) e ridondanti (CC-TAON11).
• L'inizializzazione rapida a livello di modulo viene completata entro 10 secondi (+/- 25%) dopo il ripristino dell'alimentazione.
• Supporta fino a 40 IOM ridondanti per IOLINK e fino a 80 IOM ridondanti per controller C300.

Applicazioni

• Modulazione degli elementi finali di controllo, incluse valvole di controllo da 4-20 mA, convertitori I/P e posizionatori.
• Fornitura di riferimenti analogici della velocità di controllo per azionamenti a frequenza variabile (VFD) e controller di motori.
• Integrazione dei circuiti analogici di campo con uscita non HART nei sistemi di automazione dei processi Experion PKS C300.

Specifiche tecniche

Collegamenti / interfacce

Linee guida per l'installazione

1. Verificare che il modello del modulo (CC-PAON01) e il codice articolo (51410070-175) corrispondano ai disegni del progetto prima dell'installazione.
2. Confermare lo stato dell'alimentazione logica dell'armadio e osservare le procedure di protezione dalle scariche elettrostatiche (ESD) prima di maneggiare il gruppo del modulo.
3. Allineare il connettore posteriore del CC-PAON01 con l'alloggiamento designato sulla base IOTA CC-TAON01 o CC-TAON11.
4. Premere il modulo sulla posizione di montaggio IOTA fino a quando i fermi di sicurezza scattano in posizione.
5. Ispezionare il cablaggio di campo collegato ai morsetti a vite IOTA per assicurarsi che i cavi siano terminati correttamente e che i collegamenti di terra della schermatura siano sicuri.

Linee guida per configurazione / messa in servizio / sostituzione

1. Assegnazione del blocco: in Experion Control Builder, assegnare la configurazione del canale utilizzando il blocco funzione AO16 standard.
2. Configurazione del collegamento: assicurarsi che il parametro IOLINKTYPE del controller C300 sia impostato correttamente per supportare i moduli I/O Series C.
3. Limitazioni della ridondanza: quando si sostituiscono unità CC-PAOX01 obsolete con unità CC-PAON01, tenere presente che le coppie ridondanti miste (una PAOX01 abbinata a una PAON01) non sono supportate; la migrazione online richiede coppie hardware identiche.
4. Verifica della messa in servizio: misurare la corrente del circuito ai terminali di uscita utilizzando un misuratore calibrato prima di portare il circuito di controllo corrispondente in modalità automatica.
