Modulo di ingresso digitale ad alta tensione Honeywell CC-PDIH01 Experion Serie C

Descrizione

Honeywell CC-PDIH01 è un modulo di ingresso digitale ad alta densità progettato per applicazioni di controllo e monitoraggio dei processi all'interno della piattaforma I/O Series-C Experion. Funge da interfaccia di campo per segnali discreti ad alta tensione, accettando ingressi da contattori, interruttori e interblocchi di campo per trasmettere gli stati binari del sistema al controller C300.

Con 32 canali di ingresso, CC-PDIH01 offre un rilevamento isolato su diversi livelli di campo CA e CC ad alta tensione, a seconda dell'Input Output Termination Assembly (IOTA) selezionato. Utilizzando un'unità hardware universale Input Output Module (IOM) abbinata a IOTA specializzati per l'alta tensione, il modulo semplifica la gestione dei pezzi di ricambio del sistema, fornendo al contempo un'elaborazione galvanicamente isolata dei segnali di campo per gli impianti industriali.

Caratteristiche

• Elevata densità di canali: Offre 32 canali di rilevamento degli ingressi discreti in un modulo compatto con ingombro Series-C.
• Supporto flessibile dell'alta tensione: Funziona con livelli di segnale di campo di 120 VCA/125 VCC o 240 VCA utilizzando IOTA dedicati.
• Assemblaggio hardware standardizzato: Utilizza un'unica architettura IOM per diverse tensioni di linea, riducendo al minimo l'inventario dei pezzi di ricambio.
• Isolamento galvanico: Offre un isolamento ottico pari a 1500 VCA RMS o +/-1500 VCC tra il cablaggio di campo e il comune della logica.
• Opzioni di ridondanza flessibili: Supporta configurazioni IOTA non ridondanti e ridondanti per architetture di automazione tolleranti ai guasti.
• Diagnostica integrata: Integra l'autotest dell'hardware interno per mantenere l'integrità della trasmissione del segnale e una segnalazione affidabile dello stato.
• Logica configurabile: Supporta l'interpretazione diretta e inversa dello stato degli ingressi per canale, adattandosi alla logica degli interruttori dell'impianto.

Applicazioni

• Monitoraggio dei contatti ad alta tensione: Rileva lo stato discreto dei centri di controllo motori (MCC), degli interruttori automatici e dei contatti dei relè ausiliari operanti a 120 VCA, 125 VCC o 240 VCA.
• Elaborazione degli interblocchi dell'impianto: Integra gli interruttori di sicurezza di campo cablati e gli interblocchi di processo direttamente nelle strategie di controllo C300.
• Sottostazione e interfaccia elettrica: Interfaccia i segnali della sottostazione a 125 VCC e i punti di stato della rete elettrica con il DCS Experion.

Specifiche tecniche

Connessioni / interfacce

Linee guida per l'installazione

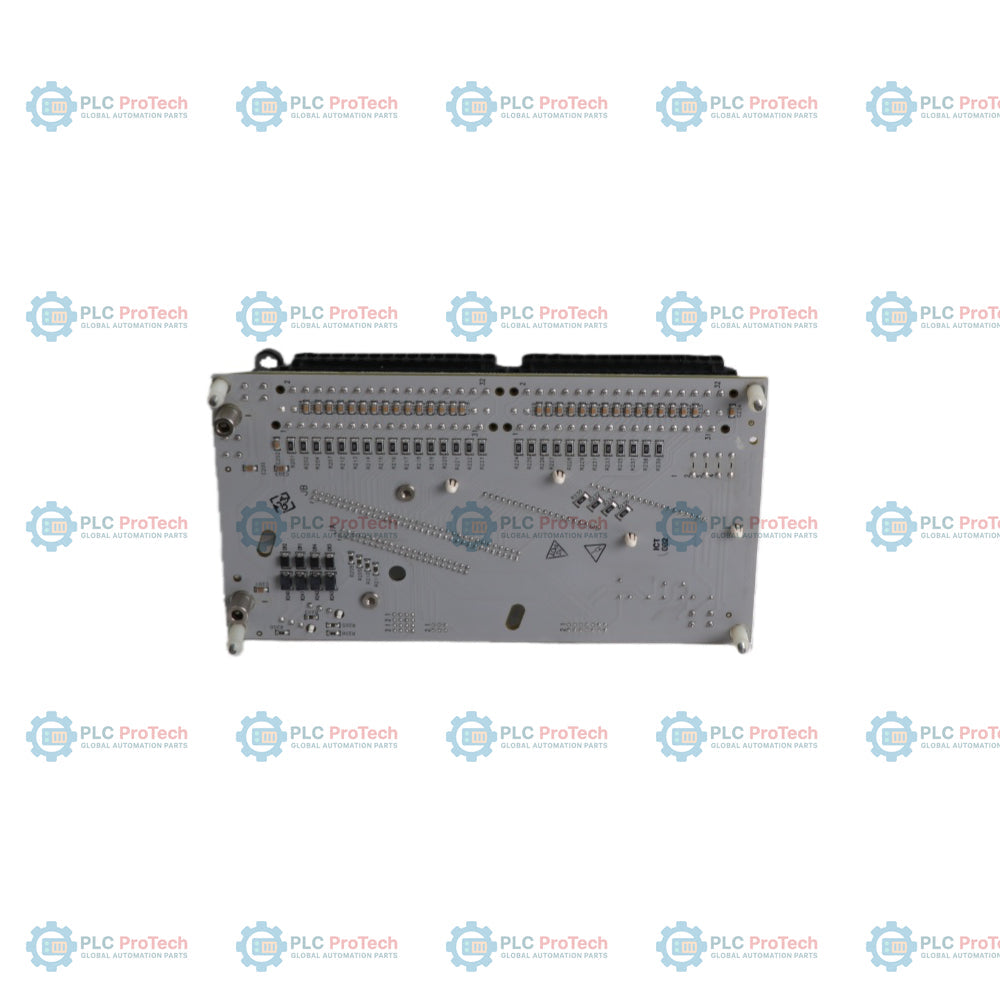

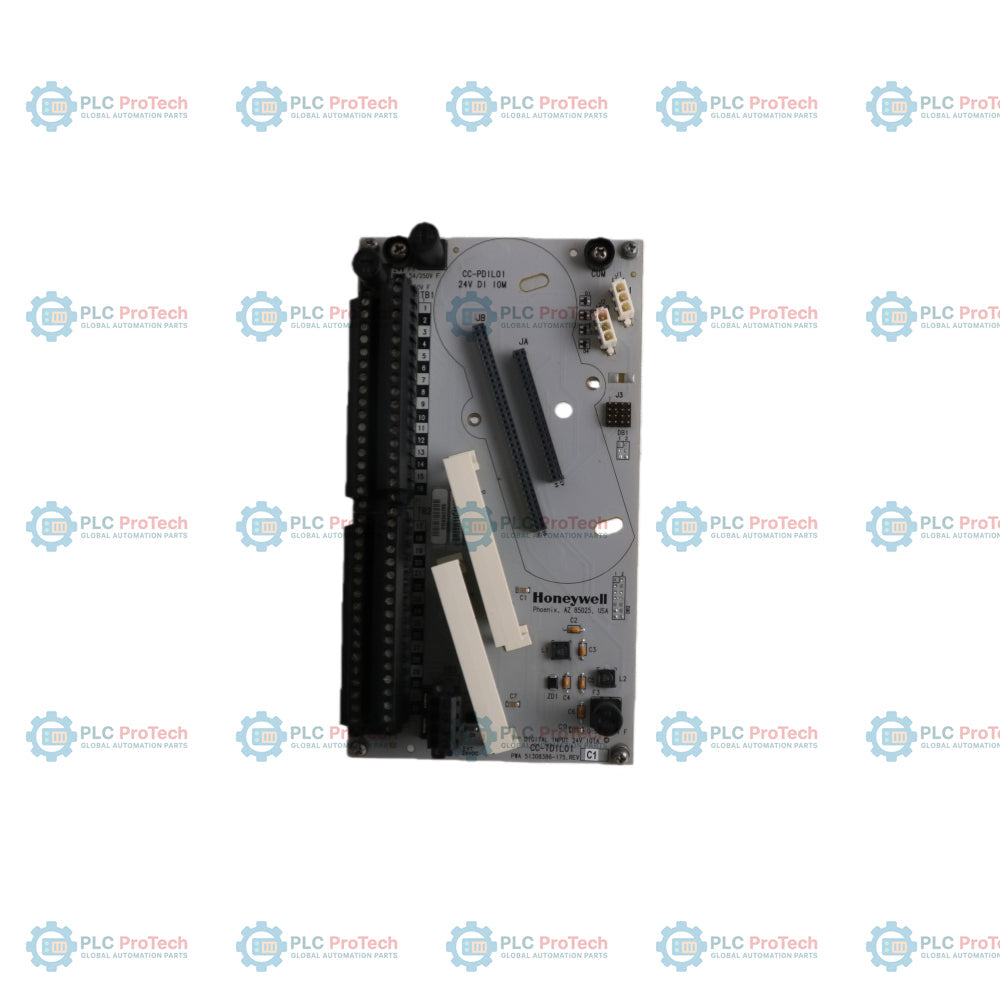

1. Verificare che i livelli dei segnali di campo (120 VAC, 125 VDC o 240 VAC) corrispondano all'IOTA installato specifico (ad esempio, CC-TDI110/120 o CC-TDI220/230).
2. Verificare che l'alimentazione ai circuiti di rilevamento del campo e al bus portante IOTA sia disinserita prima di installare l'hardware.
3. Fissare saldamente l'IOTA al gruppo portante dell'armadio.
4. Allineare il modulo CC-PDIH01 ai connettori edge sull'IOTA e spingerlo saldamente in posizione finché non è inserito correttamente.

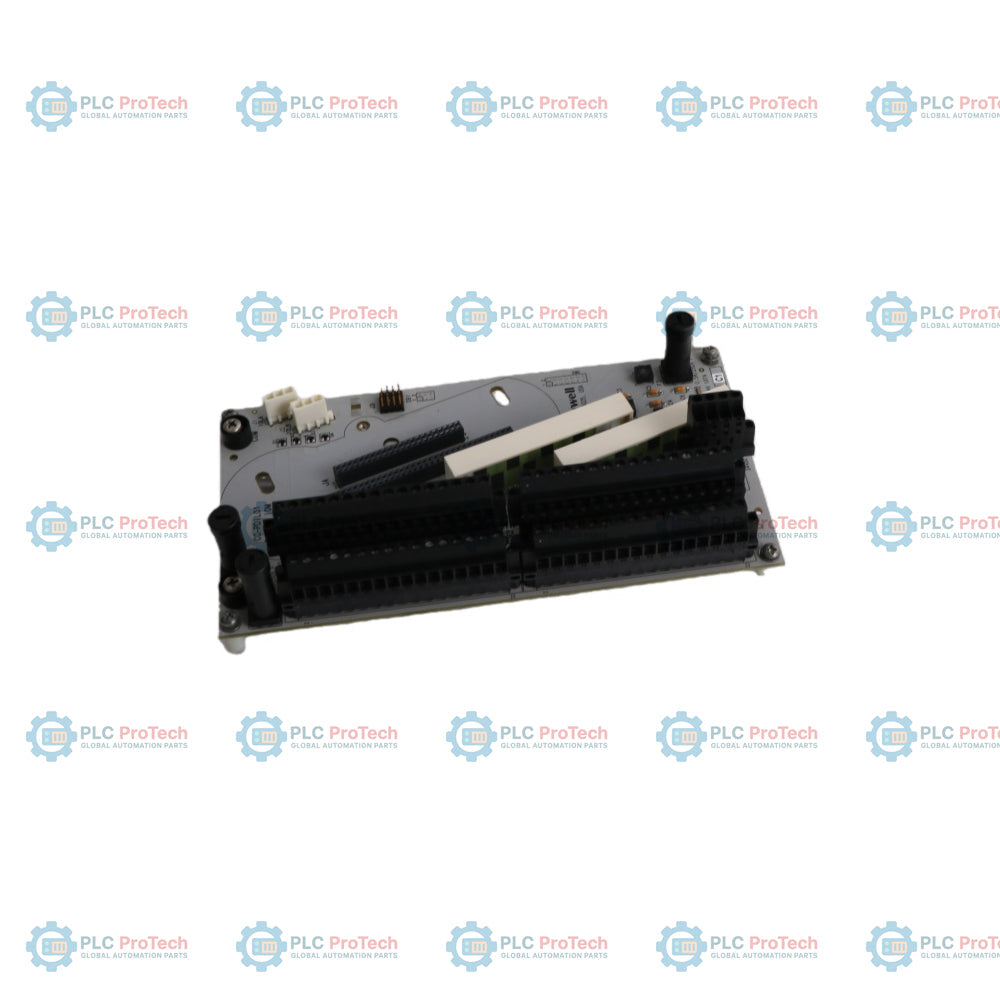

5. Collegare il cablaggio di campo ad alta tensione alle morsettiere a vite rimovibili sull'IOTA, assicurandosi di rispettare la sezione dei cavi appropriata e i principi di messa a terra del campo.
6. Applicare l'alimentazione logica al bus portante IOTA e la tensione di eccitazione del campo per verificare le indicazioni dello stato dei canali.

Linee guida per la configurazione

1. Configurare i canali di ingresso in Experion Control Builder all'interno dell'albero I/O del controller C300 corrispondente.
2. Selezionare la direzione del canale (Diretta o Inversa) in base alle specifiche dello stato dei contatti sul campo.
3. Per le configurazioni IOTA ridondanti (ad esempio, CC-TDI120), assegnare i moduli CC-PDIH01 primario e secondario allo stesso slot di indirizzo IOTA per abilitare la funzionalità di commutazione.
