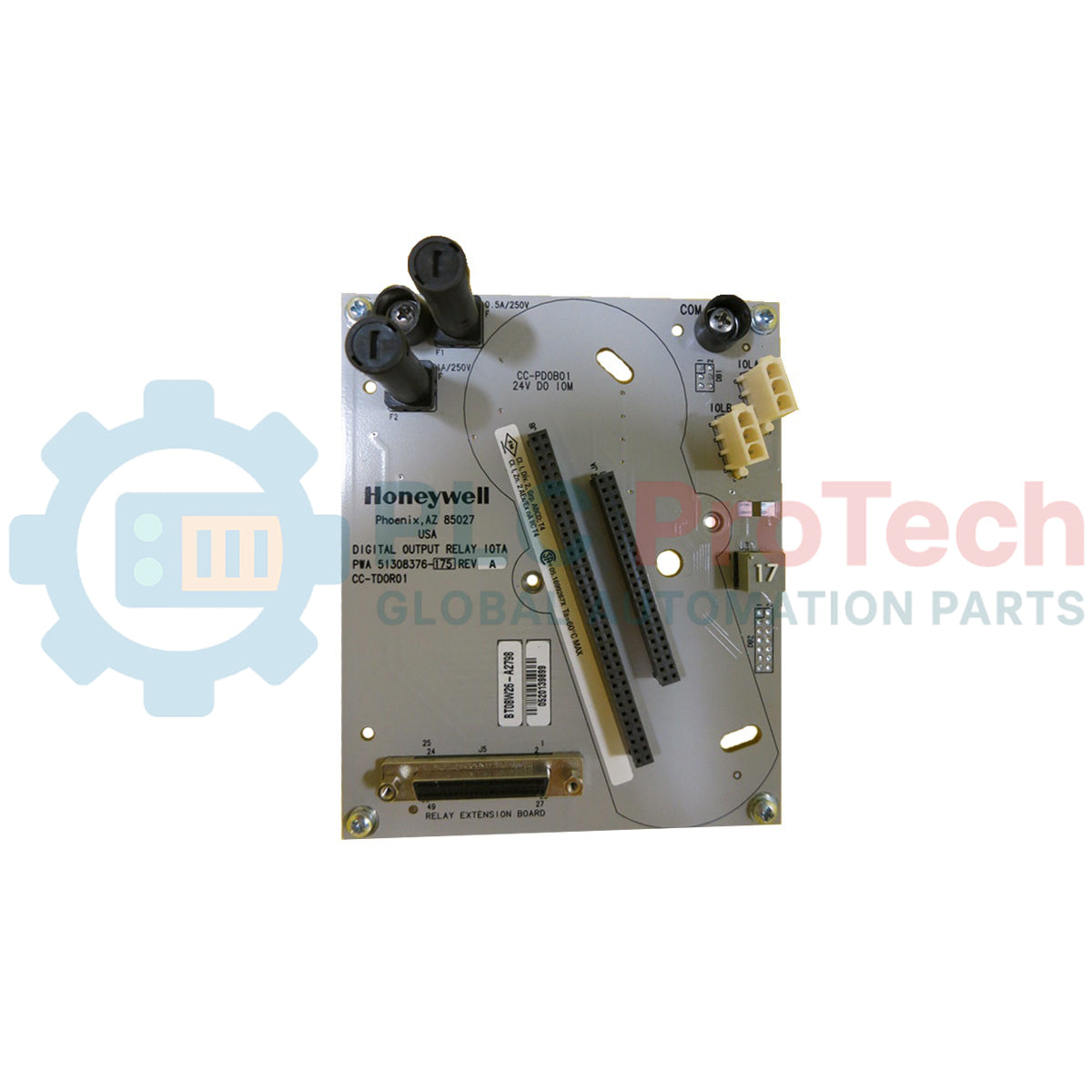

Honeywell CC-TD0R01 Serie C IOTA con relè per uscite digitali

Descrizione

Il routing dei segnali di controllo digitali dal controller Experion C300 agli elementi finali di controllo a livello di campo è gestito direttamente dal Honeywell CC-TD0R01, un gruppo di terminazione I/O con ingresso e uscita a relè per uscita digitale (IOTA) dedicato. Questo robusto modulo di interfaccia funge da collegamento fisico tra i canali di uscita elettronici ad alta densità e il cablaggio fisico di campo, fornendo un isolamento elettrico fondamentale per proteggere l'hardware del controller. Instradando i segnali attraverso percorsi a relè isolati, riduce i rischi industriali comuni come i loop di massa, i transitori di tensione e i cortocircuiti sul lato campo.

Caratteristiche

• Integrazione perfetta con i moduli di uscita digitale della Serie C (CC-PDOB01).
• Isolamento fisico del relè integrato per una conversione affidabile del segnale e la traslazione del livello di tensione.
• Connessioni con morsettiere per impieghi gravosi, progettate per gestire il cablaggio di campo con elevata ritenzione e minima resistenza di contatto.
• Layout pre-ingegnerizzato ottimizzato per il montaggio su canali carrier standard della Serie C.
• La struttura passiva del gruppo di terminali riduce al minimo i tassi di guasto dei componenti attivi all'interno dell'ingombro dell'armadio.

Applicazioni

• Interfacciamento dei controller DCS Experion PKS con elettrovalvole industriali e bobine degli attuatori.
• Isolamento del pannello di controllo per grandi centri di controllo motori (MCC) e contattori ausiliari per impieghi gravosi.
• Impianti di generazione di energia, raffinerie petrolchimiche e attività di trattamento del gas che richiedono una commutazione discreta affidabile.

Specifiche tecniche

Approfondimenti empirici sull'ingegneria

Modelli alternativi e compatibilità

Il CC-TD0R01 è progettato esclusivamente per configurazioni Series C e non è intercambiabile con i precedenti assiemi PMIO o di terminazione di campo della linea TPS/High-Performance Process Manager. Quando si aggiornano sistemi legacy, assicurarsi che i corrispondenti blocchi di configurazione del controllo di sistema in Experion Control Builder siano aggiornati per riflettere il profilo hardware CC-PDOB01.

Problemi applicativi e note ingegneristiche

Quando si commutano carichi di campo altamente induttivi, come bobine di solenoidi di elevata potenza o relè di interposizione meccanici, possono verificarsi transitori di tensione. Si raccomanda vivamente di installare dispositivi di soppressione esterni, come soppressori RC per i circuiti in CA o diodi di ricircolo per i circuiti in CC, direttamente ai capi dei terminali del carico. La mancata soppressione dei picchi di forza controelettromotrice accelera l'usura dei contatti e può causare disturbi elettrici sul bus di controllo.

Suggerimenti per la messa in servizio e il cablaggio

Per evitare di danneggiare i circuiti di uscita durante la messa in servizio, verificare che tutti i loop di cablaggio lato campo non presentino cortocircuiti prima di inserire il modulo controller attivo CC-PDOB01 nell'IOTA. Assicurarsi che la barra di messa a terra della schermatura della piastra portante sia collegata a una messa a terra pulita e isolata per strumentazione, al fine di preservare l'integrità del segnale all'interno dell'armadio.

Linee guida per l'installazione
