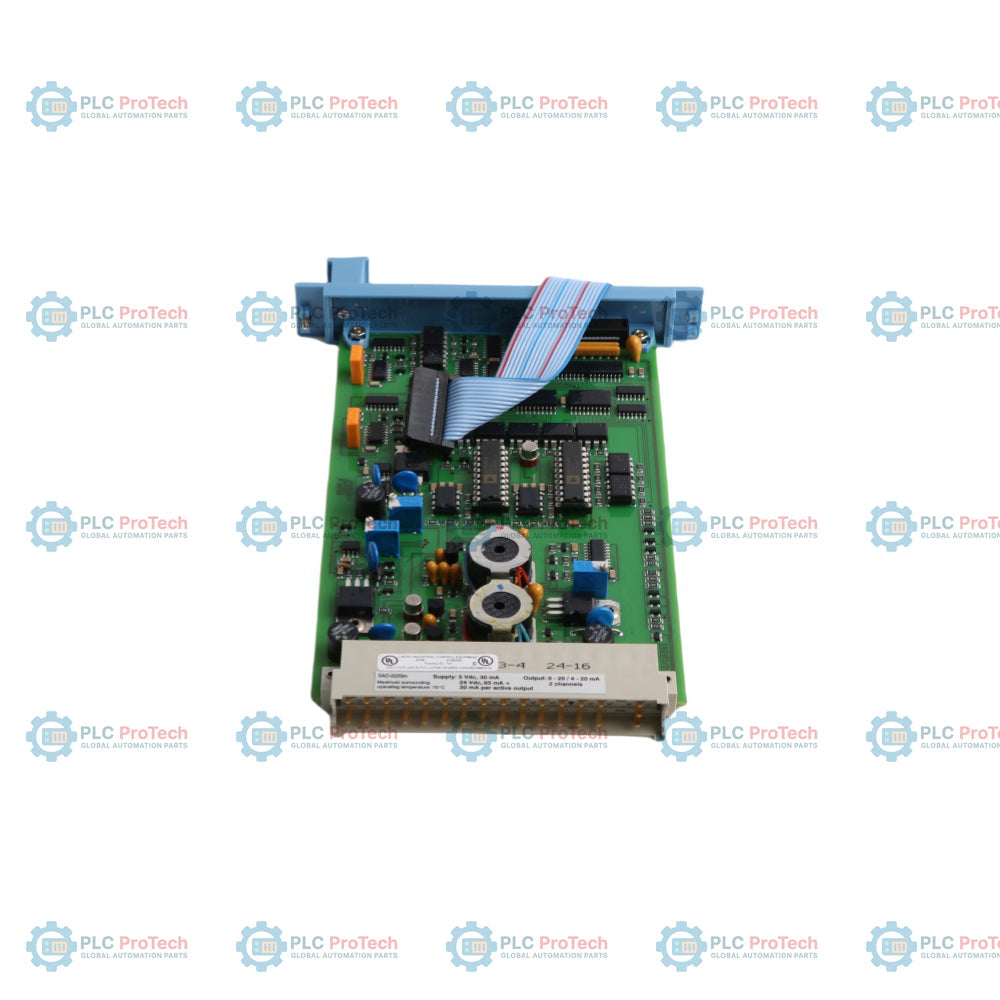

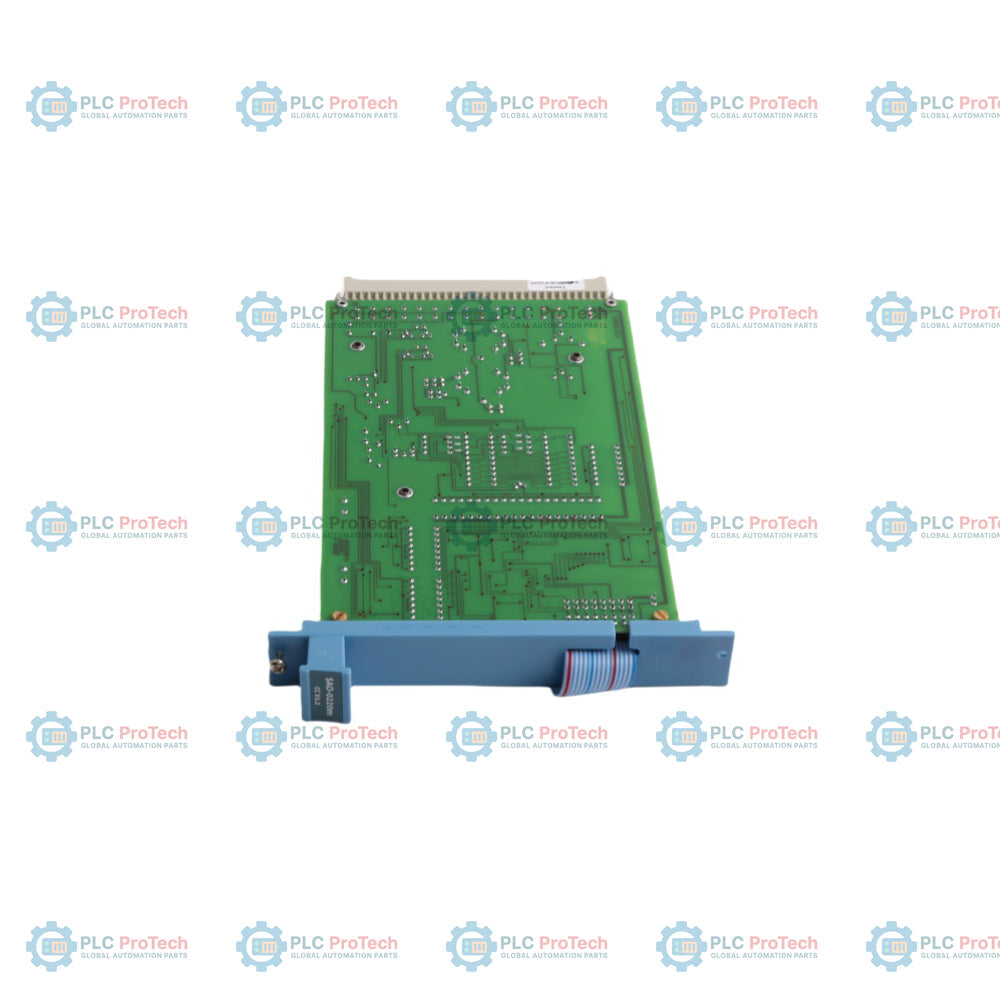

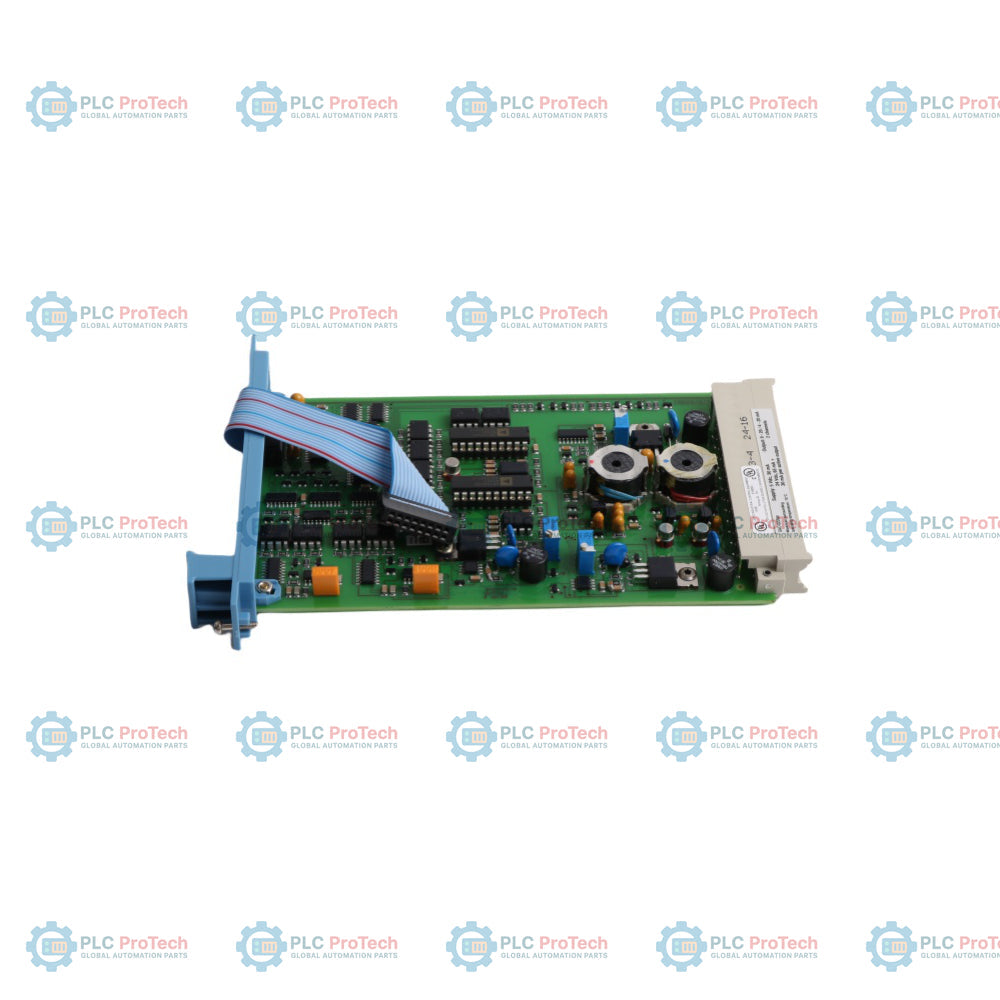

Honeywell FC-SAO-0220m CCV1.0 Modulo di uscite analogiche di sicurezza Safety Manager

Descrizione

Il Honeywell FC-SAO-0220m è un modulo di uscita analogica sicura dotato di due canali di uscita da 0(4)–20 mA, progettato per applicazioni di controllo di sicurezza ad alta integrità nel sistema Honeywell Safety Manager. Operando come interfaccia di uscita critica, il modulo converte i comandi della logica digitale interna del sistema in precisi loop di corrente analogici per regolare elementi finali di controllo modulanti, valvole e posizionatori nei circuiti critici per la sicurezza.

Progettato con un'architettura interna di sicurezza, ciascun canale contiene un convertitore D/A a 12 bit per la generazione del segnale di uscita e un convertitore A/D integrato che legge continuamente il valore effettivo di uscita. Entro un intervallo di test diagnostico configurato, il modulo verifica automaticamente la precisione del valore di uscita (entro ±5%), la capacità di diseccitazione e la diafonia tra le uscite. Ciascun canale dispone di un mezzo secondario di diseccitazione (SMOD), che consente al watchdog e al processore di diseccitare l'uscita indipendentemente dal valore di comando dell'applicazione.

Il Honeywell FC-SAO-0220m presenta un rivestimento conforme su tutti gli assiemi elettronici interni (designati dal prefisso FC-) per la protezione da contaminanti atmosferici, polvere e ambienti industriali aggressivi. I canali di uscita sono galvanicamente isolati sia dall'alimentazione interna a 24 Vcc sia dall'alimentazione logica a 5 Vcc.

Caratteristiche

• Fornisce due canali di uscita analogica sicuri da 0(4)–20 mA configurabili come loop attivi o passivi.
• Costruzione del circuito stampato con rivestimento conforme (prefisso FC-) per una protezione ambientale affidabile.
• L'architettura a doppio convertitore utilizza un convertitore D/A a 12 bit per la generazione della corrente e un convertitore A/D interno per la lettura continua del segnale e l'autotest.
• Integra autodiagnostica continua che verifica la precisione della corrente di uscita entro ±5%, la capacità di diseccitazione e la diafonia tra i canali.
• Il mezzo secondario di diseccitazione (SMOD) consente al watchdog o al processore principale di forzare i canali in uno stato diseccitato.
• Uscite galvanicamente isolate dai bus di alimentazione da 5 Vcc e 24 Vcc.
• Supporta configurazioni I/O Safety Manager sia non ridondanti sia ridondanti a partire dalla release 120 di Safety Builder.

Applicazioni

• Sistemi strumentati di sicurezza (SIS): converte la logica di arresto di sicurezza in precisi segnali di posizionamento da 4–20 mA per l'isolamento di emergenza e le valvole di controllo modulanti.
• Sistemi di gestione dei bruciatori (BMS): gestisce valvole per il rapporto combustibile-aria e attuatori delle serrande dei gas di combustione che richiedono un condizionamento continuo del segnale certificato per la sicurezza.
• Sistemi di mitigazione antincendio e rilevazione gas (F&G): controlla azionamenti a velocità variabile e valvole proporzionali di diluvio.
• Controllo in aree pericolose: interfaccia con circuiti di campo non incendiari in ambienti di Classe I, Divisione 2 tramite gruppi terminali approvati.

Specifiche tecniche

Generale

Caratteristiche elettriche e di alimentazione

Canali di uscita e prestazioni

Codifica meccanica

Collegamenti / interfacce

Linee guida per l'installazione

1. Verificare che la versione del modulo Honeywell FC-SAO-0220m (CCV1.0) corrisponda ai requisiti del progetto software del sistema.
2. Ispezionare i pin del connettore posteriore e le posizioni dei fori di codifica (A9, C5) per assicurarsi della compatibilità con i pin di posizionamento della guida della scheda.
3. Assicurarsi che l'alimentazione della sezione del telaio interessata sia stata scollegata in sicurezza prima di inserire la scheda oppure verificare l'idoneità alla sostituzione a caldo nelle configurazioni ridondanti.
4. Allineare il bordo della scheda con le guide del telaio 4 TE e spingerla saldamente nel backplane fino al corretto inserimento.
5. Collegare l'alimentazione interna a 24 Vdc per evitare il rilevamento di guasti durante le procedure di autotest automatico.
6. Cortocircuitare tutti i canali di uscita inutilizzati (collegare il morsetto 2 al 3 per il canale 1 oppure il morsetto 6 al 7 per il canale 2 sull'FTA TSAO-0220m) per evitare la segnalazione di guasti durante l'esecuzione della diagnostica automatica.
7. Non collegare carichi induttivi direttamente alle uscite; il modulo è progettato esclusivamente per carichi resistivi o capacitivi.

Raccomandazioni per la manutenzione e la sostituzione

• Considerazioni sulle uscite ridondanti: Quando si sostituisce un modulo in configurazioni con uscite analogiche ridondanti, tenere presente che un guasto rilevato durante l'autotest può causare una lieve caduta di corrente sull'uscita prima che il Safety Manager trasferisca il controllo al canale ridondante funzionante.
• Ispezione dei guasti: Se si accende il LED di guasto di un canale, verificare che ai uscite non siano stati collegati carichi induttivi e assicurarsi che tutti i canali inutilizzati siano correttamente ponticellati.

Conformità e certificazioni

• Marcato CE
• Certificato TÜV
• Omologato UL
• Certificato CSA
• Factory Mutual (FM): Approvato FM 3611 per circuiti di campo non incendiari di Classe I, Divisione 2, Gruppi ABCD e Classe II, Divisione 2, Gruppi FG in aree pericolose.
