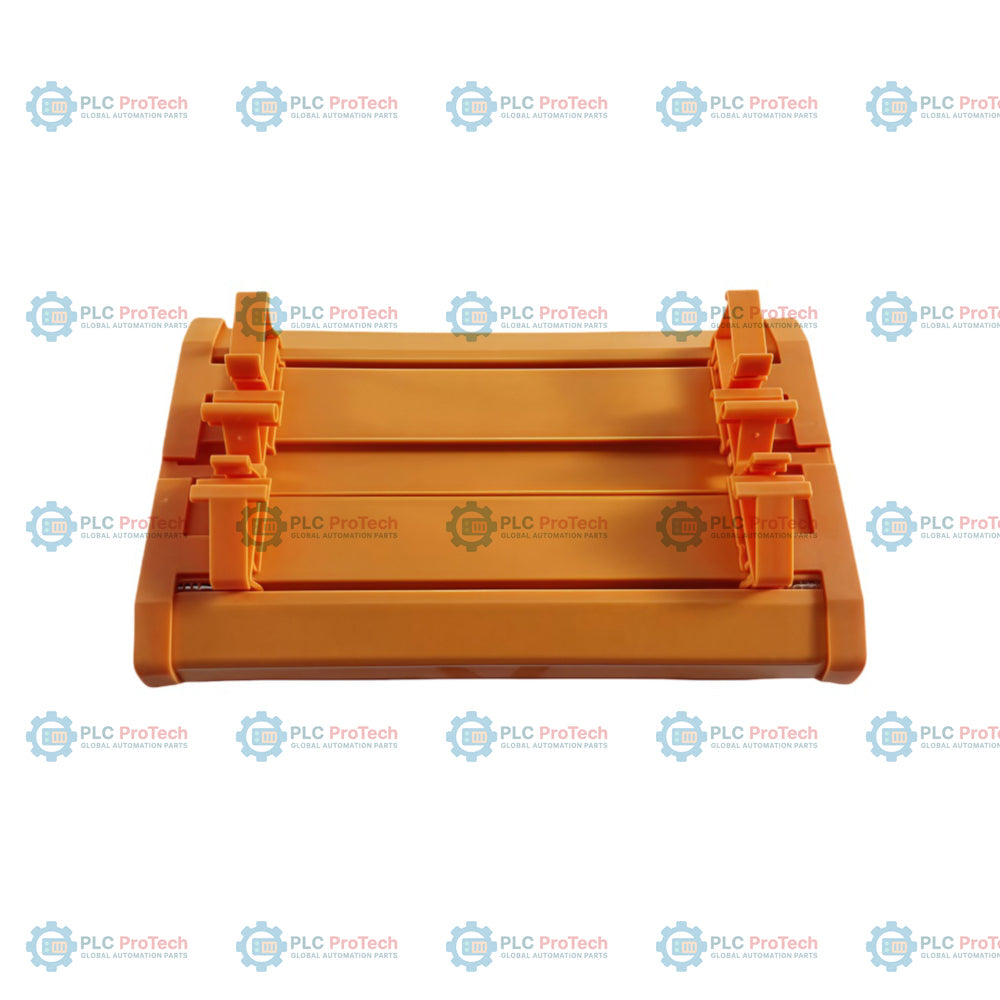

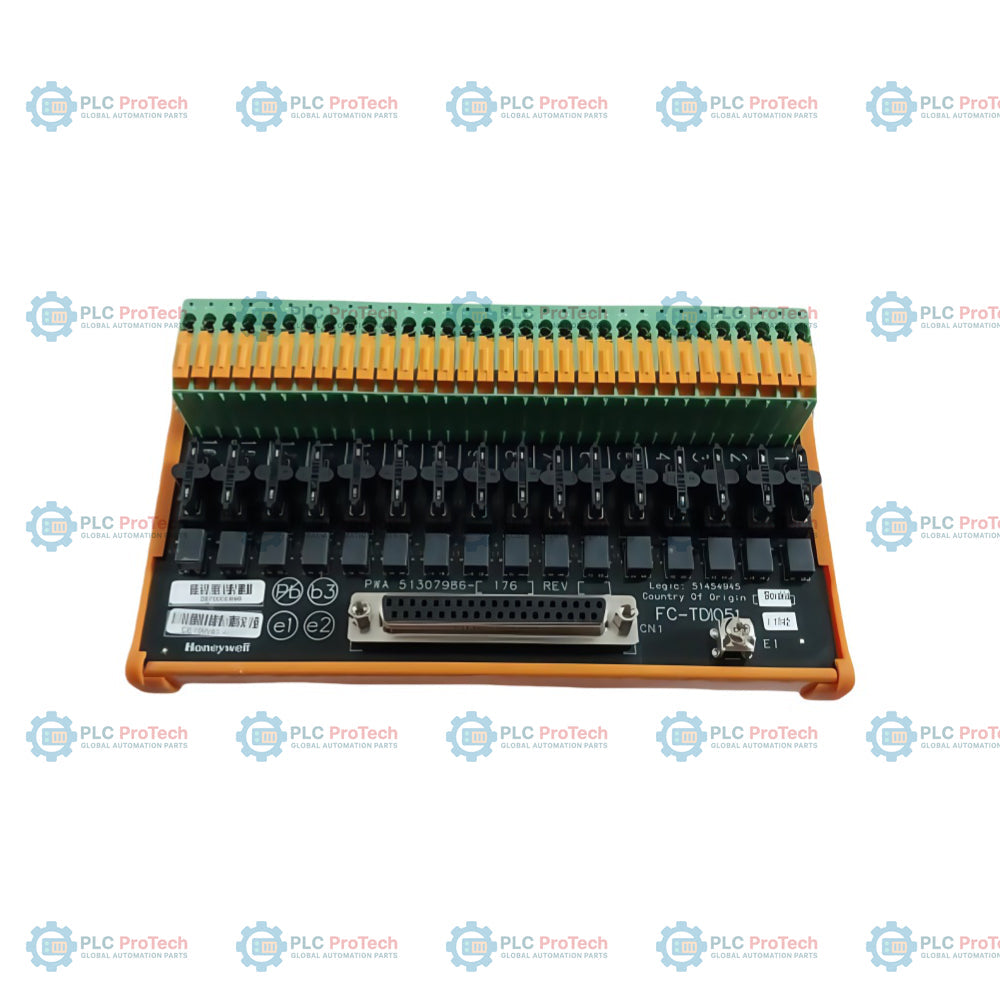

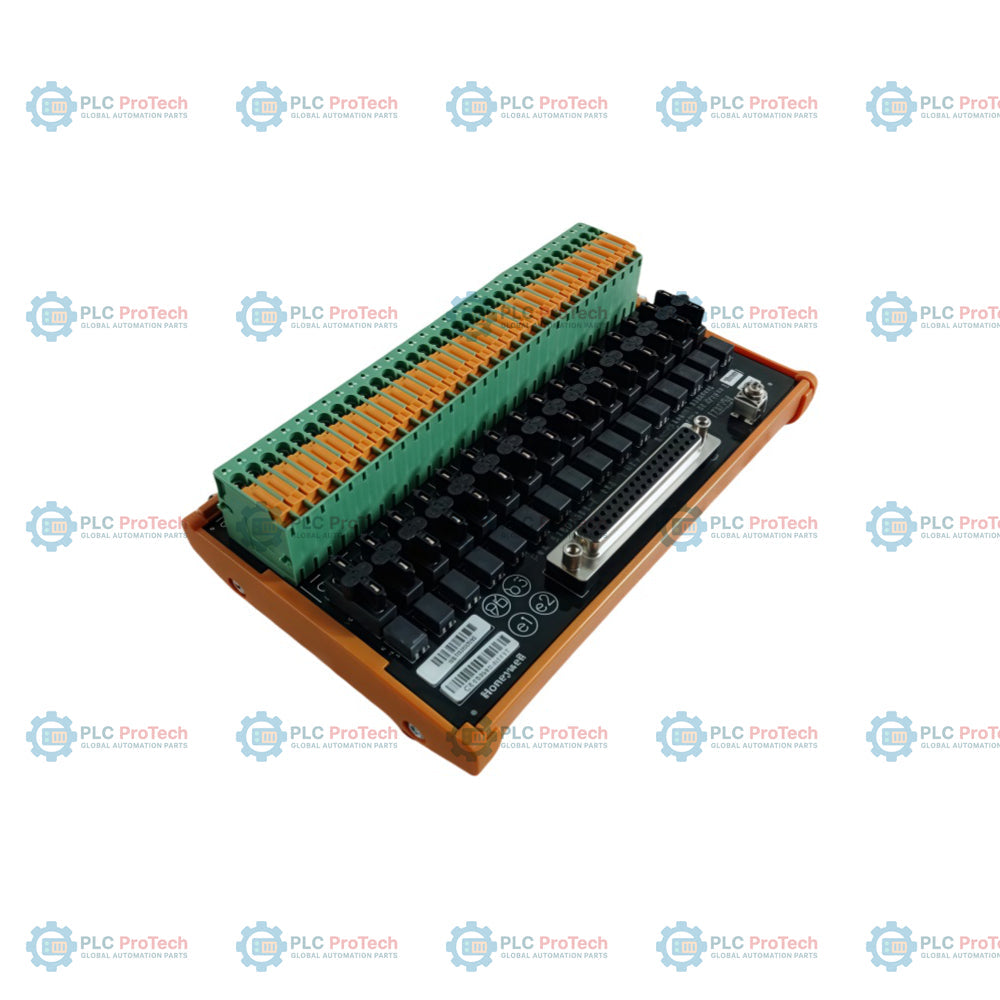

Assieme di terminazione I/O digitale di sicurezza Honeywell FC-TDIO51

Descrizione

Honeywell FC-TDIO51 è un assieme di terminazione del cablaggio di campo (FTA) di sicurezza a 16 canali e 24 VDC, progettato per applicazioni di arresto di emergenza ad alta integrità e per applicazioni critiche di sicurezza del processo. Progettato specificamente per l'integrazione con la piattaforma Safety Manager SC, FC-TDIO51 funge da interfaccia principale per il cablaggio di campo del modulo di ingresso/uscita digitale di sicurezza FC-PDIO01. Stabilisce un collegamento sicuro dalla strumentazione di campo direttamente al backplane del controller di sicurezza, consentendo la terminazione di segnali single-ended con rilevamento dei guasti integrato e isolamento fisico dei circuiti.

Integrato nell'architettura Advanced Redundancy Technique (A.R.T.) di Honeywell, FC-TDIO51 dispone di terminali sezionatori a coltello integrati e di funzionalità di monitoraggio della resistenza di fine linea (EOL) in un layout fisico sul lato sinistro. Queste caratteristiche hardware consentono ai tecnici della manutenzione di eseguire l'isolamento dei circuiti, i test manuali delle linee e la ricerca dei guasti dei canali direttamente nell'armadio di marshalling, senza intervenire sul cablaggio di campo adiacente né rischiare arresti del sistema non gestiti.

Caratteristiche

• Layout di sistema per lato sinistro: Configurato con un profilo meccanico orientato a sinistra (L), progettato per essere abbinato direttamente ad assiemi complementari sul lato destro, per un layout ordinato e organizzato dell'armadio.
• Terminazione a 16 canali: Fornisce punti di terminazione dedicati per un massimo di 16 circuiti di campo di ingresso o uscita digitale per applicazioni di sicurezza, con funzionamento nominale a 24 VDC.
• Sezionatori a coltello integrati: Consentono l'isolamento fisico manuale dei singoli circuiti di segnale, semplificando i controlli dei circuiti, la manutenzione e la ricerca dei guasti sul campo.
• Monitoraggio di fine linea (EOL): Supporta reti di monitoraggio della linea per rilevare continuamente condizioni di circuito aperto e cortocircuito sui canali di ingresso digitali.
• Integrazione perfetta con Safety Manager SC: Progettato per interfacciarsi con il modulo DIO di sicurezza FC-PDIO01 tramite cavi di interconnessione di sistema (SIC) dedicati, per topologie I/O ridondanti o non ridondanti.
• Isolamento fisico ad alta integrità: Mantiene la separazione galvanica e fisica tra il cablaggio lato campo e l'elettronica di controllo interna, preservando l'integrità del sistema SIL3.

Applicazioni

• Sistemi di arresto di emergenza (ESD)
• Sistemi di gestione dei bruciatori (BMS)
• Sistemi di protezione del processo e di interblocco
• Circuiti di rilevamento incendio e gas (F&G)
• Isolamento delle apparecchiature critiche e controllo delle valvole

Specifiche tecniche

Connessioni / interfacce

Linee guida per l'installazione

1. Verificare che l'assieme FC-TDIO51 corrisponda al layout di progettazione del sistema (orientamento sul lato sinistro) e che i parametri operativi di campo non superino i valori nominali di 24 VDC.
2. Assicurarsi che l'alimentazione al rack di marshalling di destinazione sia isolata prima di montare o collegare il cablaggio di campo all'assieme di terminazione.
3. Fissare saldamente l'assieme alla guida DIN dell'armadio o al telaio rack secondo gli standard di layout dell'armadio Honeywell Safety Manager SC.
4. Collegare i dispositivi di campo a 24 VDC ai morsetti a vite standard, assicurando la corretta polarità, la schermatura e il posizionamento delle resistenze di monitoraggio della linea ove richiesto.
5. Collegare il cavo di interconnessione del sistema ad alta densità tra l'header di FC-TDIO51 e la porta corrispondente sul modulo IOTA ridondante FC-TDIO11 o sul modulo I/O FC-PDIO01.
6. Verificare che tutti i sezionatori a coltello siano in posizione chiusa prima di alimentare il sistema per la messa in servizio.

Linee guida per la configurazione

1. Configurare i tipi di canale (ingresso digitale o uscita digitale) e le proprietà di monitoraggio della linea nell'ambiente software Safety Builder.
2. Definire esplicitamente il parametro "Safety Related" come Yes o No per ogni punto collegato, per evitare avvisi dell'Application Compiler e garantire una corretta gestione della diagnostica del monitoraggio della linea.
3. Se rimangono canali di riserva non assegnati, valutare se abilitare o disabilitare l'impostazione "Report spare channel diagnostics" in Safety Builder per evitare voci non necessarie nel buffer diagnostico durante il test dei circuiti.

Raccomandazioni per la messa in servizio

1. Eseguire verifiche del circuito end-to-end aprendo singolarmente gli interruttori sezionatori a coltello per confermare l'isolamento del circuito di campo e verificare che la diagnostica dei circuiti aperti venga generata correttamente in Safety Builder.
2. Confermare che il monitoraggio della linea distingua correttamente tra le transizioni standard dei contatti di campo, i guasti per circuito aperto e le condizioni di cortocircuito sui canali di ingresso configurati.
3. Controllare la scheda Informazioni di sistema in Safety Builder per confermare che tutti i canali associati a FC-TDIO51 presentino stati corretti, senza guasti attivi sui canali né errori di comunicazione prima dell'avvio del processo.
