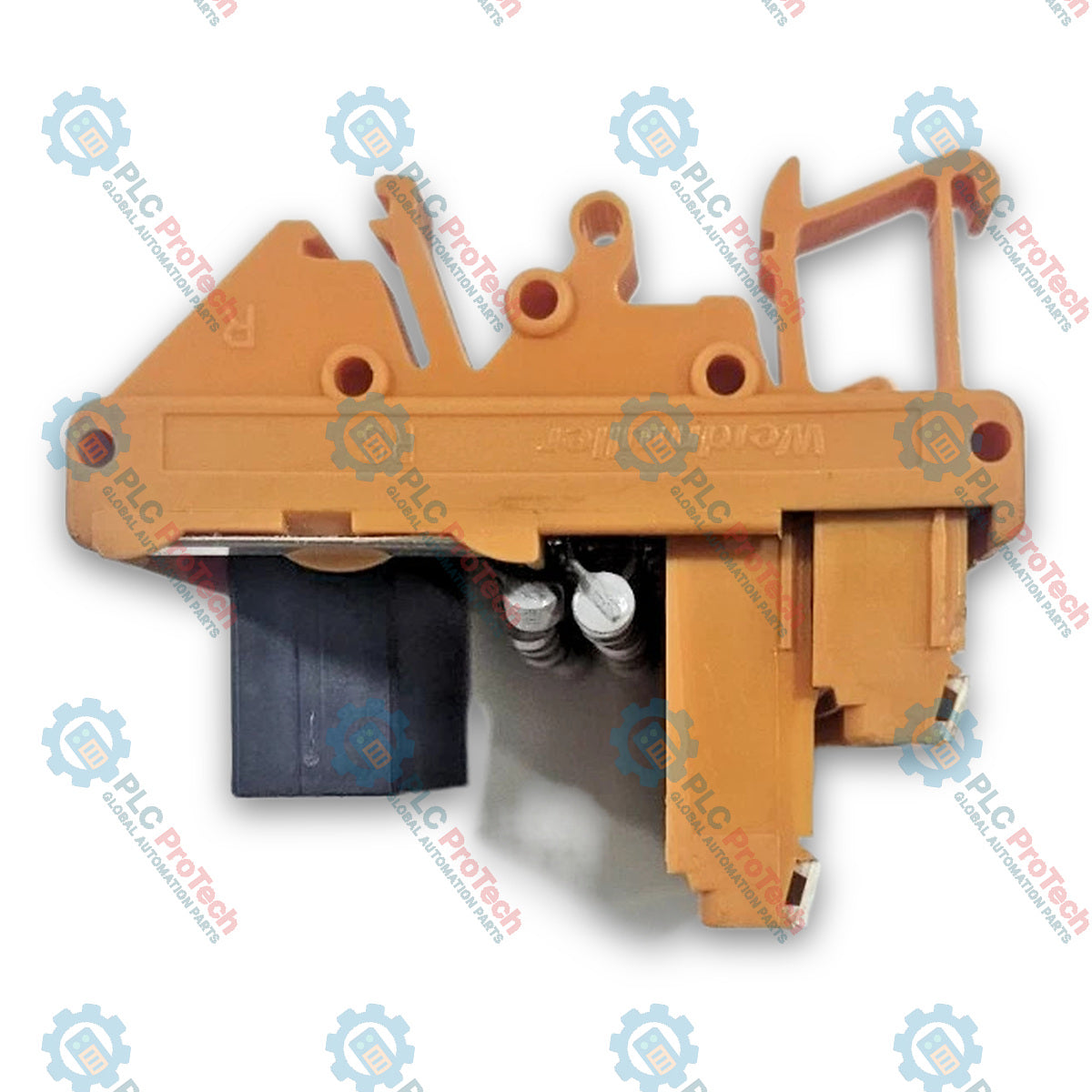

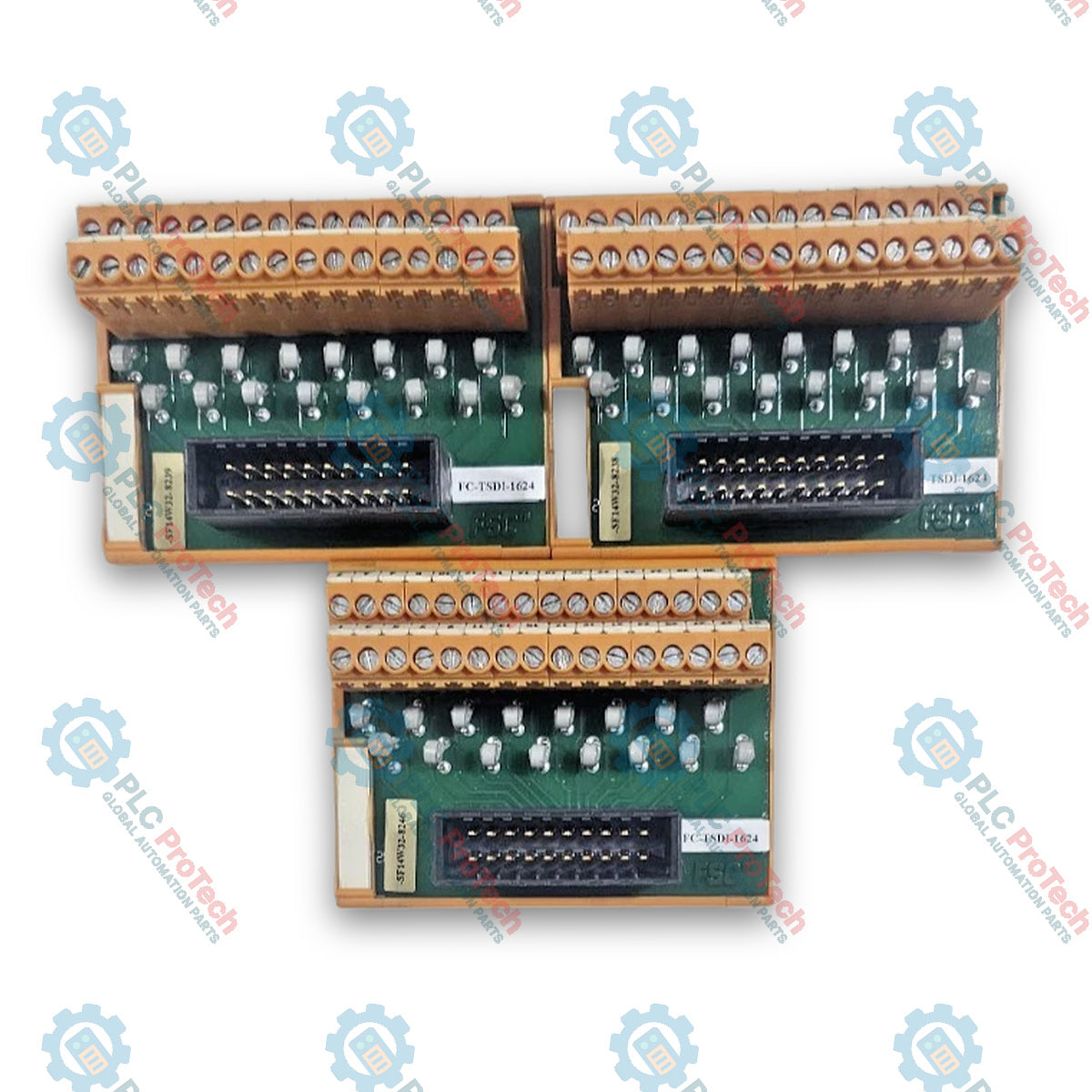

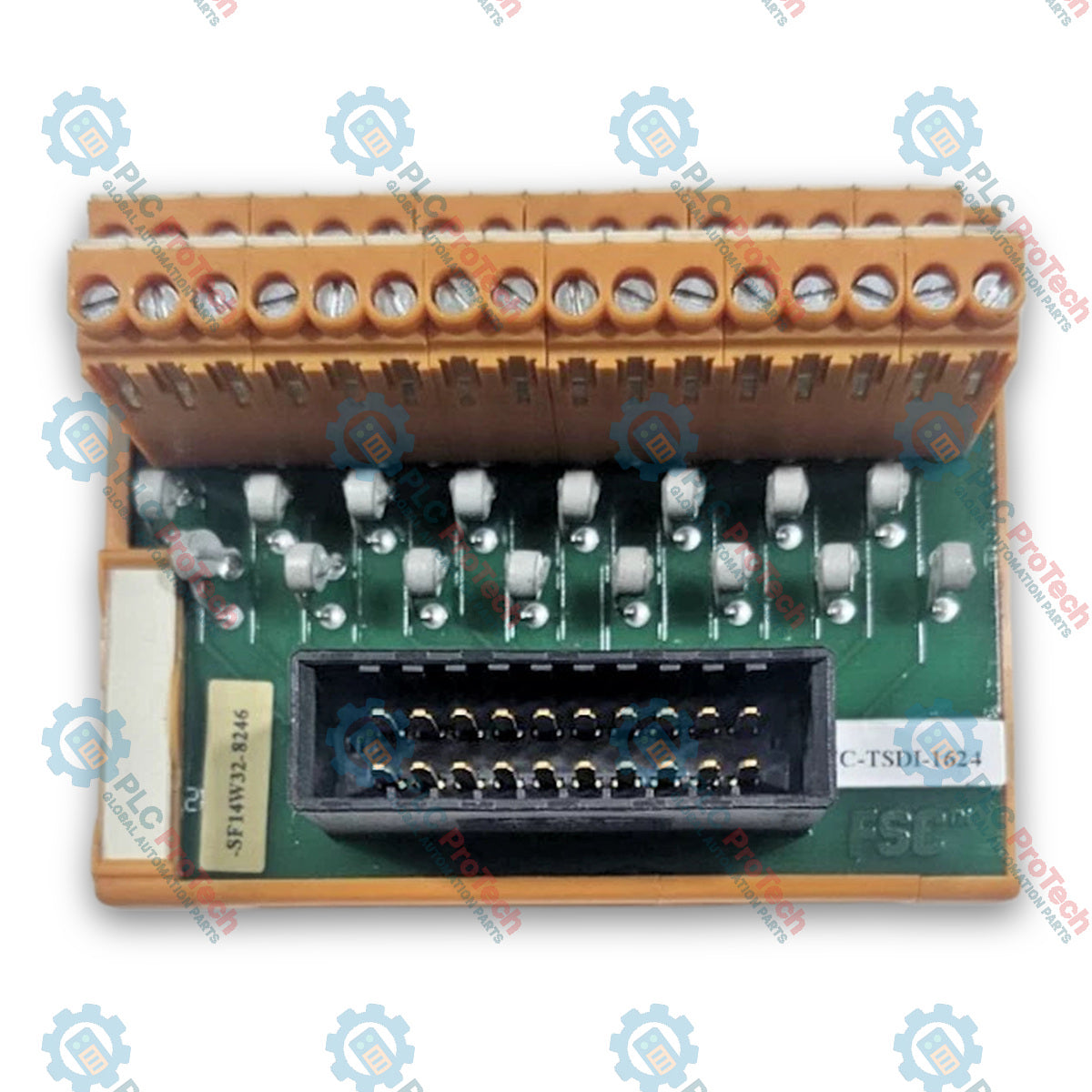

Honeywell FC-TSDI-1624 Assieme di terminazione di campo per ingressi digitali

Descrizione

Il Honeywell FC-TSDI-1624 è un gruppo di terminazione in campo (FTA) a 16 canali per ingressi digitali sicuri, progettato per applicazioni di sicurezza dei processi ad alta integrità nell'ambito della piattaforma Honeywell Safety Manager. In qualità di interfaccia di cablaggio principale tra i dispositivi a interruttore in campo e il sistema Safety Manager, il FC-TSDI-1624 termina i segnali in ingresso dal campo e li instrada tramite cavi di interconnessione del sistema (SIC) direttamente al modulo di ingresso digitale di sicurezza corrispondente, ad esempio l'FC-SDI-1624.

Dotato di rivestimento conformale applicato in fabbrica (indicato dal prefisso FC), questo gruppo di terminazione in campo è progettato per resistere ad ambienti industriali difficili, umidi e corrosivi. Basato su un'architettura con tensione nominale in campo di 24 Vdc, il FC-TSDI-1624 offre collegamenti robusti e organizzati tramite morsetti a vite per la strumentazione in campo, inclusi pulsanti, pressostati, interruttori di livello e contatti di scatto discreti utilizzati nei circuiti di sicurezza critici.

Caratteristiche

• Gruppo con rivestimento conformale: Realizzato con un rivestimento conformale protettivo (designazione FC) per proteggere i componenti del PCB da umidità, polvere e agenti inquinanti atmosferici in ambienti industriali difficili.

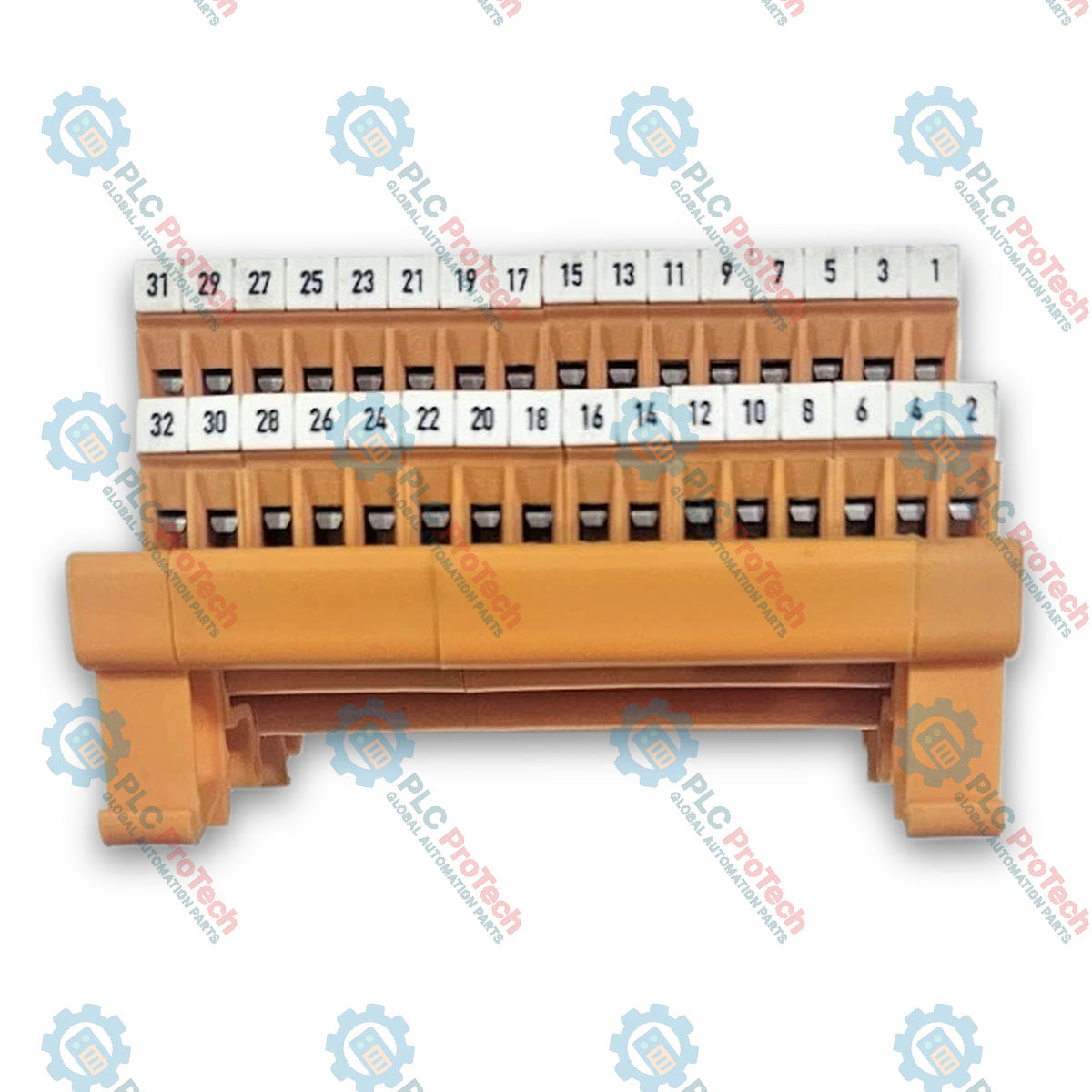

• Terminazione in campo a 16 canali: Fornisce punti di terminazione dedicati a vite per 16 canali di ingresso digitale discreto, con alimentazione del circuito in campo a 24 Vdc.
• Integrazione perfetta con Safety Manager: Si collega perfettamente ai moduli di ingresso digitale di sicurezza utilizzando cavi di interconnessione del sistema standardizzati (serie FS-SIC-0001).
• Gestione semplificata del cablaggio in campo: Semplifica la gestione dei cavi nel quadro e l'organizzazione delle terminazioni in campo, riducendo la densità del cablaggio e i tempi di installazione.

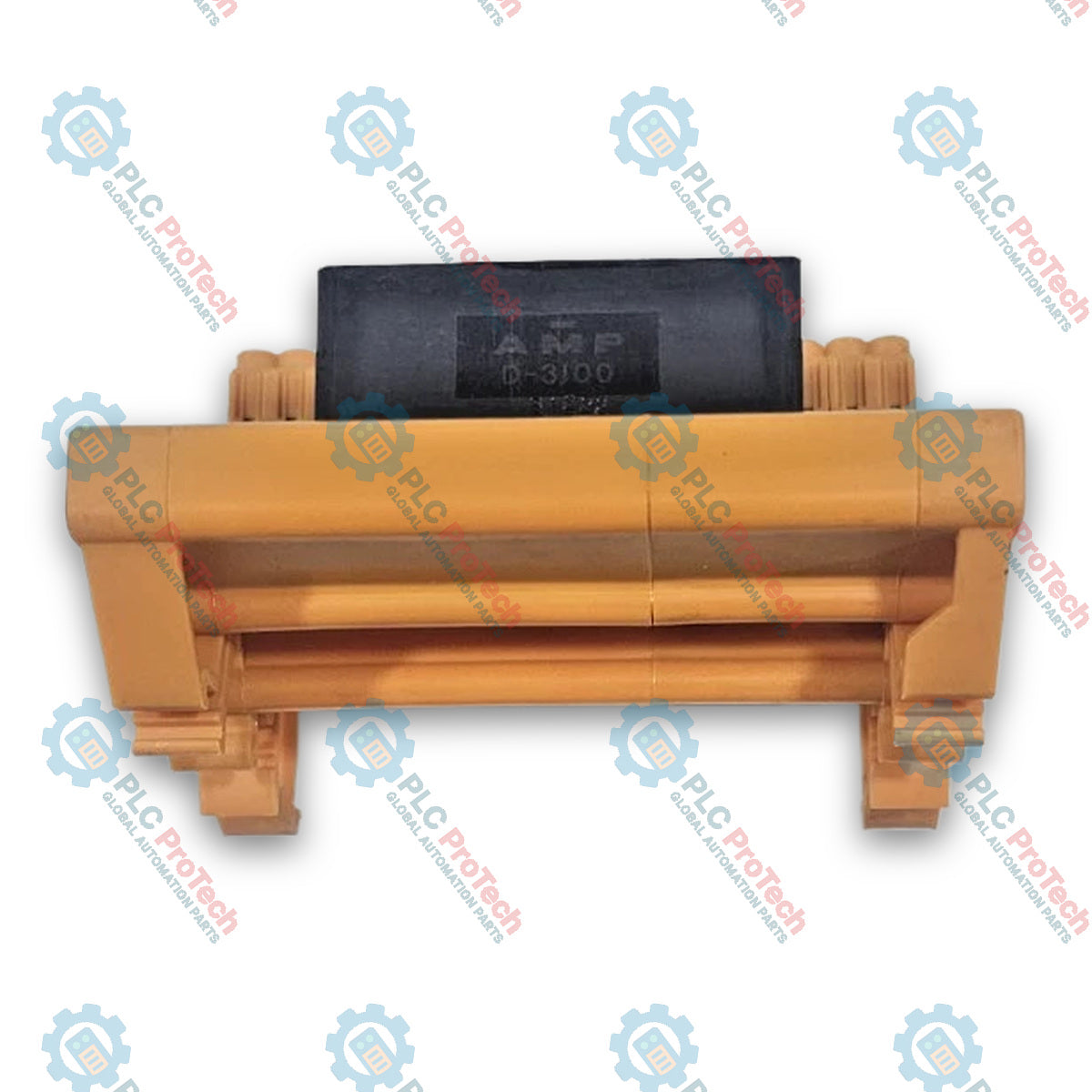

• Montaggio compatto nel pannello: Presenta una disposizione compatta su guida DIN / piastra di montaggio, progettata per ottimizzare lo spazio dell'armadio nei quadri di terminazione in campo.

Applicazioni

• Sistemi di arresto di emergenza (ESD): Terminano le linee in campo per i pulsanti di arresto di emergenza, le valvole di scatto automatico e i pressostati/termostati critici.
• Sistemi antincendio e rilevazione gas (F&G): Collegano i rilevatori discreti in campo, i pulsanti manuali di allarme e i contatti di allarme al risolutore logico Safety Manager.
• Sistemi di gestione dei bruciatori (BMS): Terminazione sicura del cablaggio in campo per finecorsa delle valvole del combustibile, interruttori di fiamma e interblocchi di consenso.
• Protezione delle turbomacchine: Interfaccia i segnali discreti di intervento di campo e i feedback di stato per i sistemi di protezione di compressori e turbine.

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

1. Verifica ambientale e del modello: Prima dell'installazione, verificare che l'unità disponga del grado di rivestimento conforme FC-TSDI-1624 richiesto per l'ambiente di destinazione.
2. Montaggio: Fissare saldamente l'assieme sulla guida DIN o sul pannello di montaggio del quadro, all'interno dell'armadio dedicato alle terminazioni di campo.
3. Isolamento dell'alimentazione: Assicurarsi che l'alimentazione del loop del trasmettitore di campo e l'alimentazione principale del quadro siano isolate prima di collegare il cablaggio di campo ai morsetti.
4. Terminazione del cablaggio di campo: Collegare i fili in ingresso dei sensori/interruttori di campo ai morsetti a vite corrispondenti, secondo gli schemi dei loop di sistema. Assicurarsi che la spelatura dei fili e la coppia di serraggio siano corrette.
5. Interconnessione di sistema: Collegare il cavo di interconnessione di sistema dalla porta di sistema dell'assieme alla porta dello slot corrispondente sul rack I/O Safety Manager.

Configurazione / Messa in servizio / Sostituzione

Raccomandazioni per la messa in servizio

• Eseguire controlli di continuità e polarità punto-punto dall'interruttore di campo, attraverso la morsettiera FC-TSDI-1624, fino al rack I/O Safety Manager.
• Verificare i livelli di alimentazione del loop a 24 Vcc sulla morsettiera prima di alimentare i canali della logica di sicurezza.

Raccomandazioni per la sostituzione

• Marcatura ed etichettatura: Etichettare tutte le coppie di cablaggio dei terminali di campo e i cavi di sistema prima di scollegare un'unità destinata alla manutenzione.
• Sostituzione esatta: Sostituire con un assieme FC-TSDI-1624 identico con rivestimento conforme per mantenere le approvazioni ambientali e di sicurezza.

Conformità e certificazioni

• Approvazioni di sicurezza ed elettriche: CE, TUV, UL, CSA, FM.
