Honeywell

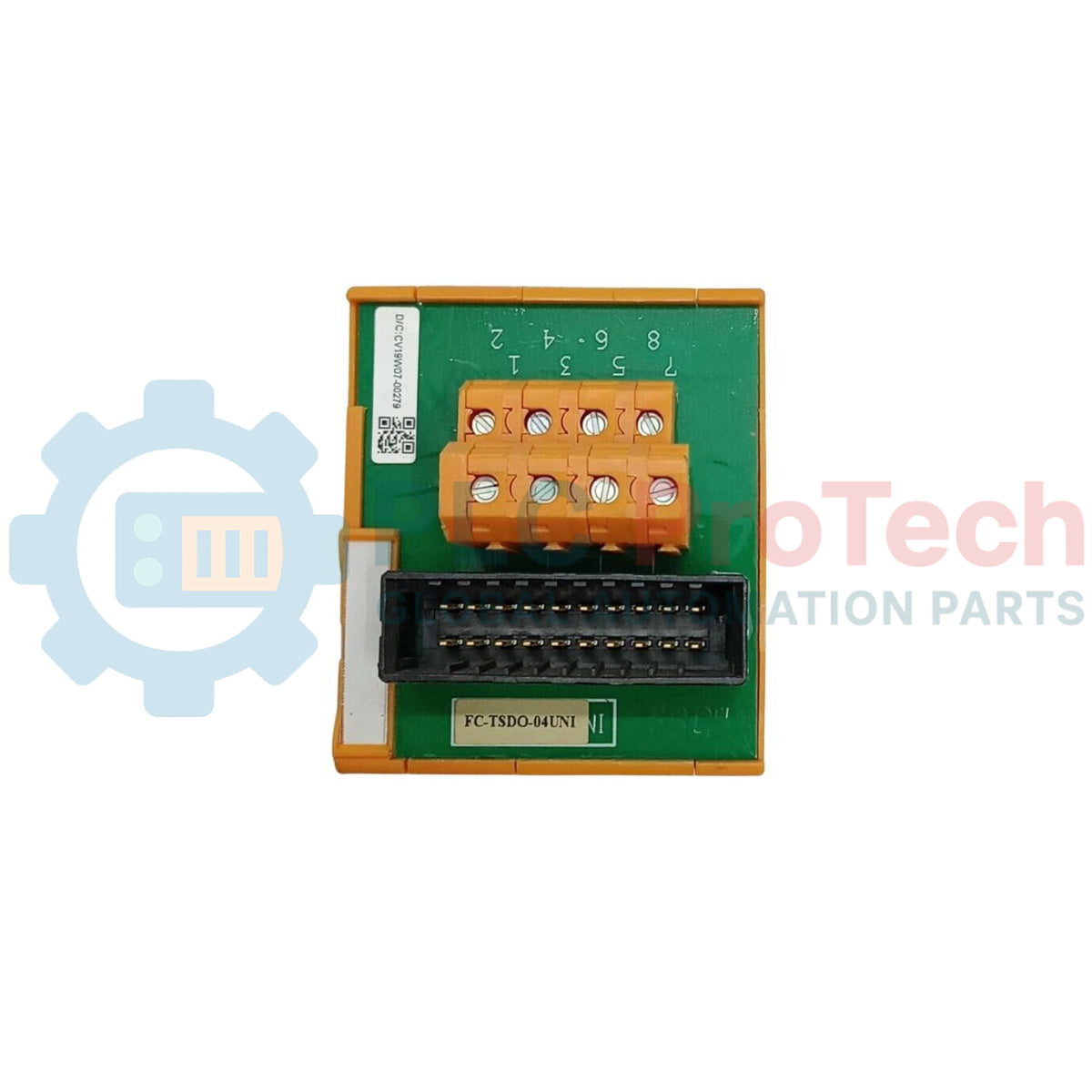

Modulo per uscite digitali Safety Manager Honeywell FC-TSDO-04UNI

SKU FC-TSDO-04UNI

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Honeywell

  • Product No.: FC-TSDO-04UNI

  • Country of origin:United States

  • Product Type: Moduli di uscita digitali sicuri

  • Payment: T/T, Western Union

  • Weight: 3000g

  • Dimensions: 60 x 70 x 54 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per un'integrazione perfetta nei sistemi di sicurezza industriali ad alta integrità, l'Honeywell FC-TSDO-04UNI funziona come modulo specializzato di uscita digitale sicura all'interno dell'architettura Safety Manager. Questa unità fornisce quattro canali di uscita sicuri isolati per controllare dispositivi di campo critici come solenoidi, contattori e indicatori nei loop di sicurezza critici. Progettato per soddisfare rigorosi standard internazionali di sicurezza, il modulo garantisce l'esecuzione affidabile dei comandi di arresto di emergenza e degli interblocchi anche in condizioni ambientali difficili. Ogni canale è realizzato con robusti componenti a stato solido, progettati per garantire tempi di risposta rapidi e un'eccellente affidabilità a lungo termine nelle applicazioni a servizio continuo.

Caratteristiche

  • Quattro uscite ad alta corrente: canali indipendenti progettati per gestire carichi di commutazione industriali elevati.
  • Design fail-safe: progettato per passare a uno stato sicuro diseccitato al rilevamento di guasti interni o della perdita di comunicazioni.
  • Montaggio universale su guida DIN: piedino integrato compatibile con i profili DIN TS32 e TS35 standard per una disposizione flessibile del pannello.
  • Interfaccia di terminazione robusta: morsetti a vite per impieghi gravosi che facilitano connessioni di campo sicure e resistenti alle vibrazioni.
  • Omologazioni di sicurezza complete: certificazioni per l'impiego in ambienti industriali classificati SIL.

Applicazioni

  • Sistemi di arresto di emergenza (ESD) negli impianti petrolchimici.
  • Sistemi di gestione dei bruciatori (BMS) per caldaie e forni industriali.
  • Attivazione dei sistemi di mitigazione antincendio e rilevazione gas (F&G).
  • Sistemi di protezione dalle sovrapressioni ad alta integrità (HIPPS).

Specifiche tecniche

Parametro Specifica
Produttore Honeywell
Numero di modello FC-TSDO-04UNI
Numero di canali 4
Tensione massima (categoria di sovratensione 3) 50 Vdc (IEC 1010-1990)
Tensione massima (categoria di sovratensione 2) 150 Vdc (IEC 1010-1990)
Corrente continua massima per canale 2 A
Supporto per guida DIN TS32 / TS35 x 7.5
Lunghezza della guida richiesta 61 mm (2.40 in)
Tipo di terminazione Morsetti a vite
Sezione massima del cavo 2.5 mm² (AWG 14)
Lunghezza di spelatura 7 mm (0.28 in)
Coppia di serraggio 0.5 Nm (0.37 ft-lb)
Omologazioni CE, TUV, UL, CSA, FM
Dimensioni (L x W x H) 60 x 70 x 54 mm
Peso di spedizione (calcolato) 3.0 kg (incluso imballaggio industriale sicuro)

Connessioni e interfacce

Designazione della morsettiera Assegnazione funzionale
Canale 1 (+ / -) Canale di uscita digitale sicuro 1 Loop
Canale 2 (+ / -) Circuito del canale 2 dell'uscita digitale sicura
Canale 3 (+ / -) Circuito del canale 3 dell'uscita digitale sicura
Canale 4 (+ / -) Circuito del canale 4 dell'uscita digitale sicura
GND / SHLD Messa a terra dello strumento / terminazione della schermatura

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'FC-TSDO-04UNI viene generalmente utilizzato come modulo di interfaccia per l'assemblaggio di terminazione sul campo. È fondamentale verificare la compatibilità con il firmware specifico del controller Safety Manager. Assicurarsi che il profilo di configurazione di Safety Builder corrisponda esattamente al suffisso hardware e alla revisione di questo modulo, per prevenire errori di mancata corrispondenza della configurazione sulla scheda principale del controller.

Insidie applicative e note ingegneristiche

Quando tutti e quattro i canali di uscita funzionano in prossimità della loro portata massima di 2 A, l'accumulo termico all'interno di quadri di controllo sigillati può accelerare l'invecchiamento dei componenti. Assicurarsi che i moduli adiacenti siano adeguatamente distanziati o che il quadro disponga di ventilazione forzata, per mantenere la temperatura ambiente di esercizio al di sotto delle soglie standard. Inoltre, assicurarsi che l'alimentatore che pilota il carico disponga di sufficienti riserve di corrente transitoria per prevenire guasti di sottotensione dell'intero sistema durante l'attivazione simultanea dei canali.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre cavi a doppino intrecciato schermato (STP) per instradare le uscite verso carichi induttivi sul campo, come elettrovalvole per impieghi gravosi. Si raccomanda vivamente di installare diodi flyback esterni direttamente ai capi dei carichi induttivi sul campo per sopprimere i picchi di contro-EMF. Ciò impedisce che il rumore elettrico si accoppi nuovamente alla logica di controllo ad alta integrità, riducendo gli interventi intempestivi e prolungando la durata degli elementi di commutazione interni.

Linee guida per l'installazione

AVVERTENZA CRITICA: LA SICUREZZA PRIMA DI TUTTO

Isolare e bloccare tutte le fonti di alimentazione che alimentano il quadro di controllo prima di iniziare l'installazione. Verificare la completa assenza di tensione tra tutti i morsetti utilizzando un multimetro calibrato. La mancata diseccitazione dei circuiti prima della manutenzione dei dispositivi di uscita sicuri può causare movimenti imprevisti degli attuatori, gravi danni alle apparecchiature o lesioni personali.

1

Allineare il piedino di montaggio del modulo alla guida DIN TS32 o TS35 e premere saldamente verso il basso finché il meccanismo di bloccaggio non scatta in posizione.

2

Preparare il cablaggio sul campo spelando l'isolamento esattamente per 7 mm. Inserire completamente le estremità dei fili nel morsetto per evitare che i conduttori rimangano esposti.

3

Serrare le viti dei morsetti utilizzando un cacciavite calibrato, applicando una coppia di 0,5 Nm (0,37 ft-lb) per garantire un'elevata resistenza alle vibrazioni.

FAQ

Qual è la corrente nominale massima continua per i canali di uscita?

Ciascuno dei 4 canali di uscita digitali sicuri di questo modulo supporta una corrente continua massima di 2 A.

Su quali guide DIN può essere montato questo modulo?

Il modulo è compatibile con le guide DIN standard EN TS32 e TS35 x 7,5 e richiede 61 mm di lunghezza fisica della guida.

Quali certificazioni di sicurezza standard possiede il modulo?

Questo modulo è approvato secondo i principali standard di sicurezza e dispone delle certificazioni CE, TUV, UL, CSA e FM per circuiti di automazione ad alta integrità.

Qual è la lunghezza di spelatura e la coppia consigliate per i collegamenti dei morsetti?

I fili di campo devono essere spelati per 7 mm e i morsetti a vite devono essere serrati a una coppia calibrata di 0,5 Nm (0,37 ft-lb).
