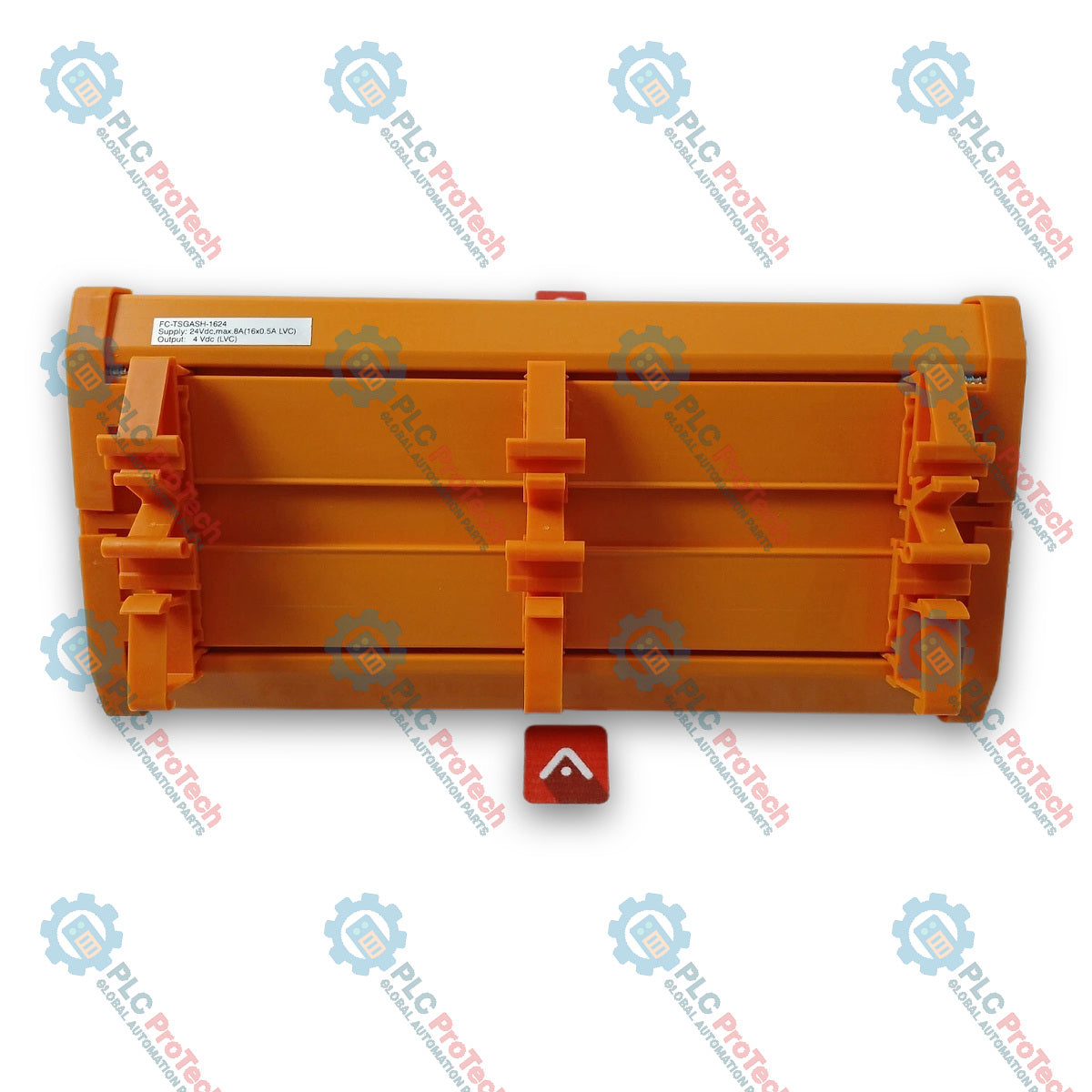

Honeywell FC-TSGASH-1624P Assembly di terminazione sul campo del Safety Manager

Descrizione

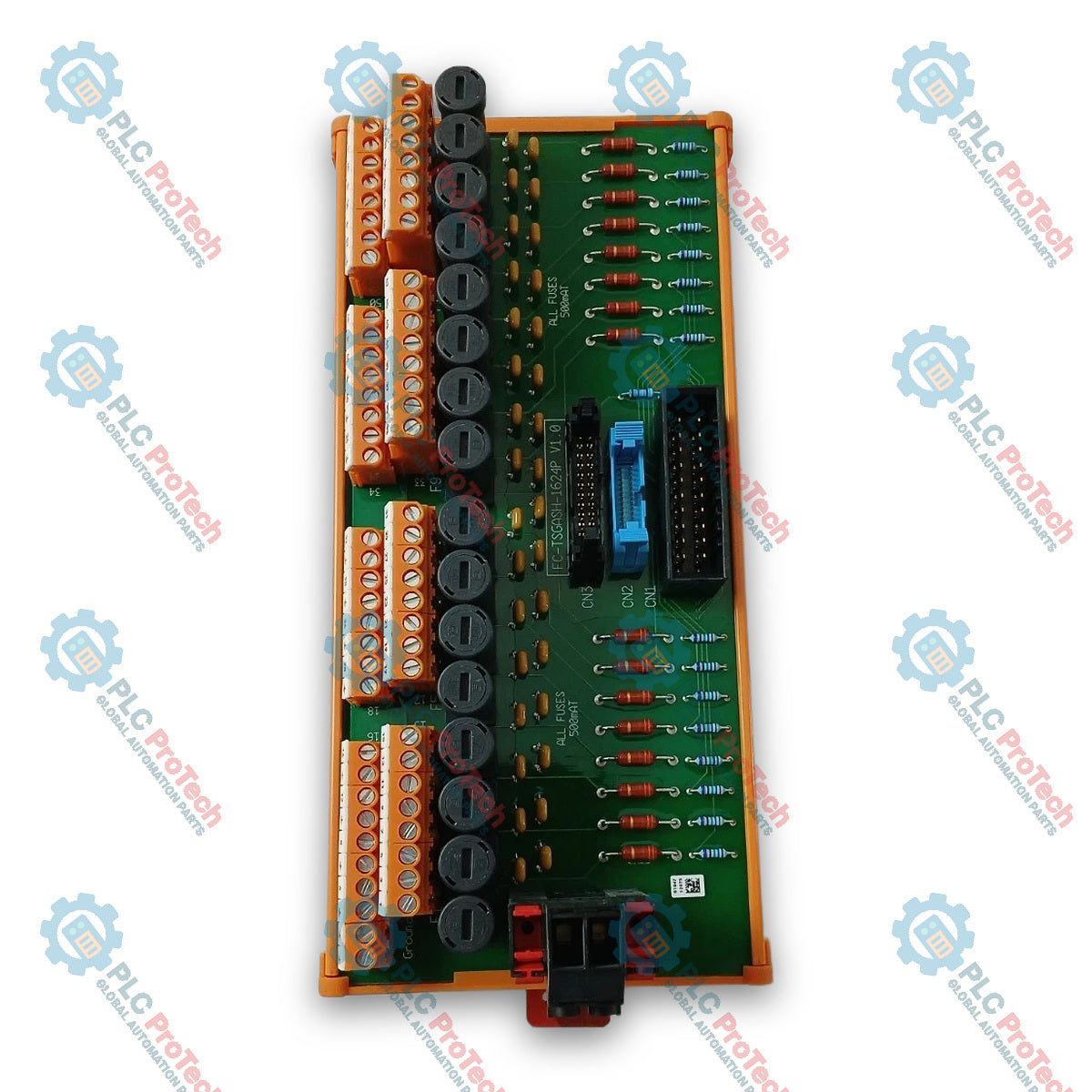

Honeywell FC-TSGASH-1624P V1.0 è un'unità di terminazione di campo (FTA) sicura per ingressi di rilevatori di gas e fiamma, progettata come modulo di interfaccia tra i trasmettitori di campo da 0–20 mA e il modulo di ingresso analogico ad alta densità e sicurezza SAI-1620m nei sistemi Honeywell Safety Manager. Grazie ai 16 canali di ingresso, questa unità supporta sia i loop di strumentazione relativi alla sicurezza sia quelli non relativi alla sicurezza nei sistemi strumentati di sicurezza (SIS) industriali.

Ogni canale di FC-TSGASH-1624P V1.0 integra un resistore ad alta precisione da 500 Ohm per convertire i segnali di corrente in ingresso in livelli da 0–4 VCC destinati all'elaborazione da parte del modulo SAI-1620m, con una precisione dello 0,1%. Per proteggere la strumentazione collegata e il cablaggio dei loop, ogni canale è protetto individualmente da un fusibile rapido da 500 mA. Il modulo instrada i segnali in ingresso verso moduli SAI-1620m singoli o ridondanti mediante cavi di interconnessione di sistema standard SICC-0001/Lx.

Oltre alla conversione primaria del segnale, FC-TSGASH-1624P V1.0 dispone di interfacce dedicate per la comunicazione HART. Grazie ai punti di connessione diretta per le soluzioni multiplexer di MTL o Pepperl+Fuchs (P+F), il modulo consente il passthrough della diagnostica HART online senza compromettere l'integrità del loop di sicurezza. L'assemblaggio è realizzato su un supporto a innesto su guida DIN EN ed è alimentato tramite una linea di alimentazione esterna a 24 VCC.

Caratteristiche

• Interfaccia analogica a 16 canali: supporta fino a sedici loop di rilevatori di gas e fiamma da 0–20 mA (massimo 0–25 mA) con una connessione comune a 0 V.
• Conversione di precisione del segnale: resistori onboard ad alta precisione da 500 Ohm convertono i segnali di corrente in ingresso in livelli di uscita da 0–4 VCC per il modulo SAI-1620m.
• Protezione individuale dei canali tramite fusibili: ogni canale è dotato di fusibili Schurter da 500 mA (5x20 mm) per proteggere le linee di alimentazione di campo e i dispositivi di campo dagli eventi di cortocircuito.

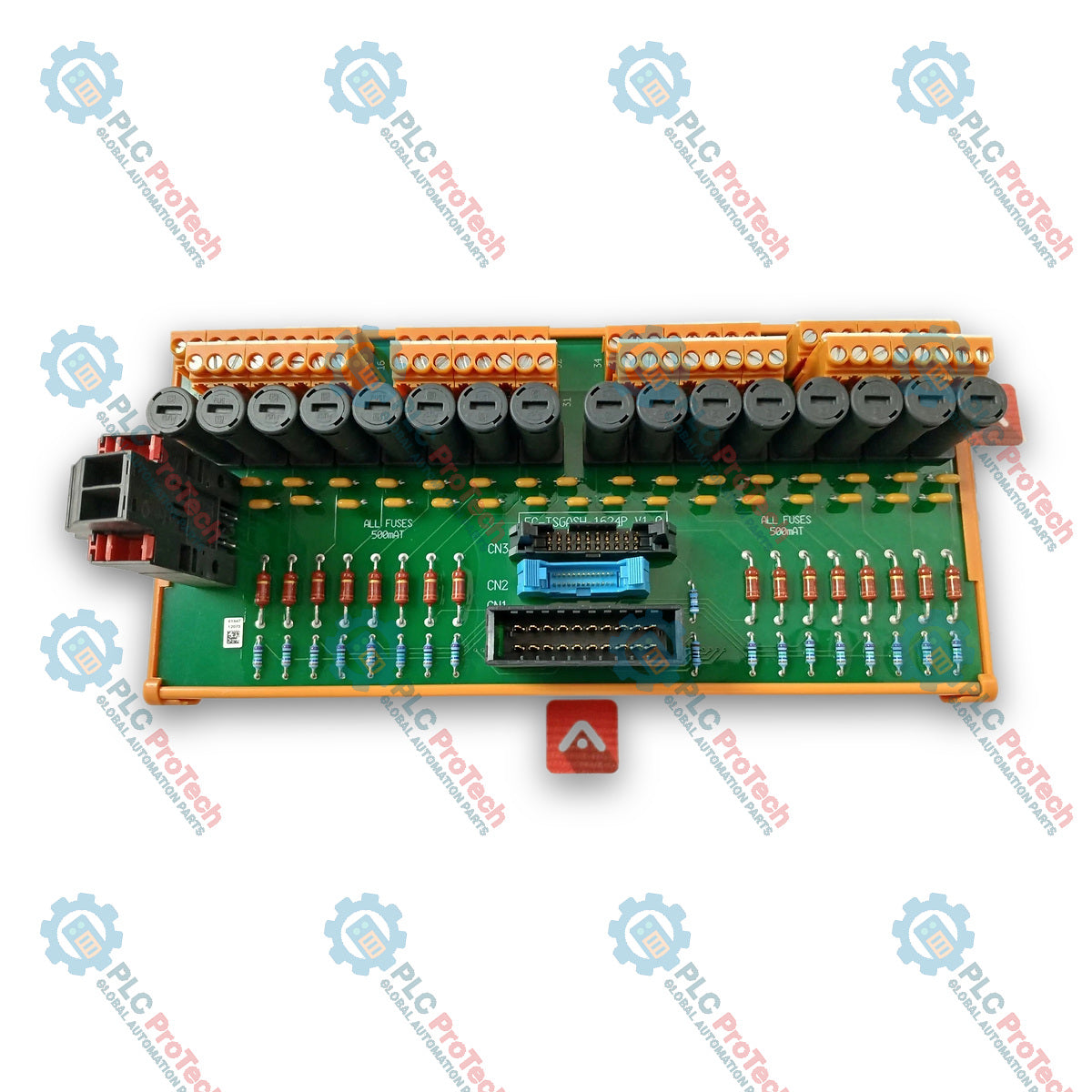

• Supporto integrato per multiplexer HART: i connettori CN2 e CN3 dedicati integrati consentono l'integrazione diretta con le soluzioni multiplexer HART di Pepperl+Fuchs e MTL mediante cablaggi standard.
• Connessioni dedicate per le schermature: dispone di 16 morsetti a vite dedicati, progettati per la messa a terra delle schermature dei cavi di campo, ottimizzando l'immunità ai disturbi nelle applicazioni di monitoraggio critiche.
• Monitoraggio della tensione di alimentazione esterna: consente al software Safety Manager di monitorare continuamente i livelli di tensione dell'alimentazione a 24 VCC collegata tramite il telaio di ingressi analogici ad alta densità e sicurezza.
• Compatibilità con doppia guida DIN: Il dispositivo di montaggio supporta sia le guide DIN EN TS32 sia TS35 x 7.5 per installazioni flessibili negli armadi.

Applicazioni

• Sistemi strumentati di sicurezza (SIS): Terminazione del cablaggio di campo per rilevatori di gas combustibili, gas tossici e fiamme ottiche collegati ai sistemi Honeywell Safety Manager.
• Gestione della sicurezza dei processi: Condizionamento del segnale di ingresso analogico e integrazione della diagnostica HART per trasmettitori di campo critici a 2 e 3 fili.
• Integrazione con la gestione delle risorse HART: Punto di connessione passante per multiplexer HART MTL4850 o Pepperl+Fuchs, a supporto della calibrazione remota degli strumenti e del monitoraggio dello stato dei dispositivi.

Specifiche tecniche

Informazioni generali

Caratteristiche elettriche e valori nominali di ingresso

Protezione e fusibili

Meccaniche e ambientali

Connessioni / Interfacce

Linee guida per l'installazione

1. Ispezione prima dell'installazione: Verificare l'integrità fisica e controllare che tutti i 16 fusibili dei canali (500 mA, 5x20 mm) siano completamente inseriti nei rispettivi portafusibili prima del montaggio.
2. Montaggio su guida DIN: Agganciare saldamente l'assieme a una guida DIN standard TS32 o TS35 x 7.5 all'interno dell'armadio di controllo, lasciando almeno 226 mm di larghezza libera della guida.
3. Collegamento dei cavi di alimentazione: Spellare i conduttori dell'alimentazione esterna a 24 VDC per 8 mm (0.28 in). Collegare le linee di alimentazione al connettore bipolare Weidmuller BVZ 7.62HP con codifica incluso, verificando la polarità corretta (+ al Pin 1, - al Pin 2), quindi innestare i cursori di blocco rossi.

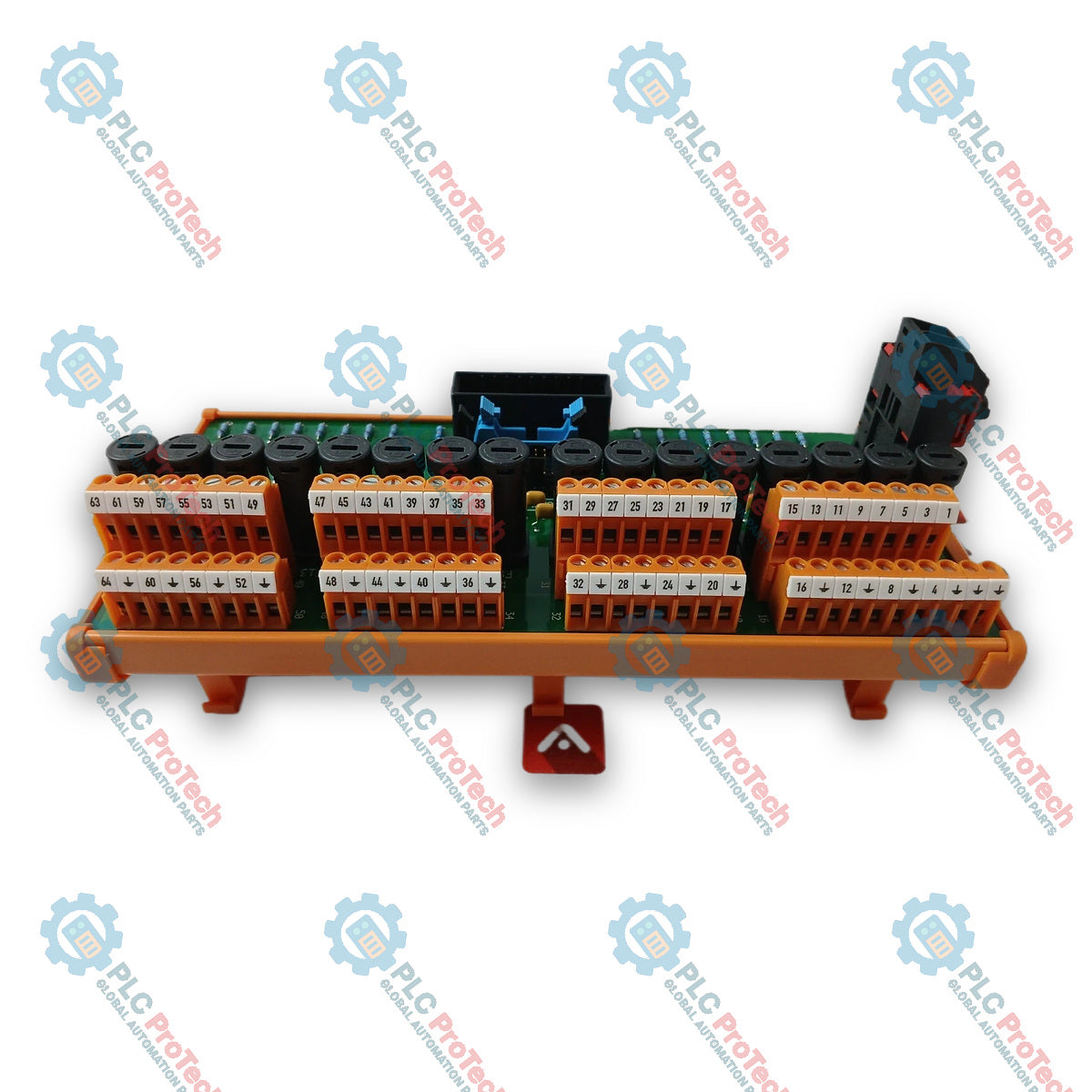

4. Cablaggio dei segnali di campo: Collegare i rilevatori di gas e fiamma a 2 o 3 fili ai gruppi di morsetti a vite da 1 a 64. Spellare i fili per 7 mm (0.28 in) e serrare le viti dei morsetti a una coppia di 0.5 Nm.
5. Messa a terra delle schermature: Collegare i fili di drenaggio delle schermature dei singoli cavi di campo al terminale schermato dedicato di ciascun gruppo di canali e collegare la messa a terra dell'armadio alle connessioni della vite di terra in alto a sinistra.
6. Interconnessione del sistema: Collegare il cavo SICC-0001/Lx dal connettore CN1 sull'FTA al modulo SAI-1620m primario (o alla coppia ridondante) nel telaio Safety Manager.

Raccomandazioni per la messa in servizio e la manutenzione

• Verifica dell'alimentazione esterna: Confermare che il software Safety Manager rilevi livelli normali di tensione dell'alimentazione esterna sull'intero assieme tramite l'interfaccia diagnostica del modulo SAI-1620m.
• Sostituzione dei fusibili: Se un loop del trasmettitore si guasta, controllare il fusibile del canale corrispondente (da F1 a F16). Sostituire i fusibili bruciati esclusivamente con fusibili Schurter 0001.2501 (500 mA, 5x20 mm, 250 VAC / 300 VDC) per mantenere la conformità ai requisiti di sicurezza.
• Verifica dell'integrazione HART: Quando si utilizzano multiplexer HART esterni, verificare che i cavi a nastro dedicati CN2 (P+F) o CN3 (MTL) siano inseriti completamente e che le comunicazioni sul loop funzionino senza attenuazione del segnale.

Conformità e certificazioni

• Marchio CE: Conformità europea
• TUV: Approvato per la sicurezza in applicazioni ad alta integrità
• Certificato UL: Conformità agli standard degli Underwriters Laboratories
• Certificato CSA: Certificato dalla Canadian Standards Association
