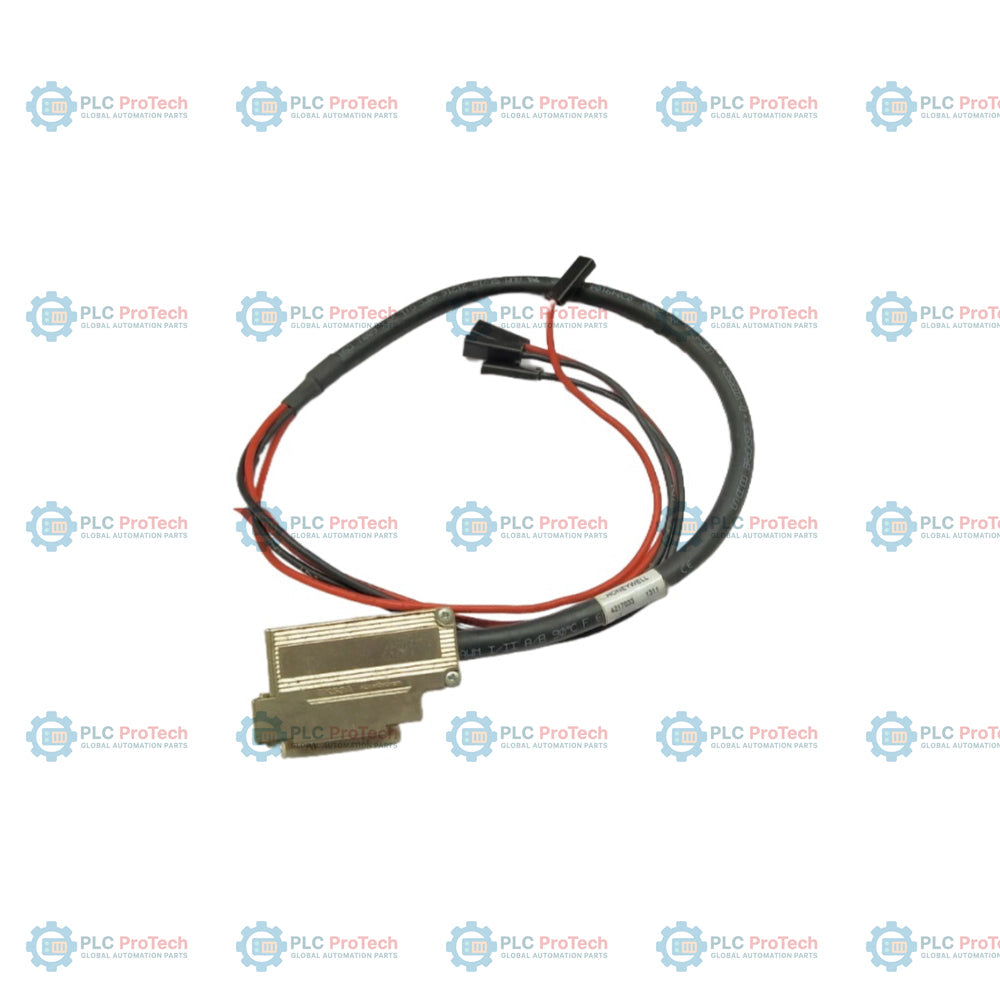

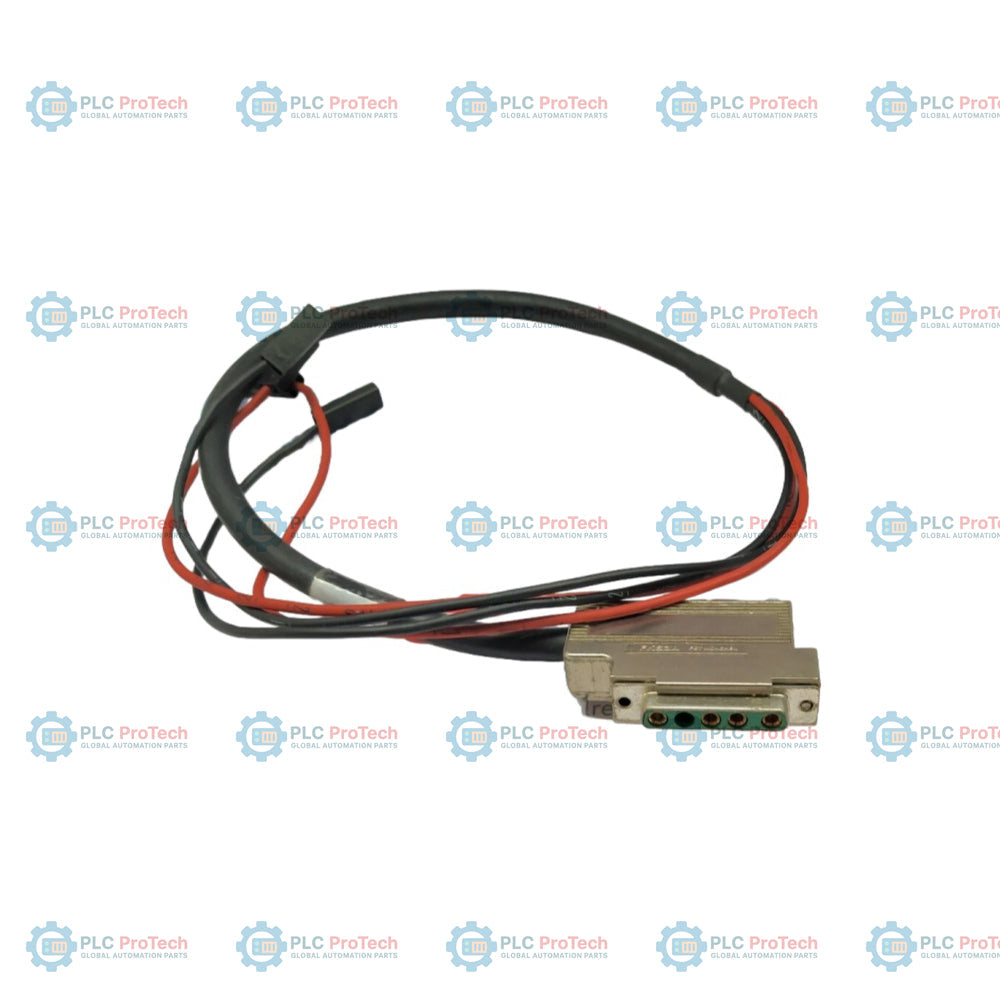

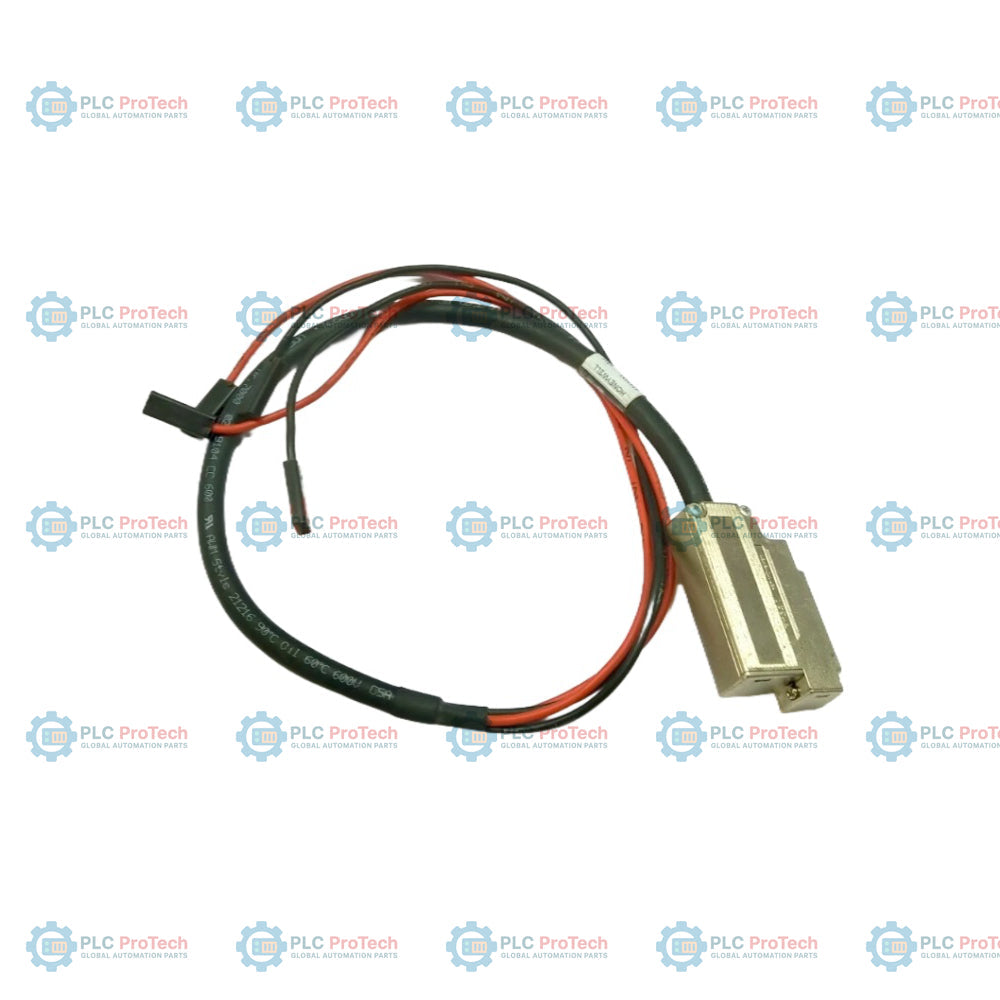

Set di cavi di distribuzione dell'alimentazione Honeywell FS-PDC-IOSET Safety Manager

Descrizione

Honeywell FS-PDC-IOSET è un set di cavi per la distribuzione dell'alimentazione, progettato per trasferire direttamente le tensioni di alimentazione da 24Vdc, 48Vdc o 110Vdc dalle sbarre di alimentazione di rete FS-MB-0001 a un telaio IO. Utilizzato nelle architetture dei sistemi Safety Manager, questo set di cablaggio alimenta gli slot dei moduli interni ed esterni nelle configurazioni di telai IO ridondanti e non ridondanti. Il gruppo è composto da quattro cavi singoli (FS-PDC-IOEP1a, FS-PDC-IOEP2a, FS-PDC-IOEP3a e FS-PDC-IOIP1a) realizzati con cablaggio CC 600 World 4×2.5 mm2. L'interfaccia della sbarra utilizza connettori di tipo Squeeze To Release D-TAB-200-STR a 2 poli, mentre l'interfaccia del telaio IO utilizza connettori femmina FM5W5 S a basso profilo e con angolazione di 90°.

Caratteristiche

• Set completo di distribuzione a quattro cavi per alimentare tutti gli slot dei moduli IO.
• Supporta diverse tensioni nominali, tra cui 24Vdc, 48Vdc e 110Vdc.
• Collega le sbarre di alimentazione di rete FS-MB-0001 ai connettori IP1, EP1, EP2 ed EP3 sul backplane IO.
• Derivazioni di cavo dedicate con lunghezze variabili, progettate per una gestione precisa della disposizione del quadro.
• Dotato di connettori per sbarra a 2 poli Squeeze To Release D-TAB-200-STR per un aggancio sicuro.
• Presenta connettori femmina FM5W5 S a basso profilo e con angolazione di 90° sul lato del backplane del telaio IO.

Applicazioni

• Distribuzione dell'alimentazione dalle sbarre di alimentazione di rete ai backplane del telaio IO nei sistemi Safety Manager.
• Erogazione dell'alimentazione elettrica per la distribuzione interna dell'alimentazione dei moduli su tutti gli slot IO.
• Distribuzione dell'alimentazione raggruppata per gli slot dei moduli esterni da 1 a 18.

Specifiche tecniche

Collegamenti/Interfacce

Istruzioni per l'installazione

• Identificazione della tensione: per evitare errori di assemblaggio, utilizzare etichette o guaine con codice colore sia sui set di cavi sia sui connettori quando vengono utilizzati per tensioni diverse da 24 Vdc.
• Collegamento sul lato della sbarra: inserire completamente i connettori D-TAB-200-STR bipolari Squeeze To Release sulla guida di alimentazione di rete FS-MB-0001 fino allo scatto di blocco.
• Collegamento sul lato del telaio: collegare saldamente i connettori femmina FM5W5 S a basso profilo e con angolo di 90 gradi ai connettori corrispondenti del backplane (IP1, EP1, EP2, EP3).
• Instradamento degli slot: instradare FS-PDC-IOEP1a per gli slot 1-6, FS-PDC-IOEP2a per gli slot 7-12, FS-PDC-IOEP3a per gli slot 13-18 e FS-PDC-IOIP1a per la distribuzione interna dell'alimentazione su tutti gli slot.

Conformità e certificazioni

• UL
• CSA
• FM (in sospeso)
