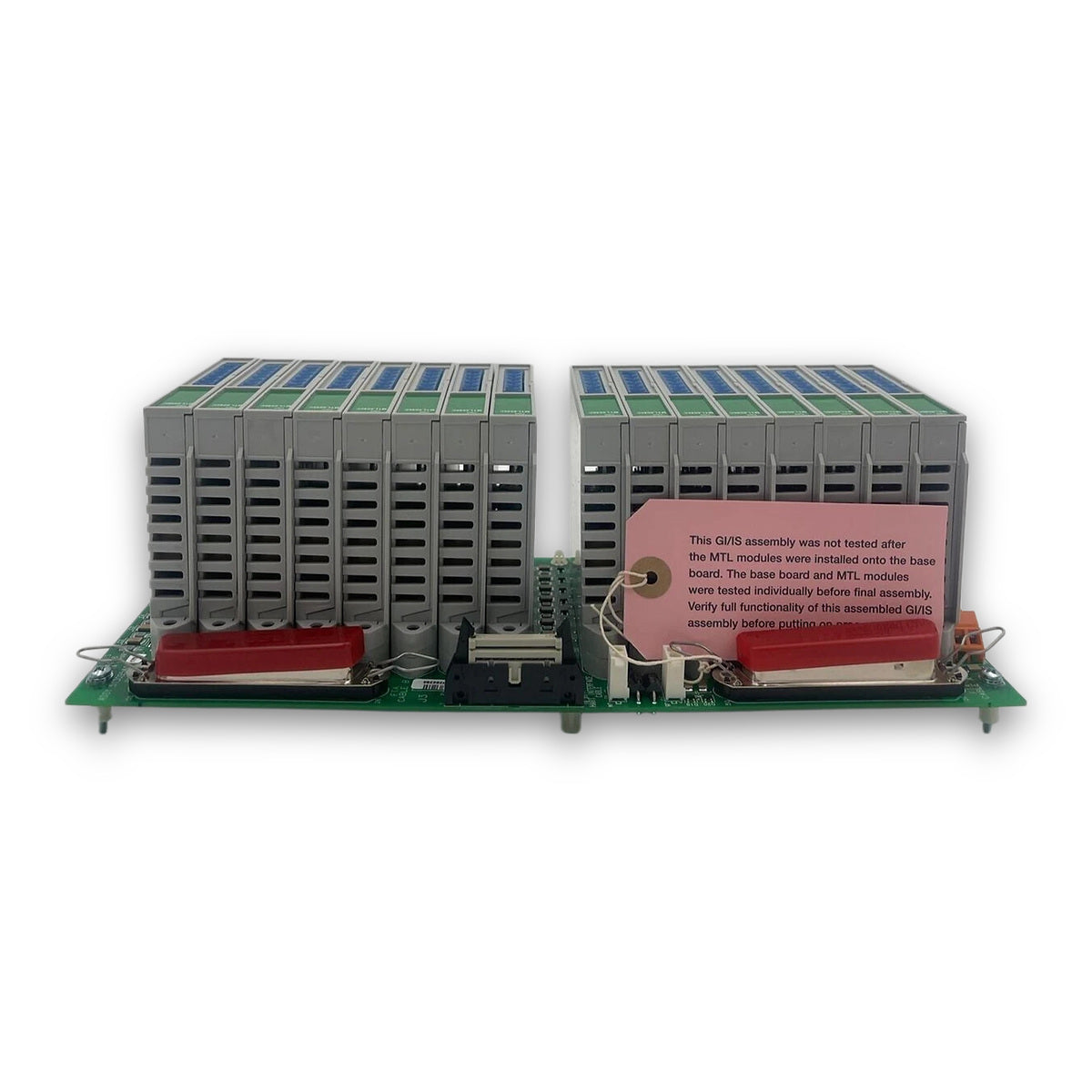

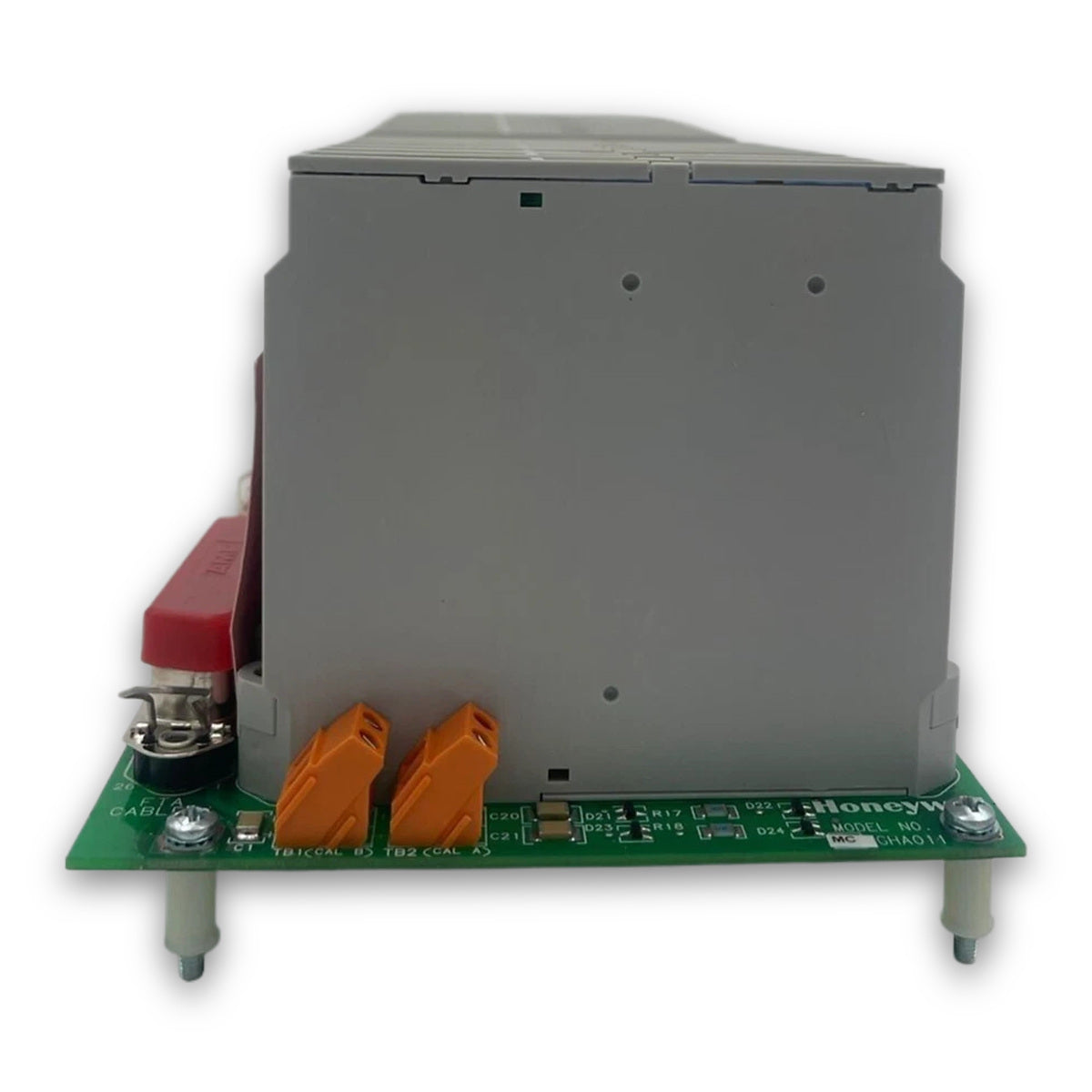

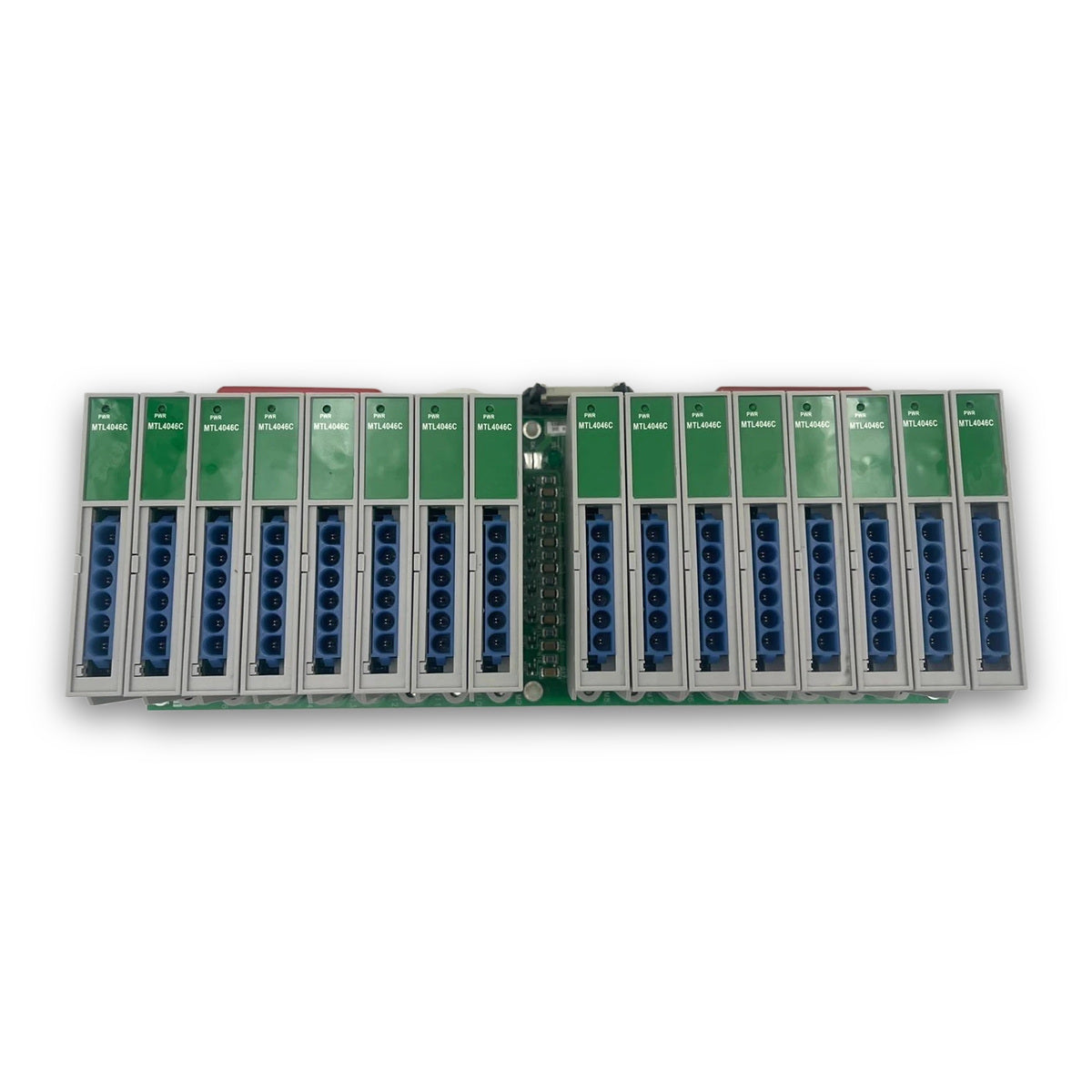

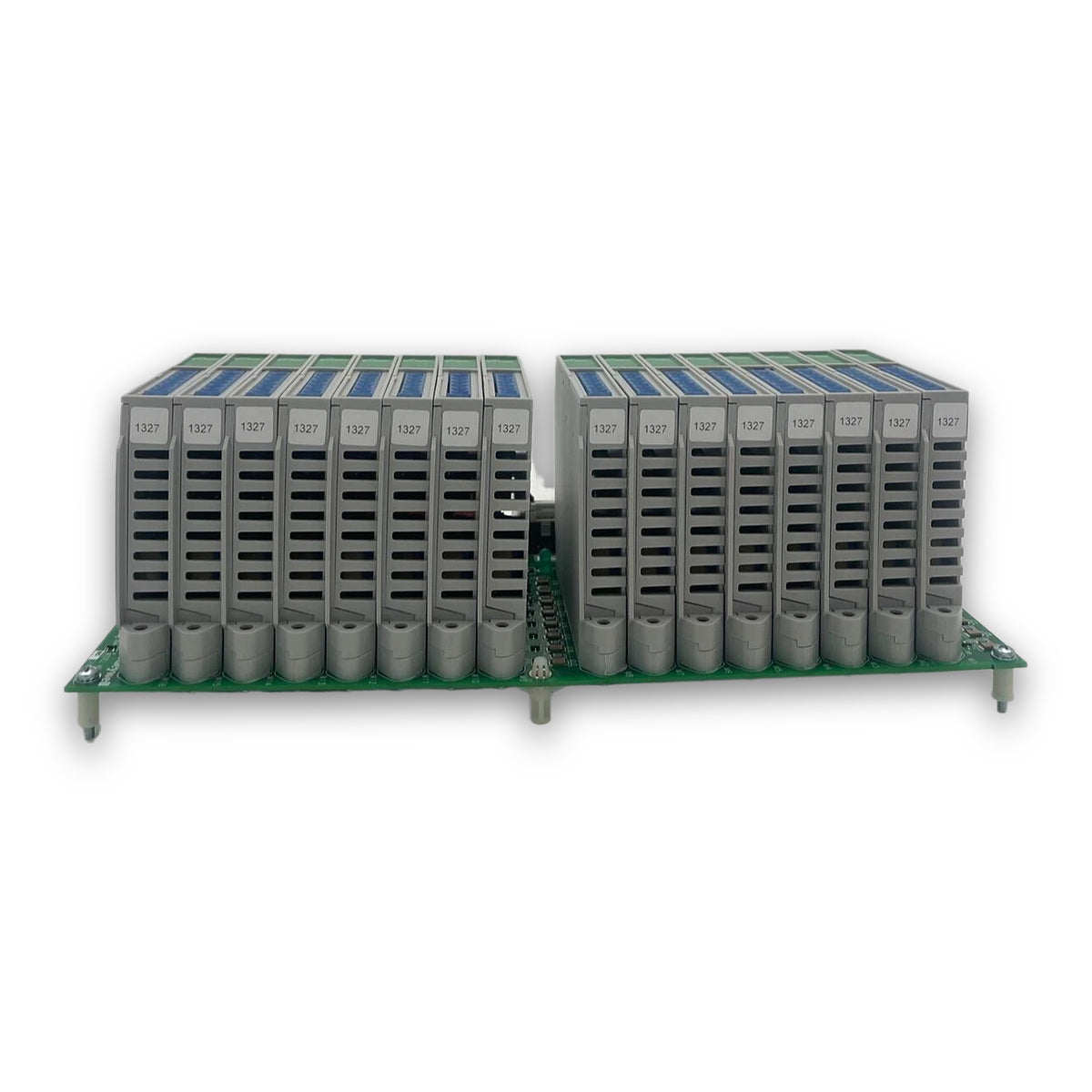

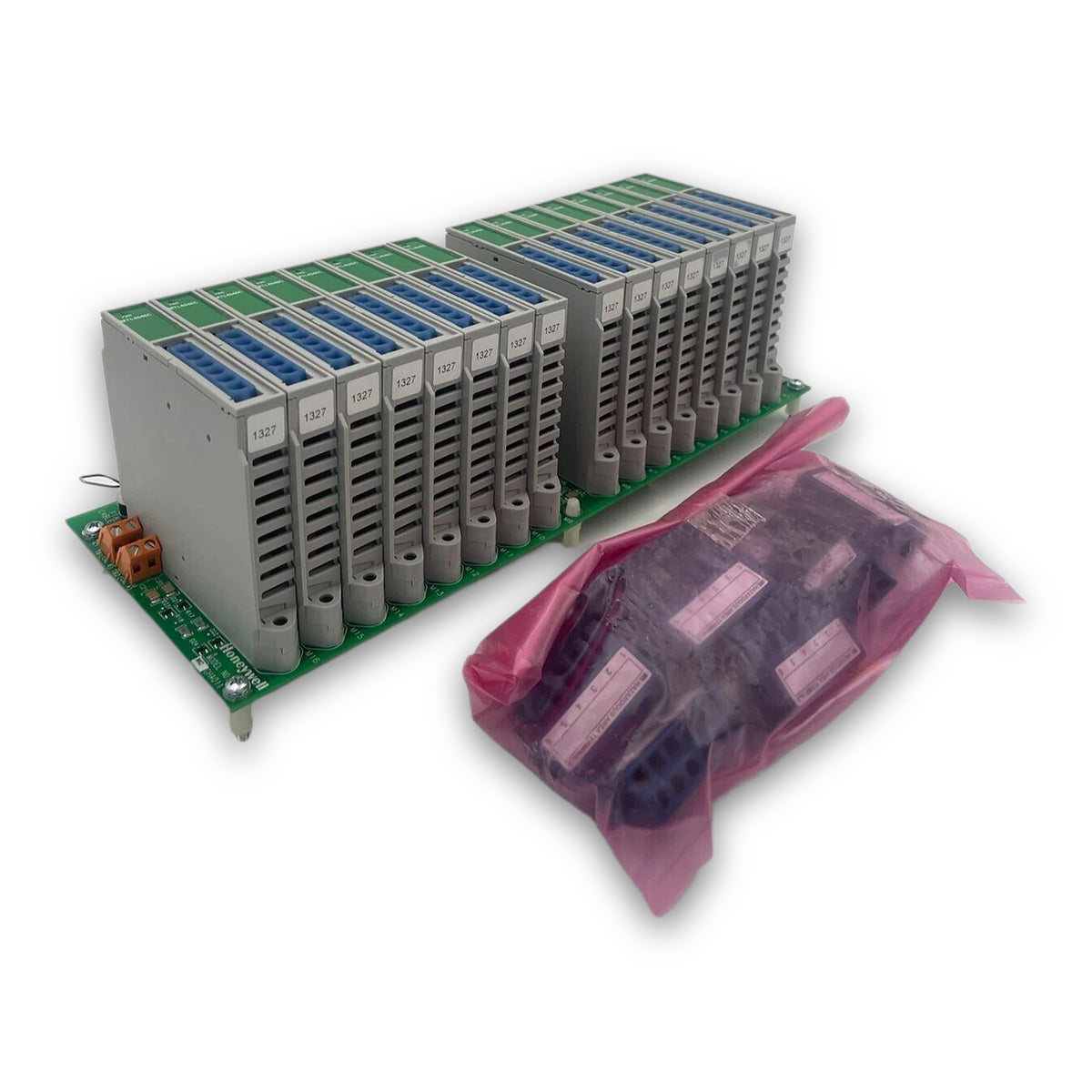

Honeywell MC-GHAO11 51309540-175 FTA di uscita analogica galvanicamente isolata TotalPlant Solution

Descrizione

Honeywell MC-GHAO11 51309540-175 è un gruppo di terminazione di campo (GI/IS FTA) a 16 canali, con isolamento galvanico e sicurezza intrinseca, progettato per l'elaborazione dei segnali di uscita analogici nei sistemi di controllo Honeywell TotalPlant Solution (TPS). Operando insieme al processore di ingresso/uscita (IOP) per uscite analogiche a 16 punti Honeywell MC-PAOY22 o MU-PAOY22, questo modulo instrada i segnali di controllo da 4-20 mA provenienti dai controller Process Manager (PM), Advanced Process Manager (APM), High Performance Process Manager (HPM) ed Enhanced High Performance Process Manager (EHPM) verso attuatori di campo, valvole di controllo e posizionatori operanti in aree pericolose.

Questo gruppo con rivestimento conforme (identificato dal prefisso "MC-") è progettato per l'installazione in ambienti industriali difficili, esposti a elevata umidità o a sostanze inquinanti atmosferiche (classificati ISA G3/GX). Honeywell MC-GHAO11 51309540-175 integra connettori dedicati e filtri incorporati per un sottosistema HART esterno, consentendo il passaggio della comunicazione digitale HART bidirezionale senza interferire con i circuiti di controllo analogici TPS.

Dotato di un ingombro di formato B con morsetti per il cablaggio di campo a compressione, Honeywell MC-GHAO11 51309540-175 supporta la ridondanza IOP uno-a-uno per garantire il controllo automatico continuo durante la manutenzione del modulo o la commutazione dei processori. A differenza dei gruppi standard di terminazione del campo per uscite analogiche, MC-GHAO11 è progettato specificamente per circuiti a sicurezza intrinseca con isolamento galvanico e non integra connettori per unità manuali in standby.

Caratteristiche

• Fornisce 16 canali di uscita da 4-20 mA con isolamento galvanico per dispositivi di campo operanti in applicazioni a sicurezza intrinseca e in aree pericolose.
• Include connettori integrati per il sottosistema HART e filtri antirumore integrati per prevenire interferenze del segnale tra la comunicazione digitale HART e i segnali di controllo TPS.
• Supporta la ridondanza I/O uno-a-uno se abbinato a processori di uscita analogica MC-PAOY22 o MU-PAOY22 ridondanti.
• Struttura della scheda con rivestimento protettivo, classificata per condizioni ambientali corrosive gravose G3/GX.
• Dotato di morsettiere a vite a compressione per cavi di campo fino a 14 AWG (1,6 mm).
• Conforme al marchio CE per gli standard europei di installazione delle apparecchiature di controllo industriale.
• Fornisce una tensione massima conforme in uscita di 17,4 V e supporta carichi resistivi fino a 870 ohm a 20 mA.

Applicazioni

• Controllo di valvole da 4-20 mA, convertitori I/P e azionamenti a velocità variabile situati in aree di impianto pericolose di Classe 1 Div 1 o Zona 0 CENELEC.
• Integrazione di posizionatori intelligenti e attuatori di campo abilitati HART con hardware dei controller TPS APM, HPM ed EHPM.
• Anelli di controllo dei processi industriali ad alta disponibilità che richiedono elaborazione I/O ridondante e isolamento galvanico del segnale.

Specifiche tecniche

Connessioni / Interfacce

Linee guida per l'installazione

1. Verificare che il codice articolo dell'hardware Honeywell MC-GHAO11 51309540-175 e la classificazione del rivestimento conformale corrispondano ai requisiti di progettazione del sistema.
2. Disalimentare la logica del cabinet e l'alimentazione di campo prima di installare o rimuovere il modulo FTA dal canale di montaggio standard.
3. Fissare saldamente l'FTA di formato B nell'apposito vassoio di montaggio FTA del cabinet utilizzando la ferramenta di montaggio Honeywell standard.
4. Collegare il cavo di interfaccia del sistema tra l'FTA e il connettore del backplane del rack della scheda del processore di uscita analogica MC-PAOY22 corrispondente.
5. Instradare i cavi dei segnali di uscita di campo lontano dai cablaggi CA ad alta tensione e terminare i conduttori utilizzando i morsetti a vite a compressione.
6. Verificare i collegamenti di protezione e di messa a terra in conformità agli standard di cablaggio per aree pericolose e alle linee guida OEM.

Raccomandazioni per la messa in servizio / sostituzione

1. Quando si sostituisce un'unità esistente, verificare che la scheda sostitutiva riporti il simbolo di rivestimento conformale MC-GHAO11 per la protezione dagli ambienti difficili.
2. Controllare la resistenza del circuito di campo per assicurarsi che il carico totale collegato non superi 870 ohm per canale.
3. Se vengono utilizzati filtri di comunicazione HART, assicurarsi che i collegamenti dei cavi del sottosistema HART esterno siano inseriti correttamente.
4. Alimentare la logica del cabinet e osservare i LED di stato sull'IOP MC-PAOY22 associato per confermare la comunicazione normale e l'assenza di guasti.
5. Eseguire una verifica della corrente di uscita canale per canale prima di riportare il circuito di controllo al funzionamento automatico.
