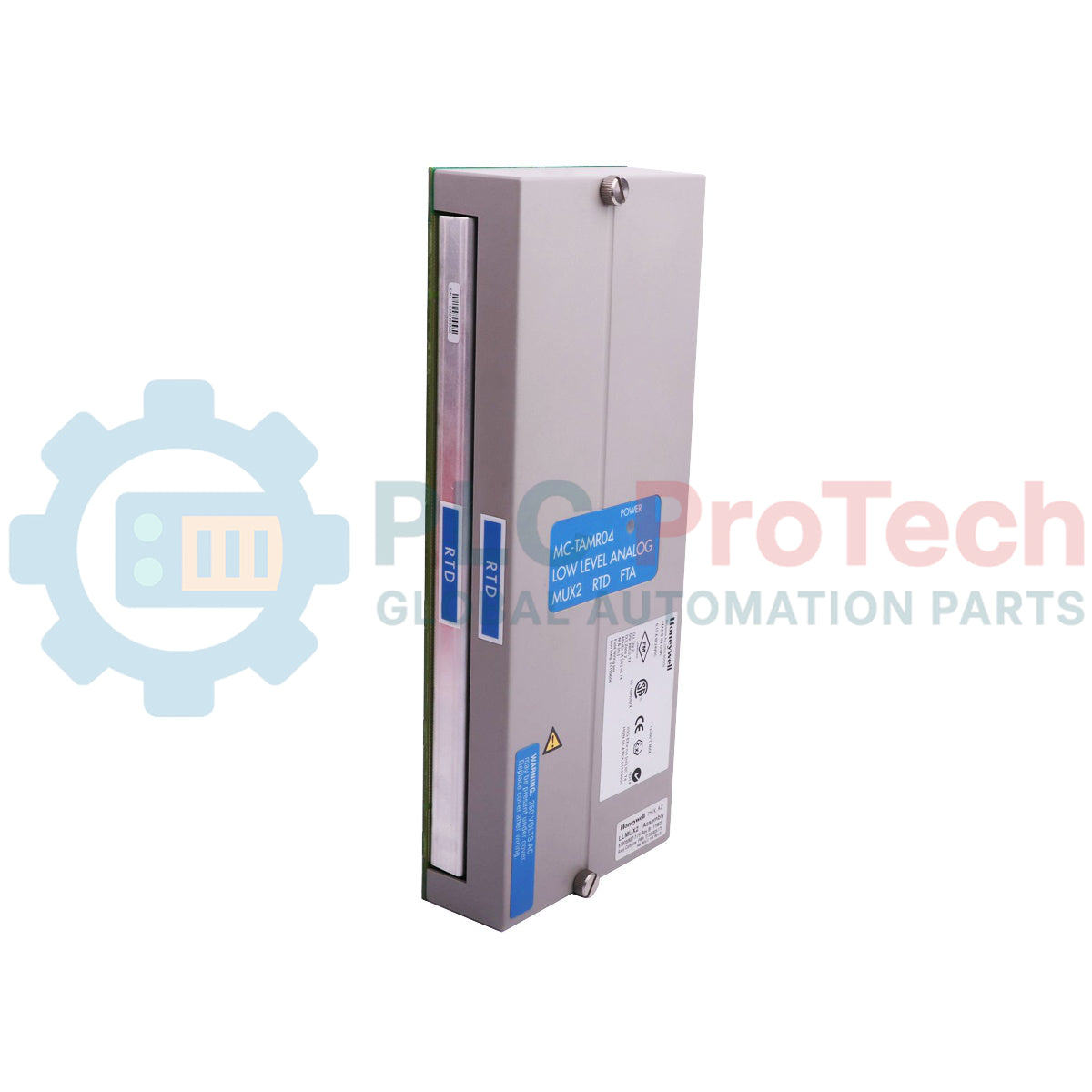

Honeywell MC-TAMT04 Scheda terminale di ingresso per termocoppia

Descrizione

Gestendo segnali in millivolt di basso livello provenienti da sensori di temperatura installati sul campo, Honeywell MC-TAMT04 fornisce terminazioni per l'interfacciamento diretto con i moduli di ingresso da termocoppia. Progettata per operare senza problemi nelle architetture di controllo distribuito Honeywell, questa scheda morsetti funge da strato di interfaccia altamente stabile tra gli ambienti di processo sul campo e le unità di elaborazione digitale. Gestendo gli ingressi grezzi dei sensori con un'attenuazione minima del segnale, garantisce una trasmissione altamente affidabile dei dati sulla temperatura di processo.

Caratteristiche

• Compensazione della giunzione fredda integrata: I sensori di riferimento integrati monitorano continuamente la temperatura dei morsetti per eliminare gli errori di offset della misurazione.
• Terminazioni industriali robuste: I morsetti a vite per impieghi gravosi facilitano collegamenti di cablaggio sul campo punto-punto sicuri.
• Resilienza ambientale: I circuiti con rivestimento protettivo offrono una protezione affidabile contro polvere, umidità e agenti inquinanti atmosferici.
• Montaggio semplificato: L'impronta standard dell'assieme di terminazione sul campo (FTA) si monta direttamente sui canali per guida DIN.
• Bassa suscettibilità al rumore: Disposizioni ottimizzate delle piste riducono al minimo le interferenze elettromagnetiche e a radiofrequenza sui sensibili circuiti in millivolt.

Applicazioni

• Sistemi di controllo distribuito (DCS) Honeywell Experion PKS e TDC 3000.
• Monitoraggio di forni industriali e fornaci ad alta temperatura.
• Controllo della temperatura nelle colonne di distillazione petrolchimica e di raffinazione.
• Monitoraggio della turbina a vapore per la generazione di energia e dei gas di scarico della caldaia.

Specifiche tecniche

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

L'MC-TAMT04 funge da sostituto diretto funzionale delle schede terminali legacy non rivestite nelle configurazioni standard con chassis TDC 3000 e PMIO. Quando si sostituiscono le versioni precedenti con l'MC-TAMT04 con rivestimento conformale, assicurarsi che le chiavi di allineamento del connettore multipolare di accoppiamento siano integre e che i parametri CJC siano riconfigurati correttamente nel database del controller.

Problemi applicativi e note ingegneristiche

Evitare di installare questo gruppo direttamente nel percorso dell'aria scaricata dalle ventole di raffreddamento dell'armadio. Rapidi gradienti termici sulla superficie della scheda possono superare la velocità di risposta dei sensori CJC integrati, causando una deriva localizzata della misurazione della temperatura e imprecisioni nel sistema di controllo.

Suggerimenti per la messa in servizio e il cablaggio

Portare sempre il cavo di prolunga della termocoppia abbinato direttamente ai morsetti a vite, senza morsettiere intermedie. Verificare che i fili di drenaggio della schermatura siano terminati esclusivamente sulla barra di schermatura designata della scheda e collegati a terra in un unico punto centrale di terra del sistema, per ridurre al minimo la captazione di disturbi elettrici.
