Modulo di ingresso analogico Honeywell Series 8 8C-PAIHA1 con HART

Panoramica del prodotto

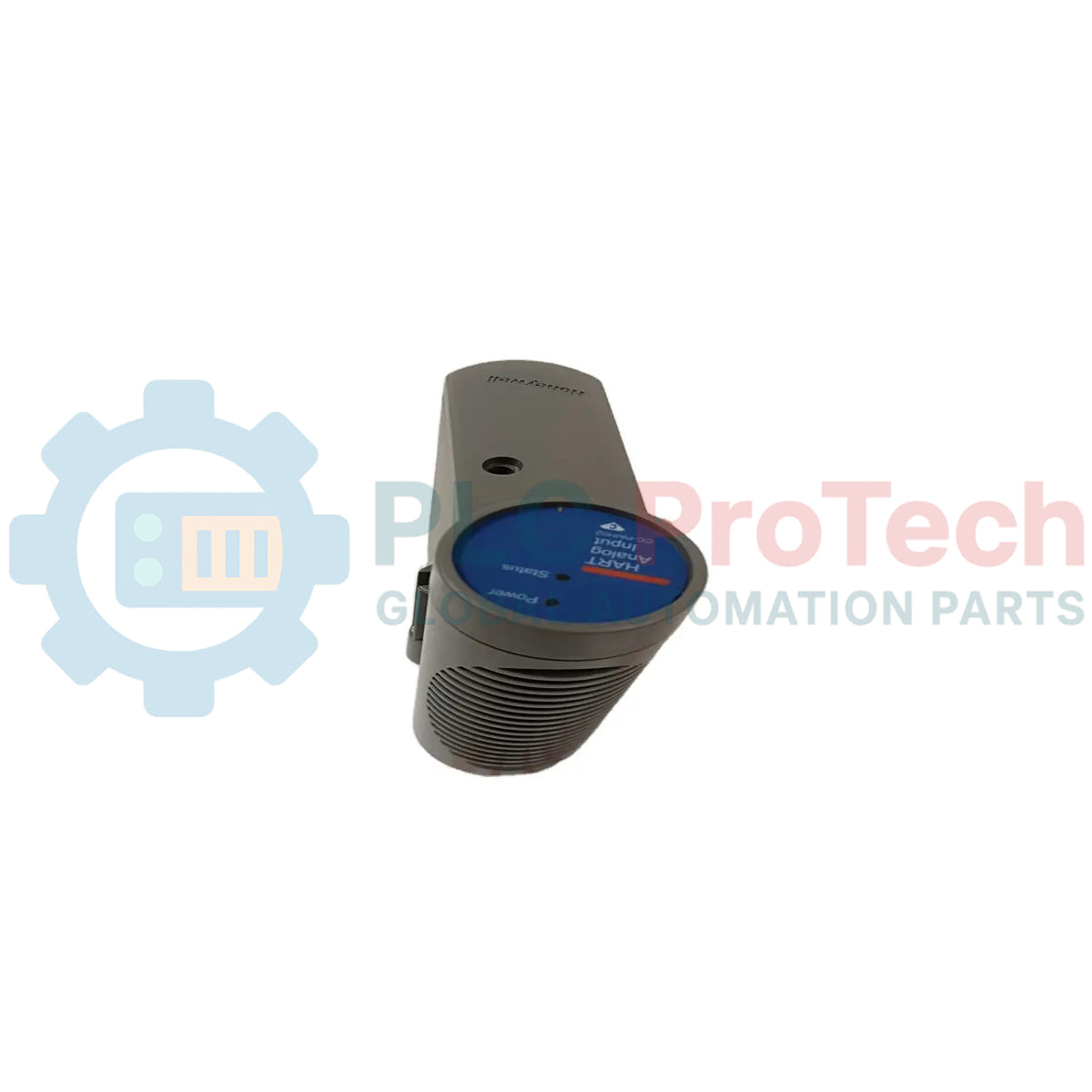

Honeywell 8C-PAIHA1 (8CPAIHA1) è un modulo di ingresso analogico ad alta densità con comunicazione HART integrata, progettato specificamente per la piattaforma I/O Experion PKS Series 8. Questo modulo è un componente essenziale per il moderno controllo dei processi industriali e supporta 16 canali di segnali analogici single-ended. Combinando l'acquisizione dati standard a 4-20 mA con il protocollo Highway Addressable Remote Transducer (HART), 8C-PAIHA1 consente al DCS di accedere direttamente tramite il bus I/O alla diagnostica avanzata dei dispositivi di campo, alle variabili secondarie e ai dati di configurazione. Il suo formato "Series 8" è progettato per il montaggio verticale, ottimizzando il flusso d'aria nell'armadio e offrendo un ingombro ridotto per installazioni su larga scala in raffinerie petrolifere, impianti chimici e strutture di generazione elettrica.

Configurazione tecnica

8C-PAIHA1 è progettato per applicazioni mission-critical ad alta affidabilità, con particolare attenzione all'integrità dei dati e alla facilità di manutenzione.

• Architettura single-ended: ottimizza la densità dei canali utilizzando un percorso di ritorno comune e consente di disporre di 16 ingressi ad alta precisione in un unico modulo sottile.

• Pass-through HART: ogni canale supporta la comunicazione digitale bidirezionale, consentendo un'integrazione fluida con i sistemi di gestione degli asset (AMS) per la manutenzione predittiva.

• Formato Series 8: presenta un esclusivo design verticale "plug-in" che si interfaccia con un'apposita Input Output Termination Assembly (IOTA).

• Isolamento galvanico: offre una protezione efficace tra i segnali sul lato campo e l'I/O Link interno, prevenendo i loop di massa e proteggendo il controller C300.

• Filtraggio intelligente: integra un filtraggio digitale avanzato per respingere le interferenze di rete a 50/60 Hz, garantendo letture stabili anche in ambienti industriali elettricamente rumorosi.

Specifiche tecniche

Domande frequenti tecniche

8C-PAIHA1 supporta l'alimentazione per trasmettitori a 2 fili?

Sì. Se abbinato all'IOTA (Input Output Termination Assembly) corretto, il modulo fornisce l'alimentazione necessaria al loop per energizzare i trasmettitori di campo standard a 2 fili.

Qual è il vantaggio del rivestimento protettivo G3 su questo modulo?

I moduli Honeywell Series 8 sono generalmente dotati di rivestimento G3 standard, che protegge i circuiti interni dalla corrosione causata da atmosfere chimiche aggressive, come quelle contenenti $H_2S$ o $SO_2$ presenti nelle raffinerie.

Posso sostituire questo modulo mentre il sistema è in funzione?

Sì. 8C-PAIHA1 supporta la sostituzione a caldo ("Hot-Swapping", rimozione e inserimento sotto tensione), consentendo la manutenzione senza interrompere il controllo degli altri moduli sullo stesso I/O Link.

Guida all'ingegneria e all'installazione

• Compatibilità IOTA: 8C-PAIHA1 deve essere installato su un IOTA Series 8 compatibile, ad esempio 8C-TAIXA1 o 8C-TAIXB1. Assicurarsi che l'IOTA sia correttamente collegato alla barra di terra strumentale dell'armadio, per mantenere la risoluzione del segnale a 16 bit e la stabilità della comunicazione HART.

• Attenzione al cablaggio single-ended: poiché si tratta di un modulo single-ended, tutti i 16 canali condividono un ritorno comune. È fondamentale assicurarsi che i dispositivi di campo non presentino potenziali di terra in conflitto, poiché ciò può introdurre errori di misura o segnali "fantasma" su più canali.

• Dissipazione del calore: i moduli Series 8 sono progettati per l'orientamento verticale, così da favorire la convezione naturale. Non ostruire le fessure di ventilazione dell'IOTA o dell'alloggiamento del modulo. Mantenere la distanza raccomandata dal produttore tra le file I/O per prevenire il declassamento termico a temperature ambiente superiori a 60 Celsius.
