Modulo di alimentazione Honeywell TC-FPCXX2 serie Experion

Descrizione

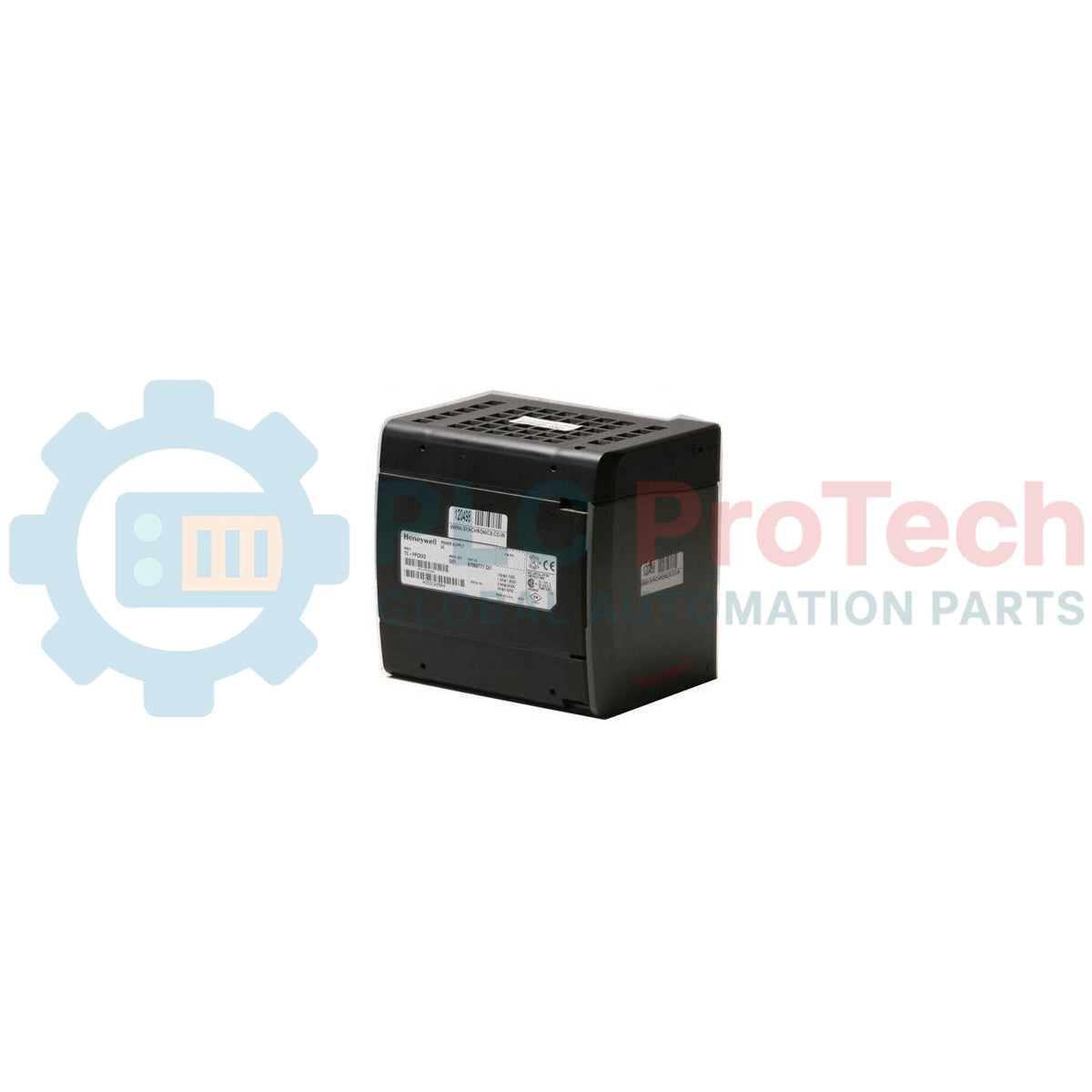

Fornendo alimentazione regolata alle configurazioni dei rack locali, il Honeywell TC-FPCXX2 funge da modulo di alimentazione dello chassis ad alta affidabilità, progettato per gli ambienti di controllo dei processi industriali. Questo modulo accetta intervalli di ingresso CA selezionabili per erogare una potenza di uscita continua massima di 70 W a 60 degC, garantendo una distribuzione stabile della tensione ai moduli controller e I/O adiacenti. L'unità integra la protezione termica e una solida protezione dalle sovracorrenti tramite un fusibile interno saldato sulla scheda, per preservare l'integrità del sistema in condizioni di guasto transitorio.

Caratteristiche principali

• Ingresso a doppia gamma: l'interruttore a scorrimento selezionabile sul campo supporta sia tensioni d'ingresso nominali di 85-132 V CA sia di 170-265 V CA.
• Prestazioni di derating termico: è in grado di erogare una potenza completa di 70 W a temperature ambiente fino a 60 degC.
• Robusto isolamento dai guasti: è dotato di un fusibile d'ingresso interno saldato in fabbrica e non sostituibile, per proteggere i sistemi di distribuzione a monte.
• Integrazione del fattore di forma: l'ingombro di uno slot per chassis standard consente l'inserimento diretto nei backplane dei controller Honeywell compatibili.

Applicazioni

• Sistemi di controllo Honeywell Experion LX e distribuzione dell'alimentazione per rack I/O regionali.
• Retrofit e aggiornamenti degli chassis dei controller PlantScape legacy.
• Nodi del sistema di controllo distribuito (DCS) negli impianti petrolchimici, nelle raffinerie e nelle utenze per il trattamento delle acque.

Specifiche tecniche

Approfondimenti empirici sull'ingegneria

Modelli alternativi e compatibilità

Il TC-FPCXX2 è funzionalmente intercambiabile con le precedenti opzioni di alimentazione degli chassis Honeywell, ma è necessario prestare attenzione al passo di montaggio e all'allineamento del connettore del backplane. Sebbene i controller C200 standard utilizzino configurazioni simili, verificare sempre che la codifica dello slot dello chassis corrisponda all'alloggiamento del connettore a incasso profondo sul retro di questo modulo prima di tentare l'inserimento a caldo.

Problemi applicativi e note ingegneristiche

Poiché questo alimentatore utilizza un fusibile di ingresso saldato e non sostituibile, si raccomanda vivamente una protezione esterna contro le sovracorrenti (ad esempio un fusibile in un morsetto in linea o un interruttore automatico miniaturizzato dimensionato a 5 A o 10 A a seconda della configurazione di ingresso). Se un guasto a un componente interno attiva il fusibile saldato, l'intera unità deve essere sottoposta a manutenzione o sostituita; la protezione esterna tramite fusibile evita che i picchi transitori della linea rendano il modulo permanentemente inutilizzabile sul posto.

Suggerimenti per la messa in servizio e il cablaggio

Prima di applicare l'alimentazione, verificare la posizione del selettore a slitta a doppia tensione situato sull'unità. Alimentare un modulo configurato per 115 V CA con una linea a 230 V CA causerà danni immediati e catastrofici ai varistori di ingresso e ai circuiti interni, annullando le garanzie standard sul campo.
