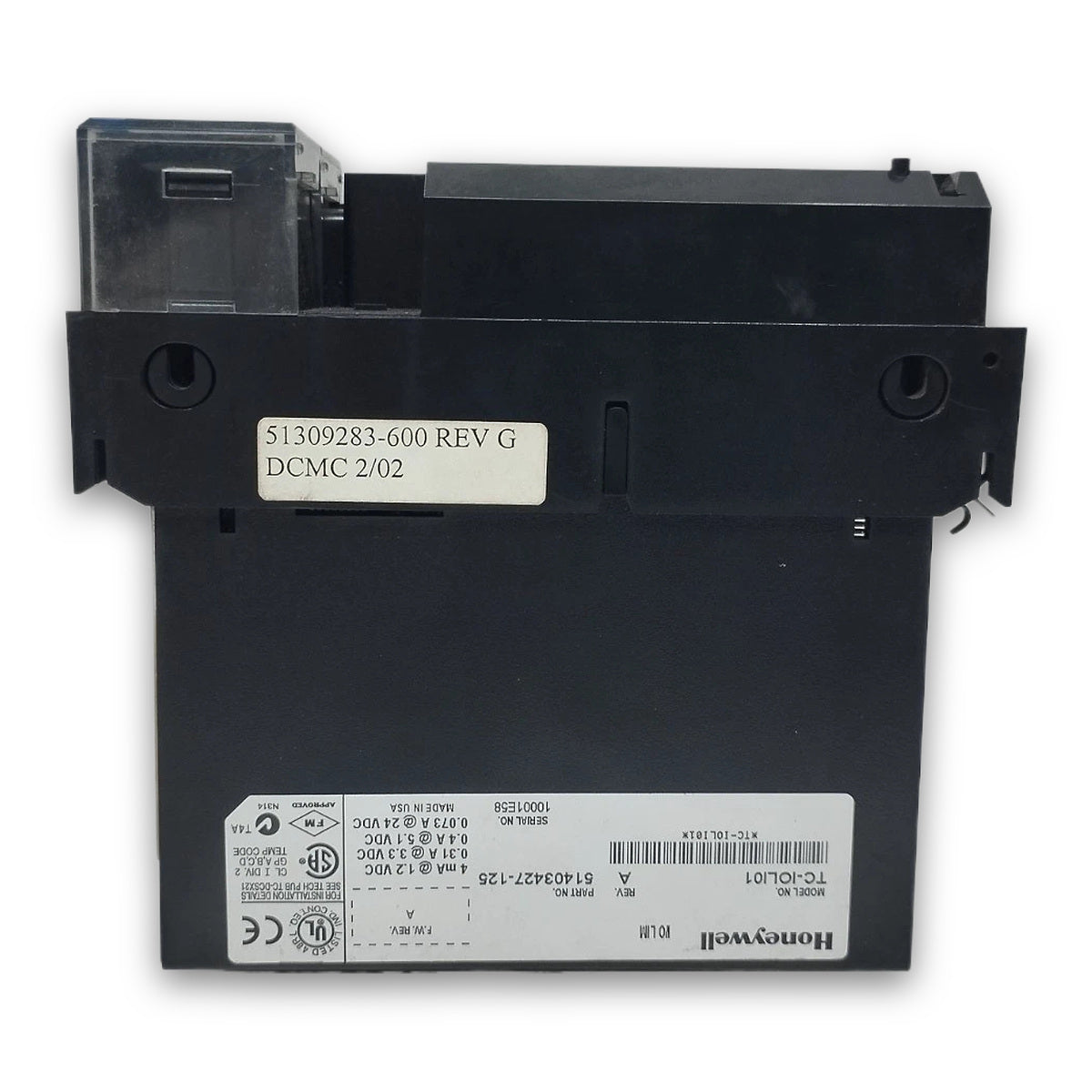

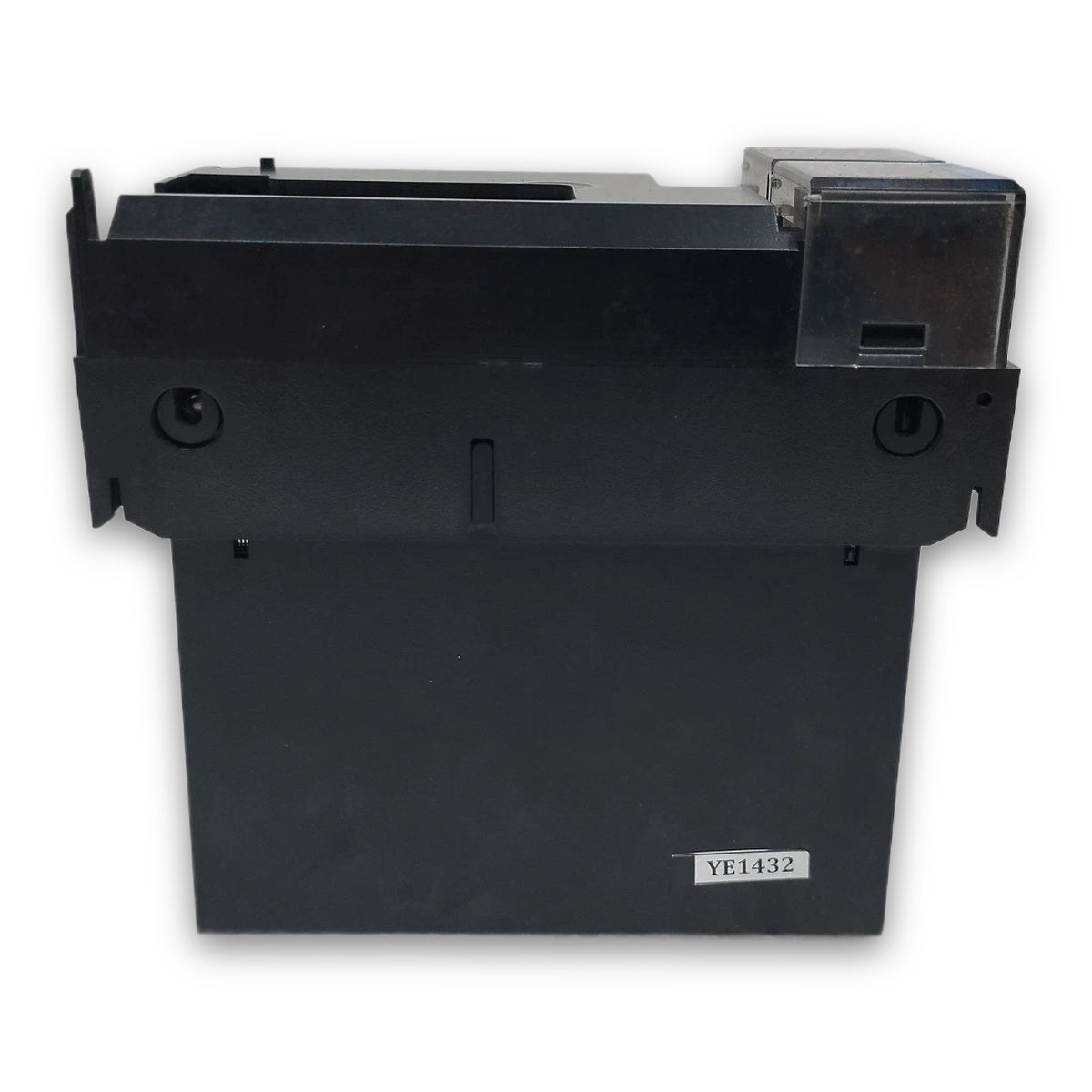

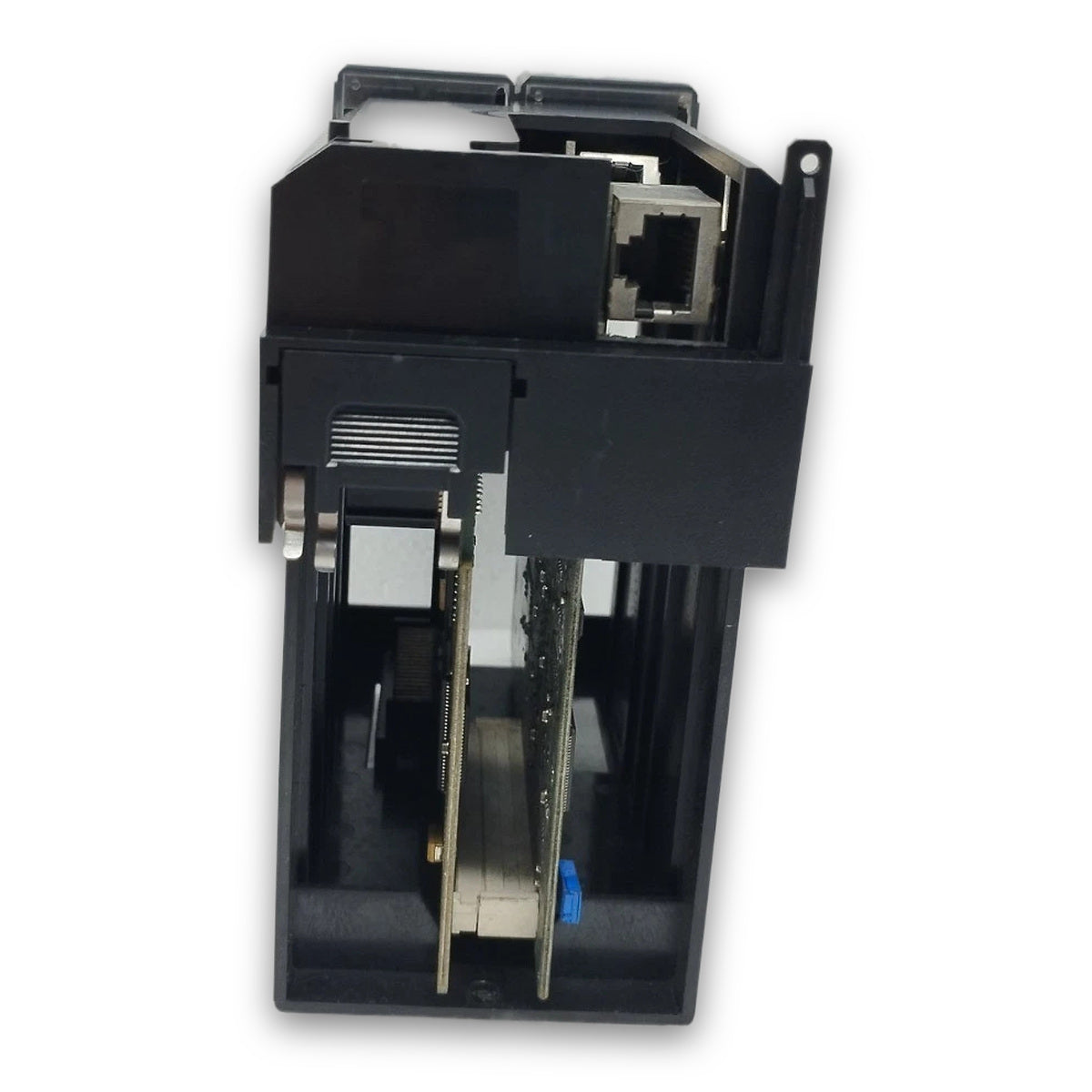

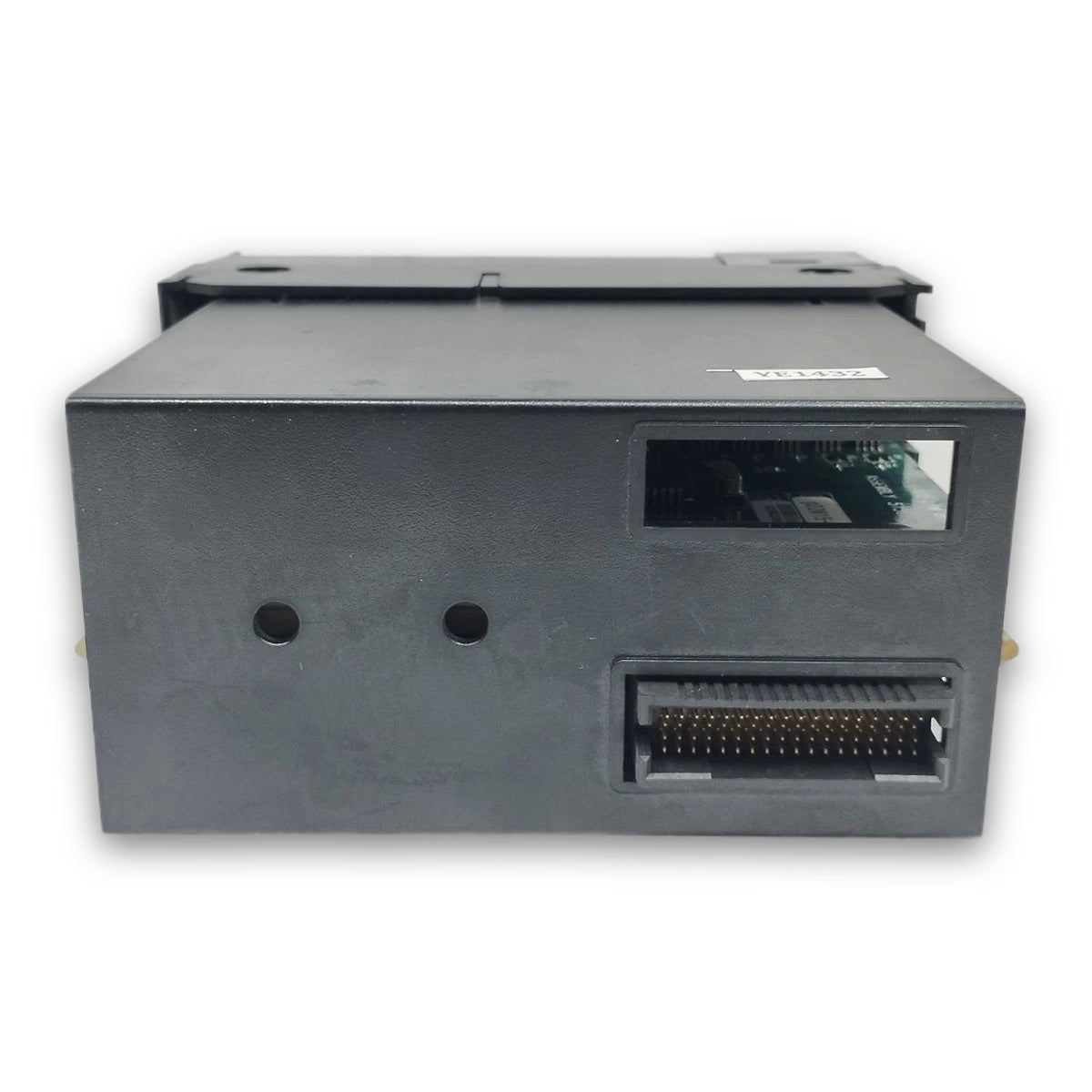

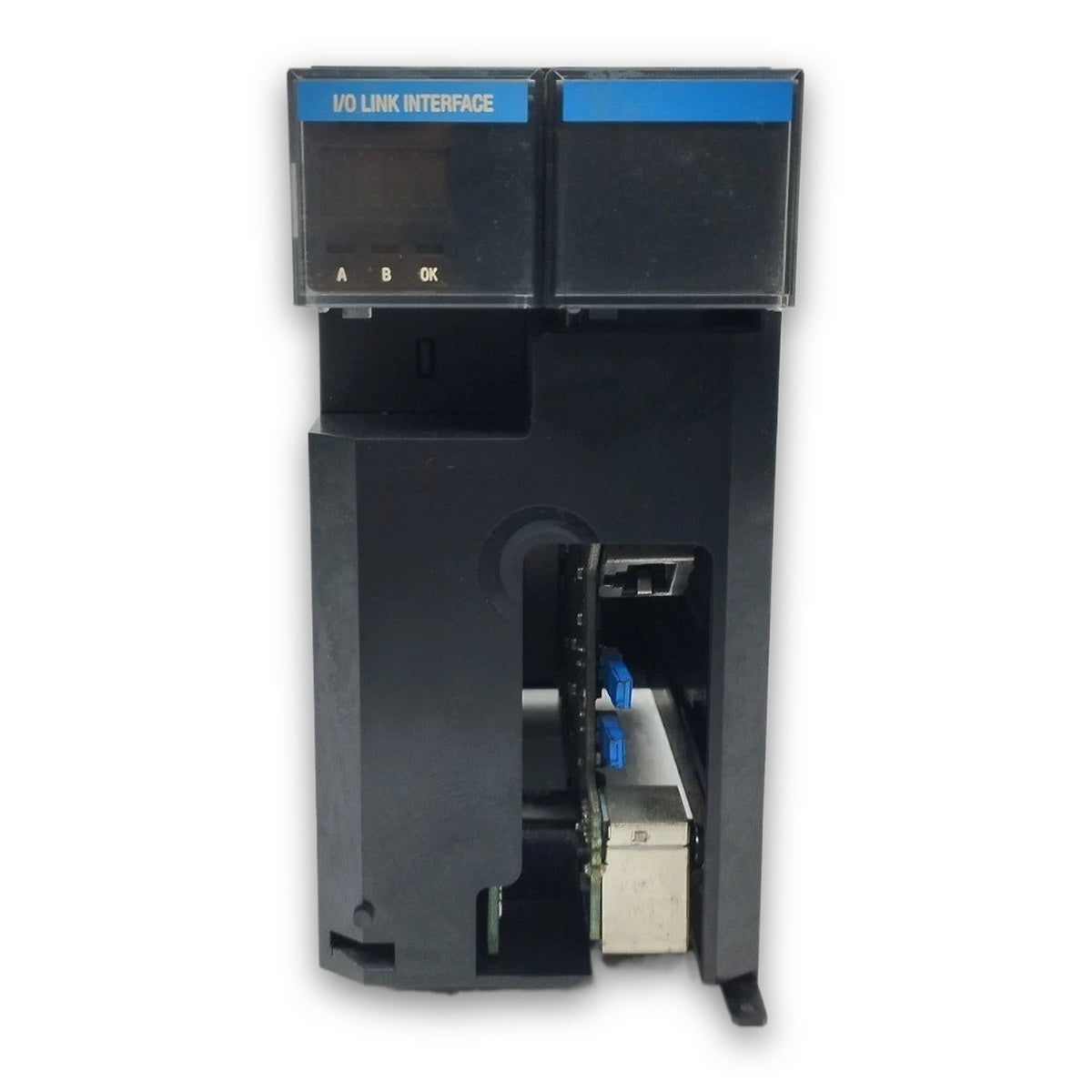

Modulo di interfaccia del collegamento I/O Honeywell TC-IOLI01 51403427-125 PlantScape Experion C200

Descrizione

Il modulo Honeywell TC-IOLI01 (numero di parte 51403427-125) è un modulo di interfaccia I/O Link (I/O LIM) progettato per l'integrazione nell'architettura di controllo dei processi Honeywell PlantScape e Experion PKS C200. Funge da modulo di interfaccia dedicato per il collegamento delle comunicazioni, stabilendo un trasferimento dati deterministico tra il backplane del telaio del processore di controllo C200 e i rack dei telai I/O distribuiti o le reti di terminazione I/O sul campo tramite il bus I/O Link dedicato.

In quanto unità di comunicazione fondamentale nell'infrastruttura del controller C200, il modulo TC-IOLI01 gestisce la scansione I/O in tempo reale, il buffer dei segnali e lo scambio di dati ad alta velocità per garantire prestazioni costanti e a bassa latenza dei loop di controllo. Il modulo instrada l'alimentazione CC multi-rail direttamente dal backplane per alimentare la logica di comunicazione interna e i circuiti dei ricetrasmettitori di linea.

Progettato per ambienti industriali gravosi, il dispositivo integra sistemi di protezione, certificazioni di enti riconosciuti in più giurisdizioni per luoghi pericolosi suddivisi in classi e la compatibilità con il montaggio su telai standard. Il modulo consente un'espansione fluida del sistema, permettendo agli ingegneri di processo di integrare sottosistemi I/O locali e remoti in un'unica rete di controllo unificata.

Caratteristiche

• Interfaccia bus I/O dedicata: facilita la comunicazione ad alta velocità tra il processore di controllo Experion C200 e i rack I/O collegati tramite la rete Honeywell I/O Link.
• Instradamento deterministico dei segnali: fornisce la scansione I/O in tempo reale e un flusso di dati a basso jitter per i loop di processo critici.
• Alimentazione tramite backplane multi-rail: utilizza le linee di alimentazione interne del backplane (1,2 VCC, 3,3 VCC, 5,1 VCC e 24 VCC) per l'elaborazione interna e le interfacce di comunicazione.
• Conformità agli ambienti industriali: certificato per luoghi pericolosi di Classe I, Divisione 2 (gruppi A, B, C, D con codice di temperatura T4A).
• Design integrato nel telaio: ingombro standard con montaggio a slot, progettato per l'installazione nei rack dei telai di controllo C200.

Applicazioni

• Sistemi PlantScape & Experion PKS C200: interconnette i controller C200 con i telai I/O distribuiti e i gruppi di terminazione sul campo.
• Controllo distribuito dei processi: stabilisce collegamenti di comunicazione I/O ad alta velocità tra gli armadi di controllo dei processi negli impianti chimici, di raffinazione e manifatturieri.
• Migrazione della rete di controllo legacy: funge da ponte di comunicazione fondamentale per l'espansione o la manutenzione dei rack di controllo Honeywell C200 esistenti.

Specifiche tecniche

Generale

Specifiche elettriche

Linee guida per l'installazione

1. Verifica prima dell'installazione: Confermare che il codice articolo del modulo (51403427-125) corrisponda agli schemi del sistema. Ispezionare i connettori edge del backplane per verificare l'assenza di danni o contaminazione prima dell'inserimento.
2. Isolamento dell'alimentazione: Assicurarsi che l'alimentatore del telaio C200 di destinazione sia completamente diseccitato prima di inserire o rimuovere il modulo, per evitare transitori elettrici o interruzioni del bus del backplane.
3. Montaggio nel telaio: Allineare i bordi della scheda del modulo con le guide dello slot del telaio. Inserire saldamente il modulo nello slot finché il connettore del backplane non è completamente inserito, quindi serrare le viti di fissaggio del telaio.
4. Cablaggio I/O Link: Collegare alle porte del modulo i cavi coassiali o twinassiali Honeywell I/O Link approvati. Assicurarsi che i cavi siano dotati di scarico della trazione e che i resistori di terminazione della linea siano installati a entrambe le estremità del segmento.
5. Messa a terra e schermatura: Mantenere puliti i collegamenti di terra dell'armadio. Assicurarsi che le schermature dei cavi coassiali siano collegate secondo le linee guida della pubblicazione tecnica Honeywell TC-DCSX21, per ridurre le interferenze EMI/RFI.

Messa in servizio e sostituzione

Raccomandazioni per la messa in servizio

1. Verifica della tensione di alimentazione: Verificare che le tensioni del backplane del telaio (+1.2 VDC, +3.3 VDC, +5.1 VDC, +24 VDC) siano entro i limiti nominali prima di inizializzare i circuiti di comunicazione.
2. Diagnostica del collegamento: Monitorare i registri di stato del sistema di controllo per verificare che il LIM I/O sia riconosciuto sulla rete I/O Link senza segnalazione di errori di frame o indicatori di ritrasmissione sul bus.

Considerazioni sulla sostituzione

1. Backup dei parametri: Eseguire il backup dei dati di configurazione del sistema in Experion Builder prima di sostituire un modulo di interfaccia attivo.
2. Corrispondenza del firmware: Assicurarsi che l'hardware del modulo sostitutivo e la revisione del firmware corrispondano alla configurazione del sistema di destinazione (revisione firmware A), per mantenere prevedibili i tempi di I/O e il comportamento della rete.

Conformità e certificazioni

• Omologato UL: Apparecchiatura di controllo industriale 48RL (omologata UL)
• Certificato CSA: Certificato per ambienti pericolosi
• Approvato FM: Approvato da Factory Mutual
• Marchio CE: Conformità europea
• RCM / C-Tick: N314
• Classificazione per ambienti pericolosi: Classe I, Divisione 2, Gruppi A, B, C, D; Codice temperatura T4A
• Documentazione di riferimento: Pubblicazione tecnica TC-DCSX21
