Modulo processore TMR Trusted ICS Triplex T8111C

SKU T8111C

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: ICS Triplex
Product No.: T8111C
Country of origin:Mexico
Product Type: Modulo processore
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1890g
Dimensions: 266 mm x 93 mm x 303 mm (A x L x P)
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Il ICS Triplex T8111C è un modulo processore Trusted TMR con rivestimento protettivo per applicazioni di controllo e sicurezza critiche.

Utilizza un'architettura a ridondanza modulare tripla con tre regioni indipendenti di contenimento dei guasti del processore. Ogni regione contiene un processore della serie NXP PowerQUICC II.

I tre processori operano in lock-step e confrontano continuamente i risultati. La votazione 2 su 3 basata sull'hardware isola un singolo guasto del processore senza interrompere il funzionamento del sistema.

Il T8111C esegue i programmi applicativi, esegue la scansione dei moduli I/O Trusted e gestisce le comunicazioni attraverso il bus intermodulare triplicato.

La sua architettura tollerante ai guasti implementata nell'hardware supporta un'elevata disponibilità del sistema e un'elevata integrità di sicurezza in ambienti industriali esigenti.

Caratteristiche

Architettura a ridondanza modulare tripla con funzionamento 3-2-0 tollerante ai guasti.
Elaborazione lock-step tollerante ai guasti implementata nell'hardware.
Assiemi circuitali con rivestimento protettivo per una maggiore protezione ambientale.
Tre regioni indipendenti di contenimento dei guasti del processore: FCR A, FCR B e FCR C.
Processore della serie NXP PowerQUICC II all'interno di ciascuna regione di contenimento.
Votazione 2oo3 basata sull'hardware per le operazioni del processore, della memoria e del bus.
Rilevamento continuo delle discrepanze e isolamento automatico dei guasti.

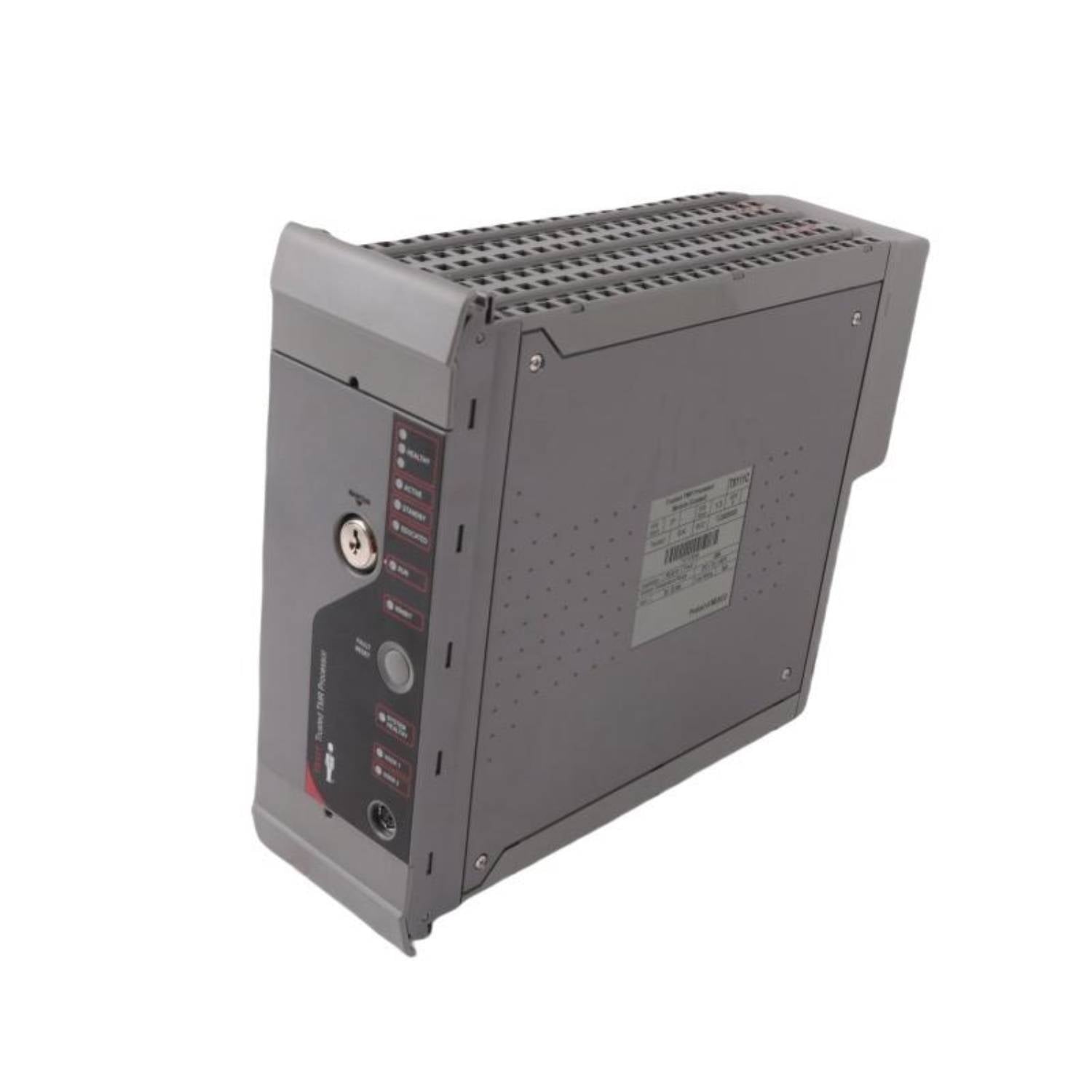

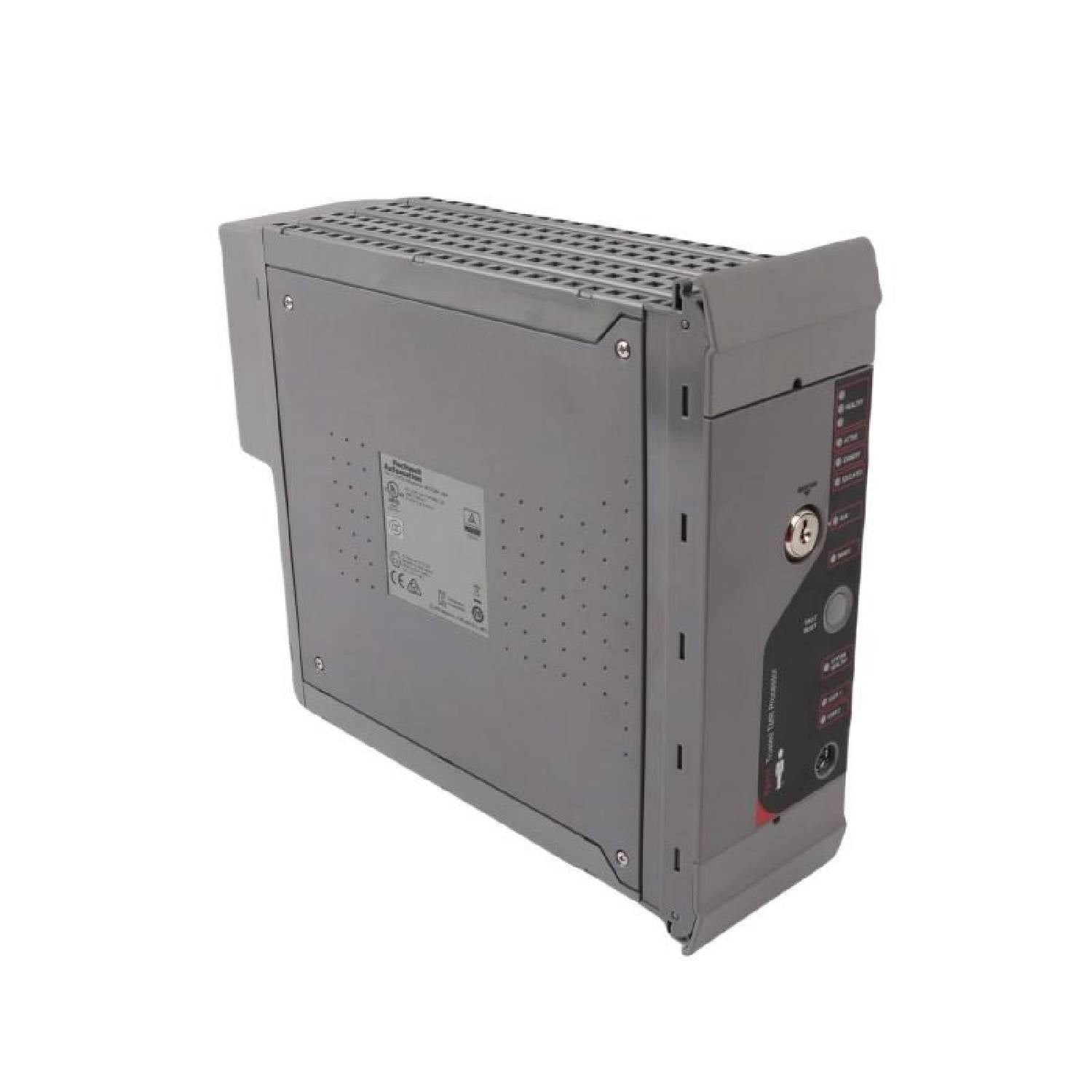

LED di stato sul pannello frontale per la diagnostica del processore e del sistema.
Porta seriale RS-232 sul pannello frontale per l'accesso diagnostico.
Interfacce di sincronizzazione temporale IRIG-B002 e IRIG-B122.
Contatti relè separati per guasto e malfunzionamento del processore.
Interfacce di comunicazione seriale configurabili tramite l'unità adattatore posteriore.
Supporto della sostituzione a caldo per configurazioni di processori attivi e di standby.
Addestramento automatico del processore di standby senza ricaricare il programma applicativo.

Applicazioni

Sistemi di arresto di emergenza
Sistemi di rilevamento di incendi e gas
Sistemi di gestione dei bruciatori
Sistemi di controllo dei processi critici
Sistemi di controllo delle turbomacchine
Funzioni strumentate di sicurezza ad alta disponibilità, con classificazione fino a SIL 3

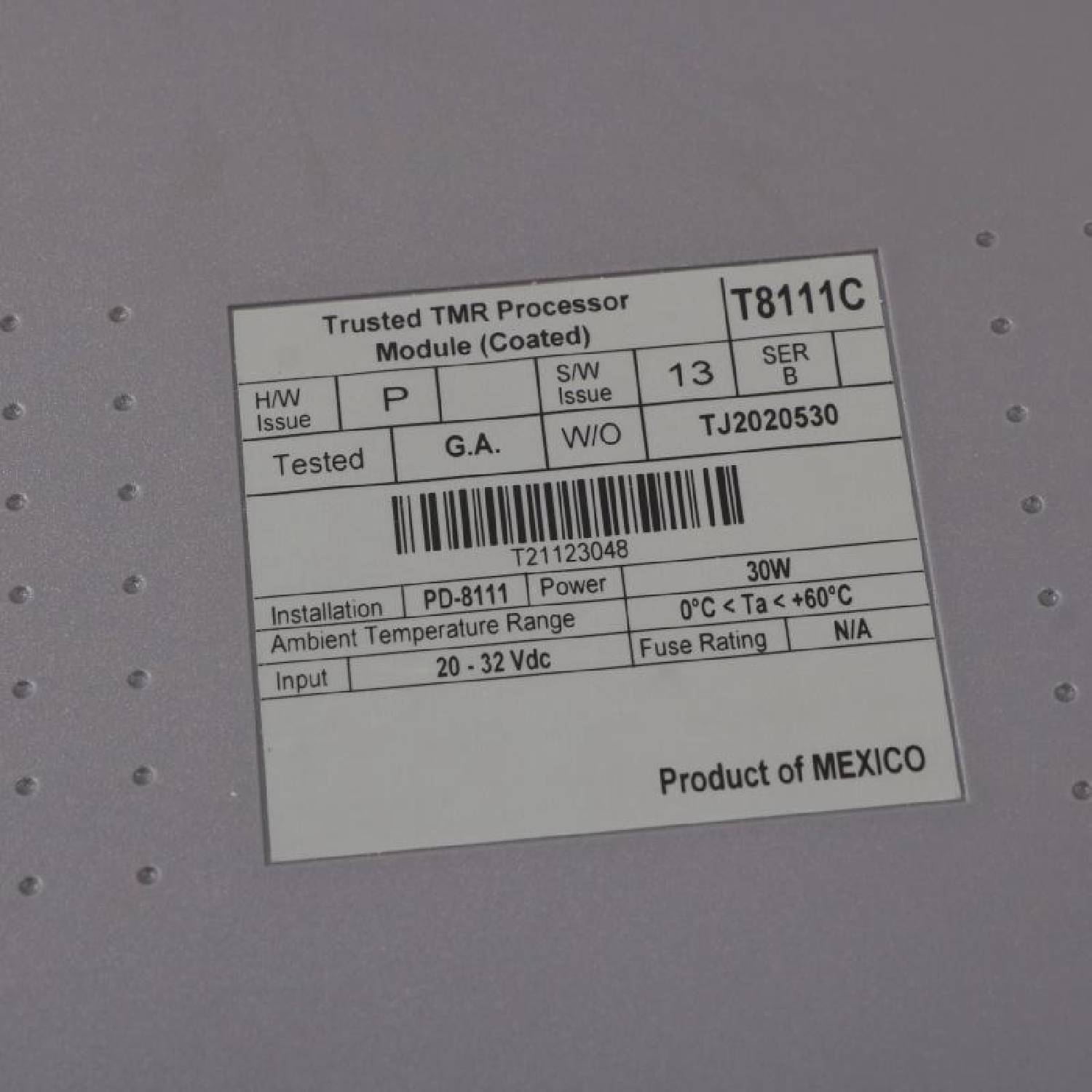

Specifiche tecniche

Parametro	Specifica
Produttore	ICS Triplex / Rockwell Automation
Modello	T8111C
Tipo di modulo	Modulo processore Trusted TMR con rivestimento protettivo
Paese di origine	Messico
Tensione di ingresso	Da 20 a 32 V CC
Dissipazione di potenza	30 W
Portata del fusibile	Non applicabile; nessun fusibile sostituibile dall'utente
Architettura del processore	Tre processori della serie NXP PowerQUICC II
Architettura di esecuzione	Ridondanza modulare tripla, funzionamento in lock-step con votazione 2oo3
Interfacce del pannello frontale	Porta diagnostica RS-232, selettore a chiave di abilitazione della manutenzione e pulsante di ripristino dei guasti
Interfacce posteriori	Tre porte seriali RS-422/485, una porta IRIG-B002 e una porta IRIG-B122
Uscite relè	Un relè di guasto e un relè di malfunzionamento, ciascuno con portata nominale di 0,5 A a 24 V CC
Velocità di trasmissione supportate	Da 9,600 a 115,200 baud
Protocollo di comunicazione	Modbus RTU attraverso le interfacce seriali posteriori
Memoria di archiviazione conservata	4 KB totali
Allocazione dei dati conservati	1 byte per valore booleano, 4 byte per valore analogico e 5 byte per timer
Dimensione massima dell'applicazione	960 KB
Capacità del buffer SOE	1.000 eventi
Temperatura di esercizio	0°C - 60°C
Temperatura di stoccaggio	-25°C - 70°C
Umidità relativa	Dal 10% al 95%, senza condensa
Dimensioni	266 × 93 × 303 mm
Dimensioni in pollici	10,5 × 3,6 × 12,0 pollici
Peso	1,89 kg

Collegamenti e interfacce

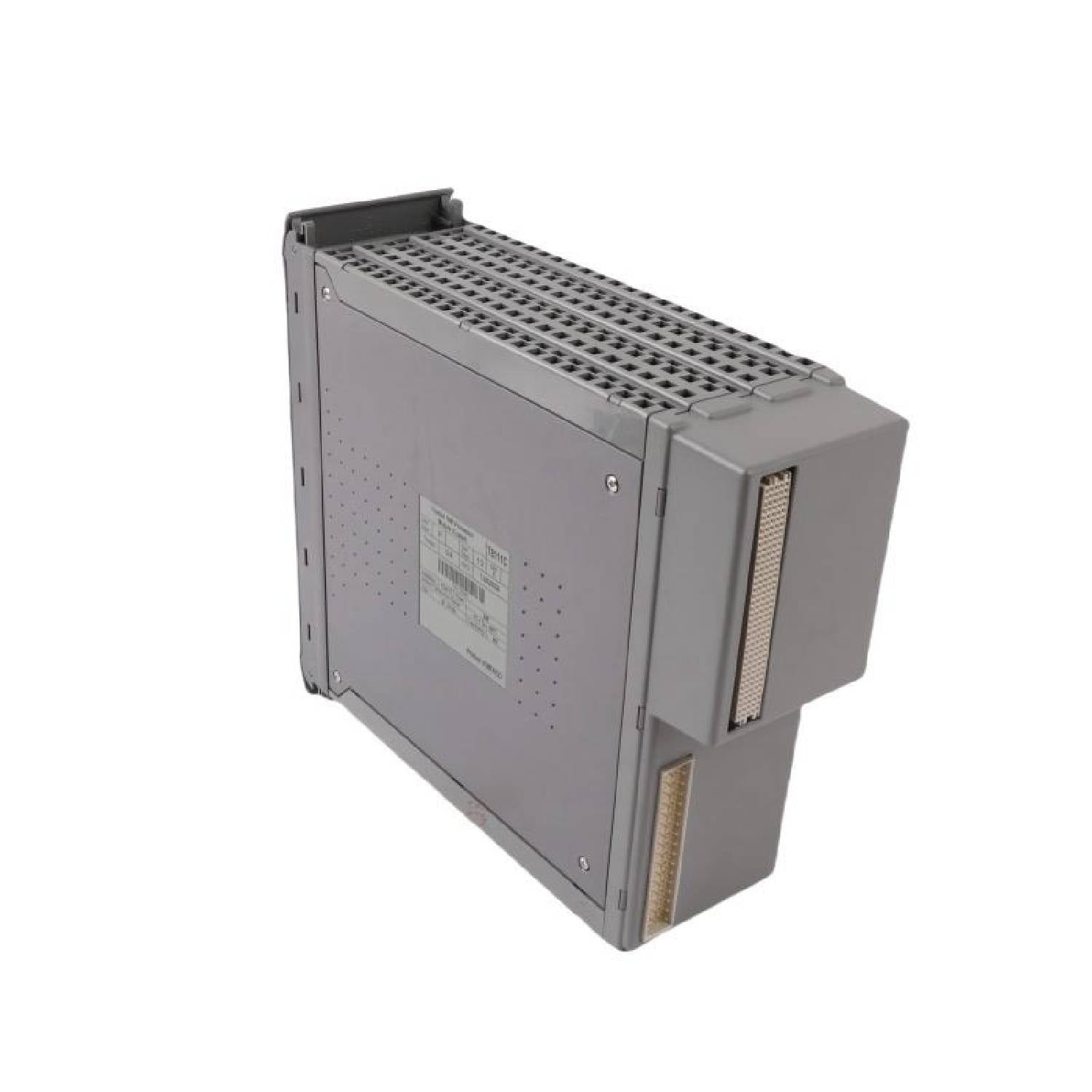

Connettore I/O esterno

PL1 è un connettore DIN 41612 di tipo E a 48 vie, situato sul retro del modulo processore.

Trasporta i contatti dei relè, le comunicazioni seriali, i segnali di sincronizzazione dell'ora e i collegamenti per il monitoraggio dell'alimentazione.

Pin del connettore	Riga A	Riga C	Riga E
2	Relè di allarme, normalmente chiuso	Non collegato	Relè di guasto, normalmente chiuso
4	Relè di allarme, comune	Non collegato	Relè di guasto, comune
6	Relè di allarme, normalmente aperto	0 V, porta 1	Relè di guasto, normalmente aperto
8	Non collegato	Porta seriale 1 B	Non collegato
10	Non collegato	Porta seriale 1 A	IRIG-B122+
12	Non collegato	0 V, porta 2	IRIG-B122−
14	Non collegato	TX seriale 2 B	Riservato
16	Non collegato	TX seriale 2 A	Riservato
18	Non collegato	Porta seriale 2 B RX/TX	IRIG-B002−
20	Non collegato	Porta seriale 2 A RX/TX	IRIG-B002+
22	Messa a terra dello chassis	0 V, porta 3	Messa a terra dello chassis
24	Messa a terra dello chassis	TX seriale 3 B	Messa a terra dello chassis
26	Messa a terra dello chassis	TX seriale 3 A	Messa a terra dello chassis
28	Porta seriale 3 B RX/TX	Avviso di bassa tensione dell'alimentatore PSU 1 a 24 V	Arresto per guasto dell'alimentatore PSU 1 a 24 V
30	Porta seriale 3 A RX/TX	Avviso di bassa tensione dell'alimentatore PSU 2 a 24 V	Arresto per guasto dell'alimentatore PSU 2 a 24 V
32	Ritorno 24 V	Ritorno 24 V	Ritorno 24 V

Linee guida per l'installazione

Precauzioni per la manipolazione

Seguire le precauzioni standard contro le scariche elettrostatiche prima di maneggiare il modulo.
Non toccare i pin esposti del connettore del backplane.
Non aprire né smontare l'alloggiamento del modulo.
Conservare il modulo nell'imballaggio antistatico approvato prima dell'installazione.

Ispezione prima dell'installazione

Ispezionare l'involucro del modulo per verificare l'eventuale presenza di danni fisici.
Controllare che il connettore posteriore non presenti pin piegati o disallineati.
Non forzare il modulo in uno slot dello chassis non correttamente allineato.
Non tentare di raddrizzare i pin del connettore danneggiati.

Inserimento del modulo

Verificare che l'unità adattatore posteriore sia installata e allineata correttamente.
Utilizzare la chiave di sblocco per aprire le linguette superiore e inferiore dell'estrattore.
Far scorrere il modulo processore nell'apposito slot dello chassis del controller.
Premere saldamente il modulo finché il connettore posteriore non è completamente inserito.
Bloccare entrambe le chiusure dell'estrattore dopo aver completato l'inserimento.

Configurazione attivo/standby

Seguire la procedura approvata di sostituzione a caldo durante l'installazione di un processore in standby.
Consentire al modulo in standby di completare l'inizializzazione e la sincronizzazione.
Confermare l'indicazione dello stato Educated prima di avviare il trasferimento del controllo a un altro processore.
Verificare lo stato di entrambi i moduli processore prima di modificarne i ruoli operativi.
Non rimuovere un processore mentre sta controllando attivamente il sistema.

Conformità e certificazione

IEC 61508: Certificato per applicazioni fino a SIL 3.

FAQ

Quale architettura utilizza il modulo per garantire un'elevata affidabilità?

Il modulo utilizza un'architettura Triple Modular Redundant (TMR) in lock-step, con votazione continua 2-su-3 (2oo3) Hardware Implemented Fault Tolerant (HIFT) tra tre regioni indipendenti di contenimento dei guasti del processore.

Come viene gestita la sincronizzazione temporale sul dispositivo?

La sincronizzazione temporale è fornita tramite interfacce hardware dedicate che supportano sia i segnali IRIG-B002 (livello RS422/485) sia i segnali IRIG-B122 (modulati in ampiezza a 1 kHz).

Quali indicatori visivi mostrano lo stato operativo del processore?

Il pannello frontale presenta LED di stato per l'integrità della slice, lo stato Active, lo stato Standby, lo stato Educated, la modalità Run, la modalità Inhibit, l'integrità complessiva del sistema e due LED configurabili dall'utente.
