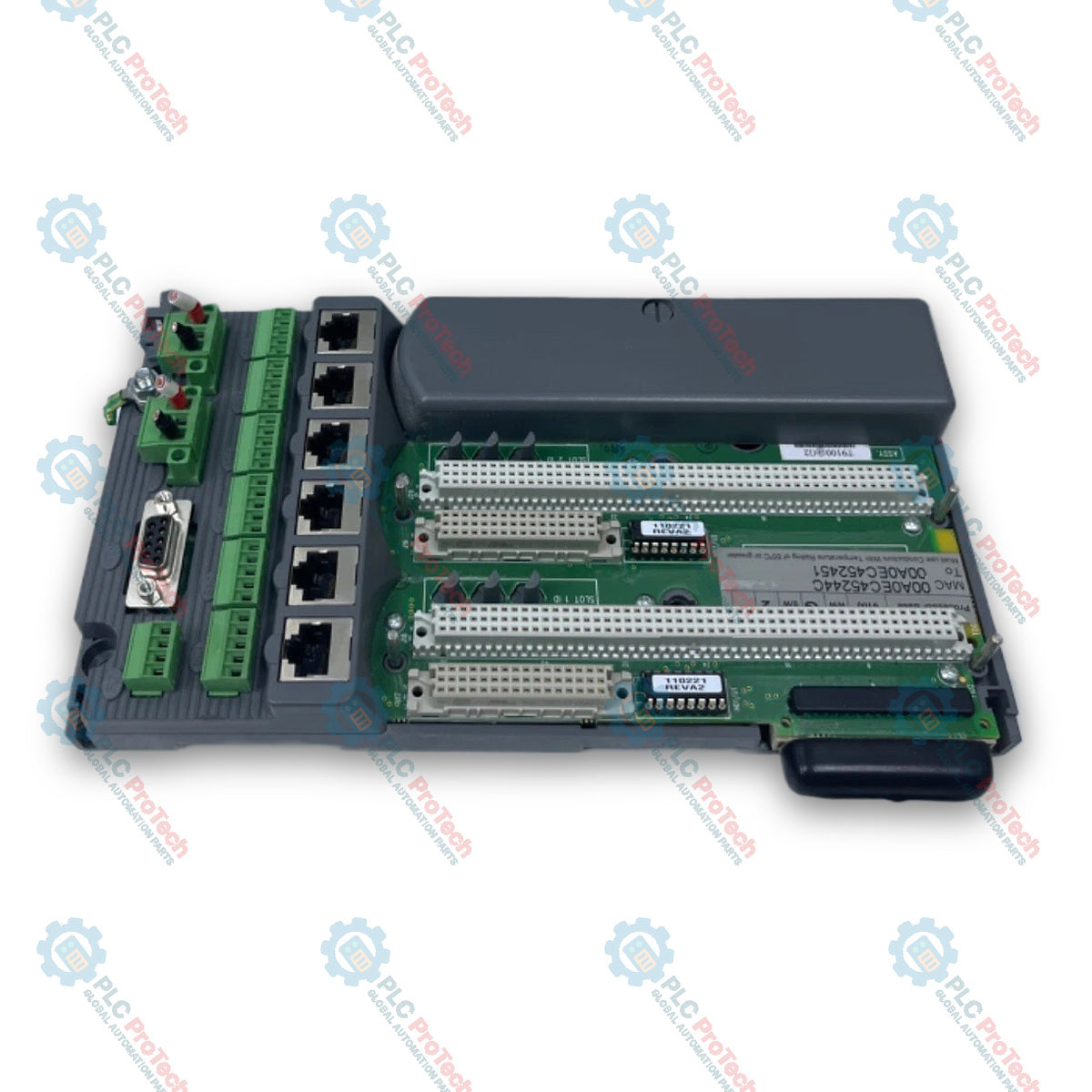

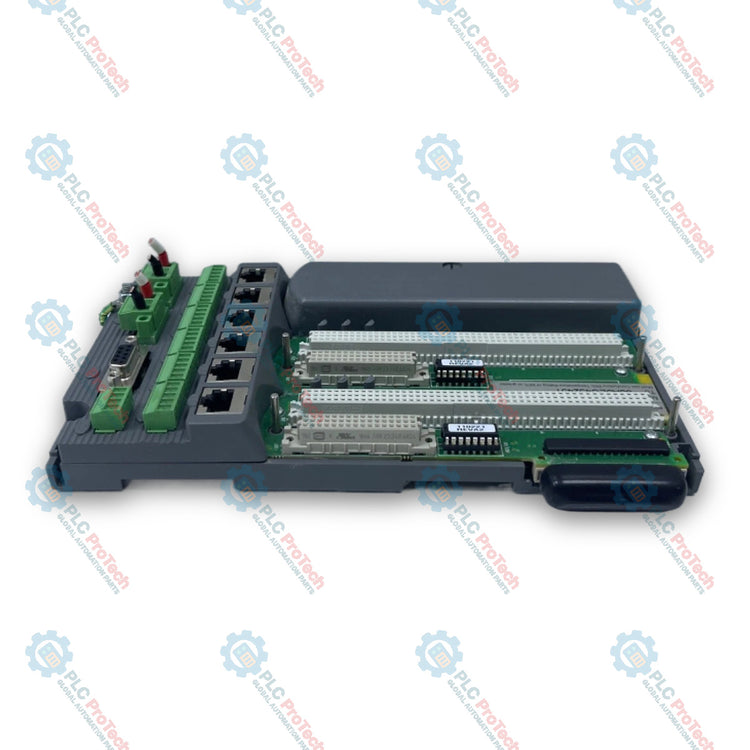

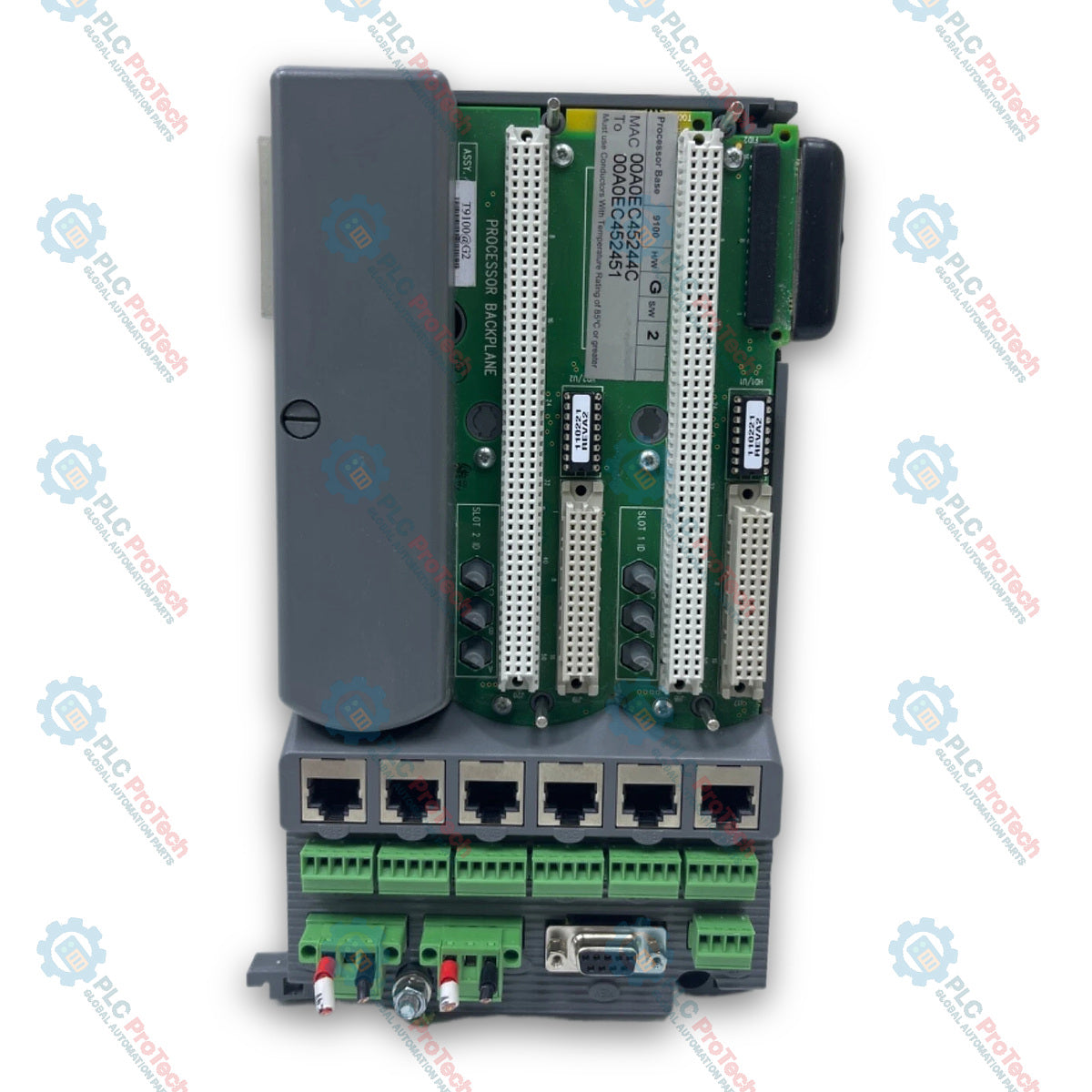

ICS Triplex T9100 Unità base del processore AADvance

Descrizione

ICS Triplex T9100 è un’unità base del processore progettata per l’interconnessione elettrica primaria e l’alloggiamento dei moduli processore all’interno di sistemi strumentati di sicurezza e applicazioni di controllo critiche. L’unità fornisce l’alimentazione interna del sistema e i collegamenti elettrici tra un massimo di tre moduli processore T9110 in un gruppo ridondante, oltre a instradare le comunicazioni verso le unità base I/O a valle tramite due bus di comando e risposta. L’hardware di comunicazione dell’unità comprende sei prese Ethernet RJ45 schermate (da E1-1 a E3-2) conformi alla norma IEC 60603-7, sei connettori per porte seriali a 5 vie (da S1-1 a S3-2), due connettori di alimentazione a 3 vie (PWR-1, PWR-2) e un’interfaccia dedicata per la chiave di abilitazione del programma. L’identificazione hardware viene preservata indipendentemente per ogni slot tramite un componente BUSP installato in fabbrica, consentendo di sostituire singoli moduli processore senza riconfigurare gli indirizzi IP di rete.

Caratteristiche

• Backplane integrato con supporto per 1, 2 o 3 moduli processore operanti come gruppo ridondante
• Supporto fisico dedicato per un massimo di 16 unità base I/O su due bus I/O indipendenti
• Componente hardware BUSP integrato che conserva gli indirizzi IP individuali dei processori per una sostituzione senza interruzioni dei moduli
• Collegamenti di alimentazione ridondanti a +24 Vcc
• Fori per il montaggio diretto su pannello e fessure/morsetti integrati per il montaggio su guida DIN standard
• Sei porte Ethernet RJ45 schermate per collegamenti di rete dedicati ai processori installati
• Interfaccia con connettore dedicato per la chiave di abilitazione del programma

Applicazioni

• Sistemi di arresto di emergenza (ESD)
• Sistemi di rilevamento incendio e gas (F&G)
• Sistemi di gestione dei bruciatori (BMS)
• Controllo di processo critico e sistemi strumentati di sicurezza (SIS) fino a SIL 3

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l’installazione

• Fissare l’unità base a una superficie piana del pannello utilizzando i fori di montaggio integrati oppure agganciarla saldamente alle guide DIN standard tramite i morsetti integrati.
• Collegare l’alimentazione ridondante a +24 Vcc ai morsetti PWR-1 e PWR-2 utilizzando conduttori fino a 3.3 mm² (12 AWG) con una lunghezza di spelatura di 7 mm (9/32 in.).
• Collegare i cavi delle porte seriali alle morsettiere a 5 vie da S1-1 a S3-2 utilizzando conduttori fino a 1.31 mm² (16 AWG) con una lunghezza di spelatura di 7 mm.
• Collegare i cavi di rete utilizzando connettori RJ45 schermati a 2 o 4 coppie nelle porte da E1-1 a E3-2.
• Assicurare uno spazio libero sufficiente attorno all’unità all’interno dell’involucro per favorire la dissipazione del calore e l’instradamento dei cavi.
